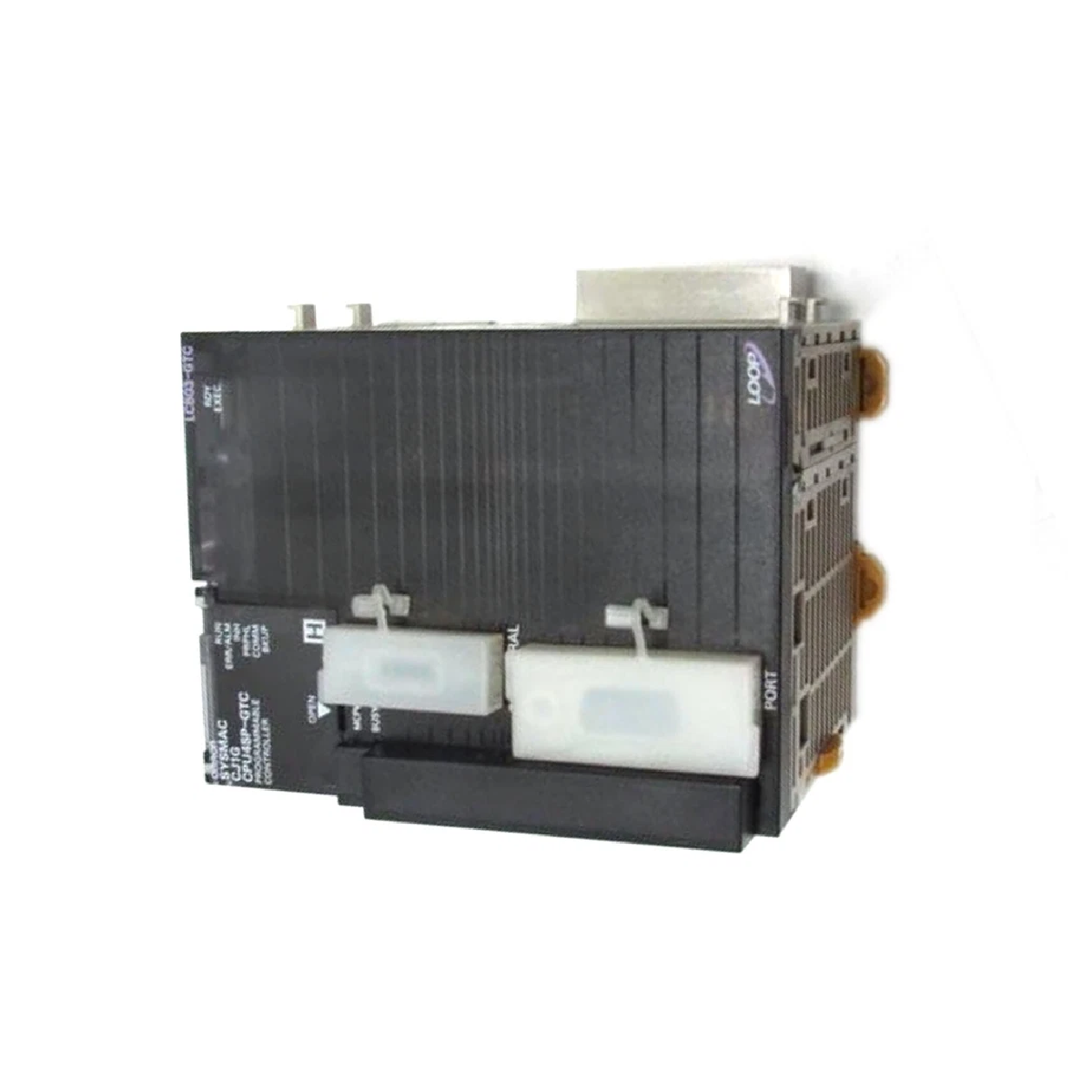

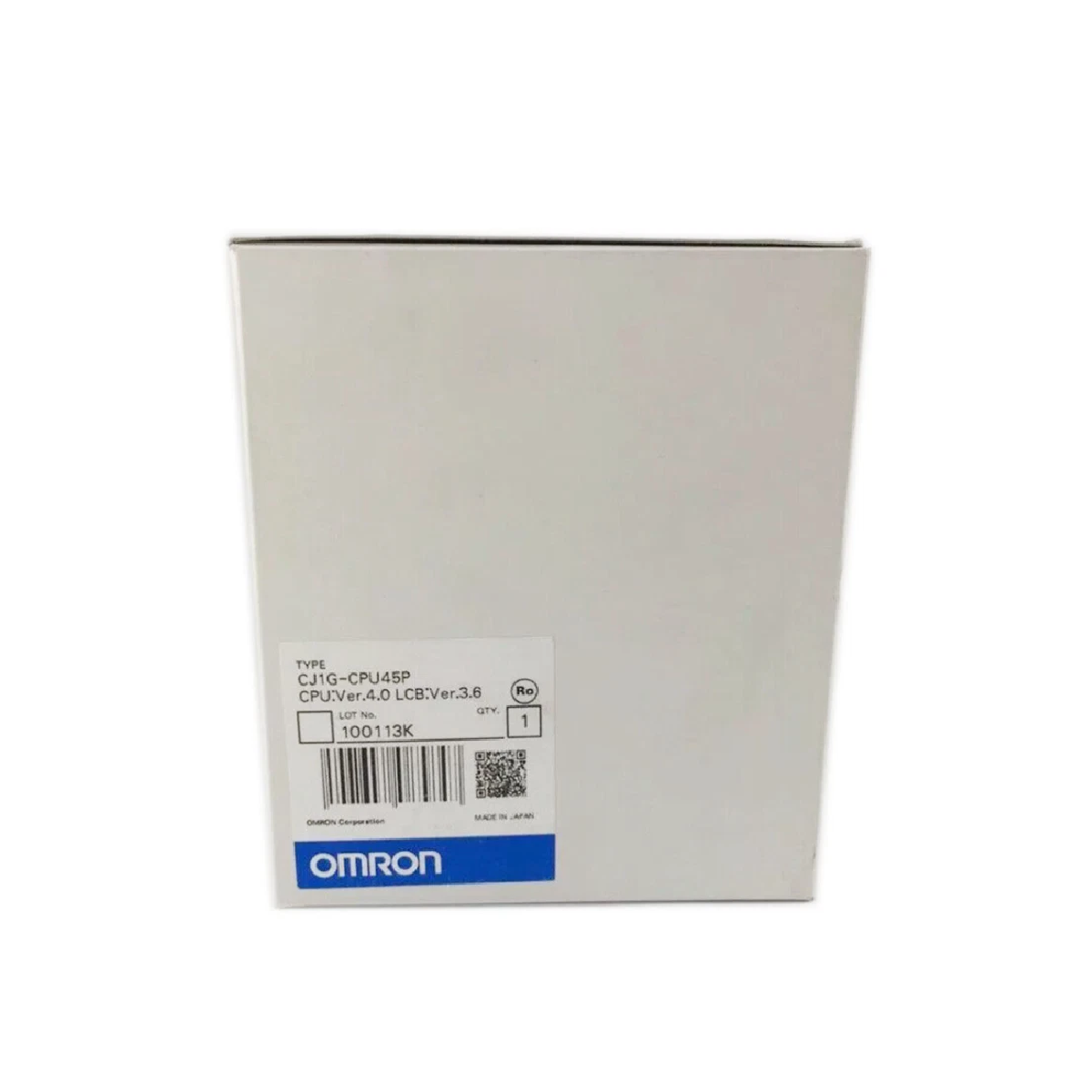

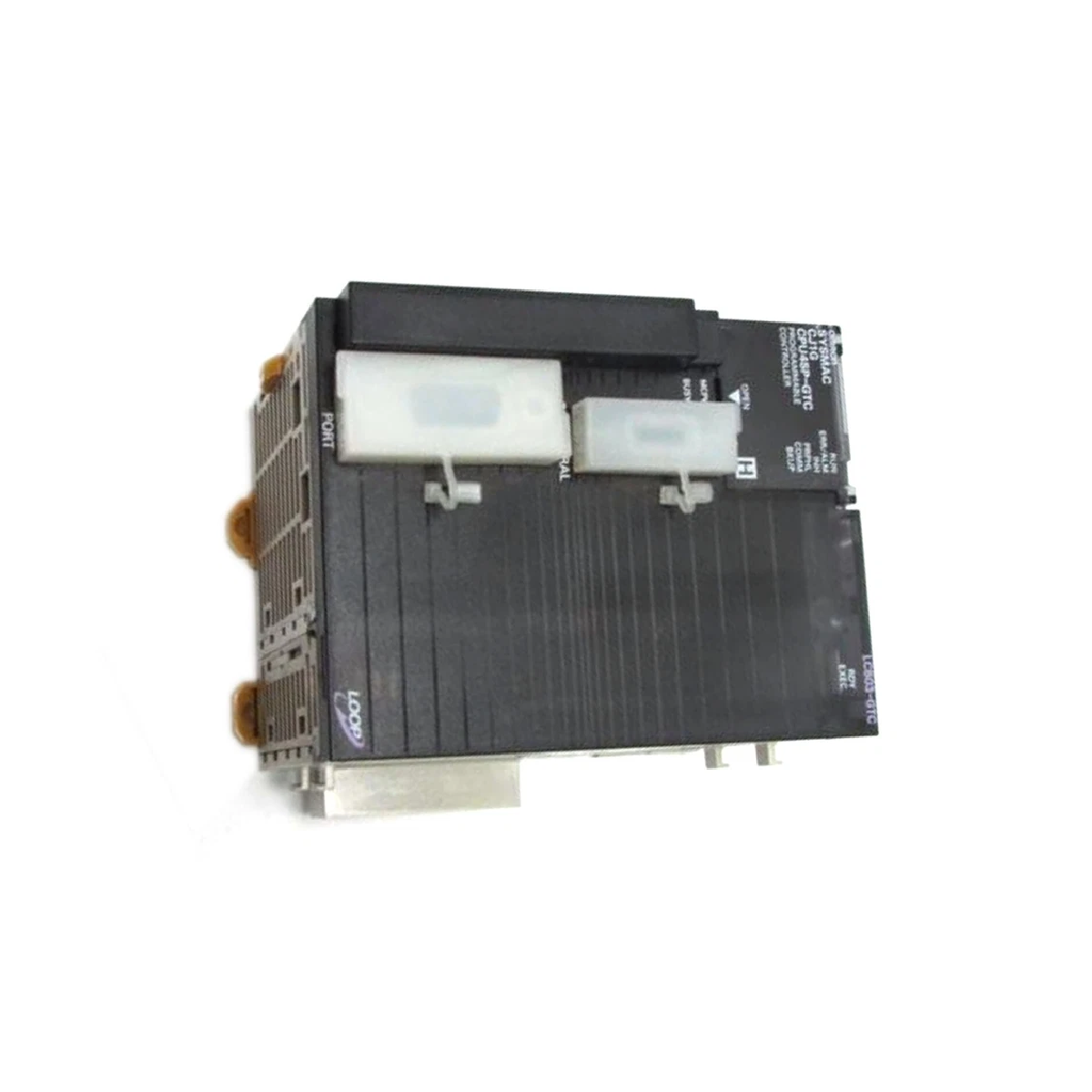

ชุด CPU ควบคุมลูปซีรีส์ Omron CJ1G-CPU45P CJ1G

คำอธิบาย

CJ1G-CPU45P ของ Omron คือหน่วยประมวลผลกลางประสิทธิภาพสูงที่มีฟังก์ชันควบคุมลูปในตัว ออกแบบมาโดยเฉพาะสำหรับแพลตฟอร์มคอนโทรลเลอร์แบบโปรแกรมได้ SYSMAC ซีรีส์ CJ1 โดยผสานการควบคุมตามลำดับแบบดั้งเดิมเข้ากับการควบคุมลูปอนาล็อกขั้นสูง ทำให้สามารถประมวลผลอัลกอริทึม PID แบบบล็อกได้โดยตรงภายในหน่วย CPU โมดูลนี้ไม่จำเป็นต้องใช้คอนโทรลเลอร์ควบคุมแบบอนาล็อกแยกต่างหาก เนื่องจากสามารถประมวลผลการควบคุมตามลำดับและลูปกระบวนการได้พร้อมกันอย่างราบรื่น พร้อมพอร์ตอุปกรณ์ต่อพ่วงในตัว การเชื่อมต่อ RS-232C มาตรฐาน และหน่วยความจำแฟลชภายใน จึงมีสถาปัตยกรรมที่เสถียรและเหมาะสมสำหรับสภาพแวดล้อมกระบวนการอุตสาหกรรมที่ซับซ้อน

คุณสมบัติ

• เอนจินในตัวสำหรับตรรกะตามลำดับและฟังก์ชันควบคุมลูปแบบเรกูเลชัน
• รองรับฟังก์ชันบล็อกสำหรับการควบคุม PID มาตรฐาน การควบคุมแบบคาสเคด และลูปฟีดฟอร์เวิร์ด
• พื้นที่หน่วยความจำภายในเฉพาะสำหรับการปรับสเกลและจัดสรรตัวแปรกระบวนการ
• อินเทอร์เฟซ RS-232C ในตัวและพอร์ตเชื่อมต่อฮาร์ดแวร์อุปกรณ์ต่อพ่วงมาตรฐาน
• การออกแบบกะทัดรัดแบบไร้สล็อต ช่วยลดพื้นที่การจัดวางแบ็กเพลนบนราง DIN
• สถาปัตยกรรมการทำงานจากหน่วยความจำแฟลชช่วยปกป้องบันทึกตรรกะของผู้ใช้จากแรงดันไฟฟ้าตก โดยไม่ต้องใช้แบตเตอรี่สำรองในทันที
• ตัวเลือกการเชื่อมต่อที่ราบรื่นกับโมดูล I/O ดิจิทัลและ I/O อนาล็อกความหนาแน่นสูงมาตรฐานของซีรีส์ CJ

การใช้งาน

• ระบบควบคุมอุณหภูมิและควบคุมความร้อนในเครื่องปฏิกรณ์เคมี
• การตรวจสอบอัตราการไหลและโรงบำบัดน้ำอัตโนมัติ
• ลูปควบคุมแรงดันสำหรับระบบจ่ายก๊าซและของเหลว
• กระบวนการอัดรีดและสายการผลิตแบบแบตช์ในอุตสาหกรรมพลาสติก
• อาหารและเครื่องดื่ม กระบวนการพาสเจอร์ไรซ์และการต้มหมัก

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพและความจุระบบ

การสื่อสารและอินเทอร์เฟซ

ข้อมูลจำเพาะด้านไฟฟ้าและสภาพแวดล้อม

การเชื่อมต่อ / อินเทอร์เฟซ

แนวทางการติดตั้ง

• การประกอบโมดูล: เกี่ยวรางนำด้านบนของ CPU เข้ากับราง DIN ข้างโมดูลแหล่งจ่ายไฟระบบ เลื่อนขั้วต่อตัวล็อกยูนิตลงด้านล่างจนเข้าล็อกสนิท
• การต่อลงดินเพื่อการทำงาน: เชื่อมต่อตัวนำสายดินเฉพาะ (ขนาด 2 มม2 หรือใหญ่กว่า) โดยตรงกับขั้วดินที่อยู่บนชุดแหล่งจ่ายไฟของแร็กหลัก
• การจัดการความร้อน: เว้นพื้นที่ว่างโดยรอบด้านบนและด้านล่างช่องระบายอากาศของชุดโมดูลอย่างน้อย 20 มม. เพื่อให้การระบายความร้อนสม่ำเสมอ
• การป้องกันสัญญาณ: ตรวจสอบให้แน่ใจว่าสายเซนเซอร์ลูปแอนะล็อกและสายสัญญาณแรงดันต่ำมีชีลด์และแยกออกจากสายมอเตอร์กำลังสูงหรือสายสวิตช์ไฟเมน
• ข้อจำกัดในการถอดเปลี่ยนขณะทำงาน: แยกแร็กระบบทั้งหมดออกจากแหล่งจ่ายไฟขาเข้าก่อนพยายามถอดหรือติดตั้งยูนิต CPU

คำถามที่พบบ่อย

• ความแตกต่างหลักระหว่างรุ่นนี้กับ CPU CJ1G มาตรฐานคืออะไร อักษรต่อท้าย "P" หมายถึงความสามารถในการควบคุมลูปในตัว โดยรวมฟังก์ชันบล็อกลูปกระบวนการเข้ากับลอจิกแลดเดอร์มาตรฐาน
• ต้องใช้ซอฟต์แวร์การเขียนโปรแกรมใดเพื่อกำหนดค่าบล็อกลูป ใช้ซอฟต์แวร์ CX-Process ในการออกแบบและกำหนดค่าบล็อกลูปกระบวนการ ส่วน CX-Programmer ใช้จัดการการควบคุมลำดับมาตรฐาน
• จำเป็นต้องใช้แบตเตอรี่ภายนอกเพื่อรักษาโปรแกรมสเต็ปไว้หรือไม่ ไม่จำเป็น โปรแกรมผู้ใช้และบล็อกการกำหนดค่าลูปจะถูกเขียนลงในหน่วยความจำแฟลชแบบไม่ลบเลือนภายในโดยอัตโนมัติ
• โมดูลนี้รองรับการปรับพารามิเตอร์ลูปขณะออนไลน์หรือไม่ รองรับ สามารถปรับเปลี่ยนพารามิเตอร์การปรับจูน เช่น อัตราขยาย PID ได้ระหว่างการทำงานโดยใช้ซอฟต์แวร์ที่เข้ากันได้หรือ HMI ที่เชื่อมต่ออยู่
• ยูนิตนี้ทำงานได้หรือไม่หากไม่มีโมดูลแหล่งจ่ายไฟติดตั้งอยู่ ไม่ได้ จำเป็นต้องติดตั้งโมดูลแหล่งจ่ายไฟระบบ CJ-series ที่เข้ากันได้ทางด้านซ้ายของแบ็กเพลน
• สล็อตในตัวรองรับการ์ดหน่วยความจำประเภทใด รองรับการ์ด CompactFlash มาตรฐานที่ได้รับการรับรองจาก Omron สำหรับการบันทึกข้อมูลในพื้นที่และงานบำรุงรักษา
• ยูนิตนี้รองรับจุด I/O ฮาร์ดแวร์ภายในเครื่องได้มากน้อยเพียงใด รองรับความจุสูงสุด 1,280 จุด I/O ฮาร์ดแวร์ทั้งแบบดิจิทัลและแอนะล็อก ครอบคลุมแร็กภายในเครื่องและแร็กขยาย
• พอร์ต D-Sub รองรับโหมดการสื่อสารใดบ้าง สามารถทำงานในรูปแบบ Host Link, NT Link (1:N) หรือ No-protocol สำหรับการแลกเปลี่ยนข้อมูลผ่านสายอนุกรมแบบกำหนดเอง
• ฉันจะตรวจสอบข้อผิดพลาดในการทำงานของลูปได้อย่างไร บล็อกสถานะระบบและไฟแสดงสถานะ เช่น LED ERR/ALM จะแสดงการเปลี่ยนแปลงสถานะ ซึ่งสามารถวินิจฉัยได้ผ่านชุดเครื่องมือซอฟต์แวร์
• หากยูนิตมีปัญหาสัญญาณรบกวนทางไฟฟ้า ควรทำอย่างไร ตรวจสอบให้แน่ใจว่าขั้วกราวด์เพื่อการทำงานของแหล่งจ่ายไฟเชื่อมต่อกับสายดินอุตสาหกรรมอิสระที่สะอาด
