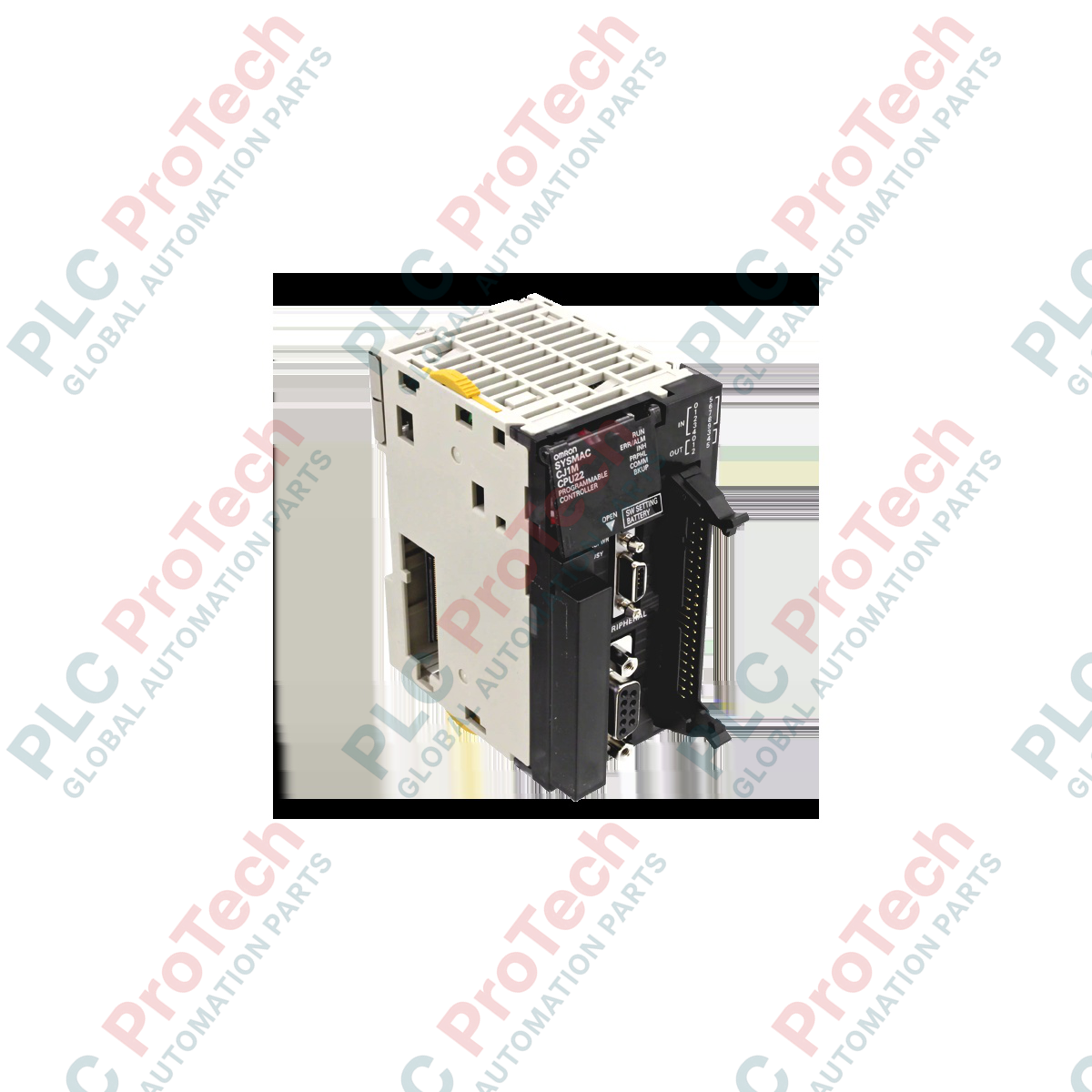

ยูนิต CPU Omron CJ1M-CPU22 SYSMAC ซีรีส์ CJ รุ่น CJ1M

คำอธิบาย

Omron CJ1M-CPU22 เป็นหน่วยประมวลผลกลางขนาดกะทัดรัดในตระกูล SYSMAC CJ-series ซึ่งมาพร้อมฟังก์ชัน I/O ดิจิทัลในตัว ออกแบบมาเพื่อจัดการงานระบบอัตโนมัติในอุตสาหกรรมขนาดเล็กถึงขนาดกลางที่ต้องการการประมวลผลลอจิกที่รวดเร็วและการรวมระบบควบคุมอย่างกะทัดรัด ในฐานะตัวควบคุมระบบ ยูนิตนี้มีความเร็วการทำงาน 0.1 µs สำหรับคำสั่ง LD พื้นฐาน และรองรับความจุโปรแกรม 10K ขั้นตอนพร้อมหน่วยความจำข้อมูล 32K คำ ฮาร์ดแวร์ประกอบด้วยอินพุตและเอาต์พุตแบบดิสครีตภายในเครื่อง อินพุตตัวนับความเร็วสูงแบบอิสระ และเอาต์พุตพัลส์เฉพาะสำหรับการจัดการตำแหน่งโดยไม่ต้องใช้โมดูลเพิ่มเติม ยูนิต CPU นี้รองรับยูนิตภายในเครื่องสูงสุด 10 ยูนิตในระบบแร็กเดียว จึงใช้งานร่วมกับโมดูล I/O แหล่งจ่ายไฟ และอินเทอร์เฟซการสื่อสารทางอุตสาหกรรมมาตรฐานของ Omron SYSMAC CJ-series ได้โดยตรง

คุณสมบัติ

• ผัง I/O ดิจิทัลในตัว ประกอบด้วยอินพุตแบบดิสครีต 10 ช่องและเอาต์พุตแบบดิสครีต 6 ช่อง
• รองรับการควบคุมการเคลื่อนที่ในตัว พร้อมอินพุตตัวนับความเร็วสูง 2 ช่องและเอาต์พุตพัลส์ 2 ช่อง
• ประมวลผลคำสั่งได้รวดเร็วด้วยความเร็วการทำงานของคำสั่ง LD ที่ 0.1 µs
• รองรับการขยายระบบภายในเครื่องโดยตรง ติดตั้งยูนิตได้สูงสุด 10 ยูนิตโดยไม่ต้องใช้แร็กขยาย
• การจัดสรรหน่วยความจำโซลิดสเตตพร้อมความจุโปรแกรม 10K ขั้นตอนและหน่วยความจำข้อมูล 32K คำ
• โครงสร้างภายในประสิทธิภาพสูงที่ใช้กระแสไฟฟ้าต่ำเพียง 0.64 A

การใช้งาน

• เครื่องจักรบรรจุภัณฑ์ความเร็วสูงและสถานีห่ออัตโนมัติ
• โต๊ะกำหนดตำแหน่งหลายแกนขนาดเล็กและระบบหยิบจับและวางชิ้นส่วน
• ระบบคัดแยกบนสายพานลำเลียงและระบบอัตโนมัติสำหรับการจัดการวัสดุเฉพาะจุด
• หน่วยประมวลผลอัตโนมัติและจัดการผลิตภัณฑ์แบบแบตช์สำหรับอุตสาหกรรมอาหารและเครื่องดื่ม
• ตัวควบคุมสถานีประกอบและเครื่องจักรการผลิตเสริม

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพ

อินพุต/เอาต์พุต

ข้อกำหนดด้านพลังงาน

เครื่องกล

แนวทางการติดตั้ง

• การติดตั้งบนแร็ก: เลื่อนชุด CPU เข้าที่อย่างแน่นหนาบนแบ็กเพลน CJ-series เฉพาะหรือโมดูลแหล่งจ่ายไฟที่อยู่ข้างกัน ปลดคันล็อกด้านบนและด้านล่างเพื่อยืนยันการเชื่อมต่อที่มั่นคง
• การติดตั้งบนราง DIN: ติดตั้งชุดประกอบเข้ากับราง DIN มาตรฐานขนาด 35 มม. ภายในตู้ควบคุมอุตสาหกรรม และยึดปลายทั้งสองด้านด้วยแผ่นปิดปลายเพื่อป้องกันการเลื่อนจากแรงสั่นสะเทือนของระบบ
• การไหลเวียนของอากาศและการระบายอากาศ: ตรวจสอบให้มีพื้นที่ว่างโดยรอบยูนิตภายในตู้ไฟฟ้าอย่างน้อยตามที่กำหนด เพื่อให้อากาศหมุนเวียนและระบายความร้อนได้ตามปกติ หลีกเลี่ยงการวางส่วนประกอบที่สร้างความร้อนสูงไว้ใต้โปรเซสเซอร์โดยตรง
• การแยกสายเคเบิล: เดินสายอินพุต/เอาต์พุตในตัวแรงดันต่ำที่มีความไวและสายสื่อสารผ่านเส้นทางที่แยกจากสายไฟ AC แรงดันสูงที่มีสัญญาณรบกวนหรือสายเคเบิลขับมอเตอร์กำลังสูง เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
• การต่อลงดินของระบบ: ใช้ขั้วต่อลงดินที่อยู่บนโมดูลแหล่งจ่ายไฟของระบบซึ่งติดตั้งอยู่ข้างกัน โดยเดินสายที่มีอิมพีแดนซ์ต่ำโดยตรงไปยังขั้วต่อลงดินของแผงควบคุมหลัก

คำถามที่พบบ่อย

• ชุด CPU นี้อยู่ในซีรีส์ใด?
• เป็นส่วนหนึ่งของตระกูล PLC แบบโมดูลาร์ Omron SYSMAC CJ-series
• สามารถเชื่อมต่อแร็กขยายกับโปรเซสเซอร์รุ่นนี้ได้กี่แร็ก?
• ยูนิตนี้ไม่รองรับแร็กขยาย โดยจำกัดไว้ที่การตั้งค่าแร็กภายในเครื่องเพียงชุดเดียว
• สามารถติดตั้งโมดูลบนแร็กภายในเครื่องได้สูงสุดกี่โมดูล?
• การกำหนดค่าแร็กภายในเครื่องรองรับยูนิตที่ติดตั้งได้สูงสุด 10 ยูนิต
• ความเร็วในการประมวลผลคำสั่งพื้นฐานคือเท่าไร?
• ความเร็วในการประมวลผลคำสั่ง LD พื้นฐานคือ 0.1 µs
• โมดูลนี้มีอินพุตและเอาต์พุตดิจิทัลในตัวหรือไม่?
• ใช่ มีอินพุตดิจิทัลในตัว 10 ช่อง และเอาต์พุตดิจิทัลในตัว 6 ช่อง
• ฮาร์ดแวร์นี้สามารถทำงานควบคุมการเคลื่อนไหวได้หรือไม่?
• ใช่ มีอินพุตเคาน์เตอร์ในตัว 2 ช่อง และเอาต์พุตพัลส์ในตัว 2 ช่องสำหรับเชื่อมต่อกับระบบกำหนดตำแหน่ง
• การจัดสรรหน่วยความจำข้อมูลสำหรับโปรเซสเซอร์นี้คือเท่าไร?
• มีความจุหน่วยความจำข้อมูล DM ขนาด 32K เวิร์ด และไม่มี EM (หน่วยความจำเสริม)
• ขีดจำกัดการจัดเก็บโปรแกรมคือเท่าไร?
• หน่วยความจำภายในรองรับความจุโปรแกรมสูงสุด 10K ขั้นตอน
• การใช้กระแสไฟฟ้าภายในของคอนโทรลเลอร์นี้คือเท่าไร?
• การใช้กระแสไฟฟ้าของชุดอุปกรณ์คือ 0.64 A
• ชุด CPU นี้มีน้ำหนักเท่าไรเมื่อไม่มีสายไฟภายนอก?
• น้ำหนักทางกายภาพสุทธิของชุด CPU คือ 0.17 กก.
