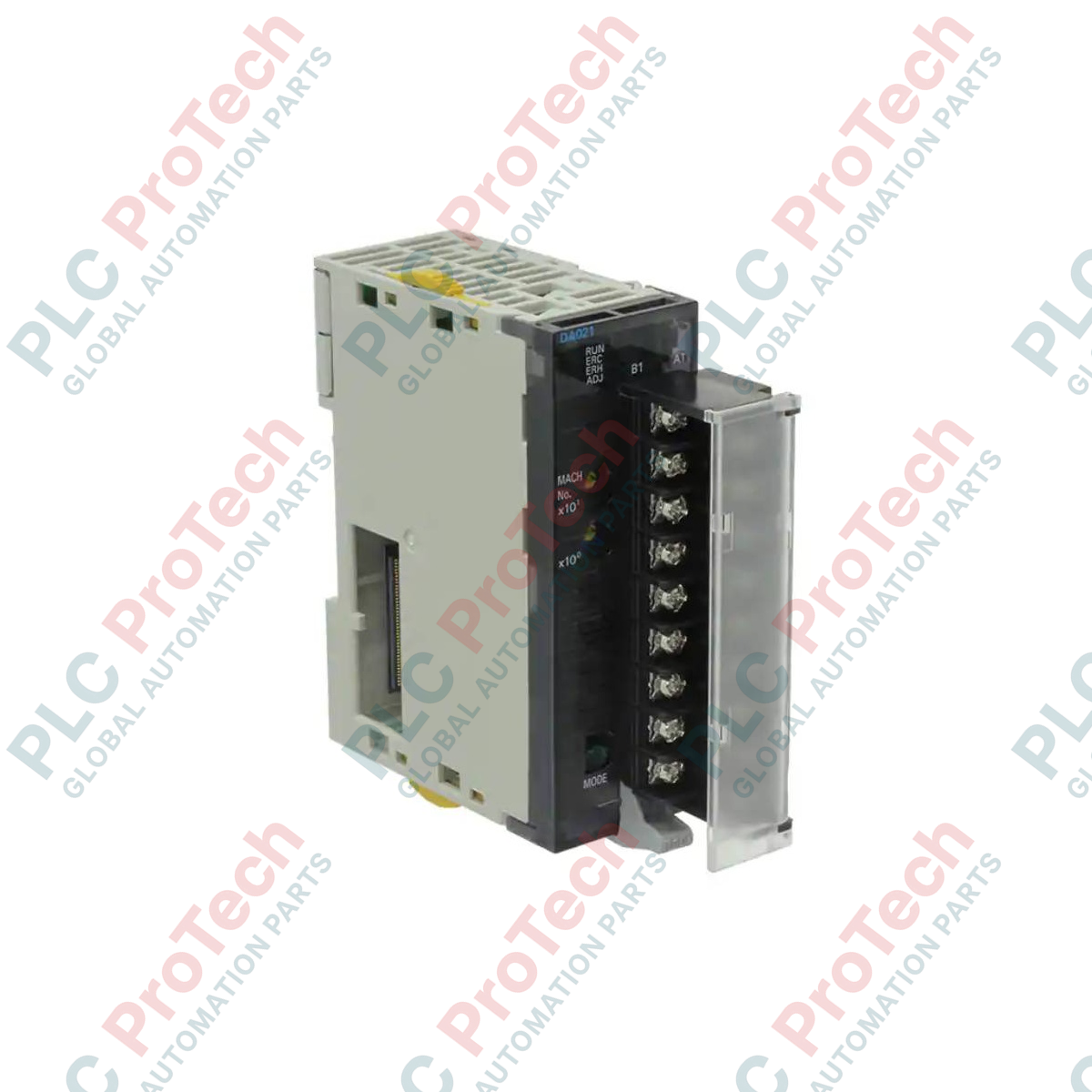

บทบาทหลักของ Omron CJ1W-DA021 คือการควบคุมแอคชูเอเตอร์แอนะล็อกและลูปควบคุมภายในสถาปัตยกรรม PLC Sysmac ยูนิต I/O พิเศษซีรีส์ CJ นี้มีช่องเอาต์พุตแอนะล็อกความละเอียดสูงสองช่อง รองรับช่วงกระแสและแรงดันมาตรฐานอุตสาหกรรม ด้วยการแยกวงจรด้วยโฟโตคัปเปลอร์ภายในระหว่างแบ็กเพลนของคอนโทรลเลอร์กับอินเทอร์เฟซภายนอก โมดูลนี้จึงป้องกันสัญญาณรบกวนทางไฟฟ้าจากภาคสนามไม่ให้รบกวนการทำงานของลอจิกหลัก การเชื่อมต่อทางกายภาพทำผ่านเทอร์มินัลบล็อกแบบถอดได้ 18 จุดพร้อมสกรู M3 ช่วยให้เดินสาย เริ่มใช้งาน และเปลี่ยนยูนิตแบบฮอตสว็อประหว่างการบำรุงรักษาภาคสนามได้อย่างรวดเร็วและง่ายดาย
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รหัสรุ่น | CJ1W-DA021 |
| ประเภทผลิตภัณฑ์ | ยูนิต I/O พิเศษซีรีส์ CJ (โมดูลเอาต์พุตแอนะล็อก) |
| จำนวนเอาต์พุต | 2 ช่องสัญญาณ |
| ช่วงเอาต์พุต (แรงดัน) | 1 ถึง 5 V, 0 ถึง 5 V, 0 ถึง 10 V, -10 ถึง 10 V |
| ช่วงเอาต์พุต (กระแส) | 4 ถึง 20 mA |
| ความละเอียดสูงสุด | 1/40,000 (ข้อมูลการตั้งค่า: ไบนารี 16 บิต) |
| อิมพีแดนซ์เอาต์พุต (แรงดัน) | สูงสุด 0.5 โอห์ม |
| กระแสเอาต์พุตสูงสุด (แรงดัน) | 12 mA (สำหรับ 1 จุด) |
| ความต้านทานโหลดสูงสุดที่อนุญาต | 600 โอห์ม (สำหรับเอาต์พุตกระแส) |
| การใช้กระแสไฟของแบ็กเพลน | 5 VDC, สูงสุด 120 mA |
| ข้อกำหนดแหล่งจ่ายไฟภายนอก | 24 VDC +10% -15%, สูงสุด 140 mA (กระแสกระชาก: สูงสุด 20 A, พัลส์ขั้นต่ำ 1 มิลลิวินาที) |
| วิธีการแยกวงจร | การแยกด้วยโฟโตคัปเปลอร์ระหว่าง I/O กับแบ็กเพลนของคอนโทรลเลอร์ (ไม่มีการแยกระหว่างช่องสัญญาณ) |
| การเชื่อมต่อภายนอก | เทอร์มินัลบล็อกแบบถอดได้ 18 จุด (สกรู M3) |
| น้ำหนักอุปกรณ์ | 0.15 กก. |
| น้ำหนักจัดส่ง | 1.50 กก. (รวมบรรจุภัณฑ์ส่งออกที่ปลอดภัย) |
| การกำหนดขั้วต่อ | ชื่อสัญญาณ | การกำหนดวงจรการทำงาน |
|---|---|---|
| V OUT 1 | เอาต์พุตแรงดัน 1 | จุดเชื่อมต่อเอาต์พุตแรงดันขั้วบวกสำหรับช่อง 1 |
| I OUT 1 | เอาต์พุตกระแส 1 | จุดเชื่อมต่อเอาต์พุตกระแสขั้วบวกสำหรับช่อง 1 |
| COM 1 | คอมมอนเอาต์พุต 1 | ขั้วรีเทิร์นร่วมสำหรับช่อง 1 |
| V OUT 2 | เอาต์พุตแรงดัน 2 | จุดเชื่อมต่อเอาต์พุตแรงดันขั้วบวกสำหรับช่อง 2 |
| I OUT 2 | เอาต์พุตกระแส 2 | จุดเชื่อมต่อเอาต์พุตกระแสขั้วบวกสำหรับช่อง 2 |
| COM 2 | คอมมอนเอาต์พุต 2 | ขั้วรีเทิร์นร่วมสำหรับช่อง 2 |
| 24 VDC | แหล่งจ่ายไฟภายนอก (+) | ขั้วแหล่งจ่ายไฟขั้วบวกสำหรับอินพุต 24 VDC ภายนอก |
| 0 VDC | แหล่งจ่ายไฟภายนอก (-) | ขั้วลบ/กราวด์อ้างอิงสำหรับอินพุต 24 VDC ภายนอก |
CJ1W-DA021 สามารถใช้แทนรุ่น CJ1W-DA021 รีวิชันเก่าได้โดยตรง เมื่อต้องการปรับปรุงระบบจากแพลตฟอร์ม Sysmac รุ่นเก่า (เช่น ซีรีส์ C200H) จำเป็นต้องแมปตรรกะโดยตรง เนื่องจากแอดเดรสบนแบ็กเพลนแตกต่างกัน ตรวจสอบให้แน่ใจว่าได้จัดสรรแชนเนล DM และพื้นที่ CIO ที่สอดคล้องกันให้กับ CPU รุ่น CJ1G, CJ1H หรือ CJ2H โดยใช้ซอฟต์แวร์ CX-Programmer หรือ Sysmac Studio ให้ตรงกับแอดเดรสจริงของสวิตช์หมุนบนยูนิต
ข้อจำกัดสำคัญในการจัดวางคือ ไม่มีการแยกวงจรระหว่างช่องเอาต์พุต 1 และ 2 ทั้งสองช่องใช้จุดกราวด์ภายในร่วมกัน หากเชื่อมต่อโมดูลนี้กับอุปกรณ์ภาคสนามสองตัวที่ต่อลงกราวด์แยกกันคนละจุด อาจเกิดกราวด์ลูป ทำให้สัญญาณคลาดเคลื่อนหรือโมดูลเสียหายได้ เพื่อป้องกันปัญหานี้ ให้เดินเอาต์พุตไปยังอุปกรณ์ที่มีอินพุตแยกวงจรภายในเสมอ หรือเพิ่มตัวแยกลูปภายนอกระหว่างโมดูลกับอุปกรณ์ภาคสนามที่ไม่มีการแยกวงจร
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟภายนอก 24 VDC ทำงานเต็มกำลัง ก่อน หรือพร้อมกันกับการเริ่มต้นแบ็กเพลนของ CPU PLC หากไฟ 24 VDC ภายนอกลดลงต่ำกว่าขีดจำกัดค่าคลาดเคลื่อน -15% (20.4 VDC) ไฟแสดงสถานะสีส้มของโมดูลจะทำงาน และโปรเซสเซอร์จะบันทึกข้อผิดพลาดในการตรวจสอบ I/O ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับการเดินสายสัญญาณแอนะล็อกเสมอ และต่อชีลด์ลงกราวด์ที่ขั้วกราวด์แชสซีของ PLC เพียงจุดเดียว เพื่อป้องกันสัญญาณรบกวน RF จากสภาพแวดล้อม
คำเตือนสำคัญ
ตัดการจ่ายไฟฟ้าทั้งหมดไปยังแร็ก PLC และวงจรฝั่งภาคสนามก่อนติดตั้งหรือถอดยูนิต I/O พิเศษนี้ การไม่ตัดพลังงานของชุดประกอบทั้งหมดอย่างสมบูรณ์อาจทำให้ส่วนประกอบภายในเสียหายหรือทำให้ CPU ของ PLC ทำงานผิดปกติ
ตั้งค่าปุ่มหมุนหมายเลขยูนิตที่แผงด้านหน้าของ CJ1W-DA021 เป็นแอดเดรสที่ต้องการ (0 ถึง 95) ก่อนติดตั้ง หลีกเลี่ยงการใช้หมายเลขยูนิตซ้ำกันบนแบ็กเพลนของ PLC
จัดแนวตะขอรางด้านบนและด้านล่างของโมดูลให้ตรงกับยูนิตแร็กที่อยู่ติดกัน เลื่อนยูนิตเข้าตำแหน่งให้แน่นหนา แล้วเลื่อนแคลมป์ล็อกด้านบนและด้านล่างของแร็กซีรีส์ CJ ให้เข้าที่
ต่อเทอร์มินัลบล็อกแบบถอดได้ 18 จุดเข้ากับเทอร์มินัล M3 ที่เข้าหัวสายแล้ว โดยตรวจสอบให้แน่ใจว่าได้เชื่อมต่อแหล่งจ่ายไฟภายนอก 24 VDC ขั้วบวกเรียบร้อยแล้วก่อนเปิดระบบ
