ภาพรวมการทำงาน

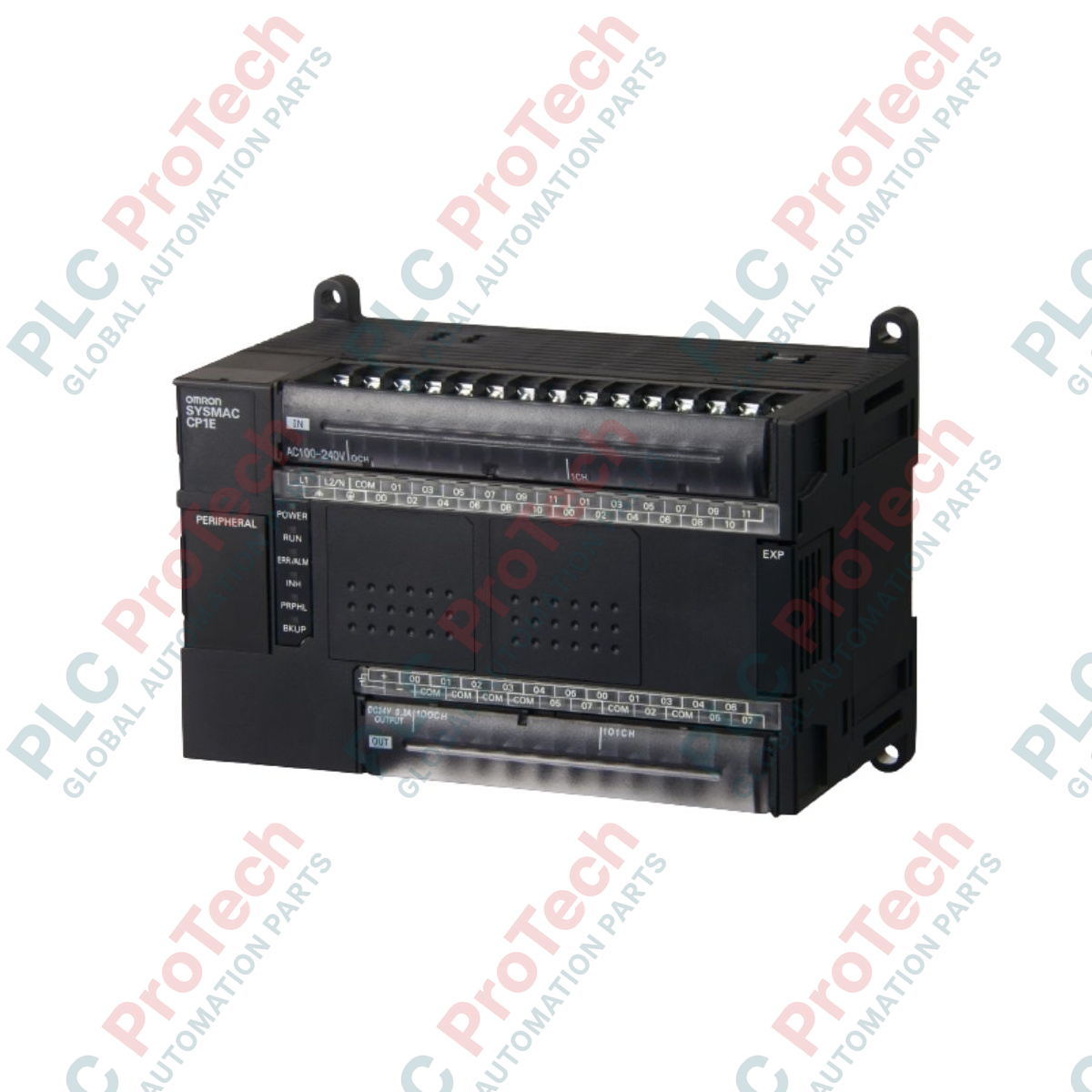

CP1E-N40DR-A เป็นโปรแกรมเมเบิลลอจิกคอนโทรลเลอร์ (PLC) แบบเครือข่ายที่มีขนาดกะทัดรัดสูง ออกแบบมาสำหรับระบบอัตโนมัติในอุตสาหกรรมที่คุ้มค่าใช้จ่ายและมีประสิทธิภาพสูง ในงานวิศวกรรมมาตรฐาน เช่น ระบบสูบน้ำประปาเทศบาล ระบบลำเลียงวัสดุ ระบบ HVAC เชิงพาณิชย์ และเครื่องจักรบรรจุภัณฑ์ ความเสถียรของระบบและการสื่อสารภาคสนามมีความสำคัญอย่างยิ่งต่อการป้องกันเวลาหยุดทำงานที่ไม่ได้วางแผนไว้ โปรเซสเซอร์นี้มีพอร์ต RS-232C และ USB ในตัว ช่วยให้เชื่อมต่อกับอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) และไดรฟ์ปรับความถี่ (VFD) ได้อย่างราบรื่น ด้วยการใช้อัลกอริทึมการประมวลผลลอจิกที่ได้รับการปรับให้เหมาะสม CPU นี้จึงจัดการลำดับการควบคุมดิจิทัลที่ซับซ้อนได้อย่างรวดเร็วและแม่นยำ

สถาปัตยกรรมและโทโพโลยีการสื่อสาร

คอนโทรลเลอร์ใช้สถาปัตยกรรมฮาร์ดแวร์แบบครบวงจรที่รวมจุด I/O ภายในเครื่อง 40 จุดไว้ในแชสซีขนาดกะทัดรัดเพียงชุดเดียว ส่วนอินพุตประกอบด้วยอินพุตดิจิทัล 24 VDC จำนวน 24 จุด รวมถึงอินพุตตัวนับความเร็วสูง 6 จุดที่สามารถประมวลผลสัญญาณป้อนกลับจากโรตารีเอนโคดเดอร์หลายแกนได้ถึง 100 kHz ส่วนเอาต์พุตมีเอาต์พุตรีเลย์ระบบเครื่องกลไฟฟ้าที่แข็งแรงจำนวน 16 จุด ออกแบบมาให้สวิตช์โซลินอยด์แบบเหนี่ยวนำสูง คอยล์คอนแทคเตอร์ และแอคชูเอเตอร์กำลังต่ำได้โดยตรง โดยไม่ต้องใช้รีเลย์แยกภายนอก เมื่อรับไฟจากสายจ่าย 100 ถึง 240 VAC แบบช่วงกว้าง โมดูลแหล่งจ่ายไฟภายในจะสร้างไฟเลี้ยงเซ็นเซอร์ 24 VDC ที่เสถียรสำหรับอุปกรณ์ภาคสนามภายนอก โครงสร้าง CPU รองรับการขยายด้วยโมดูล I/O ซีรีส์ CP1W ได้สูงสุดสามโมดูล ช่วยให้เพิ่มขนาดระบบได้อย่างรวดเร็วเพื่อรองรับงานอุตสาหกรรมที่เติบโตขึ้น

ข้อมูลจำเพาะของอุปกรณ์

คำถามที่พบบ่อยเกี่ยวกับฮาร์ดแวร์

ความแตกต่างหลักระหว่างโปรเซสเซอร์ CP1E E-Type และ CP1E N-Type คืออะไร
รุ่น N-Type เช่น N40DR-A เป็นรุ่น "Application" ขั้นสูง แตกต่างจาก E-Type พื้นฐานตรงที่รุ่น N-Type มีพอร์ต RS-232C ในตัว นาฬิกาเรียลไทม์ (RTC) ในตัว เคาน์เตอร์อินพุตความเร็วสูงกว่า (สูงสุด 100 kHz แทน 10 kHz) และรองรับบอร์ดหน่วยความจำหรือบอร์ดสื่อสารเสริมสำหรับการขยายแบบโมดูลาร์

PLC รุ่นนี้โดยเฉพาะสามารถขับชุดพัลส์ความถี่สูงสำหรับมอเตอร์สเต็ปเปอร์ได้หรือไม่
ไม่ CP1E-N40DR-A ติดตั้งเอาต์พุตรีเลย์ระบบเครื่องกลไฟฟ้า (ระบุด้วยตัวอักษร "R") ซึ่งมีข้อจำกัดทางกลและไม่สามารถสลับได้ด้วยความเร็วสูง สำหรับการควบคุมเอาต์พุตพัลส์ความถี่สูง เช่น การขับระบบเซอร์โวหรือสเต็ปเปอร์ ต้องเลือกรุ่นเอาต์พุตทรานซิสเตอร์ CP1E-N40DT-A หรือ CP1E-N40DT1-A

คุณจะป้องกันหน้าสัมผัสรีเลย์ภายในจากแรงดันกระชากเหนี่ยวนำสูงได้อย่างไร
เมื่อสั่งงานโหลดเหนี่ยวนำภาคสนาม เช่น โซลินอยด์หรือคอนแทคเตอร์ ต้องติดตั้งอุปกรณ์ลดแรงดันกระชากภายนอก สำหรับโหลด AC ให้ต่อวงจรดูดซับแรงดันกระชากแบบตัวต้านทาน-ตัวเก็บประจุ (RC) ขนานกับโหลด สำหรับโหลด DC ให้ต่อไดโอดคอมมิวเทชันขนานกับโหลดเพื่อระงับสไปก์แรงดันย้อนกลับจากแรงเคลื่อนไฟฟ้าเหนี่ยวนำ

ข้อกำหนดการติดตั้งและเดินสายภาคสนาม

• การติดตั้งและต่อลงกราวด์บนราง DIN: ยึด PLC เข้ากับราง DIN มาตรฐานขนาด 35 มม. ภายในตู้ควบคุมอุตสาหกรรมแบบปิดผนึกให้แน่นหนา เดินสายทองแดงต่อลงกราวด์เฉพาะขนาด 2 มม.² จากขั้วกราวด์ฟังก์ชัน (FG) ไปยังบัสบาร์กราวด์หลักของตู้โดยตรง เพื่อป้องกันไมโครโปรเซสเซอร์จากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
• การแยกโหลดเหนี่ยวนำ: เดินสายเซ็นเซอร์อินพุต DC แรงดันต่ำทั้งหมดผ่านรางเก็บสายไฟที่แยกจากกัน เว้นระยะห่างทางกายภาพอย่างน้อย 300 มม. จากสายเคเบิลขับมอเตอร์ AC แรงดันสูงและสายไฟจ่ายกำลังหลัก เพื่อป้องกันสัญญาณรบกวนข้ามจากการเหนี่ยวนำบนสายเคาน์เตอร์ความเร็วสูง 100 kHz
• การโอเวอร์โหลดแหล่งจ่ายไฟภายนอก: ขั้วเอาต์พุตบริการภายนอก 24 VDC ในตัวจ่ายกระแสสูงสุด 300 mA ห้ามต่อเซ็นเซอร์กระแสสูงหรือตัวแสดงผลภายนอกเข้ากับเอาต์พุตนี้เกินกำลัง หากการใช้พลังงานรวมของเซ็นเซอร์ภาคสนามเกิน 300 mA ให้ติดตั้งแหล่งจ่ายไฟภายนอก 24 VDC แบบแยกวงจรโดยเฉพาะ
• ระยะห่างเพื่อระบายความร้อน: ติดตั้ง PLC ในแนวนอนอย่างเคร่งครัดเพื่อให้อากาศไหลเวียนระบายความร้อนแบบพาความร้อนได้อย่างเหมาะสม เว้นช่องว่างอย่างน้อย 50 มม. เหนือและใต้ตัวเรือน PLC เพื่อให้อุณหภูมิแวดล้อมขณะทำงานรอบแชสซีพลาสติกต่ำกว่า 55 องศาเซลเซียสเมื่อทำงานเต็มพิกัด
