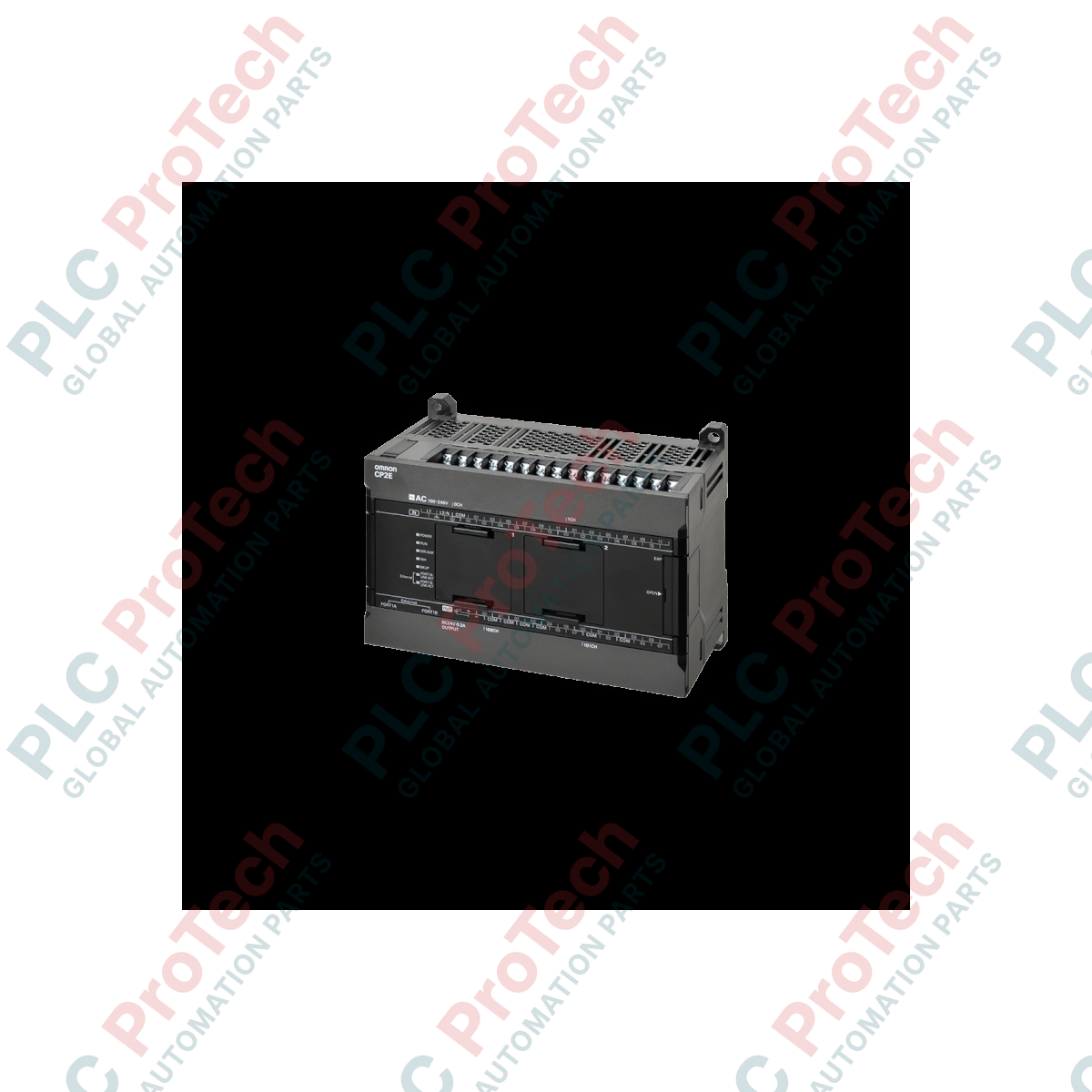

คอนโทรลเลอร์แบบโปรแกรมได้ CP2E Series Omron CP2E-N40DT-D

SKU CP2E-N40DT-D

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CP2E-N40DT-D
Origin ญี่ปุ่น
Product Type: โมดูล CPU ของ PLC
Payment: T/T, Western Union
Weight: 2.0 kg
Dimensions: 165 มม. x 125 มม. x 100 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ไมโคร-PLC Omron CP2E-N40DT-D ได้รับการปรับให้เหมาะสำหรับเครือข่ายอุตสาหกรรมแบบกระจายศูนย์ โดยผสานการควบคุมระบบอัตโนมัติที่จำเป็นเข้ากับความสามารถด้าน Ethernet ในตัว คอนโทรลเลอร์นี้ออกแบบมาโดยเฉพาะสำหรับการติดตั้งเครื่องจักรที่ต้องการการตรวจสอบระยะไกล การสื่อสารฟิลด์บัสแบบหลายโหนด และการจัดวางที่ใช้พื้นที่กะทัดรัด ทำงานด้วยแหล่งจ่ายไฟ 24 VDC ที่ทนทาน พร้อมจุด I/O ดิจิทัลในตัว 40 จุด และสวิตช์ Ethernet แบบสองพอร์ตในตัว ช่วยลดความซับซ้อนของการเดินสายได้อย่างมาก และไม่จำเป็นต้องใช้อุปกรณ์สวิตช์เครือข่ายภายนอก

คุณสมบัติหลัก

พอร์ต Ethernet คู่: สวิตช์ Ethernet ในตัว รองรับการสื่อสาร Modbus TCP Client/Server และ Ethernet/IP
IO ความหนาแน่นสูง: มีอินพุตดิจิทัล 24 จุด (24 VDC) และเอาต์พุตแบบทรานซิสเตอร์ซิงก์ 16 จุด ในรูปแบบติดตั้งบนราง DIN ที่ประหยัดพื้นที่
ความสามารถด้านการกำหนดตำแหน่ง: รองรับอินพุตตัวนับความเร็วสูง 4 แกน (สูงสุด 100 kHz) และเอาต์พุตพัลส์ 4 แกน เพื่อการควบคุมการเคลื่อนที่และการกำหนดตำแหน่งที่แม่นยำ
การทำงานโดยไม่ใช้แบตเตอรี่: ใช้หน่วยความจำแฟลชความจุสูงเพื่อเก็บรักษาลอจิกโปรแกรมและข้อมูลสำคัญของระบบ ช่วยลดรอบการบำรุงรักษาเชิงป้องกัน
ช่วงอุณหภูมิการทำงานกว้าง: ออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิที่กว้าง โดยไม่จำเป็นต้องใช้ระบบระบายความร้อนแผงควบคุมแบบแอ็กทีฟ

การใช้งาน

เครื่องจักรบรรจุภัณฑ์และติดฉลาก: การป้อนและห่อบรรจุภัณฑ์แบบซิงโครไนซ์ และการตรวจจับเครื่องหมายลงทะเบียนความเร็วสูง
ระบบสายพานลำเลียงและการจัดการวัสดุ: การกำหนดเส้นทางอัจฉริยะ การคัดแยกแบบกระจายศูนย์ และการควบคุมเลนด้วยเซนเซอร์ผ่าน Ethernet/IP
การสูบและควบคุมของไหล: การผสานรวมระบบโทรมาตรระยะไกล การตรวจสอบแรงดัน และโปรโตคอลการจัดลำดับการทำงานของปั๊ม
โครงสร้างพื้นฐานอาคารและระบบ HVAC: ระบบอัตโนมัติสำหรับชุดจัดการอากาศแบบเฉพาะพื้นที่ โปรไฟล์สภาพอากาศ และการวัดการใช้พลังงานย่อยผ่าน Modbus TCP

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าทางเทคนิค
ผู้ผลิต	Omron Industrial Automation
หมายเลขรุ่น	CP2E-N40DT-D
ประเภทซีรีส์	ซีรีส์ CP2E (รุ่น N-Type / รุ่นเครือข่าย)
แรงดันไฟเลี้ยง	24 VDC (ช่วงที่ยอมรับได้: 20.4 ถึง 26.4 VDC)
อินพุต/เอาต์พุตในตัวทั้งหมด	40 จุด (24 อินพุต, 16 เอาต์พุต)
อินพุตดิจิทัล	24 จุด, 24 VDC (แบบซิงก์ / ซอร์ส สอดคล้องตาม IEC 61131-2 Type 1)
เอาต์พุตดิจิทัล	16 จุด, ทรานซิสเตอร์ (ซิงก์)
ความสามารถในการรองรับโหลดเอาต์พุต	24 VDC, สูงสุด 0.3 A ต่อจุด; สูงสุด 3.6 A ต่อขั้วต่อร่วม
ความจุโปรแกรม	10,000 ขั้นตอน
ความจุหน่วยความจำข้อมูล	16,000 คำ
อินเทอร์เฟซในตัว	พอร์ตอีเทอร์เน็ต RJ45 2 พอร์ต (พร้อมฟังก์ชันสวิตช์ภายใน), USB 2.0 1 พอร์ต (Type-B)
อุณหภูมิในการทำงาน	-20 ถึง 60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-25 ถึง 70 องศาเซลเซียส
น้ำหนักจัดส่ง (คำนวณ)	0.85 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	165 มม. x 125 มม. x 100 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / อินเทอร์เฟซ	สัญญาณ / วัตถุประสงค์
ขั้วต่อแหล่งจ่ายไฟ	24 VDC (+ / -) และกราวด์ฟังก์ชัน (FG)
เทอร์มินัลบล็อกอินพุต (ด้านบน)	ช่อง 00 ถึง 11 (อินพุตความเร็วสูงและอินพุตมาตรฐานพร้อมขั้วต่อร่วม)
เทอร์มินัลบล็อกเอาต์พุต (ด้านล่าง)	ช่อง 00 ถึง 07 (การกำหนดค่าทรานซิสเตอร์แบบซิงก์ที่ใช้กราวด์ร่วมกัน)
พอร์ตอีเทอร์เน็ตคู่ (RJ45)	พอร์ตสวิตช์ในตัวที่รองรับการเชื่อมต่อระหว่างอุปกรณ์แบบ EtherNet/IP และ Modbus TCP
พอร์ต USB (Type-B)	การเชื่อมต่อสำหรับการเขียนโปรแกรม การกำหนดพารามิเตอร์ และการตรวจสอบวินิจฉัย

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

CP2E-N40DT-D เป็นตัวเลือกอัปเกรดที่เหมาะสมสำหรับคอนโทรลเลอร์ CP1E-N40DT-D รุ่นเก่า เมื่อแปลงโปรแกรมภายใน Omron CX-Programmer (เวอร์ชัน 9.72 ขึ้นไป) ตรวจสอบให้แน่ใจว่าได้ตั้งค่าสถาปัตยกรรม PLC เป้าหมายอย่างถูกต้อง เพื่อให้เข้าถึงหน่วยความจำที่เพิ่มขึ้นและฟังก์ชันบล็อกขั้นสูงของ CP2E ได้ โปรดทราบว่าแม้การกำหนดจุดอินพุตและเอาต์พุตจะยังคงเหมือนเดิม แต่ต้องกำหนดการตั้งค่าอีเทอร์เน็ตในตัวอย่างชัดเจนภายใต้โมดูลการตั้งค่าเครือข่าย CP2E เพื่อเริ่มต้นรีจิสเตอร์สวิตช์อีเทอร์เน็ตภายใน

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อติดตั้งอุปกรณ์นี้ในแนวนอนภายในแผงควบคุมมาตรฐาน การระบายความร้อนแบบพาสซีฟจะมีประสิทธิภาพสูง อย่างไรก็ตาม หากอุณหภูมิแวดล้อมภายในตู้สูงเกิน 50 degC จำเป็นต้องลดอัตราส่วนการเปิดอินพุตพร้อมกัน โดยเฉพาะอย่างยิ่ง หลีกเลี่ยงการเปิดใช้งานอินพุตพร้อมกันเกิน 60% ที่ 24 VDC เพื่อป้องกันการเสื่อมสภาพของฉนวนออปติคัลภายใน นอกจากนี้ เนื่องจากเอาต์พุตเป็นวงจรทรานซิสเตอร์แบบซิงก์ จึงต้องติดตั้งไดโอดหนีบภายนอกกับโหลดเหนี่ยวนำ เช่น โซลินอยด์ DC หรือรีเลย์ เพื่อป้องกันทรานซิสเตอร์ภายในจากทรานเชียนต์แรงดันไฟฟ้าย้อนกลับสูง

คำแนะนำสำหรับการทดสอบเดินระบบและการเดินสาย

พอร์ต Ethernet RJ45 คู่ในตัวทำหน้าที่เป็นสวิตช์ Ethernet ภายในและใช้ที่อยู่ IP เดียวกัน ห้ามสร้างวงจรลูปทางกายภาพในโครงสร้าง Ethernet เว้นแต่จะใช้สวิตช์ภายนอกที่มีการจัดการและเปิดใช้งาน Rapid Spanning Tree Protocol (RSTP) ไว้ที่อื่นในโทโพโลยีเครือข่าย เพื่อให้การนับความถี่สูงและการกำหนดตำแหน่งทำงานได้อย่างเสถียรที่ความถี่สูงสุด 100 kHz ให้ใช้สายคู่บิดเกลียวมีชีลด์ (STP) สำหรับอินพุต 00 ถึง 03 โดยต่อชีลด์ให้แน่นเข้ากับบล็อกกราวด์แบบดาวของแผง แทนการต่อเข้ากับขั้วต่อสัญญาณคอมมอนของ PLC

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนการเดินสาย การติดตั้ง หรือการซ่อมบำรุงอุปกรณ์นี้ ให้ตัดพลังงานจากแผงควบคุมหลักทั้งหมด ตรวจสอบว่าไม่มีแรงดันไฟฟ้าระหว่างขั้วต่อทั้งหมดโดยใช้มัลติมิเตอร์ดิจิทัลที่ผ่านการสอบเทียบแล้ว การไม่แยกแหล่งจ่ายไฟออกจากสาย DC หลักอาจทำให้ลอจิกบัสภายใน ชิปไดรเวอร์ หรือส่วนประกอบสายไฟภาคสนามเสียหายรุนแรง

ติดตั้งคอนโทรลเลอร์ CP2E-N40DT-D เข้ากับราง DIN มาตรฐานขนาด 35 มม. ภายในตู้ที่มีการระบายอากาศอย่างเหมาะสม โดยเว้นระยะเหนือและใต้ตัวอุปกรณ์อย่างน้อย 20 มม. เพื่อให้อากาศไหลเวียนตามธรรมชาติ

เชื่อมต่อขั้วต่อสายดินเพื่อการทำงานเข้ากับแผ่นฐานทองแดงหลักโดยตรง โดยใช้สายรัดกราวด์อิมพีแดนซ์ต่ำเพื่อระงับสัญญาณรบกวนทางไฟฟ้าความถี่สูง

ต่อแหล่งจ่ายไฟ 24 VDC เข้ากับขาพินขั้วจ่ายไฟเฉพาะ โดยใช้ปลอกย้ำสายไฟที่มีพื้นที่หน้าตัดขั้นต่ำ 0.5 ถึง 1.25 mm2 (AWG 20 ถึง 16)

ขันสกรูขั้วต่อสายให้แน่นอย่างปลอดภัยด้วยค่าแรงบิด 0.5 นิวตันเมตร เพื่อป้องกันหน้าสัมผัสที่มีความต้านทานสูงและความเสียหายจากภาระความร้อนระหว่างการทำงานเป็นเวลานาน
