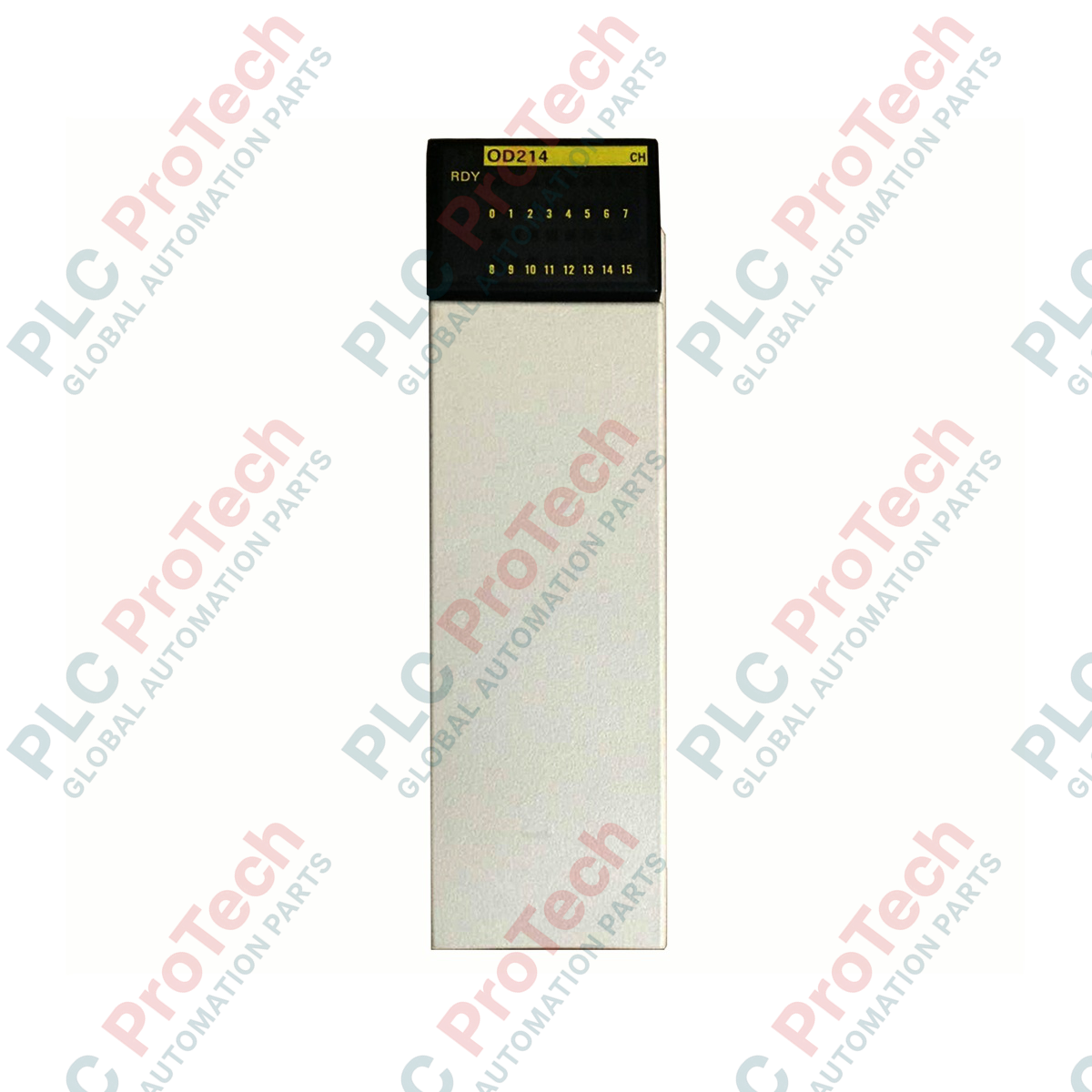

โมดูลเอาต์พุตทรานซิสเตอร์ซีรีส์ CQM1 Omron CQM1-OD214

SKU CQM1-OD214

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CQM1-OD214
Origin ญี่ปุ่น
Product Type: โมดูลเอาต์พุตทรานซิสเตอร์
Payment: T/T, Western Union
Weight: 1.3 kg
Dimensions: 145 มม. x 115 มม. x 50 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

เพื่ออำนวยความสะดวกในการควบคุมแบบดิสครีตความเร็วสูงภายในสถาปัตยกรรม CQM1 แบบโมดูลาร์ Omron CQM1-OD214 มาพร้อมเอาต์พุตทรานซิสเตอร์ PNP แบบโซลิดสเตต 16 ช่อง ซึ่งออกแบบมาเพื่อขับโซลินอยด์ คอนแทคเตอร์ และอุปกรณ์แสดงสถานะในสภาพแวดล้อมอุตสาหกรรม โมดูลซอร์สซิงนี้เชื่อมต่อโดยตรงกับโปรเซสเซอร์ CPU ของ PLC เพื่อดำเนินการคำสั่งสวิตช์ในระดับมิลลิวินาที โดยใช้ลอจิกแบบโซลิดสเตตเพื่อขจัดการสึกหรอทางกลที่มักเกิดกับโมดูลรีเลย์แบบเดิม

คุณสมบัติ

มีเอาต์พุตโซลิดสเตตแบบซอร์สซิง (PNP) 16 ช่องบนบัสคอมมอนเดียว
เวลาตอบสนองต่อการสวิตช์ที่รวดเร็วภายใน 0.4 มิลลิวินาที ช่วยปกป้องอุปกรณ์ที่ทำงานเป็นรอบ
วงจรลดสัญญาณรบกวนภายในที่ติดตั้งมาในตัวช่วยลดแรงดันกระชากย้อนกลับจากโหลดเหนี่ยวนำ
เทอร์มินัลบล็อกแบบถอดได้ช่วยให้เปลี่ยนโมดูลได้อย่างรวดเร็วโดยไม่ต้องถอดสายไฟภาคสนาม
ติดตั้งในช่องเสียบขนาดกะทัดรัดโดยตรงกับแบ็กเพลน โดยไม่ต้องใช้สายเชื่อมต่อแหล่งจ่ายไฟแยกต่างหาก

การใช้งาน

ระบบประกอบอัตโนมัติที่ต้องสั่งงานโซลินอยด์นิวแมติกอย่างรวดเร็ว
วงจรควบคุมเครื่องจักรบรรจุภัณฑ์ที่ทำงานคัดแยกและกำหนดเส้นทางผลิตภัณฑ์ด้วยความเร็วสูง
ระบบลำเลียงสำหรับจัดการวัสดุที่ใช้เปลี่ยนเส้นทาง และชุดไฟแสดงสถานะ
เอาต์พุตดิจิทัลความหนาแน่นสูงสำหรับการควบคุมเครื่องจักรในตู้ควบคุมที่มีพื้นที่จำกัด

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Omron
หมายเลขรุ่น	CQM1-OD214
จุดเอาต์พุต	16 จุด (16 จุด/คอมมอน, 1 วงจร)
ประเภทเอาต์พุต	ทรานซิสเตอร์ (ซอร์สซิง/PNP)
ช่วงแรงดันไฟฟ้าที่ใช้งาน	4.5 VDC ถึง 26.4 VDC
ความสามารถในการสวิตช์สูงสุด	50 mA ที่ 4.5 VDC ถึง 300 mA ที่ 26.4 VDC
กระแสรั่วไหล	สูงสุด 0.1 mA
แรงดันตกค้าง	สูงสุด 0.8 V
เวลาตอบสนองเมื่อเปิด	สูงสุด 0.1 มิลลิวินาที
เวลาตอบสนองเมื่อปิด	สูงสุด 0.4 มิลลิวินาที
การใช้กระแสไฟฟ้าภายใน	สูงสุด 170 mA ที่ 5 VDC
การป้องกันด้วยฟิวส์	3.5 A (หนึ่งตัวต่อคอมมอน, อยู่ภายในและเปลี่ยนไม่ได้)
พิกัดแหล่งจ่ายไฟภายนอก	ขั้นต่ำ 60 mA ที่ 5 ถึง 24 VDC บวก/ลบ 10%
น้ำหนักโมดูลสุทธิ	สูงสุด 210 กรัม
น้ำหนักจัดส่ง (คำนวณ)	0.55 กก. (รวมบรรจุภัณฑ์ป้องกัน)
ขนาดบรรจุภัณฑ์ (คำนวณ)	145 มม. x 115 มม. x 50 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ขาพินเทอร์มินัล	การกำหนดสัญญาณ	รายละเอียดการทำงาน
0 ถึง 15	OUT 00 ถึง OUT 15	จุดเอาต์พุตทรานซิสเตอร์แบบซอร์ซ 16 จุด
COM	ขั้วร่วม (V+)	ขั้วจ่ายแรงดันโหลดภายนอก (รางไฟบวก)
0V	กราวด์ 0V	จุดอ้างอิงรีเทิร์นแรงดันโหลดภายนอก

รุ่นทางเลือกและความเข้ากันได้

โมดูลนี้ทำงานเป็นส่วนประกอบแบบเสียบแล้วใช้งานได้ทันทีภายในแบ็กเพลน CQM1 มาตรฐาน ระบบที่เดิมสร้างโดยใช้โมดูลชนิด NPN แบบซิงก์ เช่น CQM1-OD211 มีลักษณะทางไฟฟ้าแตกต่างกัน และไม่สามารถสลับใช้โดยตรงกับ CQM1-OD214 ชนิดซอร์ซได้หากไม่ปรับปรุงขั้วการเดินสายภาคสนาม ตรวจสอบการกำหนดค่าคอยล์แอคชูเอเตอร์ให้ถูกต้องก่อนดำเนินการสลับโมดูล

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

โมดูลนี้มีฟิวส์ 3.5 A ที่บัดกรีติดตั้งอยู่ภายใน เพื่อป้องกันลายวงจรภายในจากการลัดวงจร เนื่องจากฟิวส์เหล่านี้ไม่สามารถซ่อมเปลี่ยนหน้างานได้ การลัดวงจรภายนอกอย่างรุนแรงบนสายเอาต์พุตจะทำให้ฟิวส์ภายในขาด ส่งผลให้แบงก์เอาต์พุตที่ได้รับผลกระทบไม่สามารถใช้งานได้ และจำเป็นต้องซ่อมระดับแผงวงจรที่โต๊ะซ่อม หรือเปลี่ยนทั้งโมดูล ขอแนะนำอย่างยิ่งให้ใช้ฟิวส์ภายนอกแบบติดตั้งอนุกรมชนิดขาดเร็วสำหรับแอคชูเอเตอร์ภาคสนามที่มีความเสี่ยงสูง

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เมื่อขับโหลดเหนี่ยวนำสูง เช่น คอยล์คอนแทคเตอร์ DC หรือโซลินอยด์ ให้ติดตั้งไดโอดคอมมิวเทชัน (ไดโอดฟลายแบ็ก) ขนานกับโหลดเสมอ การวางไดโอดไว้ใกล้โหลดจะช่วยป้องกันแรงดันกระชากขณะเปลี่ยนสถานะไม่ให้สร้างความร้อนสูงเกินไปในทรานซิสเตอร์เอาต์พุต จึงช่วยยืดอายุการใช้งานของชิ้นส่วนโครงสร้างได้ยาวนานหลายพันชั่วโมง

แนวทางการติดตั้ง

คำเตือนสำคัญ:

แยกและล็อกเอาต์แหล่งจ่ายไฟภายนอกทั้งหมดที่จ่ายให้แร็ก PLC และเทอร์มินัลเอาต์พุตก่อนดำเนินการกับอุปกรณ์ การติดตั้งหรือถอดเทอร์มินัลบล็อกขณะที่ยังจ่ายไฟอยู่อาจทำให้อุปกรณ์เสียหาย เกิดสถานะลอจิกผิดปกติ หรือทำให้เกิดการบาดเจ็บทางกายภาพ

1 ปิดแหล่งจ่ายไฟของสถานีบัส CQM1 หลักทั้งหมด

2 จัดแนวขาล็อกด้านล่างของโมดูลให้ตรงกับช่องประกบที่รางแบ็กเพลน

3 หมุนโมดูลไปด้านหน้าจนกลไกขั้วต่อด้านบนล็อกเข้าที่อย่างแน่นหนา

4 ยึดเทอร์มินัลบล็อกให้แน่นและเชื่อมต่อแหล่งจ่ายโหลดภายนอก 24 VDC โดยตรวจสอบขั้วให้ถูกต้อง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ลอจิกการสวิตช์ของโมดูลเอาต์พุตนี้เป็นอย่างไร

โมดูลนี้ใช้ลอจิกการสวิตช์แบบจ่ายกระแส (PNP) กระแสจะไหลจากขั้วบวกของแหล่งจ่ายไฟภายนอก ผ่านสวิตช์ทรานซิสเตอร์ภายในโมดูล และไหลออกไปยังโหลด

ฟิวส์ภายในสามารถเปลี่ยนโดยผู้ใช้ได้หรือไม่

ไม่ได้ ฟิวส์ภายในขนาด 3.5 A บัดกรีติดอยู่กับแผงวงจร จึงไม่สามารถเปลี่ยนโดยผู้ใช้ได้ หากฟิวส์ขาดเนื่องจากไฟฟ้าลัดวงจรภายนอก ต้องนำโมดูลเข้ารับบริการหรือเปลี่ยนใหม่

ความสามารถในการจ่ายกระแสเอาต์พุตสูงสุดต่อจุดคือเท่าใด

เอาต์พุตแต่ละจุดสามารถสวิตช์กระแสได้สูงสุด 300 mA ที่ 24 VDC อย่างไรก็ตาม กระแสรวมของเอาต์พุตทุกจุดถูกจำกัดด้วยความสามารถในการรองรับกระแสของขั้วร่วมและขนาดของแหล่งจ่ายไฟภายนอก
