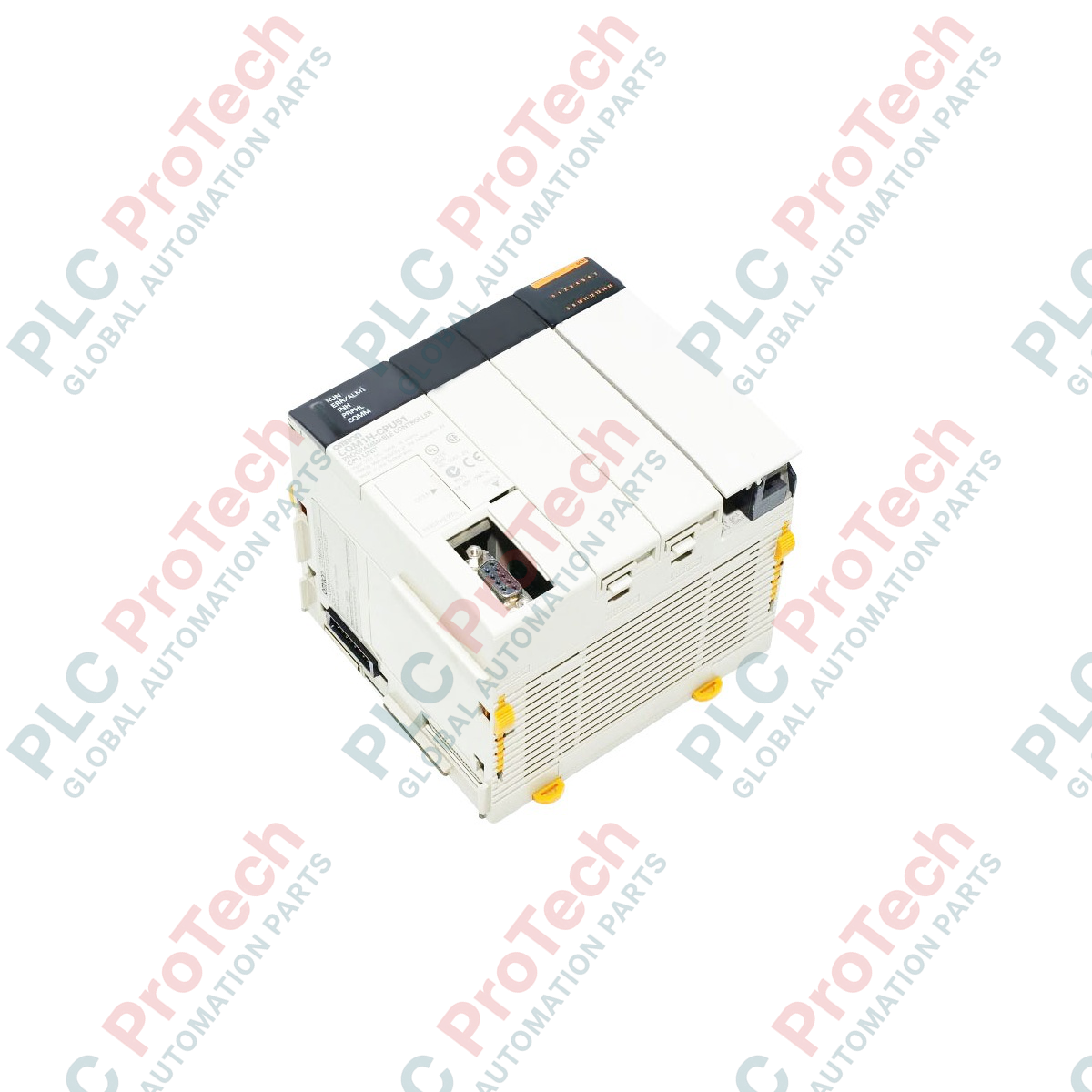

Omron CQM1H-CPU51 ยูนิต CPU ซีรีส์ CQM1H

SKU CQM1H-CPU51

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CQM1H-CPU51
Country of origin:ญี่ปุ่น
Product Type: โมดูล CPU PLC
Payment: T/T, Western Union
Weight: 7000g
Dimensions: 110 mm x 107 mm x 130 mm
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Omron CQM1H-CPU51 ได้รับการออกแบบมาสำหรับการควบคุมเครื่องจักรแบบกระจายศูนย์และสถาปัตยกรรมระบบอัตโนมัติแบบทำงานเดี่ยว โดยทำหน้าที่เป็นหน่วยประมวลผลกลางที่เชื่อถือได้ภายในตระกูล PLC รุ่นเก่า CQM1H คอนโทรลเลอร์นี้ผสานความสามารถด้านการประมวลผลเข้ากับการขยายแบบโมดูลาร์ รองรับจุด I/O สูงสุด 512 จุด และมีช่องเสียบสำหรับแผงวงจรภายในเสริม 2 ช่อง อินเทอร์เฟซการสื่อสารมาตรฐานประกอบด้วยพอร์ต RS-232C ในตัวและพอร์ตอุปกรณ์ต่อพ่วงเฉพาะ ช่วยให้สามารถเขียนโปรแกรมลอจิกแบบแลดเดอร์โดยตรงจากพีซีและเชื่อมต่อกับอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ได้

คุณสมบัติ

หน่วยความจำโปรแกรมความจุ 7.2K คำ และหน่วยความจำข้อมูล (DM) ขนาด 6K คำ
ช่องเสียบแผงวงจรภายใน 2 ช่องสำหรับขยายความสามารถด้านการสื่อสารแบบอนุกรม เคาน์เตอร์ความเร็วสูง หรือ I/O แบบแอนะล็อก
พอร์ต RS-232C ในตัว (9 พิน) และพอร์ตสื่อสารอุปกรณ์ต่อพ่วง
รองรับจุด I/O ภายนอกสูงสุด 512 จุดผ่านบล็อกขยายแบบโมดูลาร์
รูปแบบที่ติดตั้งบนราง DIN ได้ ซึ่งตรงกับตู้ควบคุมอุตสาหกรรมมาตรฐาน

การใช้งาน

เครื่องจักรบรรจุภัณฑ์และติดฉลาก
ระบบจัดการวัสดุและควบคุมสายพานลำเลียง
สายการประกอบอัตโนมัติขนาดเล็กถึงขนาดกลาง
การปรับปรุงแผงควบคุมรุ่นเก่าและการย้ายระบบ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Omron
หมายเลขรุ่น	CQM1H-CPU51
ซีรีส์	ซีรีส์ CQM1H
ความจุโปรแกรม	7.2K คำ
หน่วยความจำข้อมูล (DM)	6K คำ
การสื่อสารบนบอร์ด	RS-232C 1 ช่อง (D-Sub 9 พิน), พอร์ตอุปกรณ์ต่อพ่วง 1 ช่อง
ช่องเสียบแผงวงจรภายใน	2 ช่อง
จำนวนจุด I/O สูงสุด	512 จุด
การใช้กระแสไฟฟ้าภายใน	950 mA ที่ 5 VDC
ประเภทการติดตั้ง	ราง DIN ขนาด 35 มม.
อุณหภูมิขณะทำงาน	0 ถึง 55 องศาเซลเซียส
น้ำหนักจัดส่ง (คำนวณ)	0.65 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	110 มม. x 107 มม. x 130 มม.

การเชื่อมต่อและอินเทอร์เฟซ

พินคอนเน็กเตอร์ / ขั้วต่อ	ฟังก์ชัน / การกำหนดวงจร
พิน 1 ของ RS-232C	FG (กราวด์เฟรม)
พิน 2 ของ RS-232C	SD (ข้อมูลส่ง / TXD)
พิน 3 ของ RS-232C	RD (ข้อมูลรับ / RXD)
พิน 4 ของ RS-232C	RS (ร้องขอเพื่อส่ง / RTS)
พิน 5 ของ RS-232C	CS (เคลียร์เพื่อส่ง / CTS)
พิน 9 ของ RS-232C	SG (กราวด์สัญญาณ)

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

CQM1H-CPU51 สามารถใช้เป็นอุปกรณ์ทดแทนโดยตรงหรือเป็นแนวทางอัปเกรดสำหรับโมดูล CQM1-CPU41 หรือ CQM1-CPU45 รุ่นเก่าได้ อย่างไรก็ตาม โปรดทราบว่าแม้โมดูล I/O พื้นฐานจะยังเข้ากันได้ทางกายภาพ แต่ต้องคอมไพล์โปรแกรมผู้ใช้ใหม่ใน CX-Programmer เนื่องจากมีความแตกต่างเล็กน้อยด้านสถาปัตยกรรมในการจัดสรรหน่วยความจำและโครงสร้างคำสั่งระบบมาตรฐาน

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อใช้ช่องเสียบแผงวงจรภายในทั้งสองช่อง ข้อกำหนดด้านการระบายความร้อนในตู้ควบคุมแบบปิดจะเพิ่มขึ้นอย่างมาก เว้นระยะเหนือและใต้ชุด PLC อย่างน้อย 20 มม. เพื่อป้องกันความร้อนสะสมเฉพาะจุด ซึ่งอาจลดอายุการใช้งานของแบตเตอรี่สำรองภายในหรือทำให้เกิดข้อผิดพลาดของหน่วยความจำเป็นระยะ

เคล็ดลับการเริ่มใช้งานและการเดินสาย

สำหรับการเชื่อมต่อกับพีซีสำหรับเขียนโปรแกรมรุ่นใหม่ที่ไม่มีพอร์ตอนุกรม DB9 รุ่นเก่า ให้ใช้อะแดปเตอร์ USB-to-Serial คุณภาพสูง (เช่น CS1W-CIF31) เชื่อมต่อโดยตรงกับสาย CQM1-CIF02 ตรวจสอบการตั้งค่าสวิตช์ DIP ที่แผงด้านหน้าของ CPU (โดยเฉพาะ SW5) เพื่อให้แน่ใจว่าตั้งค่าไว้สำหรับรับการสื่อสาร Host Link ก่อนพยายามตรวจสอบแบบออนไลน์

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแยกแหล่งจ่ายไฟของระบบออกโดยสมบูรณ์ทุกครั้งก่อนติดตั้งหรือถอดชุด CPU แผงวงจรภายใน หรือโมดูลขยาย การไม่ปฏิบัติดังกล่าวอาจทำให้โปรเซสเซอร์ ASIC ภายในเสียหายจากไฟฟ้าสถิต หรือทำให้บล็อกข้อมูล EEPROM ของ CPU เสียหาย

1

ยึด CPU เข้ากับราง DIN ขนาด 35 มม. อย่างแน่นหนา โดยตรวจสอบให้แน่ใจว่าตัวล็อกสไลด์สีเหลืองสำหรับงานหนักเข้าล็อกและยึดโมดูลกับรางอย่างสมบูรณ์

2

ติดตั้งชุดแหล่งจ่ายไฟที่อยู่ติดกัน (เช่น CQM1-PA203) และจัดแนวขั้วต่อด้านข้างให้ตรงกับ CPU อย่างสมบูรณ์ก่อนล็อกสไลด์ของชุดอุปกรณ์

3

ตรวจสอบการตั้งค่าสวิตช์ DIP ที่แผงด้านหน้าให้สอดคล้องกับพารามิเตอร์การสื่อสาร Host Link หรือ Peripheral เป้าหมายก่อนเริ่มต้นระบบ

4

ตรวจสอบให้แน่ใจว่าขั้วกราวด์ฟังก์ชัน (FG) บนแหล่งจ่ายไฟที่เชื่อมต่ออยู่ต่อเข้ากับกราวด์ดินที่มีอิมพีแดนซ์ต่ำ เพื่อป้องกันปัญหาสัญญาณรบกวนภาคสนาม

FAQ

ฉันสามารถใช้ยูนิต I/O ขยายมาตรฐานของ CQM1 กับ CQM1H-CPU51 ได้หรือไม่

ได้ CQM1H-CPU51 รองรับการใช้งานร่วมกับโมดูล I/O ขยายของซีรีส์ CQM1 รุ่นเก่า ทำให้สามารถขยายได้สูงสุด 512 จุด

ช่องเสียบแผงวงจรภายในสองช่องบนโมดูล CPU นี้มีหน้าที่อะไร

ช่องเสียบเหล่านี้ใช้ติดตั้งโมดูลฟังก์ชันเฉพาะ เช่น แผงวงจรสื่อสารอนุกรม (เช่น CQM1H-SCB41) หรือแผงวงจรเคาน์เตอร์ความเร็วสูงโดยตรงภายในตัวเครื่อง CPU

ฉันจะแก้ไขไฟแสดงสถานะ 'ERR/ALM' ที่กะพริบบนแผงด้านหน้าได้อย่างไร

ไฟ LED แสดงข้อผิดพลาดที่กะพริบมักบ่งชี้ข้อผิดพลาดที่ไม่ร้ายแรง เช่น แบตเตอรี่สำรองใกล้หมดหรือโปรแกรมไม่ตรงกันเล็กน้อย เชื่อมต่อโดยใช้ CX-Programmer เพื่ออ่านรหัสบันทึกข้อผิดพลาดของระบบที่ระบุ
