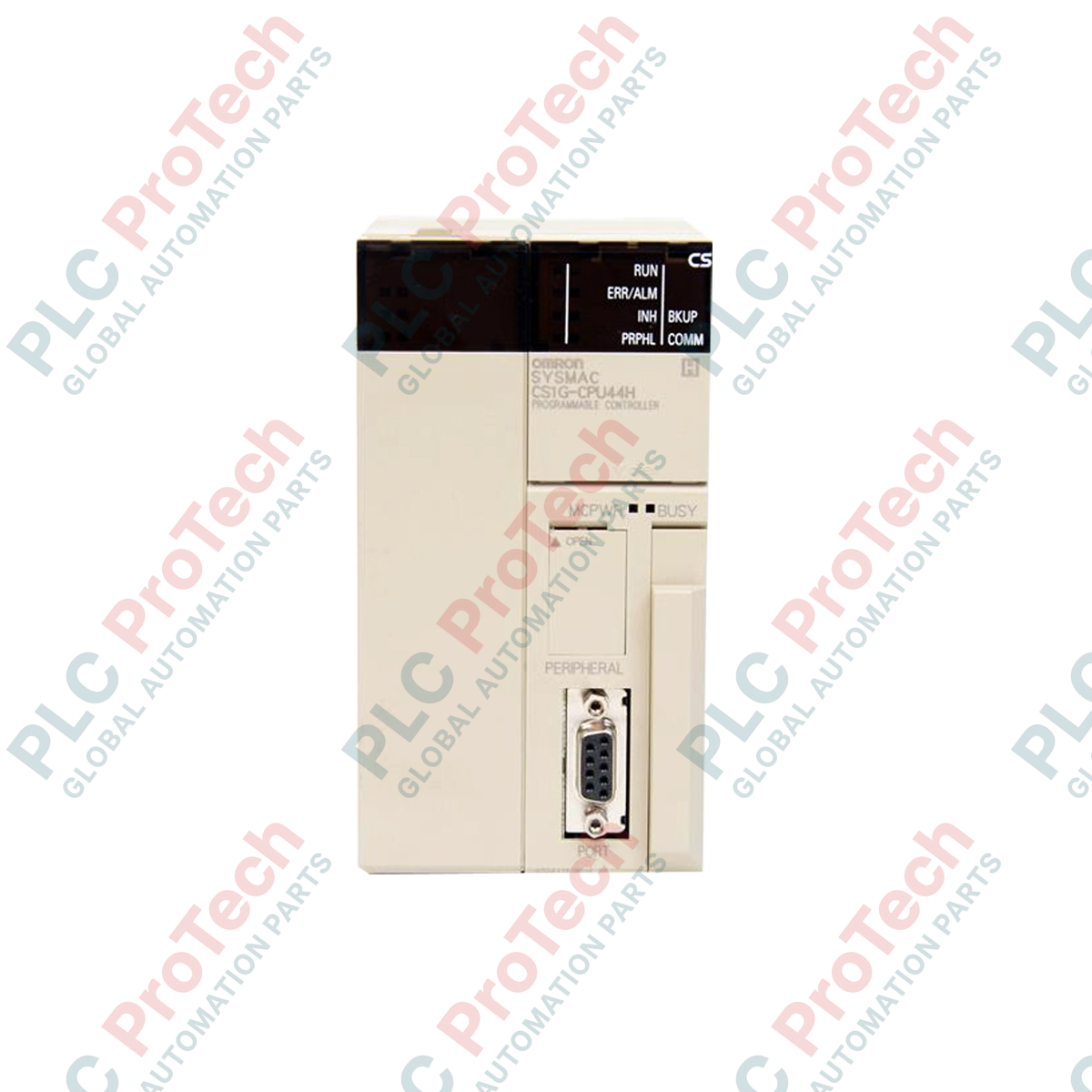

Omron CS1G-CPU42H ยูนิต CPU PLC ซีรีส์ CS1

SKU CS1G-CPU42H

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CS1G-CPU42H
Country of origin:ญี่ปุ่น
Product Type: โมดูล CPU PLC
Payment: T/T, Western Union
Weight: 8000g
Dimensions: 15.0 x 13.0 x 5.0 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ทำงานภายในระบบแบ็กเพลนแบบโมดูลาร์ของซีรีส์ CS ของ Omron โดย Omron CS1G-CPU42H ทำหน้าที่เป็นหน่วยประมวลผลกลางที่เชื่อถือได้ ซึ่งออกแบบมาสำหรับการกำหนดค่าการควบคุมอุตสาหกรรมขนาดกลาง โปรเซสเซอร์แบบติดตั้งบนแร็กนี้มอบความเร็วในการประมวลผลคำสั่งที่รวดเร็วเพื่อจัดการระบบอัตโนมัติแบบดิสครีตและการจัดลำดับกระบวนการพื้นฐาน ด้วยการปรับรอบการทำงานของโปรแกรมให้เหมาะสม จึงช่วยให้การซิงโครไนซ์จุด I/O ดิจิทัลและแอนะล็อกภายในสถาปัตยกรรมเครื่องจักรทั้งแบบเฉพาะจุดและแบบขยายมีการตอบสนองสูง

คุณสมบัติ

ประมวลผลคำสั่งพื้นฐานความเร็วสูงที่ 0.04 us เพื่อให้รอบการสแกนรวดเร็ว
สถาปัตยกรรมหน่วยความจำแบบมีโครงสร้าง รองรับความจุโปรแกรมเฉพาะ 10K สเต็ป
มีพื้นที่จัดเก็บรีจิสเตอร์ขนาดใหญ่ โดยมีหน่วยความจำข้อมูลรวม 64K เวิร์ด แบ่งเป็น DM ขนาด 32K เวิร์ด และ EM ขนาด 32K เวิร์ด (1 แบงก์)
รองรับการควบคุมในพื้นที่ที่ขยายได้อย่างมาก รองรับสูงสุด 960 จุด I/O ผ่านแร็กขยายสูงสุด 2 แร็ก
พอร์ตอุปกรณ์ต่อพ่วงในตัวและพอร์ต RS-232C สำหรับการตั้งโปรแกรมในพื้นที่โดยตรง การเชื่อมต่ออินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) และการสื่อสารกับโฮสต์

การใช้งาน

ระบบประกอบอัตโนมัติและระบบลำเลียงที่ต้องการการควบคุมเฉพาะจุด
สถานีสูบน้ำสำหรับระบบบำบัดน้ำและน้ำเสียของเทศบาล
สายการผลิตแปรรูปเยื่อกระดาษและกระดาษที่ต้องการการรวม I/O ความหนาแน่นปานกลาง
เครื่องจักรบรรจุ ติดฉลาก และบรรจุเติมที่มีระบบ HMI ในตัว

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
รุ่น	CS1G-CPU42H
ซีรีส์	ซีรีส์ CS1
ประเภทผลิตภัณฑ์	ยูนิต CPU
ความจุโปรแกรม	10K สเต็ป
ความจุหน่วยความจำข้อมูล	64K เวิร์ด (DM: 32K เวิร์ด, EM: 32K เวิร์ด x 1 แบงก์)
เวลาในการประมวลผลคำสั่ง LD	0.04 us
ความจุ I/O สูงสุด	960 จุด (ใช้แร็กขยายได้สูงสุด 2 แร็ก)
การใช้กระแสไฟ (5 VDC)	0.78 A
การเปลี่ยนยูนิตขณะออนไลน์	ไม่รองรับ
การสื่อสารแบบดูเพล็กซ์ / แหล่งจ่ายไฟ	ไม่รองรับ
ประเทศผู้ผลิต	ญี่ปุ่น
น้ำหนักจัดส่ง (คำนวณ)	0.50 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	15.0 x 13.0 x 5.0 ซม.

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทพอร์ต	ฟังก์ชันอินเทอร์เฟซ / การกำหนดพอร์ต
พอร์ตอุปกรณ์ต่อพ่วง	การเชื่อมต่อเฉพาะของผู้ผลิตโดยตรงกับคอนโซลตั้งโปรแกรมหรือพีซีที่ใช้ CX-Programmer
พอร์ต RS-232C	ขั้วต่อ D-sub 9 พินตัวเมียสำหรับการสื่อสารแบบอนุกรม การเชื่อมต่อโฮสต์, NT Link (HMI) หรือเกตเวย์แบบอนุกรม

รุ่นทางเลือกและความเข้ากันได้

CS1G-CPU42H อยู่ในกลุ่มผลิตภัณฑ์ประมวลผลมาตรฐาน CS1G หากข้อกำหนดของระบบต้องการลอจิกโปรแกรมที่มีขนาดใหญ่ขึ้นหรือรีจิสเตอร์ DM เพิ่มเติม คุณสามารถอัปเกรดเป็น CS1G-CPU43H (20K ขั้น, DM 128K คำ) หรือ CS1G-CPU44H (30K ขั้น) ได้โดยไม่ต้องปรับเปลี่ยนรูปแบบทางกายภาพของแบ็กเพลน เมื่อต้องย้ายโปรแกรมจากระบบ C200HX/HG/HE รุ่นเก่ามายังแพลตฟอร์ม CS1 ให้ตรวจสอบว่าการจัดสรรหน่วยความจำของยูนิต I/O พิเศษได้รับการแมปใหม่อย่างถูกต้องในการตั้งค่าโปรเจกต์ CX-Programmer เนื่องจากแผนผังหน่วยความจำของ C200H รุ่นเก่าและสถาปัตยกรรม CS1 แตกต่างกัน

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ชุด CPU นี้ต้องจัดการความร้อนอย่างระมัดระวังเมื่อติดตั้งภายในตู้ควบคุมแบบปิดสนิท เว้นระยะห่างเหนือและใต้ชุดแร็ก PLC อย่างน้อย 50 มม. เสมอ เพื่อให้อากาศหมุนเวียนตามธรรมชาติ โปรดทราบว่า CS1G-CPU42H ใช้กระแสระบบ 5 VDC ขนาด 0.78 A โดยตรงจากแบ็กเพลน ซึ่งต้องนำไปคำนวณภาระโหลดเพื่อให้แน่ใจว่าชุดจ่ายไฟแร็กหลัก (เช่น C200HW-PA204 / PA209R) จะไม่เข้าสู่โหมดหยุดทำงานเนื่องจากกระแสเกิน

เคล็ดลับการเริ่มใช้งานและการเดินสาย

สำหรับการสื่อสาร RS-232C ผ่านพอร์ตอนุกรม ให้ใช้สายคู่บิดเกลียวมีชีลด์เสมอ โดยต่อชีลด์ลงกราวด์ที่ขั้วกราวด์เฟรม (FG) เฉพาะที่ฝั่ง PLC เท่านั้น วิธีนี้จะป้องกันกราวด์ลูปไม่ให้รบกวนข้อมูลการส่งผ่านอนุกรมที่สำคัญ หากใช้ CX-Programmer สำหรับการอัปโหลดหรือดาวน์โหลดครั้งแรก ให้ตั้งค่าสวิตช์ DIP อนุกรมที่อยู่ด้านหลังฝาครอบอุปกรณ์ต่อพ่วงด้านหน้าของ CPU ให้ตรงกับพารามิเตอร์การสื่อสารของอินเทอร์เฟซอนุกรมบนเวิร์กสเตชัน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าสายจ่ายไฟหลักและสายแหล่งจ่ายไฟของแบ็กเพลนทั้งหมดไม่มีพลังงานโดยสมบูรณ์ ก่อนติดตั้ง ถอดออก หรือเดินสายโมดูล CPU การดำเนินการกับแบ็กเพลนที่มีกระแสไฟจะทำให้ลอจิกเกตภายใน CPU เสียหายอย่างไม่สามารถซ่อมแซมได้ และก่อให้เกิดอันตรายจากไฟฟ้าช็อตอย่างรุนแรง

1

ยึดแบ็กเพลน (แร็ก CPU) เข้ากับแผงตู้ให้แน่นหนา โดยตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อความต้านทานต่ำที่มั่นคงกับกราวด์ของระบบ

2

จัดให้ร่องบากด้านล่างของ CS1G-CPU42H ตรงกับช่องเฉพาะทางด้านซ้ายของแบ็กเพลนหลัก (ติดกับช่องแหล่งจ่ายไฟ)

3

ค่อย ๆ หมุนส่วนบนของโมดูลไปด้านหน้าจนขั้วต่อแบ็กเพลนประกบเข้ากันสนิท ยึดชุดอุปกรณ์ด้วยสกรูติดตั้งที่ด้านบนของโมดูล

4

ปรับสวิตช์ DIP ที่อยู่ด้านหน้าใต้ฝาครอบช่องเข้าถึง เพื่อกำหนดการตั้งค่าการสื่อสารภายในเครื่องก่อนจ่ายแรงดันควบคุม

FAQ

CS1G-CPU42H รองรับการเปลี่ยนโมดูลขณะระบบออนไลน์หรือไม่?

ไม่รองรับ CS1G-CPU42H ไม่รองรับการสลับเปลี่ยนขณะทำงานหรือการเปลี่ยนยูนิตขณะระบบออนไลน์ ต้องปิดระบบ PLC ทั้งหมดก่อนเปลี่ยนหรือแก้ไขโมดูลใดๆ บนแร็ก

หน่วย CPU นี้รองรับความจุ I/O สูงสุดเท่าใด?

หน่วย CPU สามารถควบคุมจุด I/O ภายในเครื่องและ I/O ส่วนขยายได้สูงสุด 960 จุด โดยใช้แร็กส่วนขยายได้สูงสุดสองแร็กที่เชื่อมต่อกับแร็ก CPU หลัก

โปรเซสเซอร์นี้มีหน่วยความจำโปรแกรมและหน่วยความจำข้อมูลให้ใช้งานเท่าใด?

มีความจุโปรแกรม 10K ขั้น และหน่วยความจำข้อมูล 64K เวิร์ด โดยกำหนดเป็น DM 32K เวิร์ด และ EM 32K เวิร์ดในแบงก์เดียว
