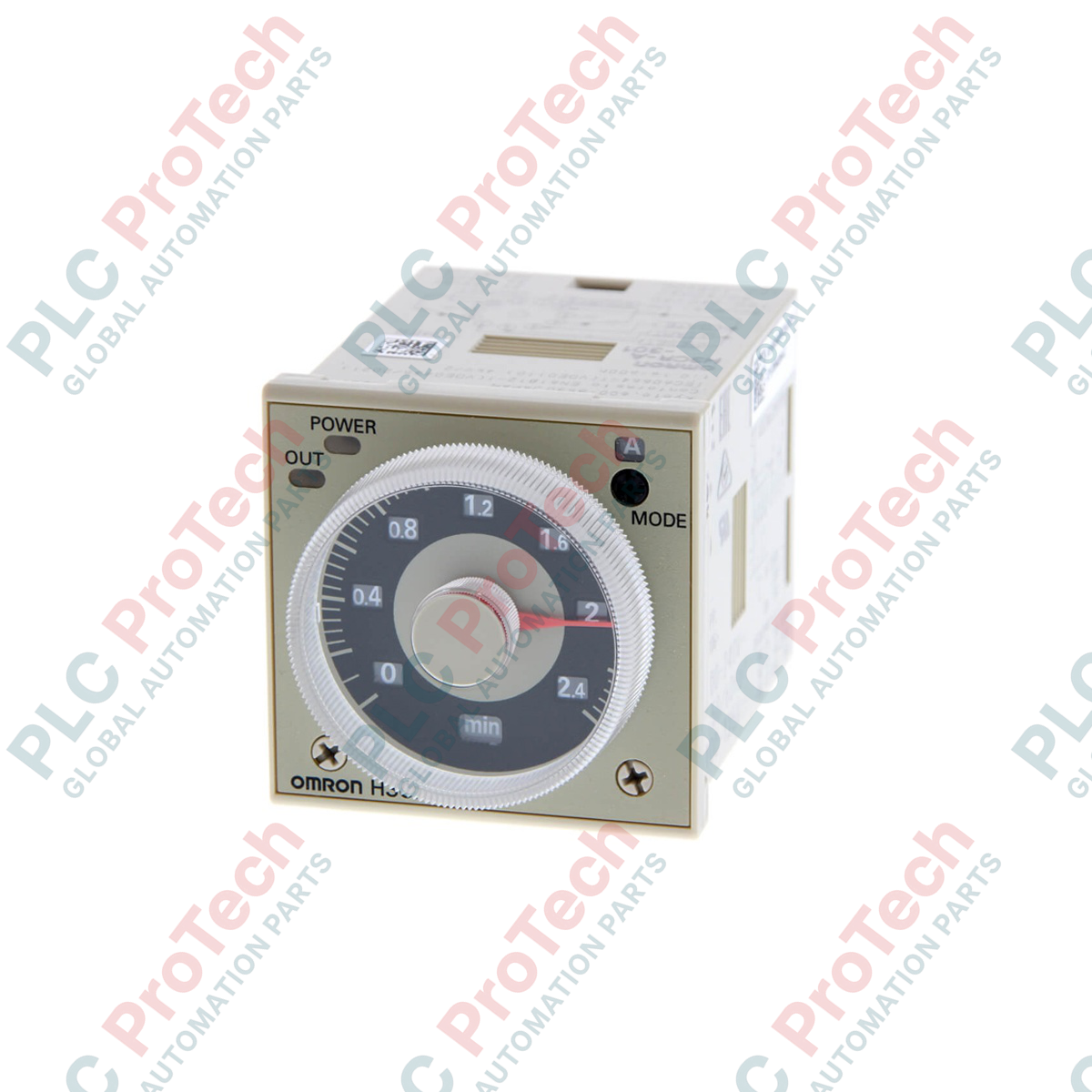

ตัวตั้งเวลาโซลิดสเตต H3CR Series รุ่น Omron H3CR-A8E 100/240VC

SKU H3CR-A8E 100/240VC

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: H3CR-A8E 100/240VC
Country of origin:ญี่ปุ่น
Product Type: ตัวตั้งเวลาโซลิดสเตต
Payment: T/T, Western Union
Weight: 900g
Dimensions: 100 มม. x 60 มม. x 60 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ตัวตั้งเวลาแบบโซลิดสเตต Omron H3CR-A8E 100/240VC ได้รับการออกแบบทางวิศวกรรมเพื่อควบคุมลำดับการทำงานและการหน่วงเวลาอย่างแม่นยำ พร้อมมอบการควบคุมเวลาที่เชื่อถือได้ภายในแผงควบคุมอุตสาหกรรม รุ่น 8 พินนี้มีการกำหนดค่าเอาต์พุตเฉพาะตัว โดยรวม หน้าสัมผัส SPDT แบบจำกัดเวลา เข้ากับ หน้าสัมผัส SPDT แบบทันที ทำให้สามารถเปิดใช้งานวงจรรองได้ทันทีเมื่อจ่ายไฟ พร้อมกับการทำงานของระบบที่หน่วงเวลา ด้วยช่วงการทำงานที่กว้างและการออกแบบทางไฟฟ้าที่แข็งแรง จึงเหมาะเป็นองค์ประกอบหลักในการประสานงานของมอเตอร์สตาร์ตเตอร์ ระบบสายพานลำเลียง และลอจิกเครื่องจักรแบบลำดับขั้น

คุณสมบัติเด่น

เอาต์พุตหน้าสัมผัสคู่: รวมเอาต์พุตหน้าสัมผัส SPDT แบบจำกัดเวลา 1 ชุดและเอาต์พุตหน้าสัมผัส SPDT แบบทันที 1 ชุด เพื่อเริ่มต้นลำดับการทำงานขั้นสูง
ช่วงการทำงานกว้าง: เลือกช่วงเวลาได้ตั้งแต่ 0.05 วินาทีถึง 300 ชั่วโมง ครอบคลุมหลายช่วงที่เลือกได้ในภาคสนาม
แรงดันไฟเลี้ยงสากล: ทำงานได้อย่างเสถียรกับระบบไฟฟ้า AC ที่มีแรงดันผันผวนตั้งแต่ 100 ถึง 240 VAC (50/60 Hz)
ฐานเสียบมาตรฐาน: ใช้ฐานวงกลมแบบอ็อกทัล 8 พินที่เข้ากันได้กับซ็อกเก็ตอุตสาหกรรมมาตรฐาน
ไฟแสดงการวินิจฉัยที่ชัดเจน: LED ที่แผงด้านหน้าแสดงการตรวจสอบอินพุตไฟฟ้าและสถานะหน้าสัมผัสได้ทันที

การใช้งาน

การเปลี่ยนผ่านมอเตอร์สตาร์ตเตอร์แบบสตาร์-เดลตา: จัดการช่วงหน่วงของการเปลี่ยนผ่านชั่วขณะเพื่อป้องกันความเสียหายทางกล
การจัดลำดับระบบสายพานลำเลียง: กำหนดเวลาการเริ่มต้นสายพานตามลำดับเพื่อหลีกเลี่ยงการซ้อนทับของกระแสไฟกระชาก
ระบบอัตโนมัติเครื่องมือกล: เชื่อมโยงปั๊มหล่อลื่นหรือปั๊มระบายความร้อนเสริมกับช่วงหน่วงเวลาของสปินเดิล
อินเทอร์ล็อกแดมเปอร์ HVAC: ซิงโครไนซ์การทำงานของพัดลมกับรอบการเปิดแดมเปอร์อัตโนมัติ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Omron
รหัสรุ่น	H3CR-A8E 100/240VC
แรงดันไฟเลี้ยง	100 ถึง 240 VAC (50/60 Hz)
จำนวนพิน	8 พิน (ฐานอ็อกทัล)
ประเภทเอาต์พุต	SPDT แบบจำกัดเวลา (1c) + SPDT แบบทันที (1c)
พิกัดหน้าสัมผัส (โหลดความต้านทาน)	5 A ที่ 250 VAC / 30 VDC
ช่วงการตั้งเวลา	0.05 วินาที ถึง 300 ชั่วโมง (เลือกได้)
เวลารีเซ็ต	สูงสุด 0.1 วินาที
อุณหภูมิแวดล้อมขณะใช้งาน	-10 ถึง 55 องศาเซลเซียส (ไม่มีน้ำแข็งเกาะ)
น้ำหนักจัดส่ง (คำนวณ)	0.25 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	100 มม. x 60 มม. x 60 มม.

การเชื่อมต่อและอินเทอร์เฟซ

พินขั้วต่อ	การกำหนดฟังก์ชัน / วงจร
พิน 2	อินพุตแหล่งจ่ายไฟ (เฟส L1 / นิวทรัล)
พิน 7	อินพุตแหล่งจ่ายไฟ (L2 / เฟสสายไฟ)
พิน 1	หน้าสัมผัสทันที - ขั้วร่วม (COM)
พิน 3	หน้าสัมผัสทันที - ปกติเปิด (NO)
พิน 4	หน้าสัมผัสทันที - ปกติปิด (NC)
พิน 8	หน้าสัมผัสจำกัดเวลา - ขั้วร่วม (COM)
พิน 6	หน้าสัมผัสจำกัดเวลา - ปกติเปิด (NO)
พิน 5	หน้าสัมผัสจำกัดเวลา - ปกติปิด (NC)

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

รุ่น H3CR-A8E ถูกเลือกมาโดยเฉพาะเมื่อต้องการเริ่มต้นเส้นทางบายพาสหรือเส้นทางควบคุมอย่างรวดเร็วควบคู่กับวงจรหน่วงเวลา หากเปลี่ยนชุดนี้เป็น H3CR-A8 มาตรฐาน โปรดทราบว่ารุ่น A8 มาตรฐานใช้หน้าสัมผัส SPDT ทั้งสองชุดเป็นเอาต์พุตหน่วงเวลาจำกัดเวลา การเปลี่ยน A8E เป็น A8 โดยไม่แก้ไขการเดินสายฐานขั้วต่อจะทำให้ฟังก์ชันทันทีใช้งานไม่ได้ ส่งผลให้การอินเตอร์ล็อกหรือการเริ่มทำงานทันทีของอุปกรณ์เสริมล้มเหลว

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อสวิตช์โหลดเหนี่ยวนำ เช่น โซลินอยด์วาล์วหรือคอยล์คอนแทคเตอร์ขนาดใหญ่ ต้องติดตั้งอุปกรณ์ระงับแรงดันกระชากภายนอก (วงจร RC สำหรับ AC และไดโอดหน่วงสำหรับ DC) คร่อมโหลด การสวิตช์โหลดเหนี่ยวนำที่ไม่มีอุปกรณ์ป้องกันทำให้เกิดอาร์กที่หน้าสัมผัสสูง ลดอายุการใช้งานรีเลย์ภายในของ H3CR-A8E อย่างมาก และก่อให้เกิด EMI รบกวนโมดูลอินพุต PLC ข้างเคียง

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ใช้ซ็อกเก็ตที่ Omron รับรองเสมอ (เช่น P2CF-08 สำหรับการติดตั้งบนพื้นผิว/ราง DIN หรือ P3G-08 สำหรับการติดตั้งบนแผงแบบต่อสายด้านหลัง) รักษาแรงบิดสกรูขั้วต่อให้อยู่ระหว่าง 0.78 ถึง 1.18 N-m เพื่อป้องกันเกลียวหวาน พร้อมทั้งให้การเชื่อมต่อทางกลของตัวนำภาคสนามทนต่อแรงสั่นสะเทือน

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดไฟทั้งหมดที่จ่ายให้ซ็อกเก็ตและแผงสายไฟข้างเคียงก่อนใส่ ถอด หรือตั้งค่าชุดไทเมอร์ H3CR-A8E การไม่ปฏิบัติตามมาตรการความปลอดภัยนี้อาจทำให้เกิดอันตรายจากไฟฟ้าช็อตรุนแรง การไล่ตามผิวที่ขั้วต่อ หรือความเสียหายต่อชิ้นส่วนอิเล็กทรอนิกส์ภายใน

1

เลือกช่วงเวลาและโหมด: ปรับหน้าปัดด้านหน้าและสวิตช์กำหนดสเกลเพื่อตั้งค่าหน่วงเวลาที่ต้องการอย่างแม่นยำก่อนติดตั้งจริง

2

การติดตั้งซ็อกเก็ต: กดซ็อกเก็ตติดตั้ง P2CF-08 ที่เลือกไว้ให้เข้าล็อกกับราง DIN มาตรฐานขนาด 35 มม. ภายในตู้

3

การใส่และล็อกไทเมอร์: จัดแนวคีย์บอกทิศทางตรงกลางของฐาน 8 พินให้ตรงกับร่องคีย์ของซ็อกเก็ต กดลงให้แน่นจนเข้าที่ แล้วล็อกด้วยคลิปยึด Y92H-8

FAQ

ความแตกต่างที่สำคัญระหว่าง H3CR-A8E และ H3CR-A8 รุ่นมาตรฐานคืออะไร

H3CR-A8E มีเอาต์พุตจำกัดเวลาชนิด SPDT หนึ่งเอาต์พุต และเอาต์พุตทันทีชนิด SPDT หนึ่งเอาต์พุต ส่วน H3CR-A8 รุ่นมาตรฐานมีเอาต์พุตจำกัดเวลาชนิด SPDT สองเอาต์พุต โดยไม่มีความสามารถในการสวิตช์ทันที

ตัวตั้งเวลานี้รับอินพุตแรงดันไฟฟ้ากระแสตรงได้หรือไม่

ไม่ H3CR-A8E 100/240VC ออกแบบมาโดยเฉพาะสำหรับแรงดันไฟฟ้าสายกระแสสลับตั้งแต่ 100 ถึง 240 VAC การพยายามใช้งานรุ่นนี้กับไฟกระแสตรงจะทำให้เครื่องขัดข้องหรือทำงานผิดปกติ

มีซ็อกเก็ตใดบ้างที่ใช้ติดตั้ง H3CR-A8E ได้

ใช้งานร่วมกับซ็อกเก็ต P2CF-08 ได้อย่างสมบูรณ์สำหรับการติดตั้งบนพื้นผิวด้านหน้าหรือราง DIN และใช้ร่วมกับซ็อกเก็ต P3G-08 สำหรับการเชื่อมต่อจากด้านหลัง

หน้าสัมผัสทันทีจะเป็นอย่างไรเมื่อถอดแหล่งจ่ายไฟออก

หน้าสัมผัสทันทีจะตัดวงจรทันทีเมื่อถอดแหล่งจ่ายไฟที่พิน 2 และพิน 7 ออก โดยจะรีเซ็ตกลับไปเป็นสถานะปกติปิด
