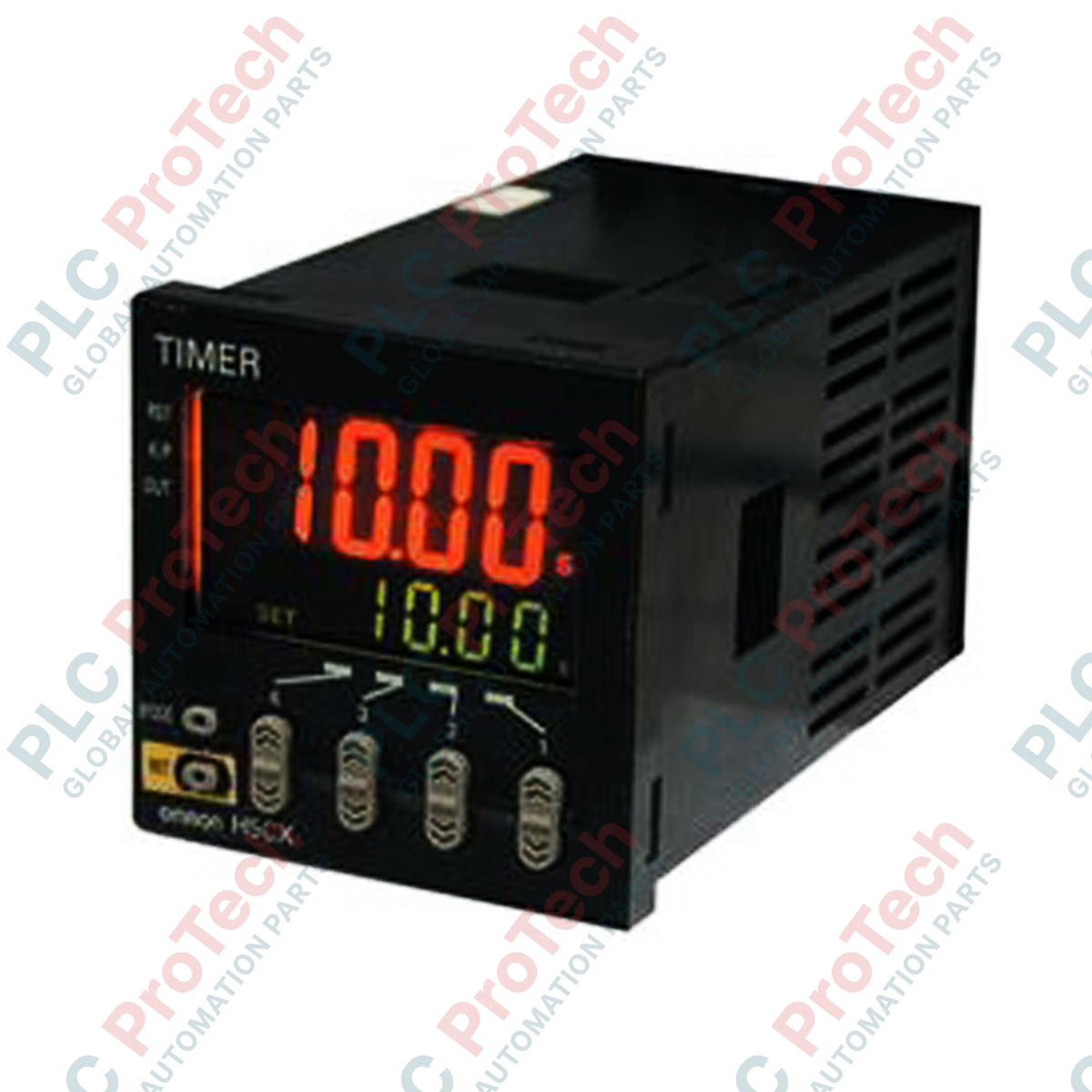

ออกแบบมาเพื่อควบคุมเวลาอย่างแม่นยำในสถาปัตยกรรมระบบอัตโนมัติอุตสาหกรรมที่ซับซ้อน Omron H5CX-A11-N คือตัวตั้งเวลาอเนกประสงค์แบบดิจิทัลขนาดกะทัดรัดพิเศษ ติดตั้งผ่านซ็อกเก็ต 11 พิน และทำงานด้วยแหล่งจ่ายไฟ AC ช่วงกว้าง 100 ถึง 240 โวลต์ อุปกรณ์ควบคุมที่มีความน่าเชื่อถือสูงนี้ผสานฟังก์ชันการตั้งเวลาแบบดิจิทัลขั้นสูงเข้ากับอินเทอร์เฟซจอแสดงผลสองสีที่อ่านง่าย ช่วยให้ตั้งค่าได้อย่างราบรื่นและดูผลการทำงานได้ทันทีจากหน้างาน ออกแบบมาเพื่ออายุการใช้งานยาวนานและประสิทธิภาพสูง H5CX-A11-N รองรับโหมดการตั้งเวลาและรูปแบบอินพุตหลากหลาย จึงปรับใช้กับแผงไฟฟ้ามาตรฐานและวงจรควบคุมเครื่องจักรได้ง่าย
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron Industrial Automation |
| รหัสรุ่น | H5CX-A11-N |
| แรงดันไฟฟ้าขณะทำงาน | 100 ถึง 240 VAC, 50/60 Hz |
| ช่วงแรงดันไฟฟ้าที่อนุญาต | 85% ถึง 110% ของแรงดันไฟฟ้าจ่ายที่กำหนด |
| การใช้พลังงาน | ประมาณ 9.4 VA (ที่ 240 VAC) |
| เอาต์พุตควบคุม | เอาต์พุตหน้าสัมผัส SPDT: 5 A ที่ 250 VAC / 30 VDC (โหลดแบบความต้านทาน) |
| ประเภทอินพุตภายนอก | อินพุตสัญญาณ รีเซ็ต และ Gate |
| ตัวเลือกตรรกะอินพุต | อินพุตไม่มีแรงดัน (หน้าสัมผัส/ทรานซิสเตอร์ NPN) / อินพุตแรงดัน (PNP) |
| ความสูงอักขระ | ค่าปัจจุบัน (PV): 12 มม. (สีแดง); ค่าที่ตั้งไว้ (SV): 6 มม. (สีเขียว) |
| ขนาดตัวเครื่อง | 48 x 48 x 84.1 มม. (1/16 DIN) |
| อุณหภูมิแวดล้อมขณะทำงาน | -10 ถึง 55 องศาเซลเซียส (ไม่มีน้ำแข็งหรือการควบแน่น) |
| อุณหภูมิในการจัดเก็บ | -25 ถึง 65 องศาเซลเซียส (ไม่มีน้ำแข็งหรือการควบแน่น) |
| น้ำหนักจัดส่ง (คำนวณ) | 0.30 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 110 x 60 x 60 มม. |
อุปกรณ์นี้ใช้ซ็อกเก็ตกลมมาตรฐาน 11 พินสำหรับการเชื่อมต่อทางไฟฟ้าทั้งหมด ให้จับคู่และยึดการเชื่อมต่อให้ถูกต้องตามตารางผังพินด้านล่าง:
| หมายเลขพินขั้วต่อ | การกำหนดฟังก์ชัน |
|---|---|
| พิน 1 | ขั้วร่วมอินพุตภายนอก (อ้างอิง 0 V) |
| พิน 2 | ขั้วจ่ายไฟ (นิวทรัล / L2) |
| พิน 3 | อินพุตสัญญาณ (เริ่มการจับเวลา) |
| พิน 4 | อินพุตรีเซ็ต |
| พิน 5 | อินพุต Gate (หยุดชั่วคราวของตัวตั้งเวลา) |
| พิน 8 | เอาต์พุตควบคุม - NC (หน้าสัมผัสปกติปิด) |
| พิน 9 | เอาต์พุตควบคุม - NO (หน้าสัมผัสปกติเปิด) |
| พิน 10 | ขั้วจ่ายไฟ (สายไฟ / L1) |
| พิน 11 | เอาต์พุตควบคุม - COM (หน้าสัมผัสร่วม) |
| พิน 6, 7 | ไม่มีการเชื่อมต่อภายใน (ห้ามต่อสาย) |
H5CX-A11-N รุ่นใหม่เป็นรุ่นต่อโดยตรงจากรุ่นเก่าที่ไม่ใช่รุ่น N (เช่น H5CX-A11) รุ่นปรับปรุงนี้มีความสว่างของหน้าจอเพิ่มขึ้นและโครงสร้างพารามิเตอร์เฟิร์มแวร์ที่ปรับปรุงใหม่ เมื่อติดตั้งรุ่นที่กำกับด้วย "N" ให้ตรวจสอบการตั้งค่าพารามิเตอร์ผ่านระบบปุ่มกดด้านหน้า เนื่องจากค่าเริ่มต้นจากโรงงานอาจแตกต่างจากรุ่นเก่าที่เลิกใช้งานแล้วเล็กน้อย ขนาดตัวเครื่อง การจัดเรียงขั้วต่อ 11 พิน และจุดยึดยังคงรองรับการใช้งานร่วมกับรุ่นเดิมได้อย่างสมบูรณ์
หลีกเลี่ยงการเดินสายอินพุตสัญญาณ (ขา 1, 3, 4, 5) ในท่อร้อยสายเดียวกับสายไฟกำลังหรือสายมอเตอร์ AC ขนาดใหญ่ เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า สไปก์ความถี่สูงทั่วไปอาจเลี่ยงผ่านตัวกรองอินพุตและทำให้เกิดการเริ่มทำงานหลอกหรือการรีเซ็ตโดยไม่คาดคิด หากติดตั้งในตู้ไฟฟ้าที่ไม่มีการระบายอากาศร่วมกับอุปกรณ์กระแสสูง (เช่น ไดรฟ์มอเตอร์หรือรีเลย์โซลิดสเตต) ต้องตรวจสอบให้อุณหภูมิแวดล้อมเฉพาะจุดไม่สูงเกินเกณฑ์การทำงาน 55 องศาเซลเซียสอย่างต่อเนื่อง
ก่อนจ่ายไฟให้ระบบ ให้ตรวจสอบว่าอุปกรณ์ควบคุมภายนอกทำงานด้วยลอจิก NPN แบบโอเพนคอลเลกเตอร์ หรือ PNP แบบซอร์ส ต้องตั้งค่าตัวเลือกอินพุตภายในผ่านปุ่มควบคุมให้สอดคล้องกับลอจิกดังกล่าวอย่างถูกต้อง การตั้งค่าไม่ตรงกันอาจทำให้ตัวตั้งเวลาไม่ตรวจจับพัลส์สัญญาณอินพุต เมื่อใช้ฟังก์ชันรีเซ็ต ตรวจสอบให้แน่ใจว่าได้เลือกความกว้างพัลส์หน้าสัมผัสขั้นต่ำ 1 มิลลิวินาทีหรือ 20 มิลลิวินาที ตามข้อกำหนดการกรองการเด้งของปุ่มในเมนูพารามิเตอร์ภายใน
