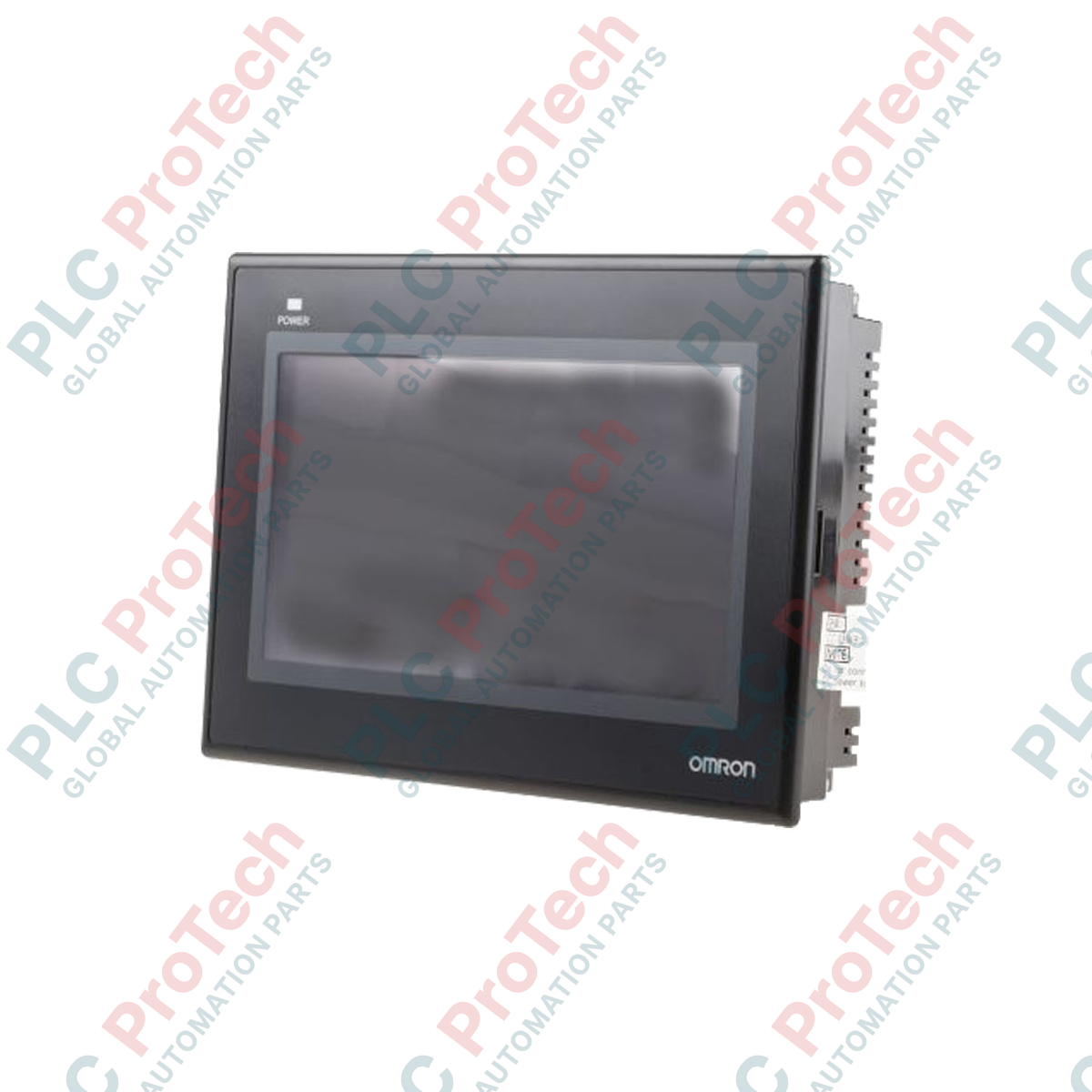

Omron NB7W-TW01B เทอร์มินัลแบบโปรแกรมได้ ซีรีส์ NB

SKU NB7W-TW01B

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NB7W-TW01B
Country of origin:ญี่ปุ่น
Product Type: แผงควบคุมผู้ใช้งาน HMI
Payment: T/T, Western Union
Weight: 1000g
Dimensions: 202 มม. x 148 มม. x 46 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

เพื่ออำนวยความสะดวกในการแสดงผลและควบคุมอินเทอร์เฟซระดับเครื่องจักรประสิทธิภาพสูง Omron NB7W-TW01B จึงมาพร้อมจอ TFT LCD แบบไวด์สกรีนขนาด 7 นิ้ว ซึ่งออกแบบมาให้ทำงานในระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ เทอร์มินัลนี้รองรับการแสดงผลสี 65,536 สี และความละเอียดคมชัด 800 x 480 พิกเซล ช่วยให้ผู้ปฏิบัติงานในโรงงานมองเห็นข้อมูลการวินิจฉัย ค่ากระบวนการ และเมนูแบบโต้ตอบได้อย่างชัดเจน อุปกรณ์นี้ติดตั้ง พอร์ตอีเทอร์เน็ต 10/100 Base-T ในตัว ช่วยให้เชื่อมต่อเครือข่ายกับ PLC ของ Omron และอุปกรณ์ภายนอกภาคสนามได้อย่างราบรื่น พร้อมรองรับการถ่ายโอนข้อมูลอย่างรวดเร็ว การตรวจสอบระยะไกล และการซิงโครไนซ์โปรเจกต์ผ่านโครงสร้างพื้นฐานเครือข่ายมาตรฐาน

คุณสมบัติเด่น

คุณภาพการแสดงผล: จอ TFT แบบไวด์สกรีนขนาด 7 นิ้ว ความละเอียด WVGA 800 x 480 สำหรับการแสดงผลกราฟิกที่คมชัด
แบ็กไลต์อายุการใช้งานยาวนาน: แบ็กไลต์ LED ประหยัดพลังงานที่มีอายุการทำงานสูงสุด 50,000 ชั่วโมงที่ 25 degC
อินเทอร์เฟซสัมผัสที่ทนทาน: หน้าจอสัมผัสแบบเมมเบรนรีซิสทีฟแอนะล็อก ความละเอียด 1024 x 1024 ออกแบบมาให้รองรับการกดป้อนข้อมูล 1 ล้านครั้ง
การเชื่อมต่อเครือข่าย: พอร์ตอีเทอร์เน็ต RJ45 ในตัวที่รองรับการสื่อสารความเร็วสูงและการแสดงผลระยะไกล
รองรับ USB อย่างอเนกประสงค์: มาพร้อมพอร์ต USB Host สำหรับบันทึกข้อมูลกระบวนการลงในหน่วยความจำ USB โดยตรง และพอร์ต USB Client สำหรับเขียนโปรแกรมและถ่ายโอนโปรเจกต์
หน่วยความจำขนาดใหญ่: หน่วยความจำภายใน 128 MB สำหรับจัดการอินเทอร์เฟซกราฟิกที่มีรายละเอียด การจัดวางหน้าจอหลายภาษา และประวัติการแจ้งเตือนจำนวนมาก

การใช้งานในอุตสาหกรรมทั่วไป

ระบบขนถ่ายวัสดุและแผงควบคุมสายพานลำเลียงแบบซิงโครไนซ์
สายเครื่องจักรสำหรับบรรจุ คัดแยก และห่อ
สถานีตรวจวัดน้ำและน้ำเสียที่ต้องการชุดติดตั้งบนแผงที่ทนทาน
ระบบแปรรูปอาหารและระบบการผลิตเสริมที่มีข้อจำกัดด้านพื้นที่อย่างเข้มงวด

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Omron
หมายเลขรุ่น	NB7W-TW01B
ขนาดและประเภทจอแสดงผล	จอ TFT LCD แบบไวด์สกรีนขนาด 7 นิ้ว
ความละเอียด	800 x 480 พิกเซล
อายุการใช้งานแบ็กไลต์	50,000 ชั่วโมงการทำงาน (ที่ 25 degC)
ประเภทแผงสัมผัส	เมมเบรนแอนะล็อกแบบรีซิสทีฟ (ความละเอียด 1024 x 1024)
แรงดันไฟเลี้ยง	24 VDC (ช่วงที่ยอมรับได้: 20.4 ถึง 27.6 VDC)
การใช้พลังงาน	สูงสุด 11 W
พื้นที่จัดเก็บข้อมูลภายใน	128 MB (รวมพาร์ติชันระบบ)
แผงป้องกันด้านหน้า	เทียบเท่า IP65 (ป้องกันฝุ่นและทนต่อแรงฉีดน้ำ)
น้ำหนักสุทธิของเครื่อง	1.0 กก.
น้ำหนักขณะจัดส่ง (คำนวณ)	2.0 กก.
ขนาด (W x H x D)	202 มม. x 148 มม. x 46 มม.
ขนาดช่องเจาะแผง	191.0 มม. x 137.0 มม. (W x H)

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ต / อินเทอร์เฟซ	ประเภทการเชื่อมต่อทางกายภาพ	การกำหนดฟังก์ชัน
COM1	D-Sub 9-pin Male	การสื่อสารแบบอนุกรม RS-232C กับตัวควบคุมโฮสต์
COM2	D-Sub 9-pin Female	การสื่อสารแบบอนุกรม RS-232C / RS-422A / RS-485
Ethernet	RJ45	เครือข่าย Base-T ความเร็ว 10/100 Mbps และอินเทอร์เฟซโฮสต์ PLC
USB Host	USB Type A	บันทึกข้อมูลลงในแฟลชไดรฟ์ภายนอกและส่งออกฐานข้อมูล
USB Client	USB Type B	ดาวน์โหลด/อัปโหลดโปรแกรมหน้าจอความเร็วสูงผ่าน NB-Designer

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

NB7W-TW01B มีพอร์ต Ethernet ในตัว ซึ่งแตกต่างจากรุ่น NB7W-TW00B ที่เป็นรุ่นอนุกรมเท่านั้น การกำหนดค่าที่สร้างด้วย NB-Designer สามารถแปลงระหว่างรุ่นเหล่านี้ได้ง่ายโดยเปลี่ยนพารามิเตอร์ฮาร์ดแวร์ HMI เป้าหมายภายในคุณสมบัติซอฟต์แวร์ รุ่นนี้รองรับการใช้งานย้อนกลับกับเทมเพลตการสื่อสารแบบอนุกรมของ Omron CP และ CJ รุ่นเก่า ช่วยให้ปรับปรุงระบบเดิมโดยติดตั้งแทนได้ง่าย

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ตรวจสอบให้แน่ใจว่าขนาดช่องเจาะแผงเป็นไปตามข้อกำหนด 191 มม. x 137 มม. อย่างเคร่งครัด การขันขายึดแน่นเกินไปอาจทำให้กรอบพลาสติกบิดงอ ส่งผลให้ซีลเสื่อมสภาพหรือเกิดแรงกดไม่สม่ำเสมอบนเมมเบรนหน้าจอสัมผัสแบบตัวต้านทาน ซึ่งอาจทำให้เกิดการสัมผัสหลอกได้ ช่องระบายความร้อนแบบพาสซีฟที่ด้านหลังตัวเครื่องต้องไม่ถูกกีดขวางเมื่อติดตั้งภายในตู้ปิด

เคล็ดลับการเริ่มใช้งานและการเดินสาย

สำหรับสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนสูง ให้ต่อขา Functional Ground (FG) โดยตรงเข้ากับบัสกราวด์ทองแดงเฉพาะ เมื่อสร้างการเชื่อมต่อแบบอนุกรมผ่าน COM1 หรือ COM2 ให้ตรวจสอบว่าการจัดขาสายเคเบิลเป็นไปตามรูปแบบการเดินสายที่ Omron แนะนำ เนื่องจากสายเคเบิล RS-232 แบบ null-modem ทั่วไปจะทำให้การสื่อสารไม่สามารถเริ่มต้นได้

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดไฟสายไฟทั้งหมดก่อนเริ่มงานติดตั้งทางกายภาพหรือเดินสาย ตรวจสอบให้แน่ใจว่าแรงดันไฟจ่ายจำกัดอยู่ที่ 24 VDC (+/- 15%) การทำงานกับฮาร์ดแวร์ที่มีกระแสไฟฟ้าอาจทำให้ส่วนประกอบเสียหาย เกิดไฟฟ้าลัดวงจร และการทำงานไม่เสถียร

1

การตรวจสอบช่องเจาะ: เตรียมช่องเจาะสี่เหลี่ยมผืนผ้าขนาด 191.0 มม. x 137.0 มม. ให้แม่นยำบนประตูตู้ ขัดขอบโลหะที่ขรุขระให้เรียบเพื่อป้องกันการฉีกขาดของซีลยางในตัว

2

การติดตั้งให้แน่นหนา: สอดอุปกรณ์เข้าจากด้านหน้าช่องเจาะของแผง ขันขายึดสำหรับติดตั้งที่ให้มาเป็นลำดับโดยรอบทุกด้าน จนกระทั่งซีลกรอบด้านหน้าสัมผัสเสมอกับพื้นผิวแผง

3

การต่อลงกราวด์ที่ขั้วต่อ: เชื่อมต่อสายไฟ 24 VDC และต่อสายกราวด์เฉพาะจากขั้ว FG ไปยังจุดกราวด์ที่เชื่อถือได้

FAQ

ความแตกต่างหลักระหว่างรุ่น TW01B และ TW00B คืออะไร?

NB7W-TW01B มาพร้อมพอร์ตอีเทอร์เน็ต 10/100 Base-T ในตัวสำหรับการสื่อสารผ่านเครือข่าย ขณะที่รุ่น TW00B รองรับเฉพาะการเชื่อมต่อแบบอนุกรม

ใช้ซอฟต์แวร์เขียนโปรแกรมใดในการออกแบบหน้าจอสำหรับ HMI นี้?

เทอร์มินัลนี้ตั้งโปรแกรมด้วยซอฟต์แวร์ Omron NB-Designer ซึ่งรองรับการกำหนดค่า การสร้างหน้าจอ และการจำลองแบบออฟไลน์

ขนาดช่องเจาะสำหรับติดตั้งที่แนะนำคือเท่าใด?

ช่องเจาะแผงต้องมีขนาดพอดี 191.0 มม. ในแนวนอน x 137.0 มม. ในแนวตั้ง เพื่อให้ติดตั้งได้พอดีและคงระดับการปิดผนึกของแผงด้านหน้าตามมาตรฐาน IP65
