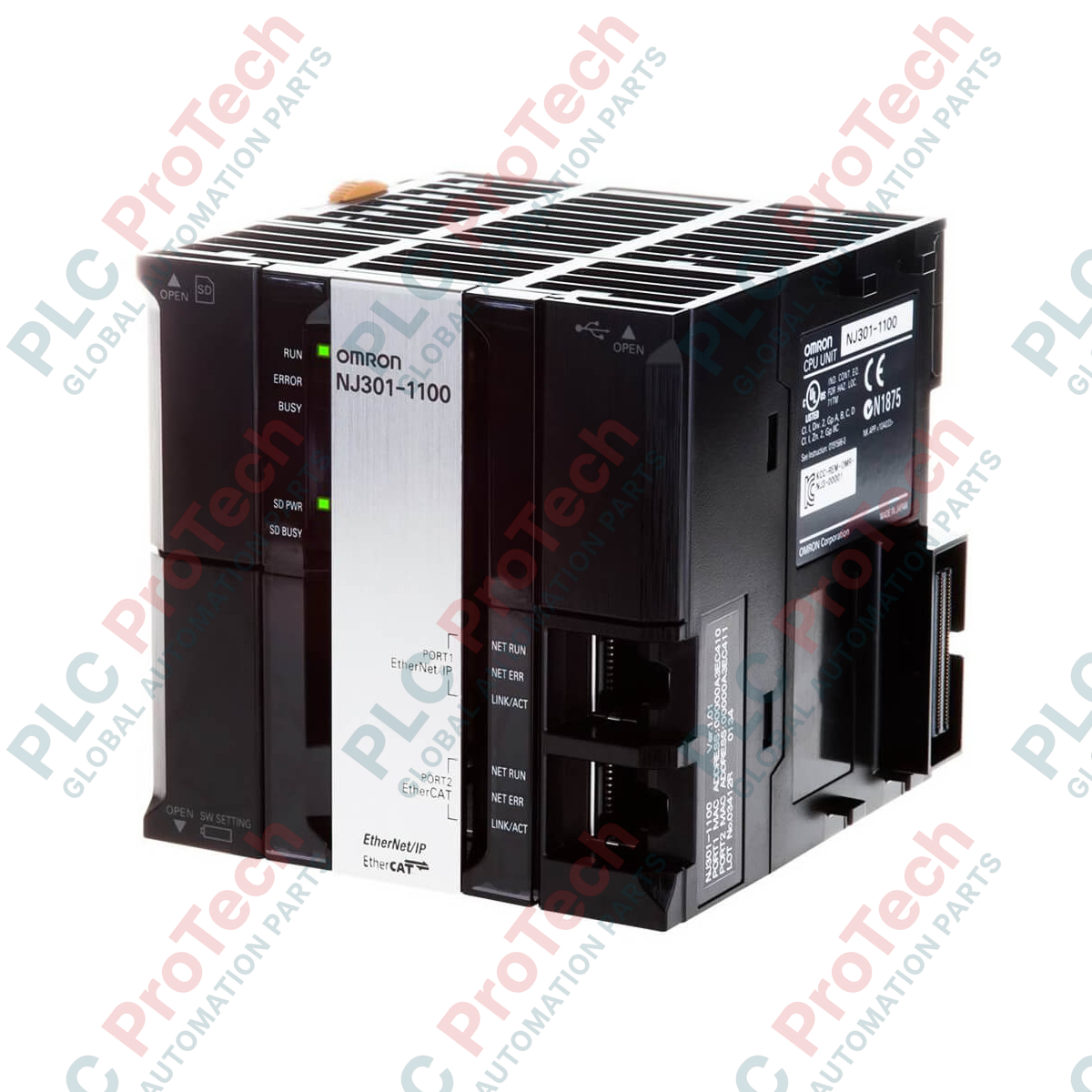

ด้วยการผสานการควบคุมการเคลื่อนที่ความเร็วสูงและการควบคุมลำดับไว้ในเอนจินฐานข้อมูลแบบรวมศูนย์ Omron NJ301-1100 จึงทำหน้าที่เป็นหน่วยประมวลผลกลางประสิทธิภาพสูงภายในแพลตฟอร์มระบบอัตโนมัติ Sysmac NJ คอนโทรลเลอร์นี้ออกแบบมาเพื่อจัดการแกนซิงโครไนซ์สูงสุด 4 แกน และแกนทั้งหมดสูงสุด 15 แกน (รวมแกนเสมือน) จึงเหมาะอย่างยิ่งสำหรับโครงการระบบอัตโนมัติของเครื่องจักรขนาดกะทัดรัดถึงขนาดกลาง ด้วยเวลารอบการทำงานของงานหลักที่รวดเร็ว 0.5 ms และหน่วยความจำตัวแปรขนาด 2.5 MB อุปกรณ์นี้จึงช่วยให้การประมวลผลลอจิกและโปรไฟล์การเคลื่อนที่ที่ซับซ้อนเป็นไปอย่างตอบสนองรวดเร็วและกำหนดผลลัพธ์ได้แน่นอน อินเทอร์เฟซการสื่อสารมาตรฐานในตัวประกอบด้วย มาสเตอร์ EtherCAT, EtherNet/IP และ USB ช่วยให้การผสานรวมในแนวดิ่งและการสื่อสารกับอุปกรณ์ภาคสนามเป็นไปอย่างราบรื่นและมีประสิทธิภาพ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รุ่น / SKU | NJ301-1100 |
| ซีรีส์คอนโทรลเลอร์ | Sysmac NJ3 |
| ความสามารถด้านฟังก์ชัน | การควบคุมการเคลื่อนที่ การควบคุมลำดับ |
| จำนวนแกนซิงโครนัส (สูงสุด) | 4 |
| จำนวนแกนทั้งหมด (สูงสุด รวมแกนเสมือน) | 15 |
| เวลารอบการทำงานของงานหลัก | 0.5 ms |
| ความจุหน่วยความจำตัวแปร | 2.5 MB |
| พอร์ตการสื่อสารในตัว | มาสเตอร์ EtherCAT, EtherNet/IP, USB (Type-B) |
| ระบบบัสขยายภายในเครื่อง | บัส CJ I/O (รองรับยูนิตขยายสูงสุด 40 ยูนิต) |
| ความจุโหนด I/O ระยะไกล | สูงสุด 192 โหนด |
| ขนาดเครื่อง (L x W x H) | 90 mm x 90 mm x 90 mm |
| น้ำหนักเครื่อง | 530 g (0.53 kg) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 2.00 kg |
| พอร์ต / อินเทอร์เฟซ | ขั้วต่อทางกายภาพ | ฟังก์ชัน / การกำหนด |
|---|---|---|
| พอร์ต EtherCAT | RJ45 (มีชีลด์) | มาสเตอร์เครือข่ายแบบเรียลไทม์สำหรับเซอร์โวไดรฟ์ ไดรฟ์ปรับความเร็วรอบ และโมดูลเทอร์มินัล I/O ระยะไกล |
| พอร์ต EtherNet/IP | RJ45 (มีชีลด์) | การสื่อสารระหว่างโฮสต์ การเขียนโปรแกรม HMI การแลกเปลี่ยนข้อมูล PLC แบบเพียร์ทูเพียร์ และการเชื่อมต่อดาต้าลิงก์ของแท็ก |
| พอร์ต USB | USB 2.0 Type-B | จุดเชื่อมต่อภายในเครื่องโดยตรงสำหรับซอฟต์แวร์วิศวกรรม Sysmac Studio |
CPU NJ301-1100 ผสานรูปแบบทางกายภาพแบบเดิมของซีรีส์ CJ ขณะทำงานบนสถาปัตยกรรมเฟิร์มแวร์ Sysmac NJ รุ่นใหม่ โปรดทราบว่าแม้โมดูล I/O ซีรีส์ CJ จะเข้ากันได้ทางกายภาพและติดตั้งโดยตรงบนบัสภายในเครื่องได้ แต่ต้องลงทะเบียนโมดูลเหล่านี้ในเครื่องมือกำหนดค่า Sysmac Studio แทน CX-Programmer รุ่นเดิม โปรแกรมที่พัฒนาสำหรับ PLC รุ่น CJ1/CJ2 ไม่สามารถดาวน์โหลดได้โดยตรง และต้องแปลงภายใน Sysmac Studio ก่อนเรียกใช้งาน
เมื่อใช้งานชุดขยายบัส I/O ของ CJ ร่วมกับโมดูลสื่อสารความหนาแน่นสูงหรือโมดูลแอนะล็อกกระแสสูง ให้คำนวณการใช้กระแสรวมบนรางภายใน 5 VDC และ 24 VDC อย่างรอบคอบ ตรวจสอบให้แน่ใจว่าชุดจ่ายไฟ (PSU) ที่เลือกสามารถจ่ายกระแสตามที่คำนวณได้ นอกจากนี้ ให้เว้นระยะห่างเหนือและใต้ชุดแร็กอย่างน้อย 20 มม. เพื่อให้อากาศหมุนเวียนระบายความร้อนได้อย่างเพียงพอ หากมีพื้นที่ระบายความร้อนไม่เพียงพอ อาจทำให้เกิดความร้อนสะสมเฉพาะจุดและทำให้หน่วยความจำเสียหายหรือเกิดข้อผิดพลาดจากวอตช์ด็อกได้
ใช้สายเคเบิลคู่บิดเกลียวแบบมีชีลด์สองชั้น (STP) ประเภท Category 5e หรือสูงกว่าเสมอสำหรับการเชื่อมต่อ EtherCAT และ EtherNet/IP เพื่อป้องกันสัญญาณรบกวนจากกราวด์ลูปบนสายสื่อสาร ให้ต่อขั้วกราวด์ฟังก์ชัน (FG) ของชุดจ่ายไฟและแร็ก CPU เข้ากับบล็อกกราวด์ความต้านทานต่ำเฉพาะ (น้อยกว่า 100 โอห์ม) ด้วยตัวนำขนาดใหญ่ ตรวจสอบให้แน่ใจว่าชีลด์ของสาย EtherCAT สัมผัสกับเปลือกโลหะของคอนเน็กเตอร์ RJ45 อย่างต่อเนื่องและครบถ้วน
ถอดแหล่งจ่ายไฟฟ้าทั้งหมดก่อนติดตั้งทางกายภาพ เดินสายไฟ หรือเปลี่ยนส่วนประกอบ ห้ามเสียบหรือถอดโมดูล I/O ซีรีส์ CJ ออกจากบัสระบบขณะที่ CPU เปิดอยู่ การไม่ปฏิบัติตามอาจทำให้ไดรเวอร์บัสภายในของ CPU และโมดูลขยายที่อยู่ติดกันเสียหาย
ติดตั้งชุด CPU และโมดูลจ่ายไฟที่อยู่ติดกันให้แน่นหนาบนราง DIN มาตรฐานขนาด 35 มม. หรือติดตั้งโดยตรงกับแผงแบ็กเพลนโดยใช้ขายึดในตัว
เลื่อนคอนเน็กเตอร์ด้านข้างเข้าหากันจนตัวล็อกคลิกเข้าที่ เพื่อยึดโมดูล CPU เข้ากับชุดจ่ายไฟทางด้านซ้ายและโมดูลซีรีส์ CJ ทางด้านขวา
ต่อสายเคเบิลเครือข่ายสื่อสารอุตสาหกรรมเข้ากับพอร์ต RJ45 เฉพาะ (EtherCAT และ EtherNet/IP) โดยตรวจสอบให้แน่ใจว่ามีการรองรับแรงดึงและการจัดการชีลด์อย่างเหมาะสม
เชื่อมต่อกราวด์ฟังก์ชันหลักเข้ากับขั้วกราวด์แร็กเฉพาะ จากนั้นจ่ายแรงดันไฟเลี้ยงหลักและตรวจสอบลำดับการบูตที่สำเร็จผ่านไฟวินิจฉัย LED บนแผงหน้าปัด
