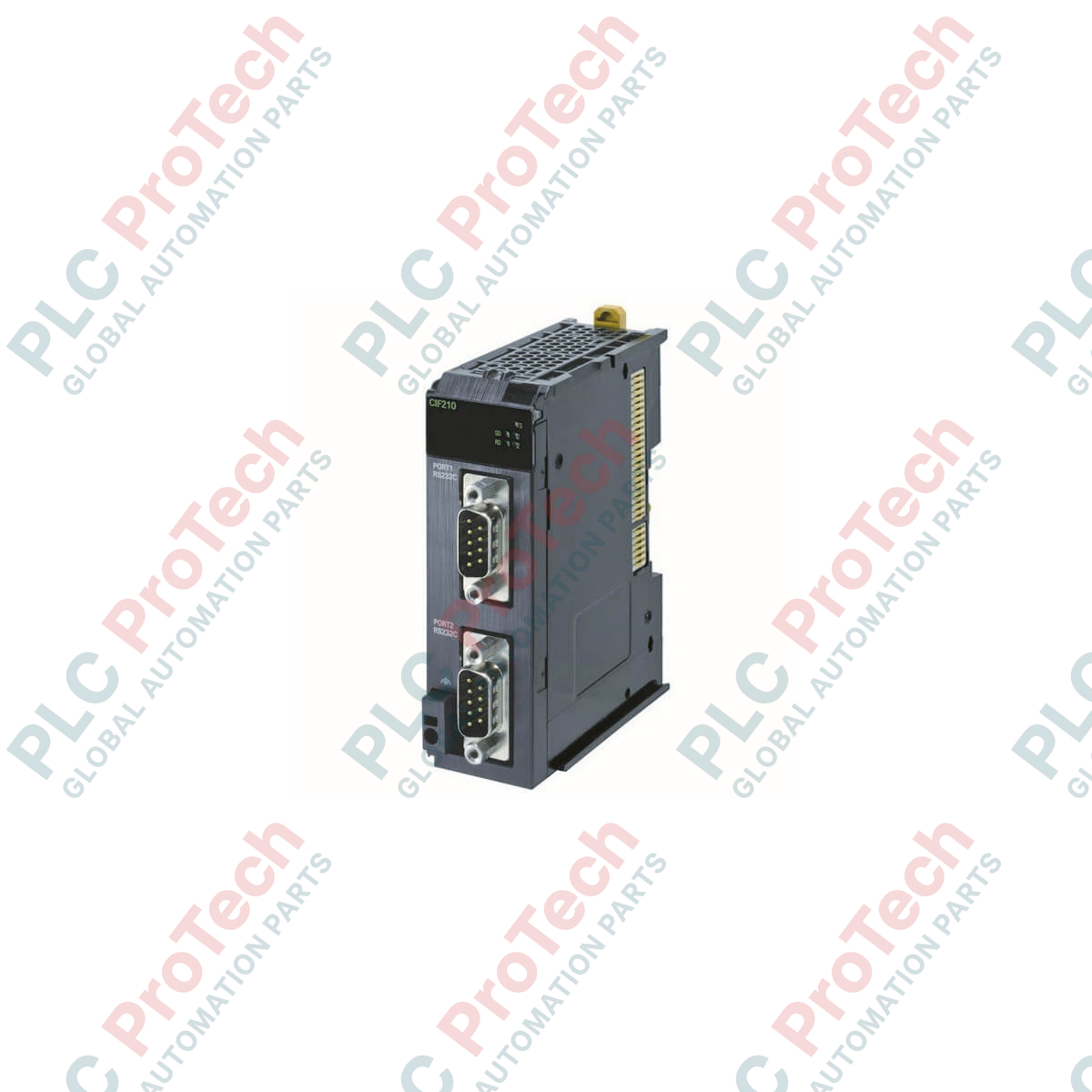

การผสานรวมเครื่องมืออนุกรมรุ่นเก่าและอุปกรณ์ต่อพ่วงจากผู้ผลิตรายอื่นเข้ากับสถาปัตยกรรม Sysmac รุ่นใหม่ทำได้ง่ายขึ้นด้วย Omron NX-CIF210 ยูนิต อินเทอร์เฟซการสื่อสารแบบอนุกรมความหนาแน่นสูงนี้ช่วยเพิ่มขีดความสามารถของระบบ I/O ซีรีส์ NX และแร็ก CPU NJ/NX ด้วยการเพิ่มพอร์ต RS-232C แบบไม่แยกวงจรอิสระสองพอร์ต โดยทำงานเป็นหลักในโหมดการส่งข้อมูลแบบ "ไม่มีโปรโตคอล" จึงสามารถแลกเปลี่ยนข้อมูล ASCII ดิบหรือข้อมูลเลขฐานสิบหกกับอุปกรณ์ต่าง ๆ เช่น เครื่องอ่านบาร์โค้ด เครื่องชั่งน้ำหนัก และเซนเซอร์อุตสาหกรรมได้โดยไม่ต้องใช้ชุดโปรโตคอลที่ซับซ้อน
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / รายละเอียด |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | NX-CIF210 |
| ซีรีส์ผลิตภัณฑ์ | ระบบ I/O ซีรีส์ NX |
| ประเภทโมดูล | ยูนิตอินเทอร์เฟซการสื่อสารแบบอนุกรม |
| จำนวนพอร์ต | 2 |
| อินเทอร์เฟซทางกายภาพ | RS-232C (ขั้วต่อ D-Sub 9 พินตัวเมีย) |
| โปรโตคอลการสื่อสาร | ไม่มีโปรโตคอล (รองรับ Host Link ได้ขึ้นอยู่กับการกำหนดค่าของคอนโทรลเลอร์หลัก) |
| วิธีการแยกวงจร | ไม่มีการแยกวงจร (ระหว่างพอร์ตหรือวงจรบัสภายใน) |
| ขนาดผลิตภัณฑ์ | 100 มม. (สูง) x 30 มม. (กว้าง) x 71 มม. (ลึก) |
| น้ำหนักสุทธิ | 0.091 กก. (91 กรัม) |
| น้ำหนักจัดส่ง (คำนวณ) | 1.50 กก. (รวมบรรจุภัณฑ์ป้องกันสำหรับการจัดจำหน่าย) |
| ประเทศต้นกำเนิด | ญี่ปุ่น |
อุปกรณ์นี้มีขั้วต่อ D-sub 9 พินแบบหันไปด้านหน้าจำนวนสองช่อง การกำหนดพินเป็นไปตามรูปแบบสัญญาณ RS-232C มาตรฐาน:
| หมายเลขพิน | ตัวย่อสัญญาณ | ทิศทางสัญญาณ | คำอธิบาย |
|---|---|---|---|
| 1 | CD | อินพุต | ตรวจจับพาหะ |
| 2 | RDD (RXD) | อินพุต | ข้อมูลรับเข้า |
| 3 | SDR (TXD) | เอาต์พุต | ข้อมูลส่งออก |
| 4 | DTR | เอาต์พุต | เทอร์มินัลข้อมูลพร้อม |
| 5 | SG | -- | กราวด์สัญญาณ |
| 6 | DSR | อินพุต | ชุดข้อมูลพร้อม |
| 7 | RTS | เอาต์พุต | คำขอส่งข้อมูล |
| 8 | CTS | อินพุต | พร้อมส่งข้อมูล |
| 9 | RI | อินพุต | สัญญาณแสดงการเรียกเข้า |
สำหรับการติดตั้งที่ต้องใช้ขั้วต่อแบบกดเข้าล็อกโดยไม่ใช้สกรู แทนขั้วต่อ D-Sub 9, NX-CIF101 มีพอร์ต RS-232C แบบช่องสัญญาณเดียว หากต้องการการสื่อสารอนุกรม RS-422A หรือ RS-485 ควรเลือก NX-CIF105 แทน โปรดยืนยันความเข้ากันได้ของเฟิร์มแวร์ภายใน Sysmac Studio เมื่อใช้งานยูนิตรุ่นเก่าร่วมกับคอนโทรลเลอร์ NX1P2 หรือ NX102 รุ่นใหม่กว่า
เนื่องจากโมดูลนี้ไม่มีการแยกวงจร โปรดตรวจสอบให้แน่ใจว่ากราวด์ของระบบ NX-series และกราวด์ของอุปกรณ์ RS-232C ที่เชื่อมต่อมีศักย์ไฟฟ้าเท่ากัน ความต่างศักย์อย่างมีนัยสำคัญอาจทำให้เกิดกระแสในวงจรกราวด์ลูป ส่งผลให้เกิดข้อผิดพลาดในการสื่อสารหรือทำให้ไอซีทรานซีฟเวอร์ของโมดูลเสียหายถาวร เพื่อรักษาความสมบูรณ์ของสัญญาณ ความยาวสายสูงสุดที่อนุญาตสำหรับการเชื่อมต่อ RS-232C คือ 15 เมตรอย่างเคร่งครัด
เมื่อประกอบสาย RS-232C แบบกำหนดเอง ให้ต่อชีลด์ของสายเข้ากับฝาครอบโลหะของขั้วต่อ D-Sub เฉพาะด้าน NX-CIF210 เท่านั้น เส้นทางนี้จะนำสัญญาณรบกวนความถี่สูงเข้าสู่ระบบกราวด์ของราง DIN โดยตรง หากเกิดความล้มเหลวในการสื่อสารระหว่างเริ่มต้นระบบ ให้ใช้เครื่องมือตรวจสอบของ Sysmac Studio เพื่อตรวจสอบว่าความยาวเฟรมตรงกับการกำหนดค่าบัฟเฟอร์ในตารางจัดสรรหน่วยความจำหรือไม่
แยกแหล่งจ่ายไฟควบคุม 24 VDC ของ NX-bus และอุปกรณ์อนุกรมที่เชื่อมต่อทั้งหมดออกจากระบบโดยสมบูรณ์ทุกครั้ง ก่อนติดตั้ง เลื่อน หรือถอดยูนิต การไม่ตัดไฟของชุดประกอบทั้งหมดอาจทำให้การสื่อสารผ่านแบ็กเพลนถูกล็อก หรือทำให้หน้าสัมผัสบัสภายในเสียหาย
จัดแนวรางนำสำหรับเชื่อมต่อของ NX-CIF210 ให้ตรงกับยูนิต NX ที่อยู่ติดกันบนราง DIN แล้วเลื่อนโมดูลเข้าหากันจนตัวล็อกด้านข้างคลิกเข้าที่
เกี่ยวสลักยึดด้านล่างเข้ากับราง DIN แล้วกดขึ้นเบา ๆ จนโมดูลล็อกเข้าที่อย่างแน่นหนา
เสียบสายขั้วต่อ D-Sub 9 พิน แล้วขันสกรูยึดด้วยมือให้แน่น เพื่อป้องกันหน้าสัมผัสหลวมและคงเส้นทางชีลด์ให้ต่อเนื่อง
