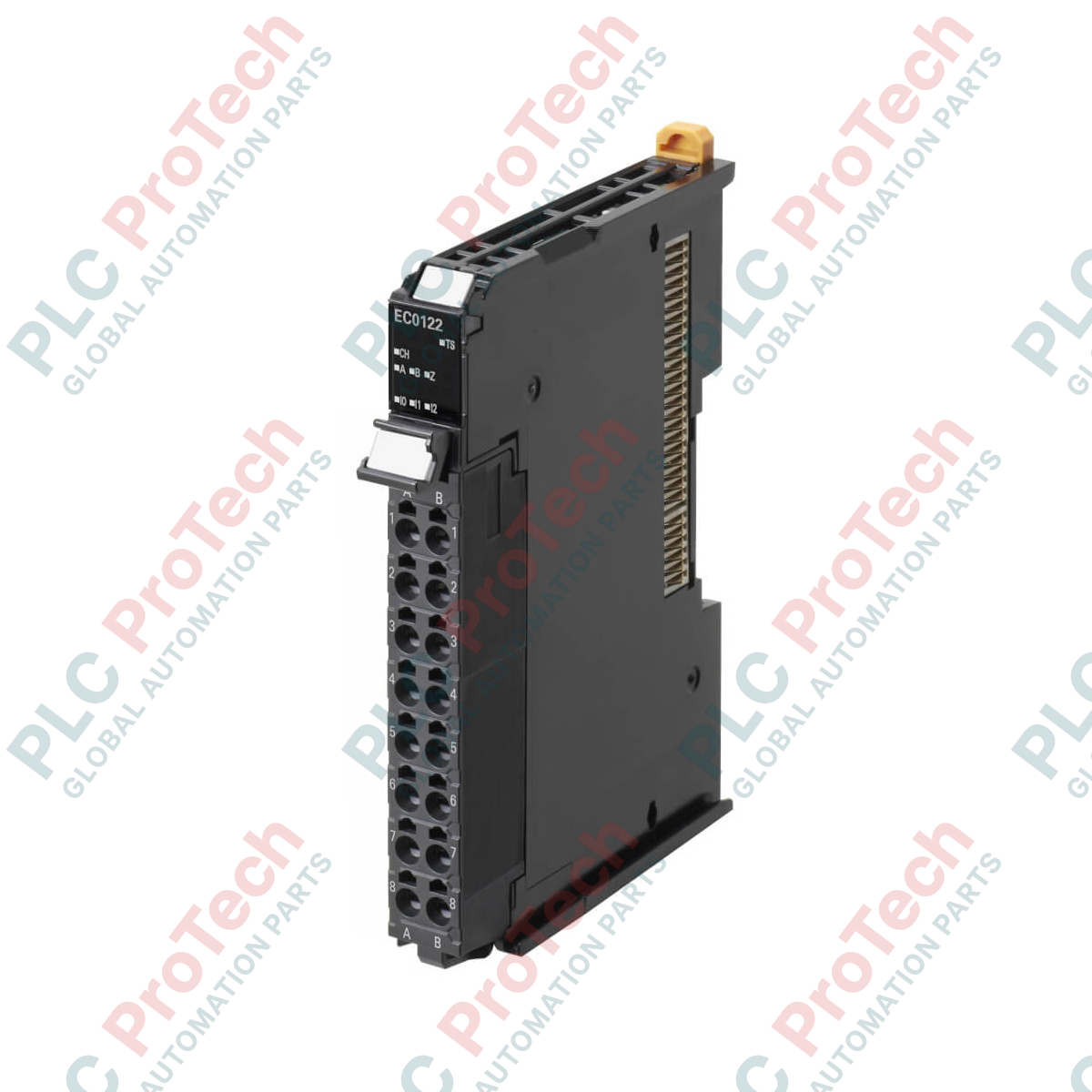

ยูนิตอินพุตเอ็นโค้ดเดอร์แบบเพิ่มค่า Omron NX-EC0112 ซีรีส์ NX

คำอธิบาย

การติดตามตำแหน่งความเร็วสูงภายในสถาปัตยกรรม EtherCAT และ PLC ดำเนินการโดย โมดูลอินเทอร์เฟซตำแหน่งซีรีส์ NX ของ Omron รุ่น NX-EC0112 ซึ่งเป็นโมดูลประสิทธิภาพสูง โมดูลนี้ได้รับการออกแบบมาเพื่อส่งข้อมูลป้อนกลับจากเอ็นโคดแบบเพิ่มค่าที่แม่นยำเข้าสู่วงจรควบคุมโดยตรง ช่วยลดความหน่วงในการประมวลผล ด้วยการใช้ เทอร์มินัลบล็อกแคลมป์แบบกดเสียบโดยไม่ใช้สกรู 16 จุด อุปกรณ์จึงรับประกันการเชื่อมต่อทางไฟฟ้าที่แน่นหนาและทนต่อแรงสั่นสะเทือนในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน นอกจากนี้ยังรองรับการผสานรวมที่ยืดหยุ่นสูง ช่วยให้ระบบควบคุมปรับตัวแบบไดนามิกผ่านวิธีการซิงโครไนซ์และการรีเฟรชที่จัดลำดับความสำคัญตามงานได้หลากหลายรูปแบบ

คุณสมบัติ

• การติดตามเอ็นโคดแบบช่องสัญญาณเดียว: รองรับการตรวจสอบเฟสอย่างครบถ้วนด้วยอินพุตเฉพาะสำหรับเฟส A, B และ Z
• อินพุตควบคุมเสริม: ผสานรวมอินพุตแรงดันไฟฟ้า 24 VDC จำนวนสามช่องสำหรับเครื่องหมายระบุตำแหน่งหรือสัญญาณแลตช์ภายนอก
• รูปแบบการรีเฟรชขั้นสูง: รองรับการรีเฟรชแบบทำงานอิสระ แบบซิงโครนัส และแบบจัดลำดับความสำคัญตามคาบของงาน เพื่อให้ตรงกับข้อกำหนดด้านเวลาของแอปพลิเคชันที่ซับซ้อน
• ติดตั้งโดยไม่ต้องใช้เครื่องมือ: กลไกแคลมป์แบบกดเสียบช่วยให้การเดินสายภาคสนามง่ายขึ้นและลดเวลาหยุดทำงานเพื่อบำรุงรักษา
• ดีไซน์กะทัดรัด: รูปแบบที่ประหยัดพื้นที่ช่วยให้ติดตั้งอุปกรณ์จำนวนมากบนราง DIN มาตรฐานได้

การใช้งาน

• การติดตามตำแหน่งแบบหมุนและเชิงเส้นในเครื่องจักรบรรจุและห่ออัตโนมัติ
• ระบบตัดตามความยาวความเร็วสูงที่ต้องการการซิงโครไนซ์พัลส์จากเอ็นโคดแบบเรียลไทม์
• สายพานลำเลียงคัดแยกและวงจรป้อนกลับตำแหน่งของโครงสำหรับขนถ่ายวัสดุ

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้: ยูนิตนี้เป็นรุ่นอินพุตแรงดันแบบซิงเกิลเอนด์ 24 VDC ในกลุ่มอินเทอร์เฟซตำแหน่ง หากการออกแบบระบบของคุณเปลี่ยนไปใช้เอนโคเดอร์แบบไลน์ไดรเวอร์ (อินเทอร์เฟซดิฟเฟอเรนเชียล) คุณต้องเปลี่ยนไปใช้รุ่นทางเลือกแบบดิฟเฟอเรนเชียล (เช่น NX-EC0122) เพื่อให้สัญญาณฮาร์ดแวร์ตรงกัน ตรวจสอบให้แน่ใจว่าซอฟต์แวร์ Sysmac Studio ตรงกับรุ่นเฟิร์มแวร์ของ CPU ซีรีส์ NX เพื่อป้องกันความผิดพลาดในการสื่อสารเพื่อการวินิจฉัยเมื่อเปิดเครื่องครั้งแรก

ข้อผิดพลาดที่ควรระวังในการใช้งานและบันทึกทางวิศวกรรม: เนื่องจากอินพุตเอนโคเดอร์ทำงานด้วยตรรกะแรงดัน 24 VDC จึงไวต่อสัญญาณรบกวนแม่เหล็กไฟฟ้ามากกว่าตัวขับสัญญาณแบบไลน์ดิฟเฟอเรนเชียล หลีกเลี่ยงการเดินสายอินพุตเอนโคเดอร์ในท่อร้อยสายหรือถาดสายเดียวกับสายเอาต์พุตขับมอเตอร์กระแสสูง หรือเครือข่ายจ่ายไฟ AC เพื่อป้องกันการสั่นไหวของตำแหน่งหรือการนับพัลส์หลอน

เคล็ดลับการทดสอบเดินระบบและการเดินสาย: ใช้สายคู่บิดเกลียวมีชีลด์คุณภาพสูง (STP) สำหรับเฟส A, B และ Z ต่อสายชีลด์เข้ากับขั้วกราวด์ฟังก์ชันของชุดแบ็กเพลนซีรีส์ NX เท่านั้น เพื่อให้มีเส้นทางที่มีประสิทธิภาพสำหรับลดสัญญาณรบกวนความถี่สูง
