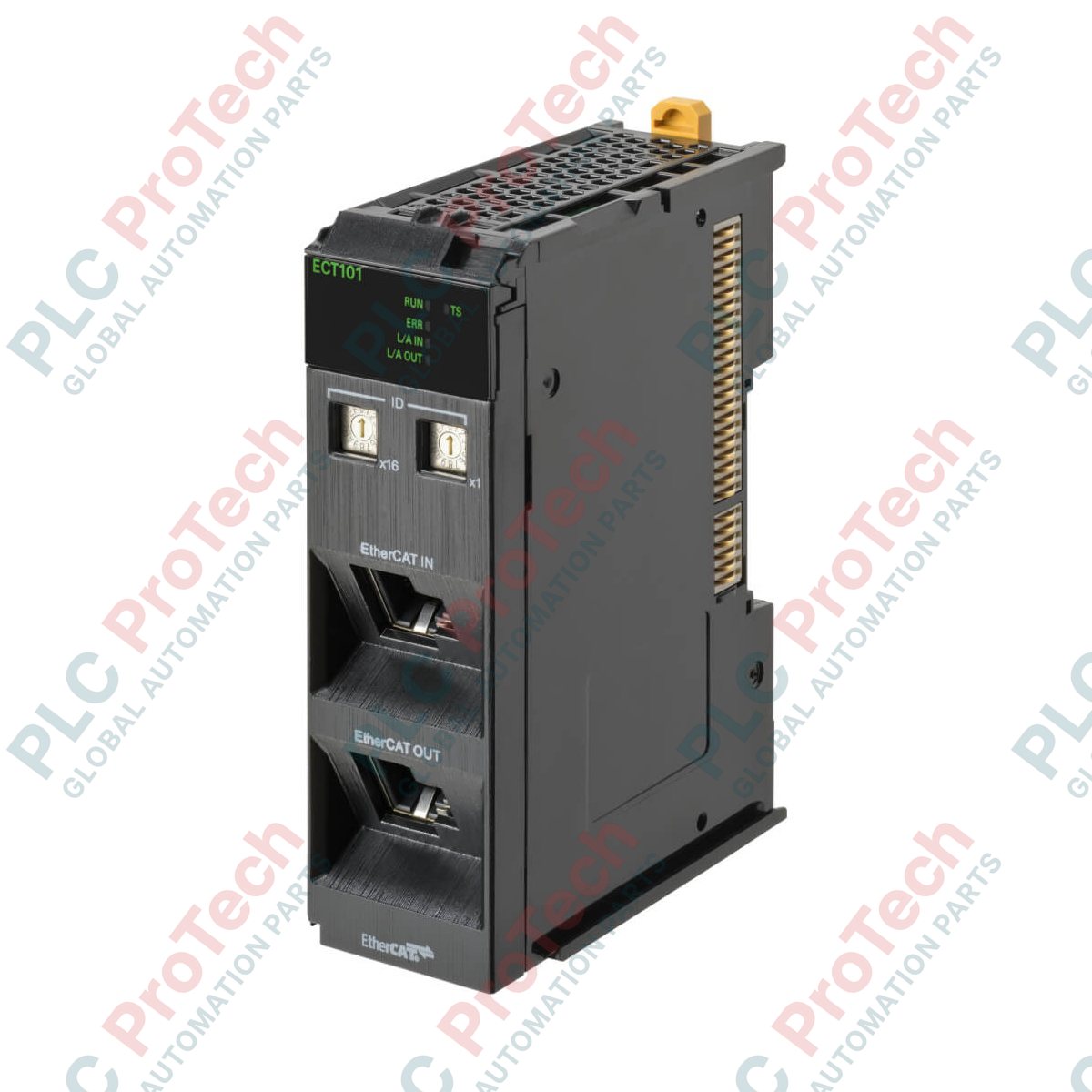

Omron NX-ECT101 ชุดสเลฟ EtherCAT ซีรีส์ NX

SKU NX-ECT101

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-ECT101
Country of origin:ญี่ปุ่น
Product Type: ชุดสเลฟ EtherCAT
Payment: T/T, Western Union
Weight: 110g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อผสานรวมคอนโทรลเลอร์ Sysmac เข้ากับเครือข่าย EtherCAT ภายนอก NX-ECT101 ทำหน้าที่เป็นเกตเวย์การสื่อสารความเร็วสูงภายในแพลตฟอร์ม NX-series ของ Omron ยูนิตสเลฟ EtherCAT นี้ช่วยให้การแลกเปลี่ยนข้อมูลระหว่างระบบย่อยของเครื่องจักรที่แตกต่างกันกับเครือข่ายหลักเป็นไปอย่างราบรื่นและมีความแน่นอนด้านเวลา รองรับสภาพแวดล้อมการผลิตที่ซับซ้อนและมีภูมิคุ้มกันต่อสัญญาณรบกวนสูง โดยทำงานเป็นโหนดสเลฟอิสระบนเครือข่ายหลักขณะเชื่อมต่ออยู่บนบัส NX ภายใน จึงช่วยเชื่อมโครงสร้างระบบแบบกระจายศูนย์เข้าด้วยกัน

โมดูลนี้ได้รับการออกแบบสำหรับติดตั้งในตู้ควบคุม โดยใช้สถาปัตยกรรมฮาร์ดแวร์ที่แข็งแรง พร้อมหม้อแปลงพัลส์เฉพาะเพื่อแยกอินเทอร์เฟซการสื่อสารออกจากบัส NX ภายใน กลไกป้องกันนี้ช่วยปกป้องวงจรลอจิกของคอนโทรลเลอร์ที่มีความไวจากกราวด์ลูปและสัญญาณรบกวนทางไฟฟ้าที่มักเกิดขึ้นในการติดตั้งระบบอุตสาหกรรม

คุณสมบัติ

รองรับการสื่อสารความเร็วสูงและมีความแน่นอนด้านเวลา โดยใช้โปรโตคอล EtherCAT มาตรฐานในรูปแบบสเลฟโดยเฉพาะ
รองรับข้อกำหนดชั้นกายภาพ 100BASE-TX ตามมาตรฐาน IEEE 802.3
รับส่งข้อมูลความเร็วสูงได้สูงสุด 100 Mbps โดยใช้การมอดูเลตแบบเบสแบนด์
ใช้วิธีรีเฟรชแบบ Free-Run สำหรับการซิงโครไนซ์ I/O แบบอะซิงโครนัสที่แยกจากกันระหว่างส่วนต่าง ๆ ของเครือข่าย
มีการแยกทางไฟฟ้าที่แข็งแรงด้วยหม้อแปลงพัลส์บนบอร์ดระหว่างคอนเน็กเตอร์การสื่อสารหลักกับบัส NX ภายใน
เหมาะสำหรับการติดตั้งในตู้ควบคุม โดยต้องมีจุดต่อลงกราวด์เฉพาะที่มีค่าความต้านทานไม่เกิน 100 โอห์ม

การใช้งาน

การประสานงานระบบผลิตไฟฟ้าและสถานีไฟฟ้าย่อย
เครือข่ายระบบอัตโนมัติสำหรับการบรรจุ การประกอบ และการขนถ่ายวัสดุ
การซิงโครไนซ์เครื่องจักรแบบกระจายศูนย์ในสายการประกอบยานยนต์
การควบคุมการทำงานของระบบเคลื่อนไหวหลายแกนระหว่างเซลล์การผลิตที่แยกจากกัน

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
หมายเลขชิ้นส่วน / รุ่น	NX-ECT101
ซีรีส์	NX-series
โปรโตคอลการสื่อสาร	โปรโตคอล EtherCAT (รองรับเฉพาะการกำหนดค่าแบบสเลฟ)
ประเภทการมอดูเลต	เบสแบนด์
อัตราบอด	100 Mbps
ชั้นกายภาพ	100BASE-TX (IEEE 802.3)
วิธีรีเฟรช I/O	การรีเฟรชแบบ Free-Run
วิธีการแยกสัญญาณ	การแยกสัญญาณด้วยหม้อแปลงพัลส์ (ระหว่างคอนเน็กเตอร์การสื่อสารกับบัส NX)
ตัวเครื่อง / การติดตั้ง	ติดตั้งในตู้ควบคุม
วิธีการต่อลงกราวด์	กราวด์ที่มีค่าความต้านทานไม่เกิน 100 โอห์ม
อุณหภูมิแวดล้อมขณะทำงาน	0 ถึง 55 องศาเซลเซียส
ความชื้นแวดล้อมขณะทำงาน	ความชื้นสัมพัทธ์ 10% ถึง 95% (ไม่มีน้ำแข็งหรือการควบแน่น)
น้ำหนัก	110 g

การเชื่อมต่อและอินเทอร์เฟซ

จุดเชื่อมต่อ	ประเภทอินเทอร์เฟซ	บทบาทการทำงาน
พอร์ต IN	คอนเน็กเตอร์ RJ45	พอร์ตอินพุต EtherCAT จากมาสเตอร์หรือยูนิตสเลฟต้นทาง
พอร์ต OUT	คอนเน็กเตอร์ RJ45	พอร์ตเอาต์พุต EtherCAT ไปยังยูนิตสเลฟปลายทาง
คอนเน็กเตอร์บัส NX	คอนเน็กเตอร์แบบสไลด์สำหรับแบ็กเพลน	การเชื่อมต่อการสื่อสารและแหล่งจ่ายไฟภายในกับยูนิต NX-series ที่อยู่ติดกัน

แนวทางการติดตั้ง

ติดตั้งยูนิตให้แน่นหนาภายในตู้ควบคุมแบบปิด เพื่อป้องกันการปนเปื้อนจากฝุ่นละอองและแรงกระทำทางกลจากภายนอก
ตรวจสอบให้โครงสร้างตู้มีการต่อลงกราวด์ที่เชื่อถือได้ โดยกำหนดจุดต่อลงกราวด์เฉพาะที่มีค่าความต้านทานไม่เกิน 100 โอห์ม
เว้นระยะโดยรอบชุดบัส NX อย่างเพียงพอ เพื่อให้อากาศไหลเวียนระบายความร้อนตามธรรมชาติและป้องกันการสะสมความร้อน
ใช้สายอีเทอร์เน็ตแบบคู่บิดเกลียวมีชีลด์ (STP) ระดับ Category 5e ขึ้นไป เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) บนลิงก์การสื่อสาร

FAQ

Omron NX-ECT101 รองรับโปรโตคอลการสื่อสารใด

NX-ECT101 รองรับโปรโตคอล EtherCAT มาตรฐาน โดยทำหน้าที่เป็นยูนิตสเลฟบนเครือข่ายเท่านั้น

มาตรฐานชั้นกายภาพสำหรับพอร์ตการสื่อสารคืออะไร

อุปกรณ์ใช้มาตรฐานชั้นกายภาพ 100BASE-TX (IEEE 802.3) และรองรับอัตราบอด 100 Mbps ด้วยการมอดูเลตแบบเบสแบนด์

ระบบใช้วิธีการแยกวงจรแบบใดเพื่อป้องกันระบบ

โมดูลใช้หม้อแปลงพัลส์สำหรับแยกวงจรระหว่างขั้วต่อการสื่อสารภายนอกกับบัส NX ภายใน เพื่อป้องกันวงจรควบคุมจากแรงดันไฟฟ้ากระชาก

ข้อกำหนดด้านการต่อลงดินและการติดตั้งสำหรับ NX-ECT101 มีอะไรบ้าง

อุปกรณ์ได้รับการออกแบบให้ติดตั้งภายในแผงควบคุม และต้องเชื่อมต่อสายดินที่มีความต้านทานไม่เกิน 100 โอห์ม
