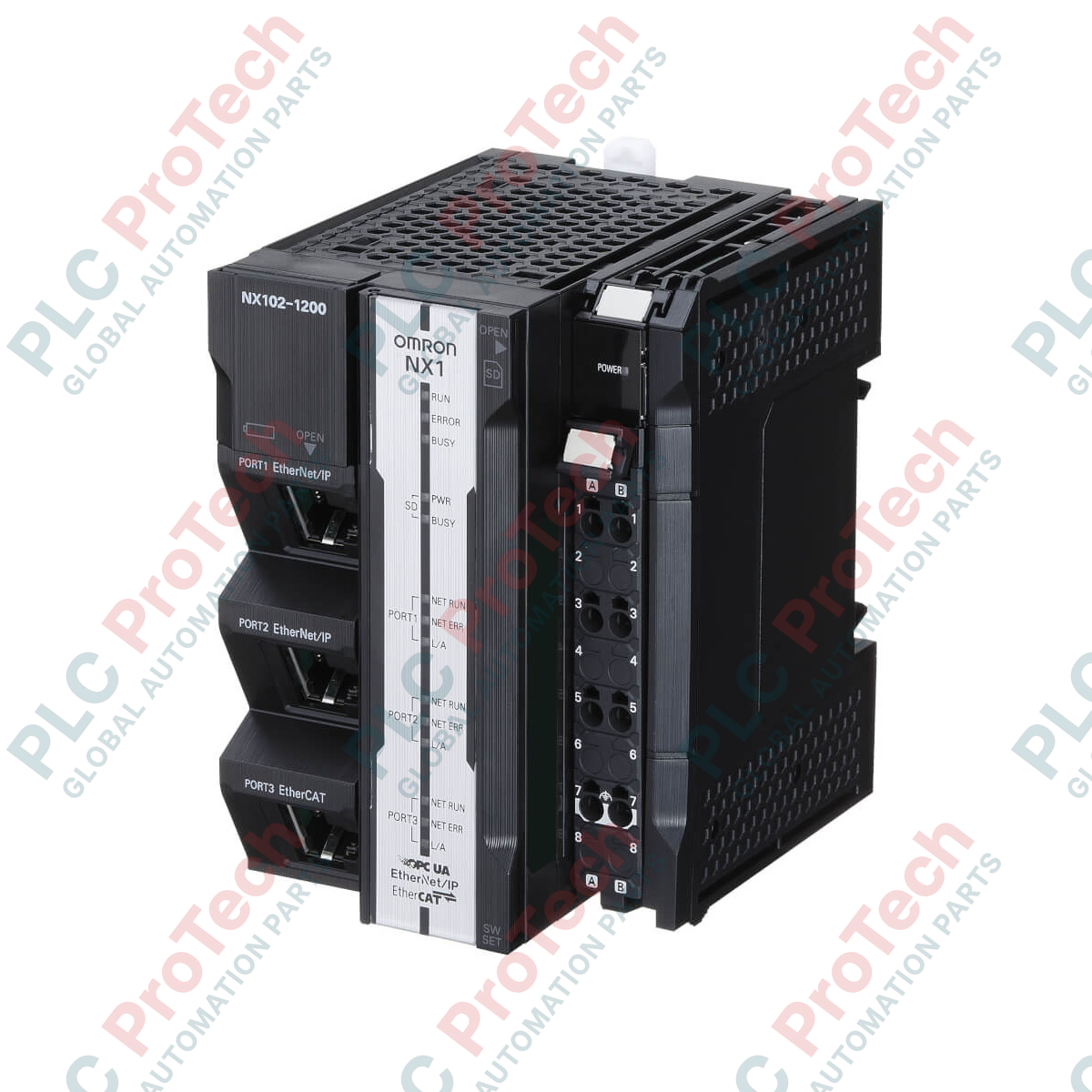

ออกแบบมาเพื่อรวมการประมวลผลลำดับ การเคลื่อนไหว และข้อมูลไว้ในสภาพแวดล้อมรันไทม์เดียว คอนโทรลเลอร์ Omron NX102-1000 นี้มอบการควบคุมระบบอัตโนมัติแบบกำหนดเวลาแน่นอนสำหรับการใช้งานในโรงงานที่มีความต้องการสูง แพลตฟอร์มนี้ผสานรวม การเชื่อมต่อฐานข้อมูล, โปรโตคอลเซิร์ฟเวอร์ OPC-UA และการซิงโครไนซ์หลายแกนไว้โดยตรงที่ระดับคอนโทรลเลอร์ ทำให้ไม่จำเป็นต้องใช้พีซีเกตเวย์เฉพาะ ออกแบบมาให้ทำงานบนสถาปัตยกรรม บัส I/O NX รองรับการขยายภายในเครื่องแบบปรับขนาดได้และการสื่อสารความเร็วสูงแบบซิงโครไนซ์ผ่านเครือข่ายภาคสนามขนาดใหญ่
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron Industrial Automation |
| หมายเลขรุ่น | NX102-1000 |
| ซีรีส์ | Sysmac NX1 |
| ประเภทการควบคุม | การควบคุมการเคลื่อนไหว ลำดับ และข้อมูล |
| รอบเวลางานหลัก | 1 มิลลิวินาที |
| ความจุหน่วยความจำโปรแกรม | 5 MB |
| ความจุหน่วยความจำตัวแปร | 33.5 MB |
| จำนวนแกนการเคลื่อนที่แบบซิงโครนัสสูงสุด | 2 แกน |
| จำนวนแกนแบบจุดต่อจุด (PTP) สูงสุด | 4 แกน |
| จำนวนแกนสูงสุด (รวมแกนเสมือน) | 15 แกน |
| ระบบบัส I/O ภายในเครื่อง | บัส I/O NX (รองรับยูนิตขยายสูงสุด 32 ยูนิต) |
| จำนวนโหนดแบบกระจายสูงสุด | โหนด EtherCAT ระยะไกล 64 โหนด |
| อินเทอร์เฟซในตัว | EtherCAT Master, EtherNet/IP, TCP/IP, USB 2.0 |
| โปรโตคอลเสริม | Serial RS-232C, RS-422, RS-485 ผ่านบอร์ดเสริม |
| ประเทศต้นกำเนิด | ญี่ปุ่น |
| น้ำหนักจัดส่ง (คำนวณ) | 1.20 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 18.0 ซม. x 15.0 ซม. x 12.0 ซม. |
| พอร์ต / อินเทอร์เฟซ | มาตรฐานทางกายภาพ | บทบาทการทำงาน |
|---|---|---|
| พอร์ต EtherNet/IP 1 | RJ45 (100Base-TX) | เครือข่ายข้อมูล, การเชื่อมต่อ Sysmac Studio, OPC-UA และการสื่อสารกับโฮสต์ |
| พอร์ต EtherNet/IP 2 | RJ45 (100Base-TX) | การกำหนดเส้นทางเครือข่ายอิสระสำรอง (รักษาซับเน็ต IP แยกต่างหาก) |
| พอร์ต EtherCAT | RJ45 (100Base-TX) | เครือข่ายฟิลด์แบบเรียลไทม์สำหรับเซอร์โวไดรฟ์ อินเวอร์เตอร์ควบคุมความถี่แบบปรับค่าได้ และ I/O แบบกระจาย |
| พอร์ตอุปกรณ์ต่อพ่วง | USB 2.0 Type-B | การเชื่อมต่อวิศวกรรมในพื้นที่โดยตรงสำหรับการทดสอบเดินระบบและการตรวจสอบคอนโทรลเลอร์ |
| ช่องเสียบบอร์ดเสริม | อินเทอร์เฟซเฉพาะภายใน | รองรับบอร์ดสื่อสารอนุกรม RS-232C, RS-422 หรือ RS-485 ที่เป็นอุปกรณ์เสริม |
คอนโทรลเลอร์รองรับเส้นทางการย้ายระบบฮาร์ดแวร์โดยตรงจากซีรีส์ NX1P2 ระดับเริ่มต้น โปรแกรมที่เขียนใน Sysmac Studio สามารถใช้งานข้ามแพลตฟอร์มร่วมกันได้ อย่างไรก็ตาม ต้องตรวจสอบการแมปตัวแปร เนื่องจากมีทรัพยากรด้านการควบคุมการเคลื่อนไหวเพิ่มขึ้น หากอัปเกรดจาก PLC ซีรีส์ CJ รุ่นเก่า จำเป็นต้องแปลงการแมปเครือข่ายมาตรฐาน เนื่องจากแพลตฟอร์ม NX ใช้โมเดลแท็ก EtherCAT/EtherNet/IP แบบรวม แทนการแมปตามที่อยู่หน่วยความจำ (พื้นที่ CIO/D)
เพื่อป้องกันข้อผิดพลาดจากลูปการกำหนดเส้นทางภายในและการชนกันของแพ็กเก็ต พอร์ต EtherNet/IP ในตัวทั้งสองพอร์ตต้องไม่กำหนดค่าให้อยู่ในซับเน็ต IP เชิงตรรกะเดียวกัน ตัวอย่างเช่น หากกำหนดให้พอร์ต 1 เป็น 192.168.1.X พอร์ต 2 ต้องอยู่ในซับเน็ตอื่น เช่น 192.168.2.X นอกจากนี้ เมื่อใช้ยูนิตขยาย NX I/O ในพื้นที่ ให้ตรวจสอบว่าการใช้พลังงานรวมของบัสไม่เกินพิกัดแหล่งจ่ายไฟในตัวที่ 1.6 A มิฉะนั้นต้องติดตั้งโมดูลแหล่งจ่ายไฟ NX-PD1000 เพิ่มเติมบนเซกเมนต์บัส
ตรวจสอบให้แน่ใจเสมอว่าขั้วต่อสายดินเพื่อการทำงานทางกายภาพเชื่อมต่อโดยตรงกับจุดต่อลงดินคุณภาพสูง โดยใช้สายไฟขนาด 2 ตารางมิลลิเมตรขึ้นไป สัญญาณรบกวนทางไฟฟ้าความถี่สูงจากอินเวอร์เตอร์ควบคุมความถี่แบบปรับค่าได้ที่อยู่ใกล้เคียง อาจทำให้ประสิทธิภาพของบัส NX ในพื้นที่ลดลงและทำให้เกิดข้อผิดพลาดด้านการซิงโครไนซ์ EtherCAT ที่ไม่พึงประสงค์ ใช้สายคู่บิดเกลียวแบบมีชีลด์สองชั้น (STP Cat 5e หรือดีกว่า) พร้อมปลั๊ก RJ45 แบบมีชีลด์สำหรับการเดินสายฟิลด์บัสทั้งหมด
ติดตั้งโมดูล CPU บนราง DIN มาตรฐานขนาด 35 มม. (เป็นไปตาม IEC 60715) โดยให้ตะขอนำอยู่ในตำแหน่งปลดล็อก จากนั้นเลื่อนกลไกล็อกรางขึ้นเพื่อยึดยูนิตให้แน่น
เว้นระยะห่างโดยรอบตู้ควบคุมอย่างน้อย 20 มม. ทั้งด้านบน ด้านล่าง และด้านข้าง เพื่อให้เกิดการระบายความร้อนตามธรรมชาติอย่างเพียงพอ หลีกเลี่ยงการติดตั้งแหล่งความร้อนไว้ตรงใต้โมดูลโดยตรง
เชื่อมต่อสายไฟจากแหล่งจ่ายไฟภายนอก 24 VDC เข้ากับเทอร์มินัลบล็อกแบบเสียบเข้าของยูนิตโดยตรงอย่างแน่นหนา ตรวจสอบให้แน่ใจว่าปอกฉนวนตัวนำทุกเส้นยาว בדיוק 10 มม. ก่อนเสียบ เพื่อป้องกันการเปิดเผยส่วนทองแดงเปลือย
