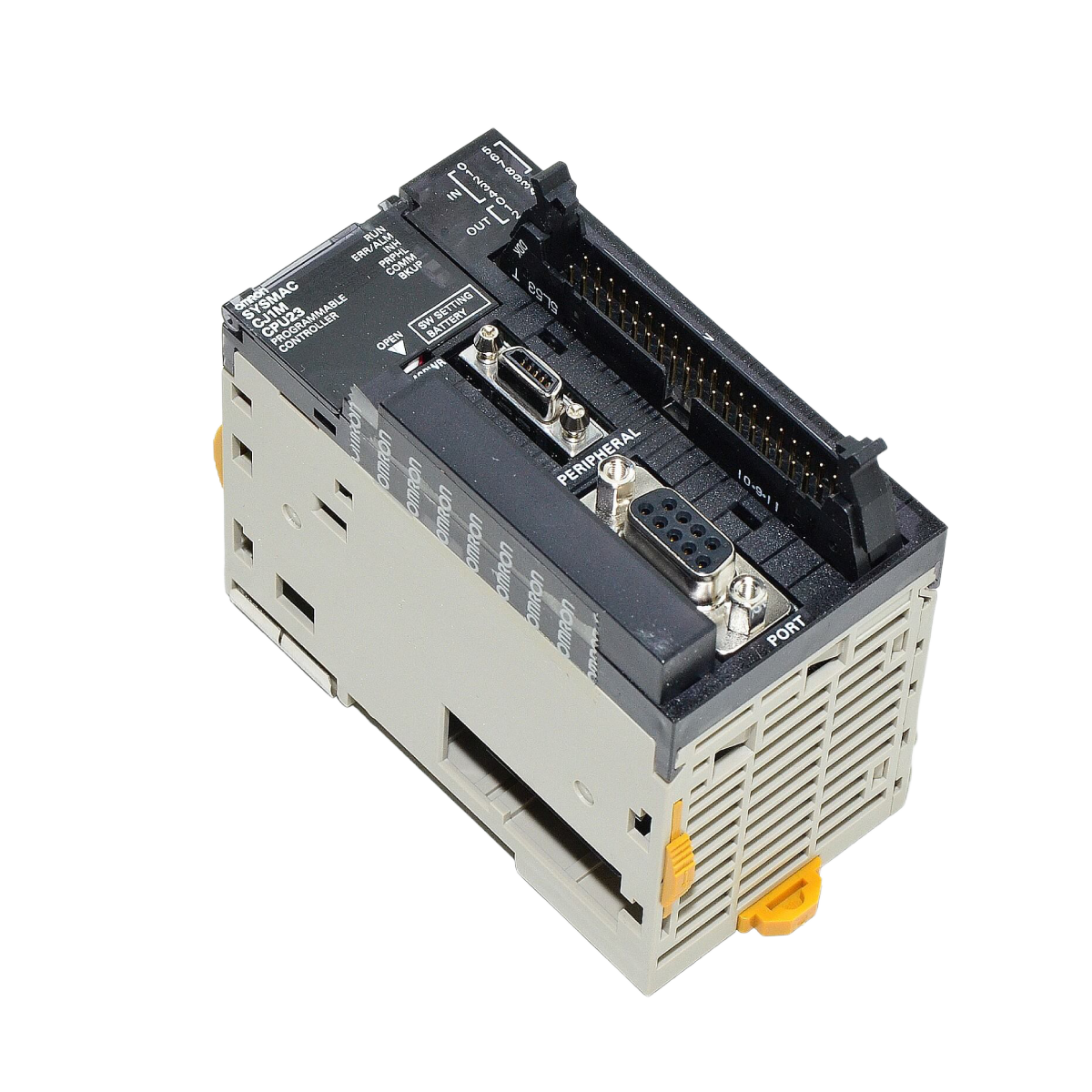

ออมรอน SYSMAC CJ1M-CPU23 ยูนิต CPU PLC

SKU CJ1MCPU23

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CJ1MCPU23
Origin ญี่ปุ่น
Product Type: ยูนิต CPU ของ PLC
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Omron SYSMAC CJ1M-CPU23 เป็นยูนิต CPU ขนาดกะทัดรัดแต่ทรงพลังภายในซีรีส์ CJ1 ซึ่งออกแบบมาโดยเฉพาะสำหรับการควบคุมเครื่องจักรความเร็วสูงและงานกำหนดตำแหน่ง ด้วย I/O ในตัวและเอาต์พุตพัลส์เฉพาะ จึงเป็นโซลูชันที่เหมาะสำหรับการใช้งานที่ต้องการการควบคุมการเคลื่อนไหวแบบรวมในตัว โดยไม่จำเป็นต้องใช้โมดูลเฉพาะทางเพิ่มเติม

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่	ข้อมูลจำเพาะ
ผู้ผลิต	Omron
ซีรีส์	SYSMAC CJ1M
ความจุโปรแกรม	20 Ksteps
หน่วยความจำข้อมูล	32 Kwords (เฉพาะ DM)
เวลาประมวลผลคำสั่ง LD	100 ns
เวลาประมวลผลคำสั่ง MOV	0.3 μs
ความจุ I/O	640 จุด
ความสามารถในการขยาย	แร็กขยาย 1 แร็ก (รวมสูงสุด 20 ยูนิต)
น้ำหนัก	1.5 กก. (น้ำหนักขณะจัดส่ง)

I/O ในตัวและการควบคุมการเคลื่อนไหว

คุณสมบัติ	รายละเอียด
อินพุตดิจิทัล	อินพุตทั้งหมด 10 จุด
อินพุตอินเทอร์รัปต์	4 จุด (ตอบสนองเร็ว)
ตัวนับความเร็วสูง	2 ช่องสัญญาณ (50 kHz แบบต่างเฟส / 100 kHz แบบเฟสเดียว)
เอาต์พุตพัลส์	เอาต์พุต 2 จุด (100 kHz)
เอาต์พุต PWM	เอาต์พุต 2 จุด
เวลาเริ่มต้นพัลส์	46 μs (ไม่มีการเร่ง/ลดความเร็ว) / 70 μs (มีการเร่ง/ลดความเร็ว)

การสื่อสารและการจัดเก็บข้อมูล

พอร์ตในตัว: พอร์ตอุปกรณ์ต่อพ่วง 1 พอร์ต, พอร์ต RS-232C 1 พอร์ต
ตัวเลือกการจัดเก็บข้อมูล: รองรับการ์ดหน่วยความจำ Compact Flash (CF) สำหรับบันทึกข้อมูลและสำรองโปรแกรม
การควบคุมลอจิก: รองรับซับรูทีนและการกระโดดสูงสุด 1024 รายการ และอินเทอร์รัปต์ตามกำหนดเวลา 2 รายการ

แนวทางการติดตั้ง

การกำหนดค่าแร็ก: CPU23 รองรับสูงสุด 10 ยูนิตบนแร็ก CPU และ 10 ยูนิตบนแร็กขยาย ตรวจสอบให้แน่ใจว่าการใช้กระแสไฟฟ้ารวมไม่เกินพิกัดของชุดจ่ายไฟ (PSU)
การเดินสายอินพุต/เอาต์พุตในตัว: ใช้ขั้วต่อเฉพาะแบบ 40 พินสำหรับอินพุต/เอาต์พุตในตัว ตรวจสอบให้แน่ใจว่าสายสัญญาณความเร็วสูงมีชีลด์และแยกออกจากสายไฟแรงดันสูง เพื่อป้องกันสัญญาณรบกวน
การระบายความร้อน: ติดตั้งอุปกรณ์ในแนวตั้งบนราง DIN เว้นระยะห่างด้านบนและด้านล่างของแร็กอย่างน้อย 50 มม. เพื่อให้อากาศหมุนเวียนและระบายความร้อนตามธรรมชาติ
การต่อลงดิน: เชื่อมต่อขั้วต่อลงดินเพื่อการทำงานบนแหล่งจ่ายไฟเข้ากับจุดต่อลงดินเฉพาะที่มีค่าความต้านทาน $100 \Omega$ หรือต่ำกว่า เพื่อให้การทำงานของพัลส์ความเร็วสูงมีเสถียรภาพ

คำถามที่พบบ่อย (FAQs)

CJ1M-CPU23 แตกต่างจาก CPU รุ่นมาตรฐานของ CJ1M อย่างไร

ซีรีส์ "CPU2x" (เช่น CPU23) มี อินพุต/เอาต์พุตในตัว ซึ่งช่วยให้สามารถนับความเร็วสูงและส่งเอาต์พุตพัลส์ได้ทันทีโดยตรงจาก CPU ทำให้คุ้มค่ามากขึ้นสำหรับการควบคุมการเคลื่อนไหวขนาดเล็ก

สามารถขยายหน่วยความจำให้มากกว่า 32 Kwords ได้หรือไม่

หน่วยความจำข้อมูลภายใน (DM) มีขนาดคงที่ 32 Kwords แม้ว่าคุณจะใช้การ์ดหน่วยความจำ (การ์ด CF) สำหรับจัดเก็บข้อมูลและถ่ายโอนไฟล์ได้ แต่ระบบไม่รองรับแบงก์หน่วยความจำแบบขยาย (EM) สำหรับตัวแปรของโปรแกรมที่ใช้งานอยู่

ใช้ซอฟต์แวร์ใดในการเขียนโปรแกรมอุปกรณ์นี้

CPU รุ่นนี้รองรับการใช้งานกับ CX-Programmer อย่างสมบูรณ์ (เป็นส่วนหนึ่งของชุดซอฟต์แวร์ CX-One) การกำหนดค่าตัวนับความเร็วสูงในตัวและเอาต์พุตพัลส์ดำเนินการผ่านการตั้งค่า PLC ภายในซอฟต์แวร์

รองรับการทำงานโดยไม่ใช้แบตเตอรี่หรือไม่

โปรแกรมถูกจัดเก็บไว้ในหน่วยความจำแฟลชแบบไม่ลบเลือน จึงยังคงอยู่ได้โดยไม่ต้องใช้แบตเตอรี่ อย่างไรก็ตาม จำเป็นต้องใช้แบตเตอรี่เพื่อเก็บรักษาตัวแปรในพื้นที่ DM และเพื่อให้นาฬิกาภายใน (RTC) ทำงานต่อเนื่อง
