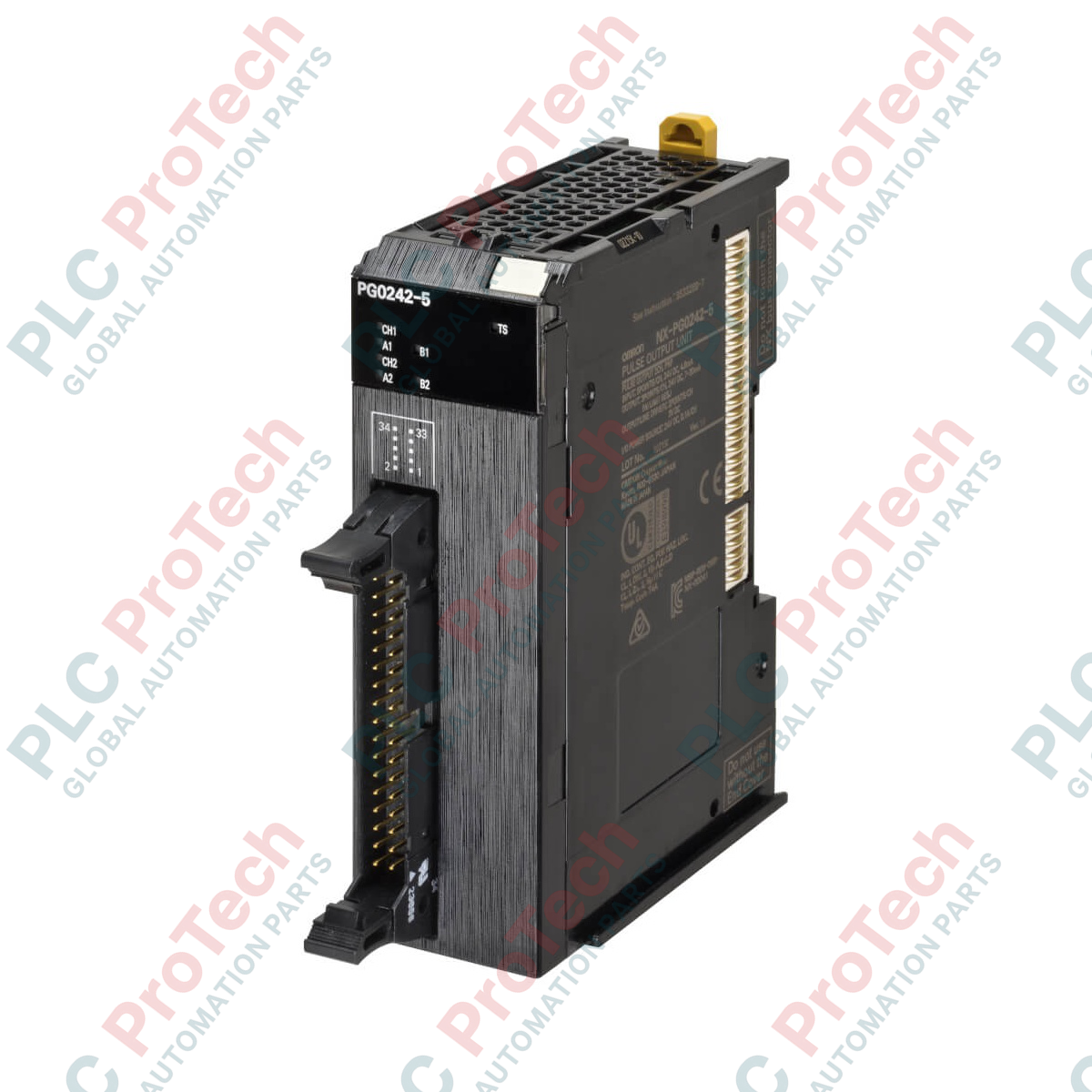

ออกแบบมาสำหรับสถาปัตยกรรมการควบคุมการเคลื่อนไหวประสิทธิภาพสูงภายในแพลตฟอร์ม Sysmac โดย Omron NX-PG0232-5 ทำหน้าที่เป็นโมดูลเอาต์พุตพัลส์แบบสองช่องโดยเฉพาะ ซึ่งช่วยให้ควบคุมเซอร์โวและไดรฟ์สเต็ปเปอร์แบบวงเปิดได้อย่างแม่นยำ โมดูลนี้รองรับการรีเฟรช I/O แบบซิงโครนัส ช่วยให้ซิงโครไนซ์กับตัวควบคุมหลักผ่าน EtherCAT ได้อย่างรวดเร็วและกำหนดเวลาได้แน่นอน พร้อมขั้วต่อ MIL ความหนาแน่นสูงแบบ 34 พินและเอาต์พุตตัวขับสายสัญญาณที่แข็งแกร่ง จึงรับประกันการส่งพัลส์ที่เชื่อถือได้แม้อยู่ในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้าสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รหัสรุ่น | NX-PG0232-5 |
| จำนวนช่อง | 2 ช่อง |
| รูปแบบเอาต์พุตพัลส์ | เอาต์พุตตัวขับสายสัญญาณ (ชนิด NPN) |
| อัตราพัลส์สูงสุด | 4,000,000 pps (4 Mpps) |
| วิธีการรีเฟรช I/O | การรีเฟรช I/O แบบซิงโครนัส, การรีเฟรชโดยจัดลำดับความสำคัญตามคาบงาน |
| อินพุตต่อช่อง | 5 (อินพุตภายนอก) |
| เอาต์พุตต่อช่อง | 5 (พัลส์เดินหน้า 1 ช่อง, พัลส์ถอยหลัง 1 ช่อง, เอาต์พุตใช้งานทั่วไป 3 ช่อง) |
| ช่วงการควบคุมตำแหน่ง | -2,147,483,648 ถึง 2,147,483,647 พัลส์ |
| ช่วงการควบคุมความเร็ว | 1 ถึง 4,000,000 pps |
| อินเทอร์เฟซภายนอก | ขั้วต่อ MIL (34 พิน x 1) |
| การใช้กระแสไฟฟ้า (I/O) | สูงสุด 50 mA |
| ความยาวสายสูงสุด | ตัวขับสายสัญญาณ: 10 ม. | I/O ทั่วไป: 3 ม. |
| ขนาด (W x H x D) | 30 x 100 x 71 มม. |
| น้ำหนักสุทธิ | 0.11 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 1.00 กก. |
เมื่อเลือกโมดูลพัลส์เทรน ต้องตรวจสอบให้แน่ใจว่าเข้ากันได้กับอินเทอร์เฟซของไดรเวอร์: NX-PG0232-5 ใช้เอาต์พุตแบบไลน์ไดรเวอร์ ซึ่งมีภูมิคุ้มกันต่อสัญญาณรบกวนดีกว่าแบบโอเพนคอลเลกเตอร์ (เช่น ซีรีส์ NX-PG0112 / NX-PG0122) หากเซอร์โวไดรเวอร์ของคุณต้องการการกำหนดค่าคอมมอน PNP หรือเอาต์พุตโอเพนคอลเลกเตอร์แบบซิงเกิลเอนด์ คุณต้องเลือก NX-PG รุ่นที่ตรงกันเพื่อหลีกเลี่ยงฮาร์ดแวร์ไม่เข้าคู่กัน แนะนำให้ใช้ Sysmac Studio เวอร์ชัน 1.10 ขึ้นไปเพื่อกำหนดค่าตัวเลือกการควบคุมการเคลื่อนที่แบบซิงโครนัสร่วมกับยูนิตนี้
เพื่อหลีกเลี่ยงการลดทอนและการบิดเบือนของสัญญาณพัลส์ความถี่สูง สายเคเบิลไลน์ไดรเวอร์ต้องมีความยาวไม่เกิน 10 เมตร การเกินขีดจำกัดนี้อาจทำให้ตำแหน่งคลาดเคลื่อนหรือเกิด “พัลส์สูญหาย” ระหว่างการเคลื่อนที่ความเร็วสูง (สูงกว่า 2 Mpps) นอกจากนี้ เมื่อใช้งานยูนิตในตู้ที่ปิดผนึกแน่นหนา ต้องตรวจสอบให้แน่ใจว่าส่วนประกอบข้างเคียงที่ก่อให้เกิดความร้อนไม่ทำให้อุณหภูมิโดยรอบสูงเกิน 55 degC เนื่องจากความอิ่มตัวทางความร้อนอาจทำให้ประสิทธิภาพการสวิตช์ของออปโตคัปเปลอร์ภายในลดลง
ใช้สายเคเบิลแบบคู่บิดเกลียวและมีชีลด์สำหรับเอาต์พุตพัลส์ของไลน์ไดรเวอร์เสมอ ต่อชีลด์ให้แน่นหนากับบัสกราวด์ฟังก์ชันบนราง DIN ขอแนะนำอย่างยิ่งให้ใช้สายเคเบิลคอนเน็กเตอร์ MIL ของ Omron ที่ประกอบสำเร็จแล้ว (เช่น ซีรีส์ XW2Z) เพื่อกำจัดข้อผิดพลาดในการเดินสายบนอินเทอร์เฟซความหนาแน่นสูงแบบ 34 พิน แยกสายสัญญาณพัลส์ออกจากสายจ่ายไฟ AC และสายมอเตอร์ของไดรฟ์ความถี่แปรผัน (VFD) อย่างน้อย 100 มม. เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า
ตัดการจ่ายไฟทั้งหมดไปยังบัสคัปเปลอร์ซีรีส์ NX และแหล่งจ่ายไฟ I/O ภายนอกก่อนใส่หรือถอดโมดูล การไม่ปฏิบัติตามอาจทำให้ทรานซีฟเวอร์บัสภายในเสียหายถาวร หรือทำให้โมดูลข้างเคียงทำงานผิดปกติ
