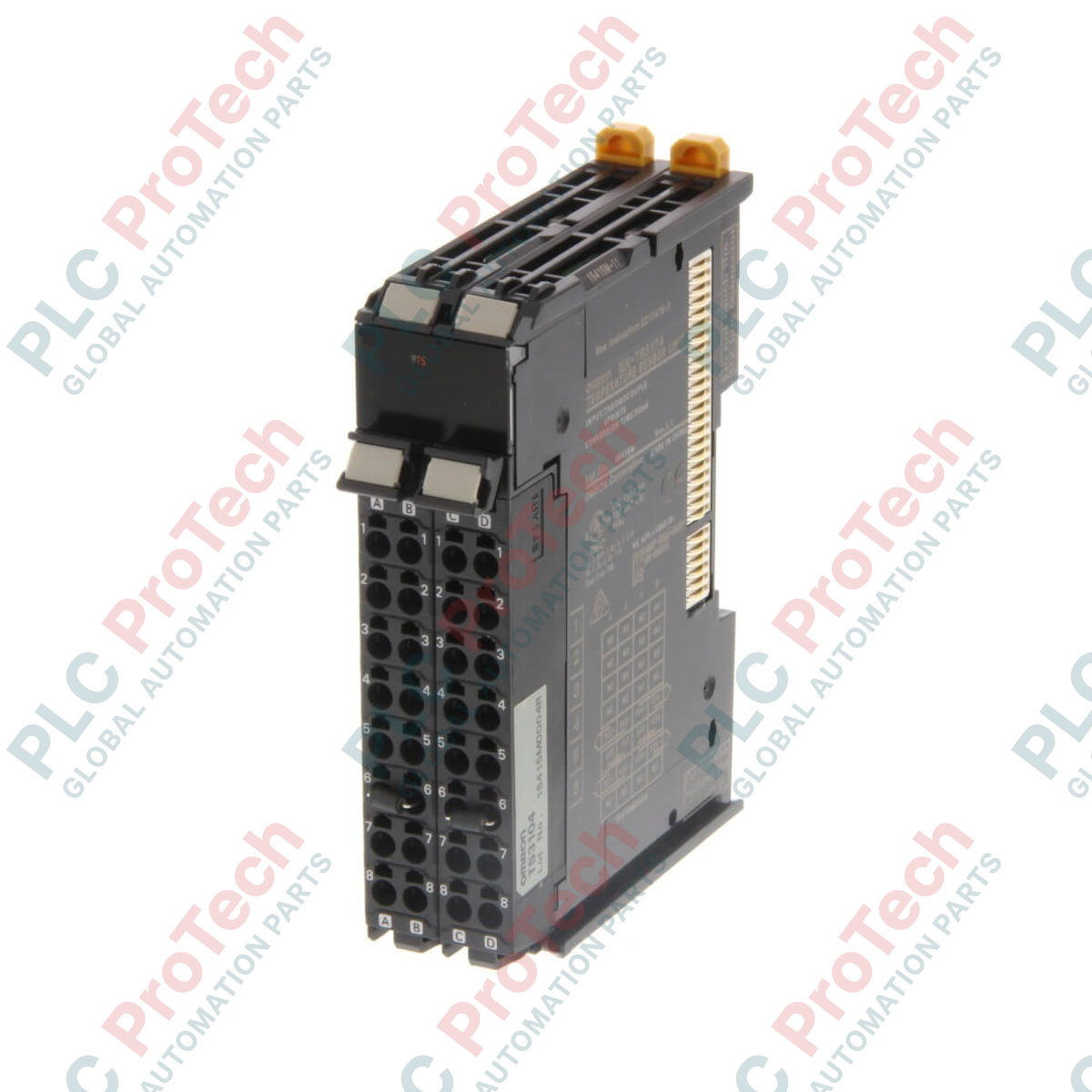

ยูนิตอินพุตอุณหภูมิ Omron NX-TS3204 ซีรีส์ NX

SKU NX-TS3204

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-TS3204
Country of origin:ญี่ปุ่น
Product Type: ยูนิตอินพุตอุณหภูมิ
Payment: T/T, Western Union
Weight: 130g
Dimensions: 24 (W) x 100 (H) x 71 (D) มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Omron NX-TS3204 ได้รับการเพิ่มประสิทธิภาพสำหรับการตรวจสอบความร้อนความเร็วสูงและความหนาแน่นสูง เป็นยูนิตอินพุตอุณหภูมิ 4 จุดที่ออกแบบมาเพื่อการติดตั้งโดยตรงภายในแบ็กเพลน PLC ซีรีส์ NX และคัปเปลอร์ I/O แบบกระจาย ยูนิตนี้มีวงจรอินเทอร์เฟซเฉพาะสำหรับ เทอร์โมมิเตอร์วัดความต้านทาน (RTD) ช่วยให้ปรับเทียบได้อย่างแม่นยำและป้อนกลับอุณหภูมิในระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการประสิทธิภาพสูง ด้วยการแยกวงจรระหว่างช่องสัญญาณและสถาปัตยกรรม ADC ความละเอียดสูงที่แข็งแกร่ง ยูนิตจึงช่วยป้องกันลูปสัญญาณที่มีความละเอียดอ่อนจากแรงดันไฟฟ้าโหมดร่วมสูงและสัญญาณรบกวนทางไฟฟ้าที่พบได้ทั่วไปในโรงงานอุตสาหกรรมหนัก

คุณสมบัติ

4 ช่องสัญญาณอิสระ: เชื่อมต่อเซ็นเซอร์ RTD ได้สูงสุด 4 ตัวเข้ากับโมดูลแบบสไลซ์ที่ประหยัดพื้นที่เพียงตัวเดียว
รองรับเซ็นเซอร์หลายประเภท: รองรับเทอร์โมมิเตอร์วัดความต้านทานแบบสามสาย Pt100 และ Pt1000 ในตัว
การประมวลผลความเร็วสูง: เวลาแปลงสัญญาณอินพุตที่รวดเร็วมากเพียง 60 มิลลิวินาทีต่อยูนิต ช่วยให้ตอบสนองลูปความร้อนได้แบบเรียลไทม์
ความละเอียดสูงเป็นพิเศษ: ให้ความละเอียดในการติดตามสูงสุด 0.001 องศาเซลเซียสสำหรับตัวแปรกระบวนการที่สำคัญ
การแยกวงจรไฟฟ้าอย่างสมบูรณ์: สถาปัตยกรรมแบบแยกวงจรสองชั้นที่ใช้หม้อแปลงภายในและตัวแยกสัญญาณแบบดิจิทัลระหว่างอินพุต บัส NX และช่องสัญญาณข้างเคียง
การต่อสายโดยไม่ต้องใช้เครื่องมือ: มาพร้อมขั้วต่อแบบกดเข้าสำหรับการยึดสายโดยไม่ใช้สกรูของ Omron ช่วยให้การเดินสายมั่นคงและทนต่อแรงสั่นสะเทือน

การใช้งาน

การควบคุมการซีลด้วยความร้อนแบบไดนามิกในเครื่องจักรบรรจุภัณฑ์ความเร็วสูง
การติดตามอุณหภูมิหลายโซนในกระบวนการอัดรีดและการขึ้นรูปพลาสติก
การตรวจสอบสภาพแวดล้อมด้านความร้อนอย่างแม่นยำในห้องทดสอบสภาพภูมิอากาศและห้องคลีนรูม
การควบคุมการพาสเจอไรซ์ที่สำคัญและกระบวนการให้ความร้อนในอุตสาหกรรมอาหารและเครื่องดื่ม

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Omron
รหัสรุ่น	NX-TS3204
ประเภทโมดูล	ยูนิตอินพุตอุณหภูมิ (เทอร์โมมิเตอร์วัดความต้านทาน)
จำนวนอินพุต	4 ช่องสัญญาณ
เซ็นเซอร์ที่รองรับ	Pt100 (3 สาย), Pt1000 (3 สาย)
เวลาแปลงสัญญาณ	60 มิลลิวินาที / ยูนิต
ความละเอียดในการวัด	สูงสุด 0.001 องศาเซลเซียส
กระแสตรวจจับอินพุต	ประมาณ 0.25 mA
ผลกระทบจากความต้านทานตัวนำ	สูงสุด 0.06 องศาเซลเซียส/โอห์ม (ความต้านทานสูงสุดที่ยอมให้: 20 โอห์ม)
วิธีการรีเฟรช I/O	รีเฟรชแบบทำงานต่อเนื่อง
วิธีการแยกวงจร	หม้อแปลง (กำลังไฟฟ้า) และตัวแยกสัญญาณแบบดิจิทัลระหว่างอินพุตกับบัส NX รวมถึงระหว่างแต่ละช่องสัญญาณ
ความทนทานต่อแรงดันไฟฟ้า	510 VAC เป็นเวลา 1 นาทีระหว่างวงจรที่แยกจากกัน (กระแสไฟรั่วสูงสุด 5 mA)
การใช้พลังงานของยูนิต NX	สูงสุด 1.45 W (ลิงก์ CPU/CCU); สูงสุด 1.05 W (คัปเปลอร์สื่อสาร)
ขนาดทางกายภาพ	24 มม. (กว้าง) x 100 มม. (สูง) x 71 มม. (ลึก)
น้ำหนัก	0.13 กก. (สุทธิ)

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

โมดูลแบบสไลซ์ NX-TS3204 สามารถติดตั้งรวมเข้ากับโครงสร้างคอนโทรลเลอร์ Sysmac NX1P2 / NX102 ในพื้นที่ และโหนด I/O ระยะไกลผ่านคัปเปลอร์ EtherCAT (NX-ECC) หรือ EtherNet/IP (NX-EIC) ได้ แตกต่างจากยูนิตวัดอุณหภูมิแบบ 2 จุด (เช่น NX-TS2204) การออกแบบแบบ 4 จุดนี้ใช้คอนเน็กเตอร์แบบกดเสียบ 16 จุดความหนาแน่นสูงที่จัดเรียงเป็นสองแถว ทำให้จัดวางบนราง DIN ได้ชิดกัน แต่จำเป็นต้องวางแผนการเดินสายเซนเซอร์ขาเข้าอย่างรอบคอบ

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เพื่อคงความแม่นยำสูงตามคุณสมบัติที่ 0.001 องศาเซลเซียส วิศวกรต้องหลีกเลี่ยงความต้านทานของสายที่ไม่สมมาตร RTD แบบ 3 สายจะชดเชยความต้านทานสายที่เท่ากัน แต่ความต้านทานตัวนำที่ไม่ตรงกันระหว่างขา A และ B/B' จะทำให้เกิดค่าออฟเซ็ตในการวัดโดยตรง รักษาความต้านทานของสายแต่ละเส้นให้ต่ำกว่า 20 โอห์มอย่างเคร่งครัด และเดินสายสัญญาณให้ห่างจากอินเวอร์เตอร์ปรับความถี่ขนาดใหญ่ (VFD) และวงจรควบคุมมอเตอร์กระแสสูง เพื่อป้องกันการเบี่ยงเบนที่เกิดจาก EMI

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

โมดูลนี้ต้องอุ่นเครื่องเป็นเวลา 30 นาทีก่อนเริ่มกระบวนการสอบเทียบระบบ เมื่อต่อสายแกนเดี่ยวหรือสายตีเกลียวที่ใส่ปลอกเฟอร์รูล เพียงดันสายเข้าในเทอร์มินัลโดยตรงโดยไม่ต้องเปิดแคลมป์ด้วยเครื่องมือ เมื่อตั้งค่าการทำงานผ่าน Sysmac Studio ให้ตรวจสอบว่ากำหนดพารามิเตอร์ตัวกรองอินพุตและประเภทเซนเซอร์เป้าหมาย (Pt100 หรือ Pt1000) ไว้อย่างชัดเจนในการตั้งค่าการทำงานของยูนิต เนื่องจากการตั้งค่าไม่ตรงกันจะทำให้ค่าอุณหภูมิแปรปรวนหรือแสดงตัวบ่งชี้ความผิดปกติ

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดพลังงานออกจากแผงควบคุมทั้งหมดโดยสมบูรณ์ รวมถึง CPU ซีรีส์ NX และแหล่งจ่ายไฟภายนอกเสริม ก่อนติดตั้ง ถอดออก หรือเดินสายโมดูล การทำงานกับระบบที่มีกระแสไฟฟ้าอยู่อาจทำให้อุปกรณ์แยกสัญญาณดิจิทัลที่ไวต่อความเสียหายภายในพัง หรือทำให้เกิดข้อผิดพลาดที่ไม่คาดคิดของระบบควบคุม

1

จัดแนวรางเลื่อนของยูนิต NX-TS3204 ให้ตรงกับโมดูลข้างเคียงหรือคัปเปลอร์บัสบนราง DIN ขนาด 35 มม.

2

เลื่อนโมดูลเข้าไปจนสุดอย่างแน่นหนา จนกลไกล็อกในตัวเข้าจับกับราง DIN พร้อมเสียงคลิก

3

ปอกสายเซนเซอร์อุณหภูมิให้ยาว 8-10 มม. หรือย้ำด้วยปลอกเฟอร์รูลที่เหมาะสม จากนั้นเสียบสายเข้าในเทอร์มินัลบล็อกแบบสกรูเลสที่หันไปด้านหน้าโดยตรง

4

ตรวจสอบซ้ำว่าชิลด์กราวด์ของฟิลด์ถูกยึดเข้ากับแถบกราวด์ฟังก์ชันด้านล่างแนวราง DIN อย่างถูกต้อง

FAQ

เซ็นเซอร์วัดอุณหภูมิชนิดใดที่ใช้งานร่วมกับโมดูล NX-TS3204 ได้?

โมดูลรองรับเทอร์โมมิเตอร์วัดความต้านทานแบบสามสาย Pt100 และ Pt1000 (RTD) ได้โดยตรง

อัตราการอัปเดตและความละเอียดในการวัดของยูนิตอินพุตนี้เป็นเท่าใด?

มีเวลาการแปลงที่รวดเร็ว 60 มิลลิวินาทีต่อยูนิต พร้อมความละเอียดอุณหภูมิสูงสุดที่แม่นยำถึง 0.001 องศาเซลเซียส

ยูนิตนี้ต้องใช้แหล่งจ่ายไฟ I/O ภายนอกหรือไม่?

ไม่ต้อง ยูนิตนี้ออกแบบมาโดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก และใช้กระแสไฟจากสายแหล่งจ่ายไฟของ NX Unit บนบัสแบ็กเพลนเท่านั้น

ช่องสัญญาณเซ็นเซอร์ได้รับการป้องกันจากสัญญาณรบกวนทางไฟฟ้าอย่างไร?

โมดูลใช้การแยกด้วยหม้อแปลงสำหรับสายไฟเลี้ยง และใช้ตัวแยกสัญญาณดิจิทัลสำหรับเส้นทางสัญญาณ การแยกนี้มีทั้งระหว่างอินพุตกับบัส NX และแยกแต่ละช่องอินพุตออกจากกัน
