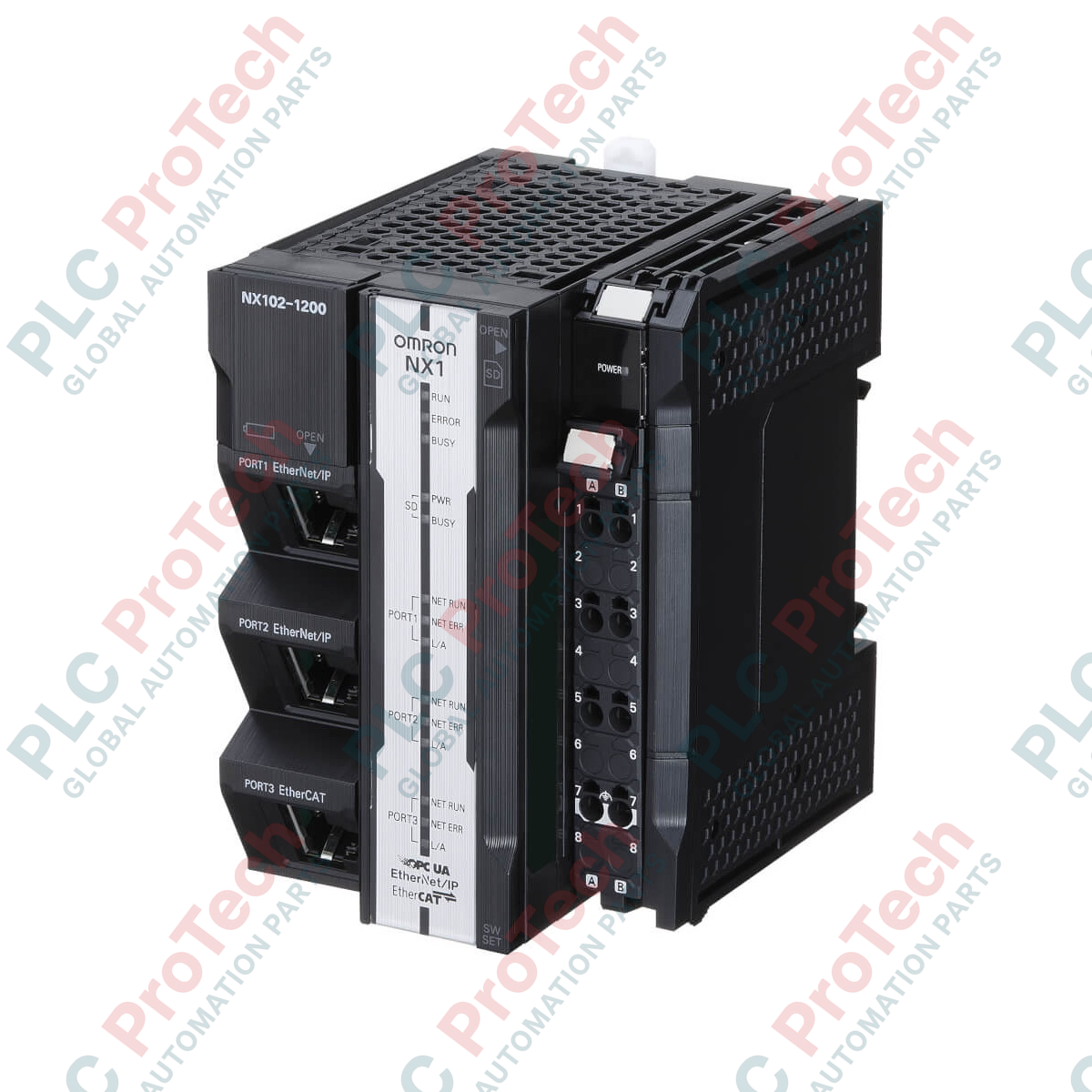

ด้วยการจัดการแกนการเคลื่อนที่แบบซิงโครนัสและการซิงโครไนซ์ฐานข้อมูลโดยตรงพร้อมกัน คอนโทรลเลอร์ Omron NX102-1220 Sysmac NX1 series จึงทำหน้าที่เป็นโหนดแบบผสานรวมสูงสำหรับแอปพลิเคชันอินเทอร์เน็ตอุตสาหกรรมของสรรพสิ่ง (IIoT) สมัยใหม่ ด้วยการรวมการควบคุมลำดับ การควบคุมการเคลื่อนที่ การเชื่อมต่อไคลเอนต์ฐานข้อมูล และความสามารถของเซิร์ฟเวอร์ OPC-UA ไว้ในยูนิตขนาดกะทัดรัดเดียว คอนโทรลเลอร์นี้จึงไม่จำเป็นต้องใช้พีซีระดับกลางหรืออุปกรณ์เกตเวย์ ยูนิตนี้สื่อสารกับอุปกรณ์ภาคสนามจริงผ่าน EtherCAT ได้อย่างราบรื่น และสื่อสารในแนวนอน/ขึ้นไปยังระบบองค์กรผ่านพอร์ต EtherNet/IP สองพอร์ต พร้อมมอบการทำงานที่แม่นยำของลูปควบคุมเครื่องจักรความเร็วสูงควบคู่กับความถูกต้องครบถ้วนของข้อมูลธุรกรรมที่มีประสิทธิภาพ
| พารามิเตอร์ | ค่า / พิกัด |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | NX102-1220 |
| ซีรีส์ | Sysmac NX1 ซีรีส์ |
| ฟังก์ชันควบคุม | ซีเควนซ์, การเคลื่อนไหว, เซิร์ฟเวอร์ OPC-UA, การเชื่อมต่อ DB โดยตรง |
| ความจุหน่วยความจำโปรแกรม | 5 MB |
| ความจุหน่วยความจำตัวแปร | 33.5 MB |
| รอบเวลางานหลัก | 1 มิลลิวินาที |
| จำนวนแกนการเคลื่อนไหวแบบซิงโครนัสสูงสุด | 8 |
| จำนวนแกน Point-to-Point (PTP) สูงสุด | 4 |
| จำนวนแกนสูงสุดทั้งหมด (รวมแกนเสมือน) | 15 |
| ขีดจำกัดการขยายภายในเครื่อง | สูงสุด 32 ยูนิตซีรีส์ NX |
| ขีดจำกัดโหนด I/O ระยะไกล | 64 โหนด (ผ่าน EtherCAT) |
| อินเทอร์เฟซเครือข่าย | EtherNet/IP 2 พอร์ต (RJ45), EtherCAT Master 1 พอร์ต (RJ45) |
| พอร์ตอุปกรณ์ต่อพ่วง | USB 2.0 (Type-B) |
| แรงดันไฟเลี้ยงระบบ | 24 VDC (85% ถึง 110%) |
| ขนาด (กว้าง x สูง x ลึก) | 66 มม. x 100 มม. x 100 มม. |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| ป้ายกำกับพอร์ต / ขั้วต่อ | การกำหนดฟังก์ชัน / อินเทอร์เฟซ |
|---|---|
| พอร์ต 1 (EtherNet/IP) | RJ45 ใช้สำหรับการแบ่งส่วนเครือข่าย การเชื่อมต่อ SCADA/MES และการสื่อสารกับ SQL |
| พอร์ต 2 (EtherNet/IP) | RJ45 พอร์ตแบบแยกวงจรสำหรับการเชื่อมโยงระหว่างคอนโทรลเลอร์และการแชร์ข้อมูลแบบเพียร์ทูเพียร์ |
| พอร์ต 3 (EtherCAT) | RJ45 พอร์ต EtherCAT master สำหรับควบคุมเซอร์โว ไดรฟ์ และโหนด I/O ระยะไกลโดยเฉพาะ |
| พอร์ต USB | ขั้วต่อ Type-B อินเทอร์เฟซสำหรับการกำหนดค่าโดยตรงผ่าน Sysmac Studio |
| ขั้วต่อ 24 VDC | การเชื่อมต่อแหล่งจ่ายไฟ ต้องใช้แหล่งจ่ายไฟภายนอก 24 VDC คลาส 2 |
NX102-1220 เป็นรุ่นที่รองรับฐานข้อมูลของคอนโทรลเลอร์ซีรีส์ NX102 มาตรฐาน แม้ NX102-1200 รุ่นมาตรฐานจะมีความเร็วในการประมวลผลและจำนวนแกนการเคลื่อนไหวเทียบเท่ากับโมดูลนี้ แต่ไม่มีไลบรารีสำหรับการเรียกใช้งานไคลเอ็นต์เซิร์ฟเวอร์ SQL ในตัว โปรแกรมที่คอมไพล์ใน Sysmac Studio สำหรับ NX102-1200 รุ่นมาตรฐานสามารถพอร์ตไปยัง NX102-1220 ได้ แต่การย้ายย้อนกลับจำเป็นต้องลบบล็อกการเชื่อมต่อ DB ที่ทำงานอยู่ทั้งหมดออกจากรูทีนการประมวลผลงาน ตรวจสอบให้แน่ใจว่าใช้ Sysmac Studio เวอร์ชัน 1.22 ขึ้นไป เพื่อการติดตั้งพารามิเตอร์ฮาร์ดแวร์และฟีเจอร์อย่างครบถ้วน
เมื่อใช้การเชื่อมต่อโดยตรงกับฐานข้อมูล ให้ออกแบบตรรกะการจัดการข้อผิดพลาดและการบัฟเฟอร์ไว้ในโปรแกรม PLC หากการเชื่อมต่อเครือข่ายระหว่างพอร์ต EtherNet/IP แบบคู่กับเซิร์ฟเวอร์ที่โฮสต์ SQL Database ขัดข้องกะทันหัน การเขียนข้อมูลอาจถูกจัดคิวไว้ในหน่วยความจำตัวแปรของ CPU เนื่องจากพื้นที่หน่วยความจำตัวแปรจำกัดอยู่ที่ 33.5 MB การหยุดให้บริการฐานข้อมูลเป็นเวลานานอาจทำให้เกิดข้อผิดพลาดบัฟเฟอร์ล้น ใช้ฟังก์ชันบล็อก ring-buffer ภายในเพื่อจัดการไทม์เอาต์การสื่อสารอย่างปลอดภัย
เพื่อให้มีภูมิคุ้มกันต่อสัญญาณรบกวนสูงบนเครือข่ายความเร็วสูง ให้ใช้เฉพาะสายเคเบิล STP (Shielded Twisted Pair) Cat5e หรือสูงกว่าแบบมีชีลด์สองชั้นสำหรับพอร์ต 3 (EtherCAT) เท่านั้น เพื่อป้องกันไม่ให้กราวด์ลูปรบกวนแพ็กเก็ตข้อมูลความถี่สูง ต้องต่อกราวด์ชีลด์เฉพาะที่ฝั่งคอนโทรลเลอร์ หรือเดินสายตามแนวทาง EMC อุตสาหกรรมที่เข้มงวด ห้ามเดินสายสื่อสารขนานกับสายมอเตอร์กระแสสูงหรือเอาต์พุตของชุดขับความถี่แปรผัน (VFD)
ติดตั้งคอนโทรลเลอร์ในแนวตั้งบนราง DIN ขนาด 35 มม. ที่ต่อลงดิน ภายในตู้ควบคุมอุตสาหกรรมระดับ IP54 หรือสูงกว่า ตรวจสอบให้แน่ใจว่าการจัดวางเอื้อต่อการไหลเวียนอากาศด้วยการพาความร้อนในแนวตั้ง
เว้นระยะห่างอย่างน้อย 30 มม. เหนือและใต้โมดูล เพื่อให้ระบายความร้อนได้เพียงพอและมีพื้นที่สำหรับการเดินสายให้เป็นไปตามรัศมีการดัดสาย
เลื่อนยูนิต I/O NX-series เสริมที่เป็นอุปกรณ์เสริมไปทางขวาของโมดูล CPU โดยตรวจสอบให้แน่ใจว่าตัวล็อกสไลด์ด้านข้างเข้าล็อกจนสุด เพื่อให้หน้าสัมผัสบัสแบ็กเพลนภายในเชื่อมต่อได้อย่างมั่นคง
เชื่อมต่อแหล่งจ่ายไฟระบบ 24 VDC โดยเดินขั้วกราวด์โดยตรงไปยังบัสบาร์สายดินป้องกันหลัก (PE) ของตู้ผ่านการเชื่อมต่อที่มีอิมพีแดนซ์ต่ำ
