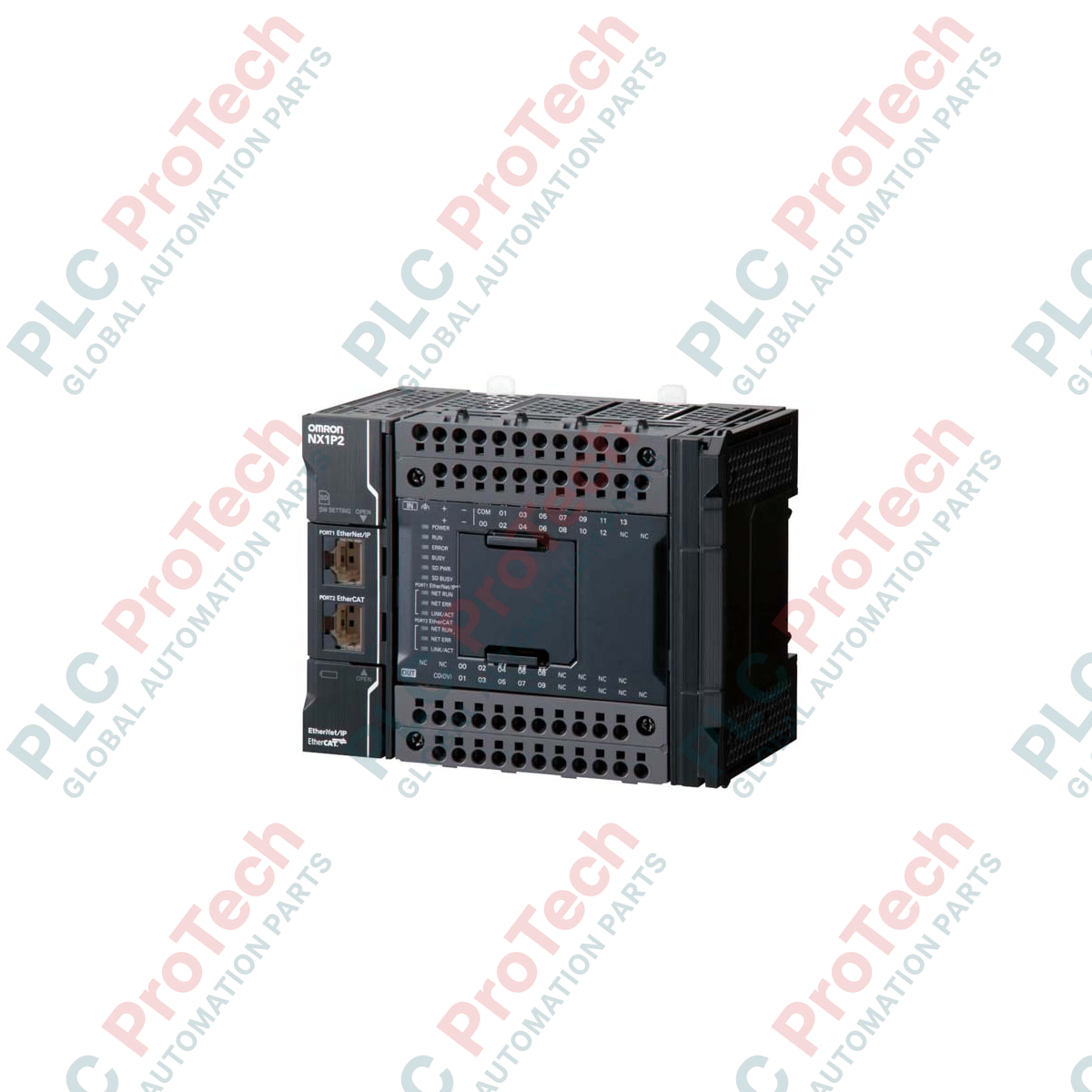

ออมรอน NX1P2-9024DT1 โมดูล CPU Sysmac NX1P

SKU NX1P2-9024DT1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX1P2-9024DT1
Origin ญี่ปุ่น
Product Type: โมดูล CPU ของ PLC
Payment: T/T, Western Union
Weight: 0.59 kg
Dimensions: 124 มม. x 100 มม. x 71 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Omron NX1P2-9024DT1 ทำหน้าที่เป็นหน่วยประมวลผลกลางสำหรับระบบอัตโนมัติที่ขับเคลื่อนด้วย Sysmac โดยดำเนินการซิงโครไนซ์ความเร็วสูงเฉพาะที่และการสื่อสารผ่านเครือข่ายอุตสาหกรรม ยูนิตนี้ผสานอินพุตและเอาต์พุตทางกายภาพไว้บนตัวคอนโทรลเลอร์หลักโดยตรง พร้อมด้วย อินพุต 14 จุดและเอาต์พุต PNP 10 จุด โมดูลนี้ออกแบบมาเพื่อรวมการควบคุมการเคลื่อนไหว ลอจิก และเครือข่ายไว้ในแพลตฟอร์มเดียว รองรับ โหนด EtherCAT สูงสุด 8 โหนด (รวมแกนการเคลื่อนไหวแบบซิงโครไนซ์ 2 แกนและแกนควบคุมตำแหน่ง 4 แกน) พร้อมการเชื่อมต่อ EtherNet/IP โดยเฉพาะสำหรับการสื่อสารในสายการผลิตที่ราบรื่น เหมาะสำหรับเครื่องจักรขนาดเล็กถึงขนาดกลาง โดยให้ความเร็วในการประมวลผลสูงด้วยรอบเวลางานแบบคาบหลักต่ำสุดเพียง 2 ms และใช้หน่วยความจำโปรแกรม 1.5 MB กับหน่วยความจำตัวแปร 2 MB

คุณสมบัติทางเทคนิคที่สำคัญ

การควบคุมการเคลื่อนไหวแบบซิงโครไนซ์: รองรับแกนการเคลื่อนไหวแบบซิงโครไนซ์ 2 แกน และแกนกำหนดตำแหน่ง 4 แกนผ่านการควบคุม EtherCAT master
การกำหนดค่า I/O ในตัว: มาพร้อมจุด I/O ในตัว 24 จุด (อินพุต 14 จุด เอาต์พุต PNP/Source 10 จุด) ช่วยลดความจำเป็นในการใช้โมดูลขยายที่ไม่จำเป็น
โปรโตคอลเครือข่ายคู่: มีพอร์ตในตัวสำหรับ EtherCAT (สำหรับเครือข่ายการเคลื่อนไหว/ระดับอุปกรณ์แบบเรียลไทม์) และ EtherNet/IP (สำหรับการแลกเปลี่ยนข้อมูลกับโฮสต์และแบบเพียร์ทูเพียร์)
การขยายระบบที่ยืดหยุ่น: สามารถติดตั้งบอร์ดเสริมซีรีส์ NX ได้สูงสุดสองบอร์ดโดยตรงที่แผงด้านหน้าของ CPU เพื่อรองรับการสื่อสารอนุกรม RS-232C/RS-422A/485 หรือ I/O แบบแอนะล็อก
การทำงานโดยไม่ใช้แบตเตอรี่: ใช้หน่วยความจำแบบไม่สูญหายเพื่อสำรองโปรแกรมผู้ใช้และตัวแปรระบบ ช่วยลดการบำรุงรักษาฮาร์ดแวร์ตามกำหนด

การใช้งานในอุตสาหกรรม

ระบบขนถ่ายวัสดุ: การควบคุมที่แม่นยำสำหรับเครื่องคัดแยก สายพานลำเลียงอัจฉริยะ และชุดแกนทรีแบบหยิบและวาง
อุปกรณ์บรรจุภัณฑ์: เครื่องขึ้นรูป-บรรจุ-ซีล เครื่องบรรจุแนวตั้ง และเครื่องพันห่อที่ต้องการการควบคุมอิเล็กทรอนิกส์แคมแบบซิงโครไนซ์
การประมวลผลเซมิคอนดักเตอร์: แขนจัดการในห้องคลีนรูมและสายลำเลียงเวเฟอร์ที่ต้องใช้เครือข่ายแบบกำหนดเวลาได้ความเร็วสูง
การประกอบและการตรวจสอบ: แท่นกำหนดตำแหน่งหลายแกนและโต๊ะดัชนีแบบหมุนที่ผสานรวมกับระบบแมชชีนวิชัน

ตารางข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
รหัสรุ่น	NX1P2-9024DT1
ซีรีส์ผลิตภัณฑ์	Sysmac NX1P
แรงดันไฟเลี้ยง	24 VDC (ช่วงที่ยอมรับได้: 20.4 ถึง 28.8 VDC)
ความจุหน่วยความจำโปรแกรม	1.5 MB
ความจุหน่วยความจำตัวแปร	2 MB (สำหรับตัวแปรที่ไม่คงอยู่)
รอบเวลางานหลัก	ต่ำสุด 2 มิลลิวินาที (กำหนดค่าได้)
อินพุตในตัว	14 จุด (24 VDC, รองรับเซ็นเซอร์แบบ 2 สาย/3 สาย)
เอาต์พุตในตัว	10 จุด (เอาต์พุตทรานซิสเตอร์แบบ PNP/Source, รองรับกระแส 0.1 A ต่อช่อง)
โหนด EtherCAT Master	สูงสุด 8 โหนดทางกายภาพ
แกนควบคุมการเคลื่อนไหว	2 แกนซิงโครไนซ์, 4 แกนกำหนดตำแหน่งเดี่ยว
โปรโตคอลฟิลด์บัสที่รองรับ	EtherCAT, EtherNet/IP, TCP/IP, UDP/IP, FTP client/server
อุณหภูมิขณะทำงาน	0 ถึง 55 degC (ไม่ควบแน่น)
ขนาด (W x H x D)	124 มม. x 100 มม. x 71 มม.
น้ำหนักสุทธิ	0.59 กก.
น้ำหนักจัดส่ง (คำนวณ)	2.00 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	18.0 ซม. x 15.0 ซม. x 12.0 ซม.

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ต / ขั้วต่อ	ประเภทอินเทอร์เฟซและการกำหนดฟังก์ชัน
ขั้วต่อแหล่งจ่ายไฟ	แหล่งจ่ายไฟอินพุต 24 VDC + / - พร้อมขั้วสกรูกราวด์สายดินป้องกัน (PE) โดยเฉพาะ
พอร์ต EtherCAT	ขั้วต่อ RJ45 แบบมีชีลด์ 1 ช่อง ทำงานเป็น EtherCAT Master สำหรับการเชื่อมต่อปลายทางกับเซอร์โวไดรฟ์ ระบบเทอร์มินัล I/O ระยะไกล และไดรฟ์ปรับความถี่
พอร์ต EtherNet/IP	ขั้วต่อ RJ45 แบบมีชีลด์ 1 ช่อง รองรับเครือข่ายอุตสาหกรรมมาตรฐาน การสื่อสารกับโฮสต์ (การโปรแกรมผ่าน Sysmac Studio) และ Ethernet TCP/IP แบบเปิด
เทอร์มินัลบล็อก	เทอร์มินัลบล็อกแบบกดเสียบ Plus ถอดได้ ส่วนบน: อินพุต 14 จุด (0 ถึง 13) ส่วนล่าง: เอาต์พุตทรานซิสเตอร์ 10 จุด (0 ถึง 9) พร้อมขาคอมมอนแยกกัน

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

รุ่นนี้ใช้ส่วนต่อท้าย DT1 ซึ่งระบุว่าเป็นโมดูลเอาต์พุตทรานซิสเตอร์แบบ PNP/Source โปรดใช้ความระมัดระวังอย่างยิ่งระหว่างการอัปเกรดระบบ: การเปลี่ยน NX1P2-9024DT (ซึ่งใช้เอาต์พุตแบบ NPN/Sink) เป็นรุ่น DT1 จำเป็นต้องเดินสายขั้วคอมมอนของแอคชูเอเตอร์ภาคสนามใหม่ เพื่อป้องกันการลัดวงจรโดยตรง การย้ายโปรแกรมจากฮาร์ดแวร์ CJ หรือ CP ซีรีส์รุ่นเก่าได้รับการรองรับอย่างสมบูรณ์ผ่านตัวช่วยแปลงมาตรฐานของ Sysmac Studio แต่ต้องประเมินการแมป I/O ทางกายภาพโดยตรงใหม่ เนื่องจากการกำหนดขั้วมีการเปลี่ยนแปลง

ข้อผิดพลาดในการใช้งานและหมายเหตุด้านวิศวกรรม

เมื่อกำหนดค่าโทโพโลยี EtherCAT ที่ซับซ้อน หลีกเลี่ยงการติดตั้งโหนดเกินขีดจำกัดทางกายภาพที่ 8 ยูนิต หากต้องการโหนดมากกว่านี้ จำเป็นต้องใช้ CPU ระดับสูงกว่า เช่น NX102 หรือ NJ นอกจากนี้ ตรวจสอบให้แน่ใจว่ากระแสรวมของเซนเซอร์เสริมที่จ่ายไฟจากเทอร์มินัลบล็อกของ CPU ไม่เกินพิกัดที่กำหนด การทำงานใกล้ขีดจำกัดอุณหภูมิ 55 degC ภายในตู้ IP54 แบบปิด จำเป็นต้องติดตั้งในแนวตั้งบนราง DIN และเว้นระยะด้านบนและด้านล่างอย่างน้อย 30 มม. เพื่อให้ระบายความร้อนด้วยการพาความร้อนได้ตามธรรมชาติ

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ใช้สาย STP (สายคู่บิดเกลียวแบบมีชีลด์) Cat5e หรือสูงกว่าสำหรับเครือข่าย EtherCAT เสมอ เพื่อป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูงจากไดรฟ์ปรับความถี่ (VFD) ที่อยู่ใกล้เคียง ซึ่งอาจทำให้แพ็กเก็ตการเชื่อมต่อสูญหาย ตรวจสอบให้แน่ใจว่าชีลด์ของสายเครือข่ายต่อเข้ากับบัสบาร์กราวด์ของระบบอย่างถูกต้อง ระหว่างการเริ่มใช้งาน ระบบ Sysmac Studio จะตรวจสอบการซิงโครไนซ์เฟิร์มแวร์อย่างเคร่งครัด โปรดตรวจสอบให้แน่ใจว่าการตั้งค่าโครงการเฟิร์มแวร์ตรงกับระดับรุ่นของ CPU จริงทุกประการก่อนดาวน์โหลดโครงการ

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแยกแหล่งจ่ายไฟภายนอกทั้งหมดก่อนดำเนินการติดตั้ง การติดตั้งทางกล หรือการเชื่อมต่อเทอร์มินัลบล็อก I/O การไม่ตัดไฟแหล่งจ่าย 24 VDC ขาเข้าอย่างสมบูรณ์อาจทำให้วงจรลอจิกภายใน CPU เสียหายจากไฟกระชาก หรือทำให้เครื่องจักรเคลื่อนที่โดยไม่คาดคิดจากการเปิดทำงานบางส่วนของทรานซิสเตอร์

การติดตั้งบนราง DIN: ติดตั้งโปรเซสเซอร์ NX1P2 บนราง DIN มาตรฐานขนาด 35 มม. (เช่น TH35-7.5) เอียงอุปกรณ์ไปด้านหน้า เกี่ยวตะขอราง DIN ด้านบน แล้วกดส่วนล่างลงจนกลไกล็อกสไลเดอร์คลิกเข้าที่

การติดตั้งสายดิน: เดินสายตัวนำกราวด์ทองแดงเฉพาะ (ขนาดอย่างน้อย 2.0 มม.² / 14 AWG) จากขั้วสายดินป้องกันของ CPU ไปยังบัสกราวด์ของตู้ไฟฟ้าหลักให้แน่นหนา เดินสายดินให้สั้นที่สุดเท่าที่ทำได้

การเดินสายเทอร์มินัล: ปอกฉนวนตัวนำภาคสนามของเซนเซอร์/แอคชูเอเตอร์ออก 10 มม. เสียบสายทองแดงแบบแกนเดี่ยวหรือสายที่เข้าหางปลอกเฟอร์รูลแล้วเข้าในจุดของเทอร์มินัลบล็อกแบบกดเสียบ Plus โดยตรง หากต้องการถอดสาย ให้ใช้ไขควงปากแบนกดสลักปลดสีส้มลง

การเดินสายเครือข่าย: เชื่อมต่อสาย EtherCAT โดยเฉพาะเข้ากับพอร์ตสื่อสารด้านขวา เสียบลิงก์ระบบโฮสต์ EtherNet/IP เข้ากับพอร์ตสื่อสารด้านซ้าย ล็อก RJ45 ทั้งสองตัวให้แน่นเพื่อยืนยันความมั่นคงทางกล

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

NX1P2-9024DT และ NX1P2-9024DT1 มีความแตกต่างทางไฟฟ้าที่สำคัญอย่างไร

NX1P2-9024DT1 ใช้เอาต์พุตทรานซิสเตอร์แบบ PNP (Source) ขณะที่ NX1P2-9024DT ใช้เอาต์พุตทรานซิสเตอร์แบบ NPN (Sink) การกำหนดค่าการเดินสาย การต่อจุดร่วม และโหลดภายนอกต้องสอดคล้องกับการออกแบบเอาต์พุตทรานซิสเตอร์แต่ละแบบ

ต้องใช้แพ็กเกจซอฟต์แวร์ใดในการเขียนโปรแกรมและกำหนดค่าคอนโทรลเลอร์นี้

ต้องกำหนดค่าและเขียนโปรแกรมคอนโทรลเลอร์ด้วยสภาพแวดล้อมการพัฒนาแบบผสานรวม Sysmac Studio ของ Omron ผู้เขียนโปรแกรมสามารถกำหนดค่าลอจิกมาตรฐาน ระบบความปลอดภัย HMI และเส้นทางการเคลื่อนที่ได้ในชุดซอฟต์แวร์แบบรวมนี้

รุ่นนี้รองรับโมดูลขยายภายนอกหรือไม่

รองรับ คุณสามารถขยายความจุ I/O ภายในเครื่องได้โดยติดตั้งโมดูล I/O ซีรีส์ NX โดยตรงทางด้านขวาของ CPU หรือใช้ Option Board (สำหรับการสื่อสารแบบอนุกรมหรือ I/O แบบแอนะล็อก) ในช่องด้านหน้าของอุปกรณ์

เอนจินควบคุมการเคลื่อนที่รองรับแกนที่ทำงานประสานกันได้กี่แกน

CPU รองรับแกนการเคลื่อนที่ที่ทำงานประสานกันอย่างสมบูรณ์ 2 แกน และรองรับแกนกำหนดตำแหน่งแบบเดี่ยวได้สูงสุด 4 แกน ซึ่งควบคุมผ่านเครือข่าย EtherCAT fieldbus master โดยมีโหนด EtherCAT จริงทั้งหมดได้สูงสุด 8 โหนด
