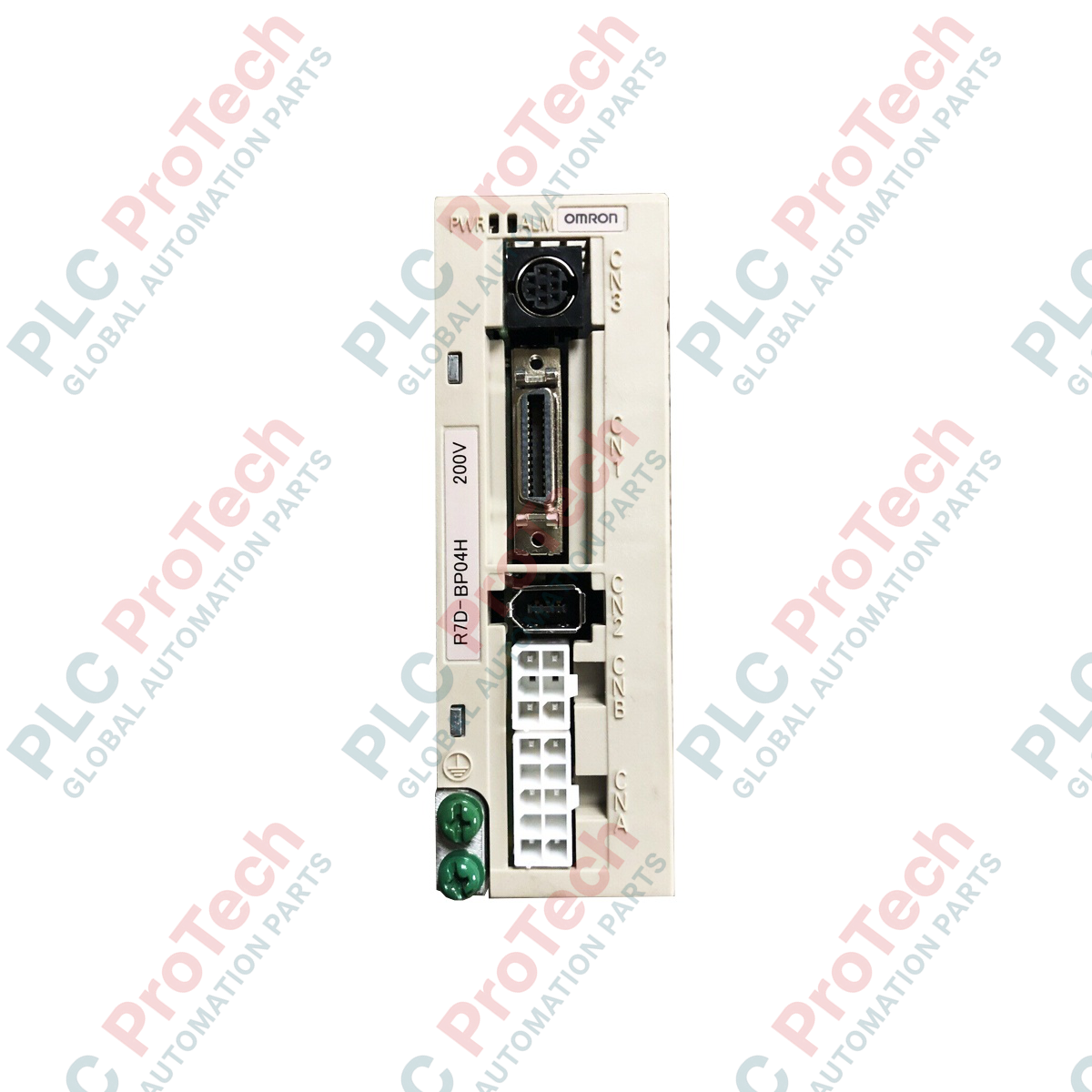

Omron R7D-BP04H เซอร์โวไดรฟ์ AC SmartStep

SKU R7D-BP04H

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: R7D-BP04H
Country of origin:ญี่ปุ่น
Product Type: เซอร์โวไดรฟ์ AC
Payment: T/T, Western Union
Weight: 420g
Dimensions: 40 มม. x 175 มม. x 120 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อให้การควบคุมการเคลื่อนไหวที่กะทัดรัดและแม่นยำ Omron R7D-BP04H เป็นไดรฟ์เซอร์โว AC ประสิทธิภาพสูงที่ทำงานภายใต้กรอบผลิตภัณฑ์ซีรีส์ SmartStep โดยมีกำลังพิกัด 400 W และแรงดันไฟฟ้าอินพุตปกติ 200 VAC แปลงไฟฟ้าอินพุตแบบเฟสเดียวเป็นเอาต์พุตที่มีเสถียรภาพสูงสำหรับเซอร์โวมอเตอร์แบบไดนามิกที่รองรับ ไดรฟ์นี้มีระบบควบคุมแบบดิจิทัลทั้งหมดซึ่งใช้วิธีอินเวอร์เตอร์ PWM ที่ใช้ IGBT ความถี่สูง 12 kHz เพื่อให้ควบคุมความเร็วได้อย่างราบรื่นและควบคุมตำแหน่งได้อย่างแม่นยำในสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมที่มีการทำงานสูง

คุณสมบัติ

สถาปัตยกรรมการประมวลผลแบบดิจิทัลทั้งหมดเพื่อให้ลูปควบคุมทำงานได้รวดเร็วและมีความหน่วงต่ำ
อินเวอร์เตอร์ PWM ในตัวที่ความถี่ 12 kHz ขับเคลื่อนด้วยทรานซิสเตอร์ไบโพลาร์เกตฉนวน (IGBT) ประสิทธิภาพสูง
ระบบป้อนกลับความเร็วความละเอียดสูงที่ประมวลผล 10,000 พัลส์/รอบจากเอ็นโค้ดเดอร์แบบอินครีเมนทัล
รองรับการตอบสนองพัลส์คำสั่งสูงสุด 500 kpps โดยใช้อินพุตไลน์ไดรเวอร์แบบดิฟเฟอเรนเชียล
กระแสเอาต์พุตแบบไดนามิกที่ทนทาน จ่ายได้สูงสุด 7.8 A ในช่วงที่ต้องการแรงบิดสูงสุดชั่วขณะ

การใช้งาน

โครงสำหรับจัดการวัสดุของเครื่องหยิบและวางความเร็วสูง
เครื่องประกอบชิ้นส่วนอิเล็กทรอนิกส์และเครื่องใส่ชิ้นส่วนความแม่นยำสูง
แกนจัดทำดัชนีสำหรับเครื่องบรรจุกล่องและเครื่องบรรจุภัณฑ์อัตโนมัติ
ชุดขับป้อนสำหรับเครื่องบรรจุแบบขึ้นรูป-บรรจุ-ปิดผนึกและเครื่องติดฉลาก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่า / พิกัด
ผู้ผลิต	Omron
รหัสรุ่น	R7D-BP04H
พิกัดกำลังเอาต์พุต	400 W
แรงดันไฟฟ้ามอเตอร์ที่รองรับ	200 V
แรงดันไฟฟ้าอินพุตวงจรหลัก	เฟสเดียว 200 ถึง 240 VAC (ค่าที่ยอมรับได้: 170 ถึง 264 VAC)
ความถี่อินพุต	50/60 Hz
กระแสเอาต์พุตต่อเนื่อง (rms)	2.5 A
กระแสสูงสุดชั่วขณะ (rms)	7.8 A
รูปแบบการควบคุมอินเวอร์เตอร์	PWM แบบดิจิทัลทั้งหมดที่ใช้ IGBT (ความถี่พาหะ 12 kHz)
ความเข้ากันได้ของประเภทสัญญาณป้อนกลับ	เอ็นโค้ดเดอร์แบบอินครีเมนทัล 10,000 พัลส์/รอบ
ขีดจำกัดการตอบสนองพัลส์คำสั่ง	อินพุตไลน์ไดรเวอร์สูงสุด 500 kpps
เซอร์โวมอเตอร์ที่รองรับ	G020030H, GP20030H
ขนาดเครื่อง (กว้าง x สูง x ลึก)	40 มม. x 175 มม. x 120 มม.
น้ำหนักสุทธิของเครื่อง	0.42 กก.
น้ำหนักจัดส่ง (คำนวณ)	3.00 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ชุดขั้วต่อ / คอนเน็กเตอร์	คำอธิบายและการกำหนดเฉพาะ
ขั้ว L1, L2	อินพุตแหล่งจ่ายไฟหลักแบบเฟสเดียว (200 ถึง 240 VAC)
ขั้ว U, V, W	ขั้วเอาต์พุต 3 เฟสไปยังขดลวดสเตเตอร์ของเซอร์โวมอเตอร์
ขั้วต่อ CN1	พอร์ตควบคุม I/O สำหรับอินพุตพัลส์ไดรเวอร์แบบไลน์และสัญญาณคำสั่ง
ขั้วต่อ CN2	พอร์ตอินพุตสัญญาณป้อนกลับของเอ็นโค้ดเดอร์แบบอินครีเมนทัลโดยเฉพาะ
ขั้วต่อกราวด์โครงเครื่อง	ขั้วต่อกราวด์ระบบหลัก (ต้องเชื่อมต่อกับสายดินที่มีอิมพีแดนซ์ต่ำ)

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

ไดรฟ์ R7D-BP04H ได้รับการออกแบบโดยเฉพาะให้เป็นส่วนหนึ่งของแค็ตตาล็อก SmartStep ของ Omron ไม่สามารถใช้แทนกันแบบถอดเสียบได้โดยตรงกับอุปกรณ์มาตรฐาน SYSDRIVE เว้นแต่จะย้ายการกำหนดค่าการจูนและพารามิเตอร์คำสั่งอย่างเป็นระบบ เมื่อเปลี่ยนอุปกรณ์ ให้ตรวจสอบว่าคอนโทรลเลอร์หลักรองรับขีดจำกัดเอาต์พุตพัลส์แบบไลน์ไดรเวอร์ที่ 500 kpps ซึ่งกำหนดโดยซีรีส์นี้

ข้อผิดพลาดในการใช้งานและบันทึกทางวิศวกรรม

อุปกรณ์นี้ได้รับการปรับให้เหมาะกับการติดตั้งในแผงที่มีความหนาแน่นสูง แต่ลักษณะการระบายความร้อนภายในอาศัยการระบายความร้อนแบบพาความร้อน ตรวจสอบให้แน่ใจว่าติดตั้งไดรฟ์ในแนวตั้งในสภาพแวดล้อมที่มีอุณหภูมิไม่เกิน 55 องศาเซลเซียส การใช้งานโดยไม่เว้นระยะตามกำหนด 50 มม. ทั้งด้านบนและด้านล่างของตัวเครื่องไดรฟ์ อาจทำให้เกิดจุดร้อนเฉพาะที่และทำให้ชุดตัวเก็บประจุบัส DC ภายในเสื่อมสภาพก่อนเวลาอันควร

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

ความถี่สวิตชิ่งความเร็วสูงภายในที่ 12 kHz จากอินเวอร์เตอร์ PWM แบบ IGBT อาจทำให้เกิดสัญญาณรบกวนทางไฟฟ้าในสัญญาณลอจิกบริเวณใกล้เคียง จำเป็นต้องแยกการเชื่อมต่อไฟกำลังทั้งหมด (U, V, W) ออกจากสายควบคุม I/O (CN1) เดินสายมอเตอร์กระแสสูงทั้งหมดในท่อโลหะแยกที่ต่อลงดิน เพื่อป้องกันการเหนี่ยวนำพัลส์หลอกจากสายเซนเซอร์ที่อยู่ติดกัน

แนวทางการติดตั้ง

คำเตือนสำคัญอย่างยิ่ง: ก่อนดำเนินการติดตั้ง ตรวจสอบการเดินสาย หรือเปลี่ยนอุปกรณ์ ให้ตัดไฟสายจ่ายไฟ AC หลักขาเข้าออกโดยสมบูรณ์ รออย่างน้อย 5 นาทีเพื่อให้ตัวเก็บประจุบัส DC ภายในคายประจุจนหมด ตรวจสอบว่าแรงดันบัสลดลงต่ำกว่า 30 VDC โดยใช้มัลติมิเตอร์ดิจิทัลแบบแยกวงจร ก่อนสัมผัสขั้วต่อทางกายภาพ

1

การติดตั้งเชิงกล: ยึดเซอร์โวไดรฟ์ให้แน่นกับแผงย่อยโลหะที่เรียบและแข็งแรงภายในตู้ควบคุมอุตสาหกรรมระดับ IP54 หรือสูงกว่า เว้นระยะระบายอากาศให้เหมาะสมเพื่อให้อากาศไหลเวียนได้อย่างไม่มีสิ่งกีดขวาง

2

การต่อสายดิน: ต่อขั้วสายดินของโครงหลักของอุปกรณ์เข้ากับแผ่นด้านหลังของตู้โดยตรง โดยใช้แถบทองแดงสำหรับงานหนักหรือสายตัวนำดินที่มีอิมพีแดนซ์ต่ำ

3

ขั้วต่อไฟ: ต่อสายจ่ายไฟเฟสเดียวเข้ากับ L1 และ L2 โดยใช้สายไฟที่รองรับอุณหภูมิอย่างน้อย 75 องศาเซลเซียส และต่อเอาต์พุตเฟสที่สอดคล้องกัน (U, V, W) เข้ากับเซอร์โวมอเตอร์โดยตรง

4

การเดินสายสัญญาณ: เสียบสายป้อนกลับของเอ็นโคเดอร์เฉพาะเข้าที่พอร์ต CN2 จากนั้นเชื่อมต่อสายควบคุมพัลส์คำสั่งเข้ากับ CN1 โดยแยกสายสัญญาณออกจากสายไฟกำลังทางกายภาพ

FAQ

อินพุตความถี่สูงสุดสำหรับพัลส์คำสั่งของไดรฟ์นี้คือเท่าใด

ไดรฟ์นี้รองรับคำสั่งจากไลน์ไดรเวอร์แบบดิฟเฟอเรนเชียลที่ความถี่สูงสุด 500 kpps

เซอร์โวไดรฟ์นี้สามารถใช้กับแหล่งจ่ายไฟ AC สามเฟสมาตรฐานได้หรือไม่

ไม่ รุ่นนี้รองรับเฉพาะอินพุตวงจรหลักแบบเฟสเดียว 200 ถึง 240 VAC

ไดรฟ์นี้รองรับอุปกรณ์ป้อนกลับประเภทใดโดยตรง

ไดรฟ์นี้ออกแบบมาให้เชื่อมต่อกับเอ็นโค้ดเดอร์แบบเพิ่มค่า ความละเอียดสูง 10,000 พัลส์ต่อรอบโดยเฉพาะ

มอเตอร์รุ่นใดบ้างที่เข้ากันได้กับช่วงกำลังเอาต์พุต 400W ของรุ่นนี้

ไดรฟ์นี้ออกแบบมาเพื่อขับมอเตอร์ Omron รุ่น G020030H และ GP20030H ภายใต้ขีดจำกัดกระแสที่เหมาะสม
