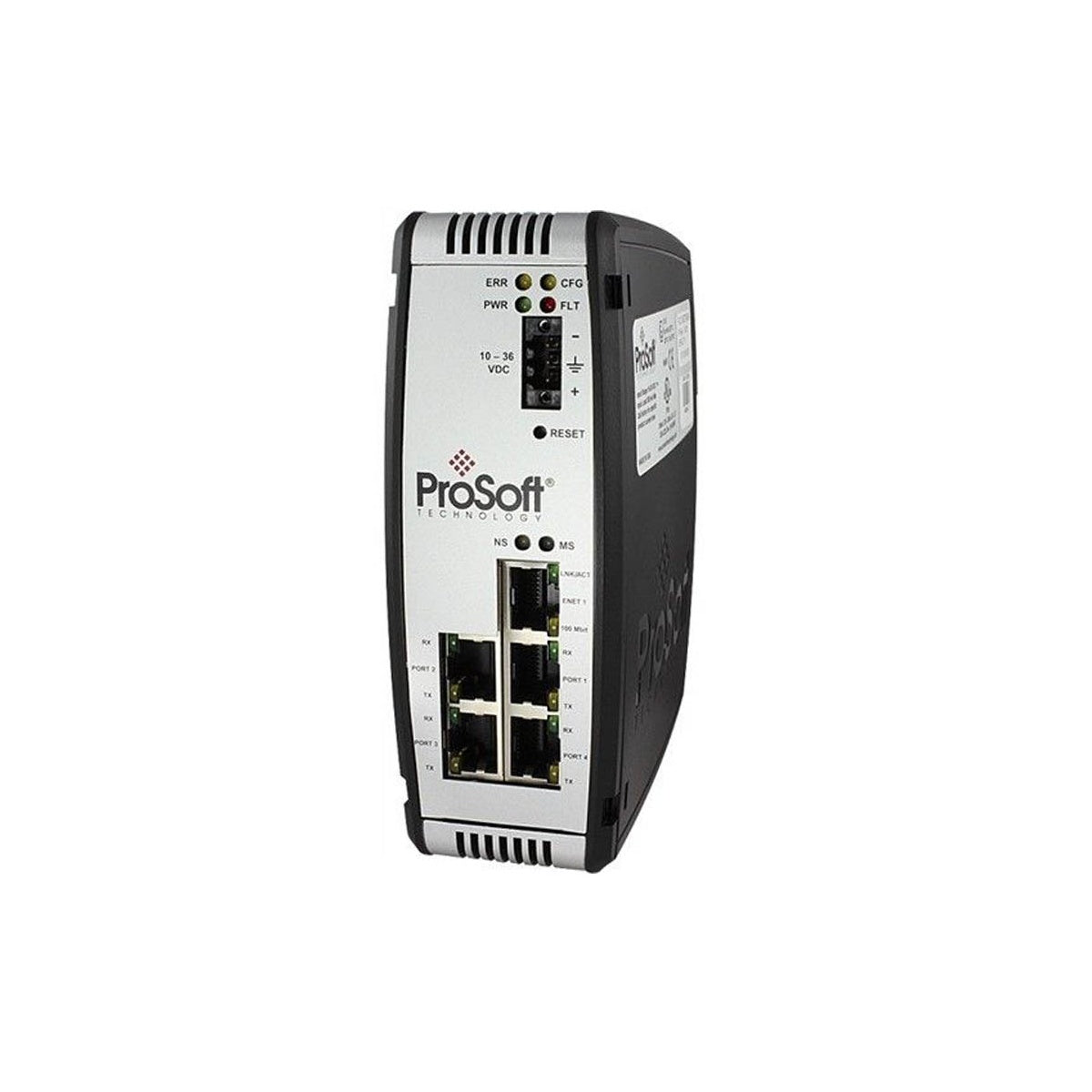

การเชื่อมต่อเครือข่าย PROFINET ความเร็วสูงที่ใช้อีเทอร์เน็ตกับอุปกรณ์ภาคสนามแบบอนุกรมรุ่นเก่าได้รับการจัดการอย่างมีประสิทธิภาพด้วย ProSoft PLX31-PND-MBS4 ซึ่งเป็นเกตเวย์สื่อสารแบบสี่พอร์ตโดยเฉพาะ อุปกรณ์นี้ช่วยให้แลกเปลี่ยนข้อมูลแบบสองทิศทางระหว่างตัวควบคุมบนเครือข่าย PROFINET กับอุปกรณ์อนุกรม Modbus ได้ เกตเวย์มีพอร์ตอนุกรมอิสระ 4 พอร์ตที่แยกวงจรอย่างสมบูรณ์ และทำหน้าที่เป็น อุปกรณ์ PROFINET Class A โดยรองรับการถ่ายโอนข้อมูลปริมาณมากสูงสุด 1,440 ไบต์อินพุตและ 1,440 ไบต์เอาต์พุต ตัวเครื่องอุตสาหกรรมที่แข็งแรงสำหรับติดตั้งบนราง DIN และช่วงอุณหภูมิการทำงานที่กว้าง ทำให้อุปกรณ์นี้เหมาะสำหรับการใช้งานต่อเนื่องในสภาพแวดล้อมการควบคุมที่สมบุกสมบัน
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ProSoft Technology |
| ข้อมูลอ้างอิงรุ่น | PLX31-PND-MBS4 |
| ความจุ I/O ของ PROFINET | อินพุต 1,440 ไบต์, เอาต์พุต 1,440 ไบต์ |
| ประเภทไดรเวอร์ PROFINET | อุปกรณ์ Class A |
| จำนวนพอร์ตอนุกรม | 4 พอร์ตแบบแยกวงจร |
| รายการคำสั่ง Modbus | สูงสุด 100 คำสั่งต่อพอร์ต Master (รหัสฟังก์ชันที่กำหนดค่าได้) |
| แรงดันไฟเลี้ยงตามค่าปกติ | 24 VDC (ช่วงที่อนุญาต 10 ถึง 36 VDC) |
| การใช้กระแสไฟฟ้า | 300 mA ที่ 24 VDC ตามค่าปกติ (สูงสุด 610 mA) |
| อุณหภูมิขณะทำงาน | -25°C ถึง 70°C (-13°F ถึง 158°F) |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ถึง 80 องศาเซลเซียส (-40 องศาฟาเรนไฮต์ ถึง 176 องศาฟาเรนไฮต์) |
| ความชื้นสัมพัทธ์ | ความชื้นสัมพัทธ์ 5% ถึง 95% โดยไม่ควบแน่น |
| การแยกวงจรอีเทอร์เน็ต | 1500 Vrms, 50 ถึง 60 Hz เป็นเวลา 60 วินาที (IEC 60950) |
| ขนาดทางกล | 13.67 x 5.05 x 11.13 ซม. (สูง x กว้าง x ลึก) |
| น้ำหนักขนส่ง | 1.50 กก. |
| พอร์ต / ขั้วต่อ | ประเภทขั้วต่อ | การกำหนดสัญญาณ |
|---|---|---|
| พอร์ตอีเทอร์เน็ต | RJ45 | เครือข่าย PROFINET / การกำหนดค่า; 10/100 Mbps Base-TX |
| พอร์ตอนุกรม 1 - 4 | DB9 ตัวผู้ (พร้อมอะแดปเตอร์เทอร์มินัล) | โหมด RS-232, RS-422 หรือ RS-485 ที่กำหนดค่าได้ |
| อินพุตกำลังไฟ | เทอร์มินัลบล็อกแบบสกรู J180 3 พิน | ขั้วบวก (V+), ขั้วลบ (V-), สายดินป้องกัน (GND) |
ยูนิตนี้ทดแทนระบบหลายเกตเวย์รุ่นเก่าที่ต้องใช้โมดูลอินเทอร์เฟซ PROFINET เป็น Modbus RTU แยกต่างหาก ด้วยการรวมพอร์ตอนุกรมที่แยกอิสระสี่พอร์ตไว้ภายใต้ที่อยู่ IP เดียว จึงลดจำนวนโหนด PROFINET และทำให้การกำหนดค่าฮาร์ดแวร์ PLC ง่ายขึ้น โปรดทราบว่าไฟล์การกำหนดค่ารุ่นเก่าจากโมเดลพอร์ตเดียวต้องปรับออฟเซ็ตการแมปรีจิสเตอร์อย่างถูกต้อง เพื่อใช้โครงสร้างหน่วยความจำแบบ 4 พอร์ตโดยไม่เกิดการทับซ้อน
ปัญหาที่พบบ่อยเกิดขึ้นเมื่อกำหนดค่าคำสั่ง Modbus Master หลายรายการ หากอุปกรณ์สเลฟออฟไลน์ รอบการโพล Modbus อาจหมดเวลานาน ส่งผลให้ความเร็วการอัปเดตของพอร์ตทั้งหมดนั้นลดลง กำหนดค่าการหมดเวลาและพารามิเตอร์การลองใหม่ของ Modbus อย่างแม่นยำใน ProSoft Configuration Builder (PCB) เพื่อป้องกันอัตราการรีเฟรชเครือข่ายที่ช้า
เมื่อใช้การกำหนดค่า RS-485 แบบมัลติดรอป อย่าลืมติดตั้งตัวต้านทานปลายบัสให้กับบัสทางกายภาพ ใช้อะแดปเตอร์ DB9 เป็นขั้วต่อสกรูที่ให้มา เพื่อติดตั้งตัวต้านทานปลายสาย 120 โอห์มคร่อมสาย TX/RX+ และ TX/RX- ที่ปลายของแต่ละช่วงสายอนุกรมทางกายภาพ ให้จุดอ้างอิงกราวด์สัญญาณเชื่อมต่อกับสายดินเพียงจุดเดียว เพื่อหลีกเลี่ยงสัญญาณรบกวนจากกราวด์ลูปที่อาจสร้างความเสียหาย
