ProSoft MVI56-ADM โมดูลพัฒนาแอปพลิเคชันแบบโปรแกรมได้ 'C' สำหรับ ControlLogix

SKU MVI56-ADM

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ProSoft
Product No.: MVI56-ADM
Origin สหรัฐอเมริกา
Product Type: โมดูลการสื่อสาร PLC
Payment: T/T, Western Union
Weight: 2.0 kg
Dimensions: 250 มม. x 150 มม. x 80 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

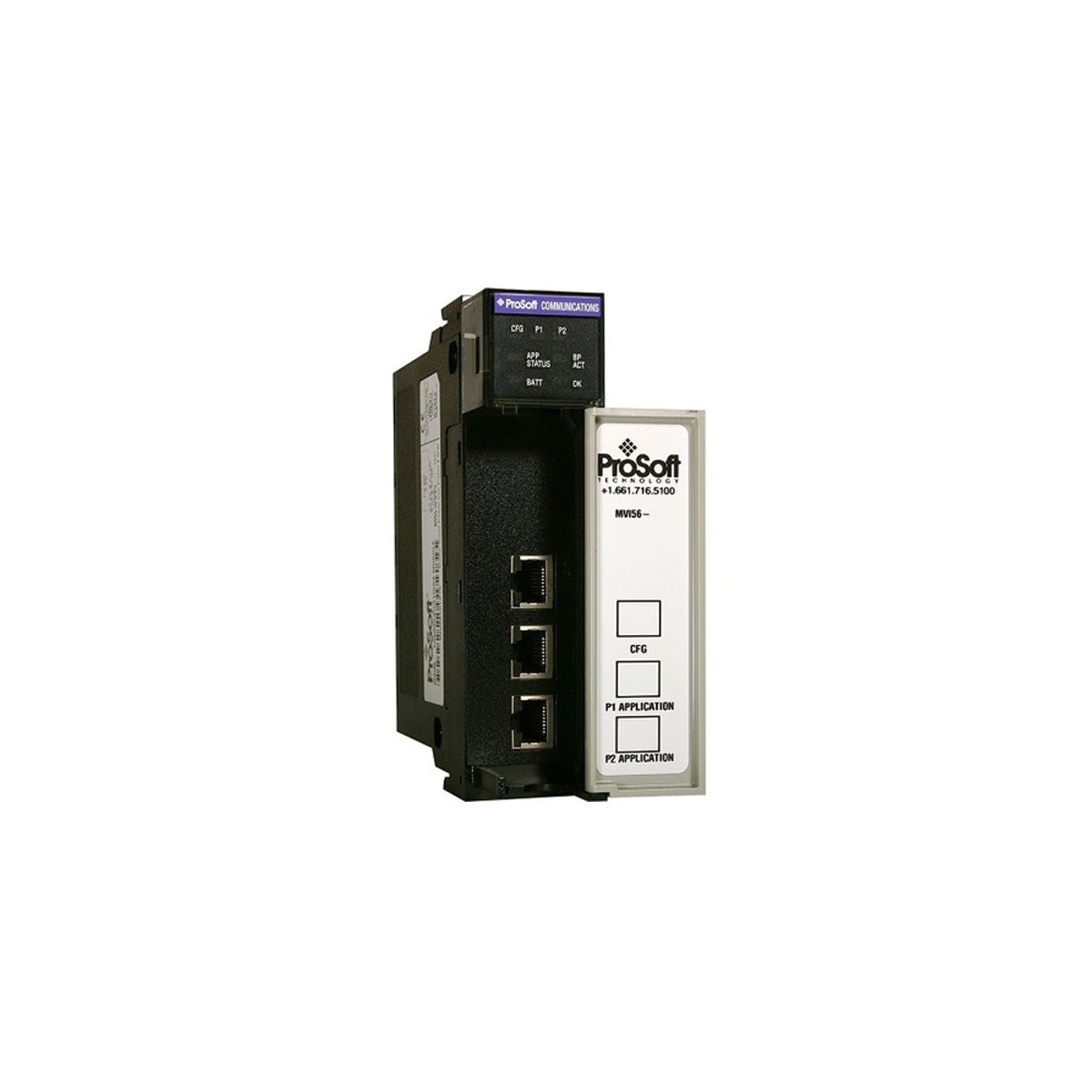

การเรียกใช้แอปพลิเคชันซอฟต์แวร์แบบกำหนดเองที่ผู้ใช้เขียนขึ้นโดยตรงภายในแบ็กเพลน Rockwell Automation มาตรฐานทำได้ด้วยโคโปรเซสเซอร์ ProSoft MVI56-ADM ซึ่งเป็นโมดูลสล็อตเดี่ยวที่ออกแบบมาสำหรับแพลตฟอร์ม ControlLogix โมดูลพัฒนานี้ช่วยให้ผู้รวมระบบอุตสาหกรรมสามารถสร้างและโหลดแอปพลิเคชันภาษา C แบบกรรมสิทธิ์ได้ ทำให้สามารถผสานรวมอุปกรณ์ภาคสนามเฉพาะทางหรือสร้างโปรโตคอลการสื่อสารที่ไม่ได้มาตรฐานซึ่งไม่รองรับโดยการกำหนดค่าคอนโทรลเลอร์ดั้งเดิม

คุณสมบัติเด่น

สภาพแวดล้อมที่ตั้งโปรแกรมได้แบบกำหนดเอง ซึ่งรองรับการเรียกใช้โค้ด C ที่คอมไพล์โดยผู้ใช้
การผสานรวมโดยตรงกับแบ็กเพลน ControlLogix เพื่อแลกเปลี่ยนข้อมูลรีจิสเตอร์ความเร็วสูง
พอร์ตอนุกรมอิสระสองพอร์ตที่กำหนดค่าได้สำหรับการสื่อสาร RS-232, RS-422 หรือ RS-485
หน่วยความจำแฟลชเกรดอุตสาหกรรมในตัวสำหรับจัดเก็บแอปพลิเคชันและการกำหนดค่าที่คอมไพล์แล้วอย่างน่าเชื่อถือ
การสื่อสารกับแบ็กเพลนแบบแอ็กทีฟโดยใช้อินเทอร์เฟซลอจิกแบบแลดเดอร์หรือการถ่ายโอนข้อมูล I/O โดยตรง

การใช้งาน

การใช้งานไดรเวอร์โปรโตคอลอนุกรมแบบกรรมสิทธิ์หรือแบบเก่า
อัลกอริทึมทางคณิตศาสตร์ความเร็วสูงเฉพาะที่และการประมวลผลข้อมูลล่วงหน้า
อินเทอร์เฟซอนุกรมโดยตรงสำหรับระบบ SCADA รุ่นเก่า เครื่องอ่านบาร์โค้ด และเครื่องชั่ง
การบันทึกข้อมูลแบบทำงานอิสระและการจัดเก็บเหตุการณ์เฉพาะทางภายในแชสซี ControlLogix

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ProSoft Technology
หมายเลขรุ่น	MVI56-ADM
ประเภทโมดูล	โมดูลพัฒนาแอปพลิเคชันแบบโปรแกรมได้ด้วยภาษา 'C'
ความเข้ากันได้กับแพลตฟอร์ม	ระบบ ControlLogix (สล็อตเดี่ยว)
โหลดกระแสไฟฟ้าของแบ็กเพลน	800 mA ที่ 5 V DC
อุณหภูมิขณะทำงาน	0 ถึง 60 องศาเซลเซียส (32 ถึง 140 องศาฟาเรนไฮต์)
อุณหภูมิขณะจัดเก็บ	-40 ถึง 85 องศาเซลเซียส (-40 ถึง 185 องศาฟาเรนไฮต์)
ความชื้นสัมพัทธ์	ความชื้นสัมพัทธ์ 5% ถึง 95% RH (ไม่ควบแน่น)
น้ำหนักจัดส่ง (คำนวณ)	2.0 กก. (4.4 ปอนด์)
ขนาดบรรจุภัณฑ์ (คำนวณ)	250 มม. x 150 มม. x 80 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ข้อมูลอ้างอิงพอร์ต	ประเภทอินเทอร์เฟซ	ฟังก์ชัน / การกำหนดวงจร
PRT1	RS-232, RS-422 หรือ RS-485 (เลือกได้ด้วยจัมเปอร์)	พอร์ตสื่อสารของแอปพลิเคชันสำหรับอุปกรณ์ต่อพ่วง
PRT2	RS-232, RS-422 หรือ RS-485 (เลือกได้ด้วยจัมเปอร์)	พอร์ตสื่อสารของแอปพลิเคชันสำหรับอุปกรณ์ต่อพ่วง
CFG	RS-232 (การเชื่อมต่อ RJ45)	อินเทอร์เฟซสำหรับการกำหนดค่าและการแก้ไขข้อบกพร่องของการติดตั้งแอปพลิเคชัน

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

MVI56-ADM ทำหน้าที่เป็นโคโปรเซสเซอร์แบบโปรแกรมได้สไตล์ระบบเดิม เมื่ออัปเกรดระบบหรือมองหาสภาพแวดล้อมการพัฒนาที่รองรับ Ethernet ให้พิจารณา MVI56E-ADM หรือโมดูลแอปพลิเคชันรุ่นใหม่ที่ใช้ Ethernet อย่างไรก็ตาม โค้ด C ที่คอมไพล์แล้วซึ่งมีอยู่เดิมอาจต้องย้ายระบบหรืออัปเดตไลบรารี ทั้งนี้ขึ้นอยู่กับสภาพแวดล้อมของโปรเซสเซอร์เป้าหมาย

ข้อผิดพลาดที่อาจเกิดขึ้นในแอปพลิเคชันและหมายเหตุทางวิศวกรรม

โมดูลนี้ต้องใช้กระแส 800 mA ที่แรงดัน 5 V DC โดยดึงจากแบ็กเพลนของ ControlLogix โดยตรง จำเป็นต้องคำนวณกำลังไฟของแชสซีก่อนติดตั้ง โดยเฉพาะในระบบที่มีหลายโมดูล เพื่อป้องกันแรงดันตกหรือการรีเซ็ตระบบ นอกจากนี้ ต้องจัดการหน่วยความจำภายในแอปพลิเคชัน C แบบกำหนดเองอย่างรอบคอบ เพื่อป้องกันหน่วยความจำรั่วและการหมดเวลาของวอตช์ด็อก ซึ่งอาจทำให้การสื่อสารระหว่างโมดูลกับแบ็กเพลนหยุดทำงาน

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เมื่อกำหนดค่าอินเทอร์เฟซ RS-485 บน PRT1 หรือ PRT2 ให้ตรวจสอบว่าได้เปิดใช้งานตัวต้านทานปลายสายที่ปลายทางกายภาพของสายสื่อสารอย่างถูกต้อง ใช้สาย STP แบบคู่บิดเกลียวมีชีลด์คุณภาพสูงเพื่อลดการรบกวนจากสัญญาณรบกวนความถี่สูงในงานอุตสาหกรรม และต่อลงกราวด์ชีลด์ที่ปลายด้านเดียวเท่านั้นเพื่อหลีกเลี่ยงกระแสในกราวด์ลูป

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมดที่จ่ายให้แชสซี ControlLogix ก่อนใส่หรือถอดโมดูล MVI56-ADM การเสียบหรือถอดขณะมีไฟ (RIUP) ในสภาพแวดล้อมที่ไม่ปลอดภัยอาจทำให้วงจรภายในเสียหายหรือทำให้กระบวนการทำงานหยุดชะงักโดยไม่คาดคิด

ตั้งจัมเปอร์ทางกายภาพที่ด้านข้างโมดูลให้ตรงกับมาตรฐานการสื่อสารทางกายภาพที่ต้องการ (RS-232, RS-422 หรือ RS-485) สำหรับ PRT1 และ PRT2 ก่อนใส่โมดูลเข้าแชสซี

จัดแนวโมดูล MVI56-ADM ให้ตรงกับรางนำการ์ดของสล็อตว่างในแชสซี ControlLogix แล้วเลื่อนเข้าไปจนติดตั้งแน่นสนิทกับคอนเน็กเตอร์แบ็กเพลน

ขันแถบล็อกด้านบนและด้านล่างของแชสซีให้แน่น เพื่อยึดโมดูลเข้ากับแร็กในเชิงกล

เชื่อมต่อสายสื่อสารเข้ากับพอร์ตด้านหน้าที่ตรงกัน แล้วจ่ายไฟให้ระบบกลับคืนมาเพื่อโหลดและเรียกใช้ไฟล์ไบนารีของแอปพลิเคชันที่คอมไพล์แล้ว

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ฟังก์ชันหลักของโมดูล ProSoft MVI56-ADM คืออะไร

โมดูลนี้ทำหน้าที่เป็นตัวประมวลผลร่วมที่สามารถเขียนโปรแกรมด้วยภาษา C ได้อย่างอิสระภายในแชสซี ControlLogix ช่วยให้ผู้ใช้สามารถเรียกใช้อัลกอริทึมภาษา C ที่คอมไพล์เอง และเรียกใช้โปรโตคอลการสื่อสารที่เป็นกรรมสิทธิ์ได้โดยตรงผ่านแบ็กเพลน

ตัวเลือกการกำหนดค่าสำหรับพอร์ตอนุกรมของโมดูลนี้มีอะไรบ้าง

โมดูลนี้มีพอร์ตอนุกรมสำหรับแอปพลิเคชัน 2 พอร์ต (PRT1 และ PRT2) ซึ่งสามารถกำหนดค่าแยกจากกันได้ด้วยจัมเปอร์ทางกายภาพ เพื่อใช้มาตรฐานสัญญาณทางกายภาพ RS-232, RS-422 หรือ RS-485

โมดูลนี้ต้องใช้แหล่งจ่ายไฟภายนอกหรือไม่

ไม่ต้อง โมดูลนี้รับไฟทั้งหมดผ่านแบ็กเพลนของแชสซี ControlLogix โดยใช้กระแสไฟ 800 mA ที่ 5 V DC ซึ่งต้องนำไปคำนวณรวมในงบประมาณกำลังไฟของระบบ

ฉันจะอัปโหลดโค้ดภาษา C ที่กำหนดเองไปยัง MVI56-ADM ได้อย่างไร

โปรแกรมภาษา C ที่คอมไพล์เองจะถูกโหลดลงในโมดูลผ่านพอร์ต RJ45 RS-232 CFG (การกำหนดค่า) โดยใช้ซอฟต์แวร์จำลองเทอร์มินัลหรือซอฟต์แวร์ถ่ายโอนไฟล์มาตรฐานที่เข้ากันได้กับเครื่องมือสำหรับพัฒนาระบบ
