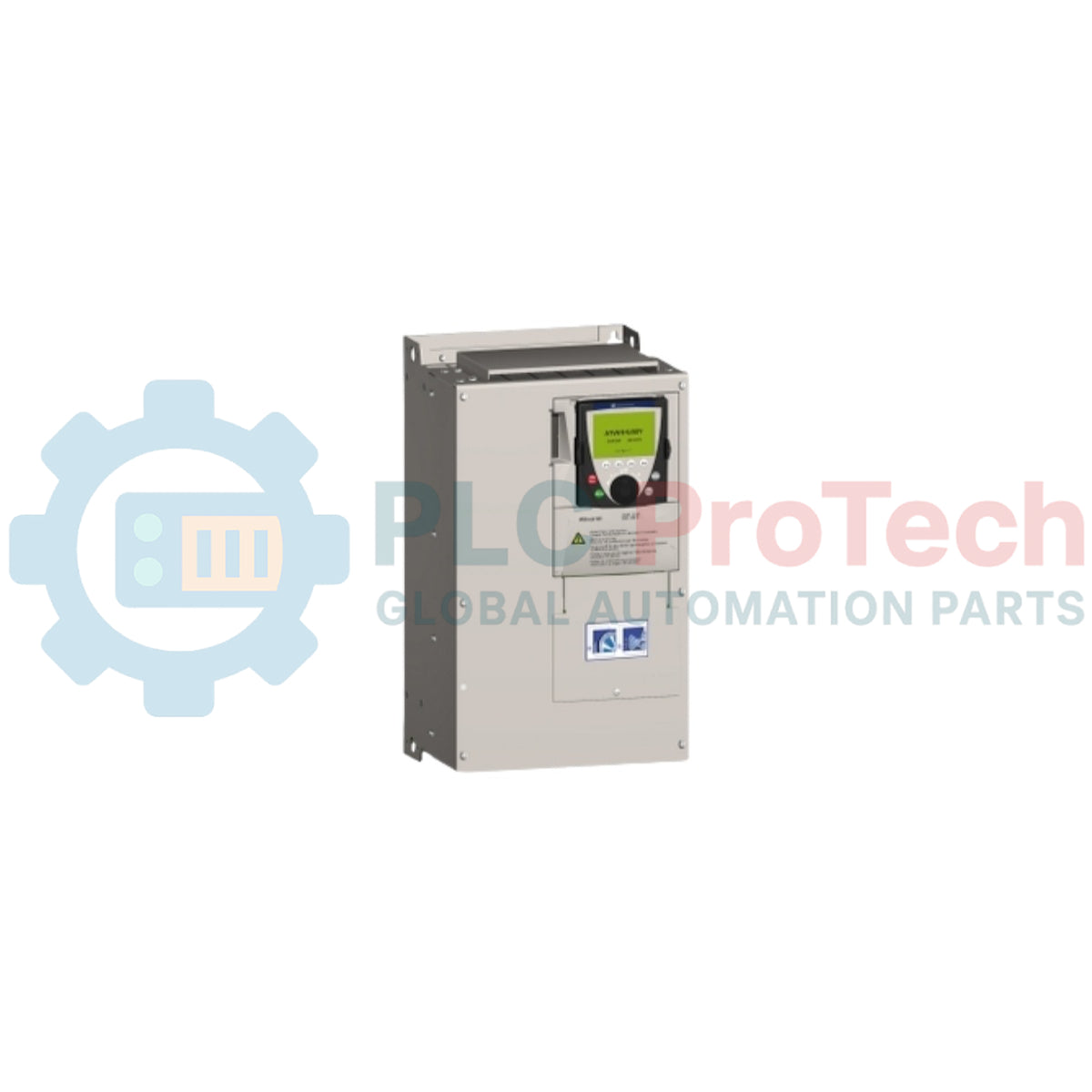

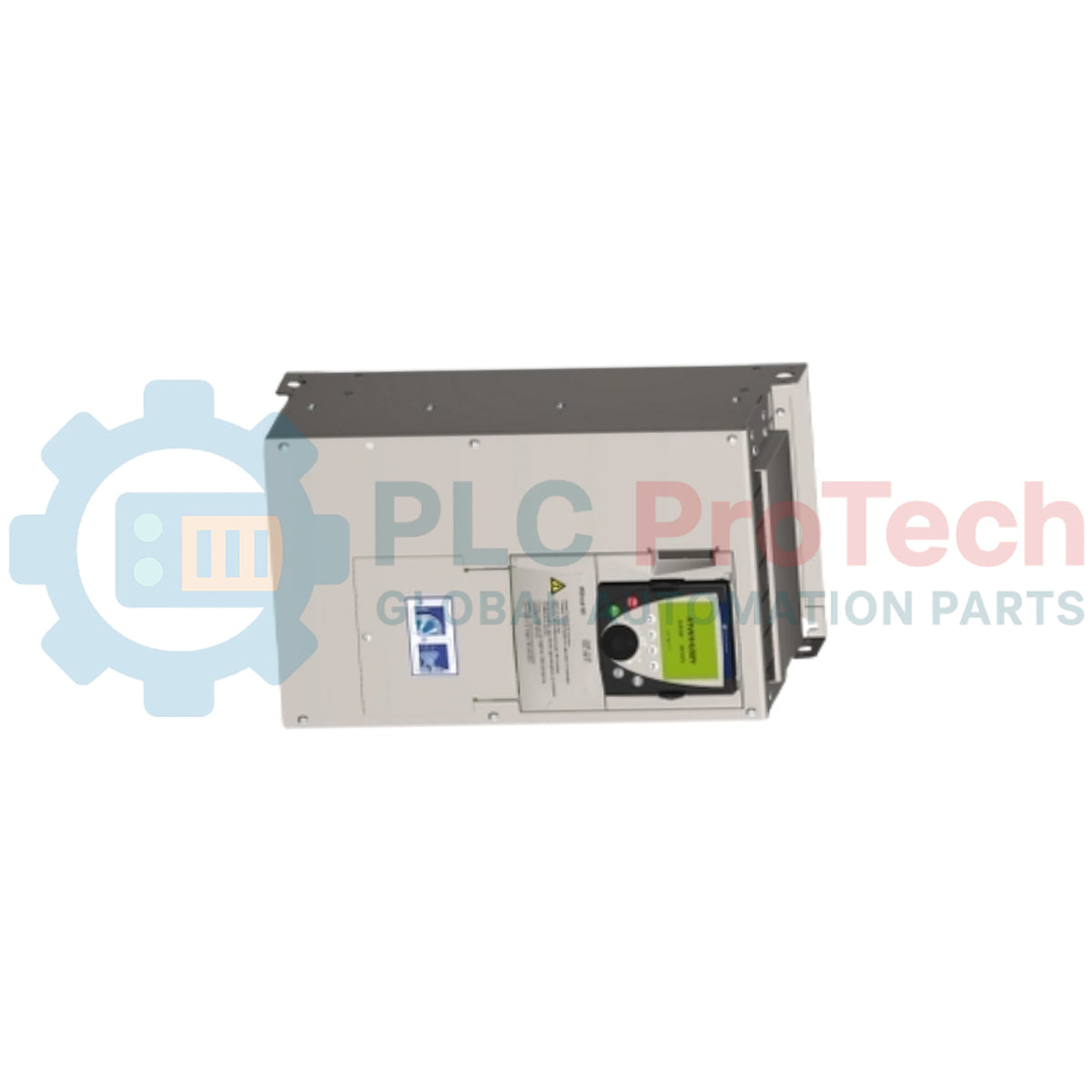

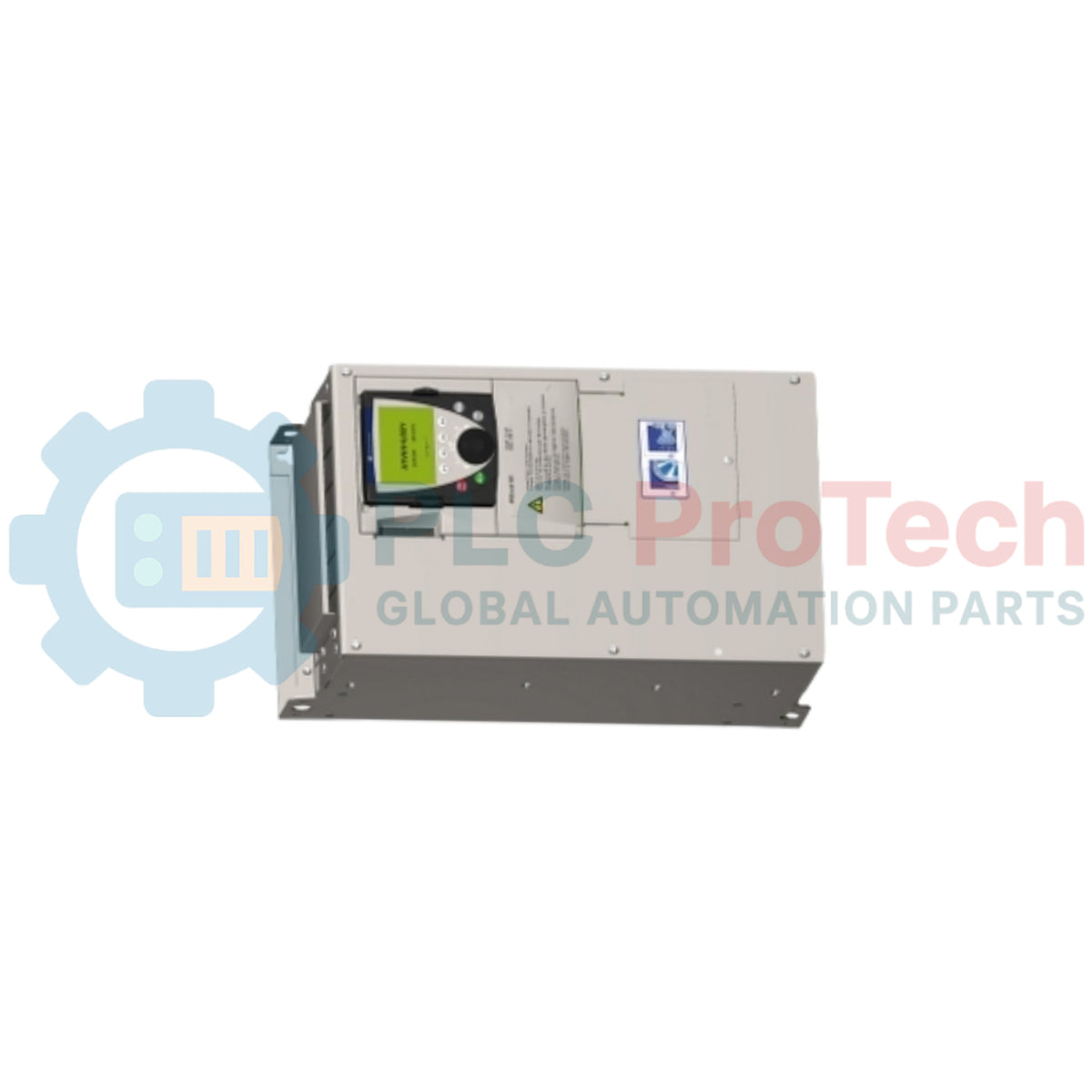

Schneider Electric ATV61HD22N4Z เป็นอินเวอร์เตอร์ปรับความถี่ (VFD) ประสิทธิภาพสูงจากซีรีส์ Altivar 61 ซีรีส์นี้ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีแรงบิดแปรผัน จึงเป็นมาตรฐานรุ่นเดิมสำหรับควบคุมปั๊มและพัดลมในระบบจัดการอาคารและกระบวนการอุตสาหกรรม
โดยทั่วไป suffix “Z” หมายถึงรุ่นที่จัดส่งโดยไม่มีโช้ก DC ซึ่งมักใช้ในการติดตั้งตู้ควบคุมบางรูปแบบ
| หมวดหมู่ | ข้อมูลจำเพาะ |
| ผู้ผลิต | Schneider Electric |
| ซีรีส์ | Altivar 61 (ATV61) |
| กำลังมอเตอร์ | 22 kW / 30 hp |
| แรงดันไฟฟ้าขาเข้า | 380 ถึง 480 V AC (3 เฟส) |
| กระแสต่อเนื่อง | 48 A (ที่ 4 kHz / 400 V) |
| กระแสสูงสุดชั่วขณะ | 52.8 A (เป็นเวลา 60 วินาที) |
| ความถี่เอาต์พุต | 0.1 ถึง 500 Hz |
| ระดับการป้องกัน | IP20 (แบบเปิด) |
กฎการควบคุม: แบบสเกลาร์ ($V/f$) การควบคุมเวกเตอร์ฟลักซ์ (ไม่มีเซนเซอร์) และอัตราส่วนประหยัดพลังงานเฉพาะ
พอร์ตในตัว: Modbus และ CANopen
ช่องเสียบอุปกรณ์เสริม: รองรับการ์ดสื่อสาร (Profibus, DeviceNet, Ethernet) และการ์ดขยาย I/O
การเพิ่มประสิทธิภาพพลังงาน: มีกฎควบคุมเฉพาะเพื่อลดการสูญเสียของมอเตอร์ได้สูงสุด 30% ภายใต้สภาวะโหลดต่ำ
ตรรกะสำหรับปั๊ม/พัดลม: มีฟังก์ชัน “Catch on the Fly” ในตัว (เริ่มเดินพัดลมที่กำลังหมุนอยู่ใหม่) โหมดพัก/ปลุก และการควบคุมหลายปั๊ม (ใช้ร่วมกับการ์ด)
การผสานระบบความปลอดภัย: มีขั้วต่อ Safe Torque Off (PWR) เพื่อป้องกันมอเตอร์เริ่มทำงานโดยไม่ตั้งใจ
การปรับแต่ง: แมโครสำหรับฟังก์ชันเฉพาะ เช่น “การสูบน้ำ” “การระบายอากาศ” หรือ “การใช้งานทั่วไป” ช่วยให้ตั้งค่าเริ่มต้นได้ง่ายขึ้น
การติดตั้ง: ออกแบบมาสำหรับติดตั้งในแนวตั้งภายในตู้ไฟฟ้า เนื่องจากเป็นอุปกรณ์ IP20 จึงต้องป้องกันฝุ่นและความชื้น
การระบายความร้อน: อุปกรณ์สร้างความร้อนประมาณ 685 W เมื่อทำงานเต็มโหลด ตรวจสอบให้แน่ใจว่าพัดลมตู้มีความสามารถเพียงพอที่จะรักษาอุณหภูมิแวดล้อมให้ต่ำกว่า $50^\circ C$
โช้ก DC: โปรดทราบว่ารุ่น “Z” อาจต้องใช้รีแอกเตอร์สายไฟภายนอกหรือโช้ก DC เพื่อให้เป็นไปตามข้อจำกัดด้านความเพี้ยนฮาร์มอนิก ทั้งนี้ขึ้นอยู่กับข้อกำหนดของระบบไฟฟ้าในพื้นที่
การเลือกสายเคเบิล: ใช้สายมอเตอร์แบบมีชีลด์เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ให้เดินสายควบคุมและสายไฟกำลังในท่อร้อยสายแยกจากกัน
สามารถใช้อินเวอร์เตอร์นี้กับสายพานลำเลียงหรือเครนได้หรือไม่
แม้จะสามารถใช้งานได้ แต่ไม่แนะนำ ATV61 ได้รับการปรับให้เหมาะกับงาน แรงบิดแปรผัน (ปั๊ม/พัดลม) สำหรับงานแรงบิดคงที่ เช่น สายพานลำเลียงหรือรอกยก ซีรีส์ Altivar 71 (ATV71) หรือซีรีส์รุ่นใหม่กว่าอย่าง ATV930 มีความเหมาะสมมากกว่า
รุ่นใดใช้แทน ATV61
ปัจจุบันซีรีส์ Altivar 61 ถูกแทนที่เป็นส่วนใหญ่ด้วย Altivar Process ATV630 ซึ่งมีการตรวจสอบพลังงานที่เหนือกว่าและมี Ethernet ในตัวเป็นมาตรฐาน
จะล้างข้อผิดพลาด “PLF” (เฟสไฟฟ้าขาดหาย) ได้อย่างไร
ตรวจสอบแหล่งจ่ายไฟขาเข้าว่ามีเฟสใดเฟสหนึ่งขาดหายหรือไม่ หากไฟขาเข้าปกติ ให้ตรวจสอบการเชื่อมต่อบัส DC หากกำลังทดสอบมอเตอร์บนแท่นทดสอบโดยไม่มีโหลด อาจต้องปิดใช้งานการตรวจสอบ “เฟสเอาต์พุตขาดหาย” ในเมนูจัดการข้อผิดพลาด
รองรับการควบคุม PID หรือไม่
รองรับ ATV61 มีตัวควบคุม PID ในตัวสำหรับควบคุมแรงดันหรืออัตราการไหล โดยสามารถปรับความเร็วมอเตอร์ตามสัญญาณป้อนกลับจากเซนเซอร์ขนาด 4-20mA หรือ 0-10V
Global Express Shipping
Returns & Warranty
Manufacturer: Schneider Electric
Product No.: ATV61HD22N4Z
Country of origin:ฝรั่งเศส
Product Type: ไดรฟ์ปรับความเร็วรอบ
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1900g
Dimensions: 27.9 ซม. x 21.6 ซม. x 6.3 ซม.
Shipping port: Xiamen
Warranty: 12 months
