Schneider Electric BMXFCC303 Modicon M340 สายเคเบิลสำเร็จรูป

SKU BMXFCC303

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Schneider Electric
Product No.: BMXFCC303
Country of origin:ฝรั่งเศส
Product Type: สายเคเบิลเชื่อมต่อ PLC
Payment: T/T, Western Union
Weight: 890g
Dimensions: 29.0 x 25.0 x 4.0 ซม.
Shipping port: Xiamen
Warranty: 12 months

ภาพรวมผลิตภัณฑ์

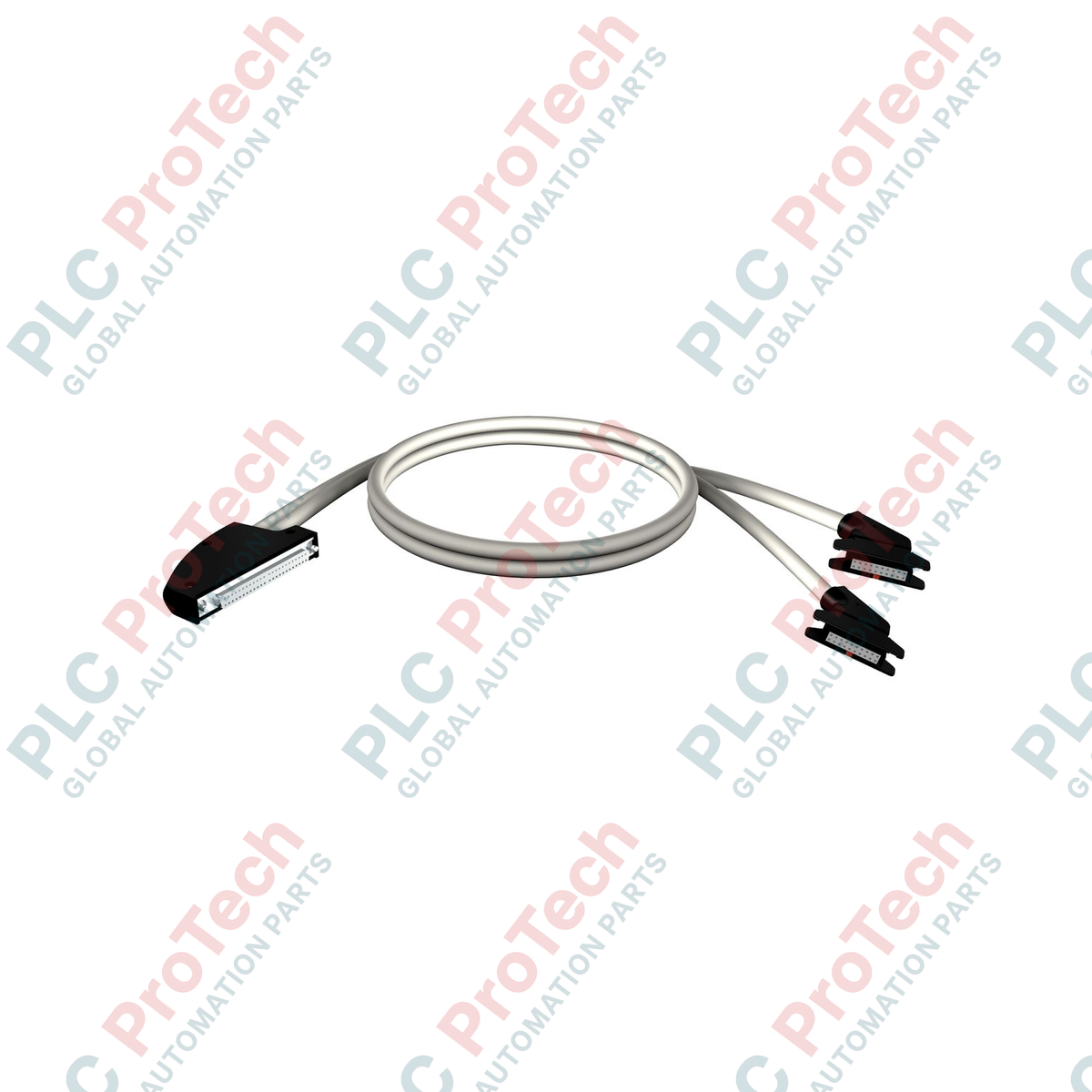

Schneider Electric BMXFCC303 เป็นชุดสายเชื่อมต่อสำเร็จรูปที่ออกแบบทางวิศวกรรมโดยเฉพาะสำหรับแพลตฟอร์มระบบอัตโนมัติ Modicon M340 ชุดสายยาว 3 เมตรนี้ช่วยให้การรวมโมดูล I/O ความหนาแน่นสูงทำได้ง่ายขึ้น โดยแยกขั้วต่อแบบหลายจุด 40 พินหนึ่งตัวออกเป็นขั้วต่อ HE10 มาตรฐาน 20 พินสองตัว ลดข้อผิดพลาดในการเดินสายด้วยตนเองและเร่งเวลาเริ่มใช้งานระบบ

คุณสมบัติเด่น

การออกแบบปลายสองด้านแบบสำเร็จรูป พร้อมขั้วต่อ 40 พินหนึ่งตัวและขั้วต่อ HE10 (20 พิน) สองตัว
ความยาว 3 เมตรที่เพียงพอ เหมาะสำหรับการจัดวางตู้ควบคุมมาตรฐานและการเดินสายในหลายตู้
ชุดคลายแรงดึงแบบขึ้นรูปที่แข็งแรงบริเวณจุดเข้าสู่ขั้วต่อ ช่วยป้องกันความล้าของตัวนำ
รองรับการใช้งานร่วมกับโมดูลอินพุต/เอาต์พุตดิจิทัลความหนาแน่นสูงของ Modicon M340 ได้โดยตรง

การใช้งานเป้าหมาย

การเดินสัญญาณดิจิทัล I/O ความหนาแน่นสูงในโรงบำบัดน้ำเทศบาล
การรวมสายสัญญาณในตู้ควบคุมสำหรับระบบประกอบยานยนต์และการขนถ่ายวัสดุ
สถาปัตยกรรมระบบควบคุมแบบกระจายในโรงงานแปรรูปอาหารและเครื่องดื่ม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Schneider Electric
หมายเลขรุ่น	BMXFCC303
กลุ่มผลิตภัณฑ์	Modicon M340
ประเภทสาย	ชุดสายสำเร็จรูปขึ้นรูป
ความยาวสาย	3 เมตร (9.84 ฟุต)
ขั้วต่อ A	ขั้วต่อ 40 พิน 1 ตัว
ขั้วต่อ B	ขั้วต่อ HE10 2 ตัว (20 พิน)
น้ำหนักสุทธิ	0.89 กก. (1.96 ปอนด์)
ขนาดบรรจุภัณฑ์	29.0 x 25.0 x 4.0 ซม.
รหัสสินค้า	85389091

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อต้นทาง	ขั้วต่อปลายทาง	การจัดสรรช่อง
ขั้วต่อโมดูล 40 พิน (พิน 1-20)	ขั้วต่อ HE10 หมายเลข 1 (20 พิน)	ช่อง 0 ถึง 15 + ขั้วร่วม/ไฟเลี้ยง
ขั้วต่อโมดูล 40 พิน (พิน 21-40)	ขั้วต่อ HE10 หมายเลข 2 (20 พิน)	ช่อง 16 ถึง 31 + ขั้วร่วม/ไฟเลี้ยง

ข้อมูลเชิงลึกจากประสบการณ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

BMXFCC303 (3 เมตร) เป็นส่วนหนึ่งของตระกูลสายที่มีความยาวแตกต่างกัน ซึ่งรวมถึงชุดประกอบ BMXFCC053 (0.5 เมตร), BMXFCC103 (1 เมตร), BMXFCC203 (2 เมตร) และ BMXFCC503 (5 เมตร) โดยเข้ากันได้อย่างสมบูรณ์กับโมดูลดิจิทัลความหนาแน่นสูงของ Modicon M340 เช่น BMXDDI3202K (อินพุต) และ BMXDDO3202K (เอาต์พุต)

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ขณะเดินสาย ห้ามดัดสายให้มีรัศมีการดัดแบบไดนามิกต่ำกว่าค่าขั้นต่ำ 15 เท่าของเส้นผ่านศูนย์กลางภายนอกสาย หลีกเลี่ยงการเดินสายสัญญาณเหล่านี้ขนานกับสายป้อนมอเตอร์ไฟฟ้า AC แรงดันสูงภายในรางเก็บสายเดียวกัน เพื่อป้องกันสัญญาณรบกวนแบบคาปาซิทีฟที่เหนี่ยวนำเข้าสู่สายควบคุม 24VDC

เคล็ดลับการทดสอบระบบและการเดินสาย

ตรวจสอบให้แน่ใจว่าสกรูล็อกทางกลบนขั้วต่อโมดูล 40 พินขบเข้าที่จนสุดและขันด้วยมือให้แน่น การเชื่อมต่อที่หลวมบริเวณแผงด้านหน้าของโมดูลอาจทำให้ช่องสัญญาณ I/O ขัดข้องเป็นระยะหรือเกิดข้อผิดพลาดในการวินิจฉัยใน EcoStruxure Control Expert

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟของแร็ก PLC และแหล่งจ่ายไฟทั้งหมดทางฝั่งภาคสนามถูกตัดพลังงานโดยสมบูรณ์ก่อนเชื่อมต่อหรือถอดสาย BMXFCC303 การไม่ปฏิบัติตามอาจทำให้เกิดประกายไฟจากไฟฟ้า ความเสียหายต่อโมดูล I/O ความหนาแน่นสูง หรือการเคลื่อนไหวของเครื่องจักรโดยไม่คาดคิด

1

จัดแนวขั้วต่อ 40 พินให้ตรงกับอินเทอร์เฟซด้านหน้าของโมดูล I/O Modicon M340 เป้าหมาย (เช่น BMXDDI3202K)

2

กดขั้วต่อเข้าที่ให้แน่น และขันสกรูยึดในตัวให้แน่นเพื่อให้เกิดการล็อกทางกลที่ทนต่อแรงสั่นสะเทือน

3

เดินสายผ่านรางเก็บสาย โดยเว้นระยะห่างที่เหมาะสมจากสายแรงดันสูง และเชื่อมต่อปลาย HE10 ทั้งสองด้านเข้ากับขั้วต่อ Telefast แบบเดินสายสำเร็จที่ตรงกัน

FAQ

โมดูลใดบ้างที่ใช้งานร่วมกับสายเคเบิล BMXFCC303 ได้

สายเคเบิลนี้ออกแบบมาสำหรับโมดูลอินพุต/เอาต์พุตดิจิทัลความหนาแน่นสูง Modicon M340 เช่น โมดูลอินพุต BMXDDI3202K แบบ 32 ช่อง และโมดูลเอาต์พุต BMXDDO3202K

สามารถตัดหรือดัดแปลงสายเคเบิลนี้เพื่อเดินสายเข้าขั้วต่อโดยตรงได้หรือไม่

แม้จะทำได้ในทางกายภาพ แต่ไม่แนะนำอย่างยิ่ง ขั้วต่อ HE10 ที่ขึ้นรูปสำเร็จได้รับการออกแบบมาให้เชื่อมต่อโดยตรงกับฐานรอง Telefast หากต้องการเชื่อมต่อสายไฟเข้าขั้วต่อโดยตรง ให้ใช้สายแบบปลายสายอิสระรุ่น BMXFCW แทน

ความสามารถในการรองรับกระแสสูงสุดต่อแกนตัวนำคือเท่าใด

ตัวนำแต่ละเส้นภายในชุดสายเคเบิลที่ขึ้นรูปสำเร็จรองรับกระแสสูงสุด 1 A ต่อช่องสัญญาณ ที่แรงดันไฟฟ้าขณะทำงานมาตรฐาน 24 VDC
