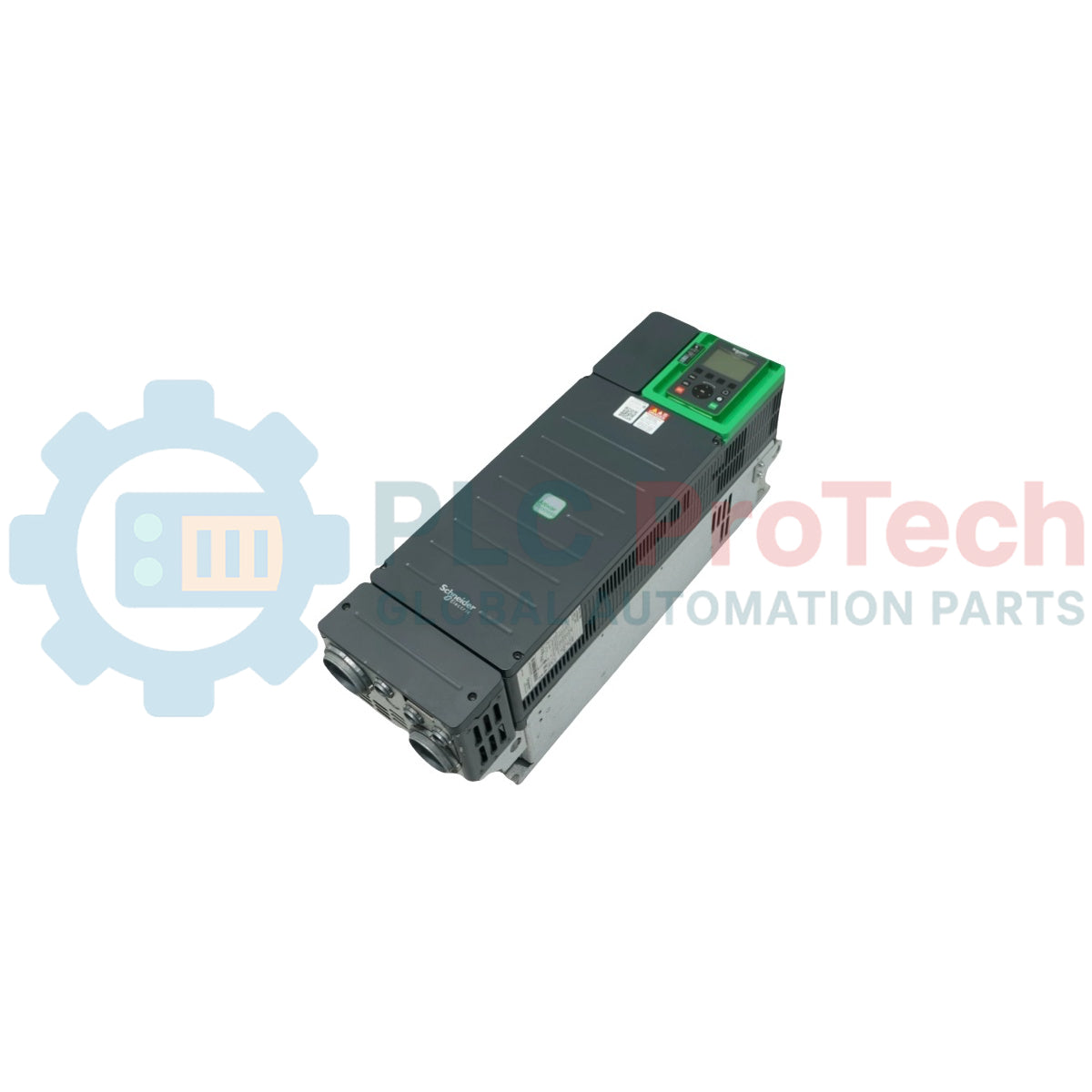

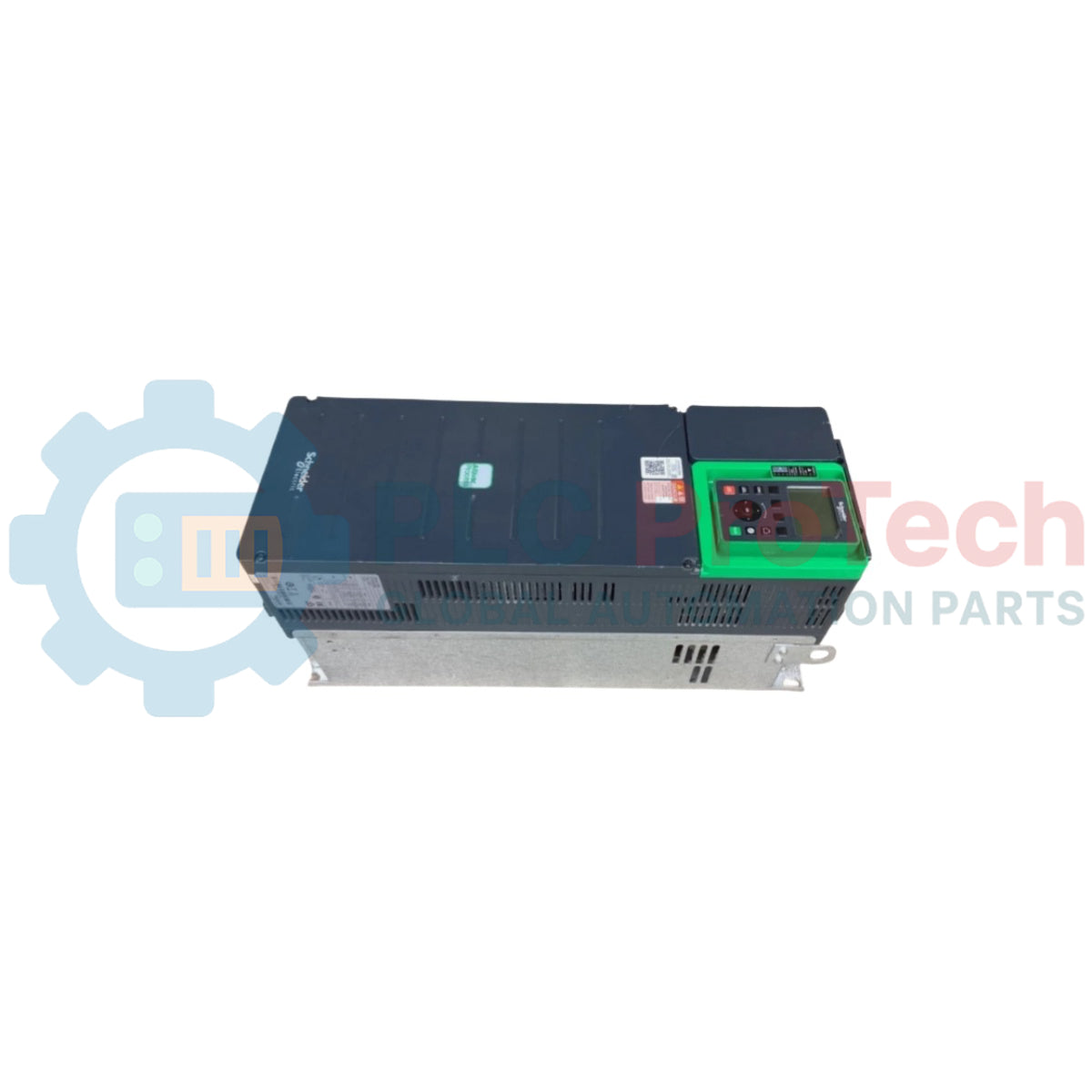

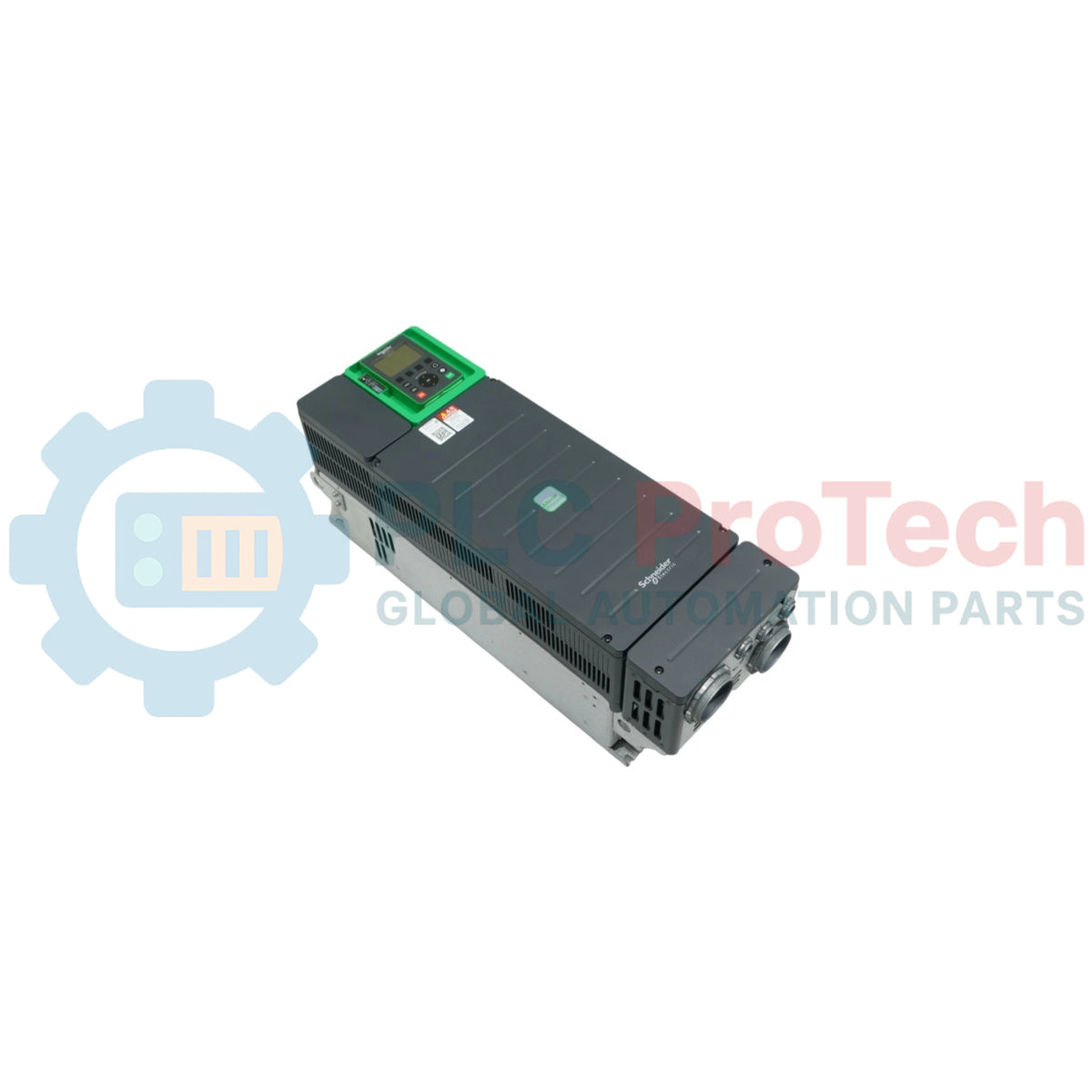

Schneider Electric ATV630D45N4 คือไดรฟ์ปรับความเร็วรอบแบบแปรผัน (VSD) ประสิทธิภาพสูงจากกลุ่มผลิตภัณฑ์ Altivar Process ATV600 ออกแบบมาโดยเฉพาะสำหรับกระบวนการอุตสาหกรรมและระบบสาธารณูปโภค โดดเด่นด้านการจัดการของไหล (ปั๊ม พัดลม และคอมเพรสเซอร์) ด้วยฟังก์ชันการจัดการพลังงานและการตรวจสอบสินทรัพย์ในตัว
| หมวดหมู่ | ข้อมูลจำเพาะ |
| ผู้ผลิต | Schneider Electric |
| ซีรีส์ | Altivar Process ATV600 |
| กำลังมอเตอร์ (งานปกติ) | 45 kW / 60 hp |
| กำลังมอเตอร์ (งานหนัก) | 37 kW / 50 hp |
| แรงดันไฟฟ้าขาเข้า | 380 ถึง 480 V AC (3 เฟส) |
| กระแสไฟฟ้าสาย | 81.5 A (ที่ 380 V) |
| กำลังไฟฟ้าปรากฏ | 63.9 kVA (ที่ 480 V) |
| กระแสเอาต์พุตต่อเนื่อง | 88 A (ที่ 4 kHz) |
| คุณสมบัติ | รายละเอียด |
| โปรโตคอลในตัว | EtherNet/IP, Modbus TCP, Modbus Serial |
| สล็อตขยาย | สล็อต A (ขยาย I/O), สล็อต B (โมดูลสื่อสาร) |
| อินพุต/เอาต์พุตดิจิทัล | อินพุตดิจิทัล 8 ช่อง (STU/Safe Torque Off), เอาต์พุตรีเลย์ 3 ช่อง |
| อินพุต/เอาต์พุตอนาล็อก | อินพุตอนาล็อก 3 ช่อง (กำหนดค่าได้ด้วยซอฟต์แวร์), เอาต์พุตอนาล็อก 2 ช่อง |
| ระดับการป้องกัน | IP21 (UL Type 1) |
ระบบอัจฉริยะในตัว: มาพร้อมฟังก์ชัน "Stop-and-Go" เพื่อลดการใช้พลังงานระหว่างโหมดสแตนด์บาย และเครื่องมือ "Pump Curve" ในตัวเพื่อเพิ่มประสิทธิภาพการทำงานของระบบไฮดรอลิก
การจัดการสินทรัพย์: มีเว็บเซิร์ฟเวอร์ในตัวและคิวอาร์โค้ดแบบไดนามิก เพื่อเข้าถึงข้อมูลการวินิจฉัยและการบำรุงรักษาได้ทันทีผ่านสมาร์ตโฟน
การผสานระบบความปลอดภัย: มาพร้อมมาตรฐานด้วย Safe Torque Off (STO) ระดับ SIL3/PLe ช่วยลดความจำเป็นในการใช้คอนแทคเตอร์นิรภัยภายนอก พร้อมเป็นไปตามมาตรฐานความปลอดภัยสากล
การลดฮาร์มอนิก: โช้ก DC ในตัวช่วยจำกัดความเพี้ยนฮาร์มอนิกรวม ($THDi$) ให้ต่ำกว่า 48% โดยไม่ต้องใช้ตัวกรองเพิ่มเติม
ข้อกำหนดด้านการระบายความร้อน: อุปกรณ์ระบายความร้อนประมาณ 990 W ที่โหลดเต็ม ตรวจสอบให้แน่ใจว่ามีการระบายอากาศเพียงพอภายในตู้ และรักษาระยะห่างขั้นต่ำด้านบน/ด้านล่าง/ด้านข้างตามที่ระบุไว้ในคู่มือการติดตั้ง
การเดินสาย: ใช้สายมอเตอร์แบบมีชีลด์เพื่อให้เป็นไปตามข้อกำหนด EMC ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายดิน (PE) แน่นหนาและเป็นไปตามรูปแบบการต่อลงดินแบบจุดศูนย์กลาง เพื่อลดสัญญาณรบกวนทางไฟฟ้า
การติดตั้ง: ATV630D45N4 ออกแบบมาสำหรับติดตั้งบนผนังหรือติดตั้งในตู้ ต้องติดตั้งในแนวตั้ง (ค่าความคลาดเคลื่อน $10^\circ$) เพื่อให้การพาความร้อนเป็นไปอย่างเหมาะสม
การป้องกันอินพุต: ใช้ฟิวส์ความเร็วสูงหรือเซอร์กิตเบรกเกอร์ (เช่น Schneider TeSys GV4) ที่รองรับกระแสอินพุตของไดรฟ์ เพื่อป้องกันการลัดวงจร
ความแตกต่างระหว่าง "Normal Duty" และ "Heavy Duty" คืออะไร
Normal Duty (45 kW) เหมาะสำหรับการใช้งานที่ต้องการความสามารถในการรับโหลดเกินต่ำ (สูงสุด 110% เป็นเวลา 60 วินาที) เช่น ปั๊มหอยโข่ง ส่วน Heavy Duty (37 kW) เหมาะสำหรับการใช้งานที่ต้องการแรงบิดสูง (สูงสุด 150% เป็นเวลา 60 วินาที) เช่น สายพานลำเลียงหรือปั๊มแบบปริมาตรแทนที่
ฉันสามารถควบคุมไดรฟ์นี้ผ่าน PLC ทาง Ethernet ได้หรือไม่
ใช่ พอร์ต Ethernet/IP และ Modbus TCP แบบคู่ช่วยให้ผสานการทำงานกับ PLC Schneider Modicon หรือคอนโทรลเลอร์อุตสาหกรรมอื่น ๆ เช่น Rockwell หรือ Siemens ได้อย่างราบรื่น
ฟังก์ชัน "Stop-and-Go" คืออะไร
ฟังก์ชันนี้จะทำให้ไดรฟ์เข้าสู่สถานะใช้พลังงานต่ำโดยอัตโนมัติเมื่อไม่จำเป็นต้องให้มอเตอร์ทำงาน ซึ่งช่วยลดการใช้พลังงานภายในได้สูงสุดถึง 60% ระหว่างช่วงที่ไม่มีการใช้งาน
มีเทอร์มินัลจอแสดงผลกราฟิกมาให้หรือไม่
ใช่ รุ่น ATV630 มาตรฐานมาพร้อมเทอร์มินัลจอแสดงผลกราฟิกแบบข้อความธรรมดาที่ถอดออกได้ ซึ่งรองรับการวินิจฉัยหลายภาษาและการสำรองข้อมูลพารามิเตอร์
Global Express Shipping
Returns & Warranty
Manufacturer: Schneider Electric
Product No.: ATV630D45N4
Country of origin:ฝรั่งเศส
Product Type: ไดรฟ์ปรับความเร็วรอบ
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1900g
Dimensions: 27.9 ซม. x 21.6 ซม. x 6.3 ซม.
Shipping port: Xiamen
Warranty: 12 months
Schneider Electric ATV630D45N4 คือไดรฟ์ปรับความเร็วรอบแบบแปรผัน (VSD) ประสิทธิภาพสูงจากกลุ่มผลิตภัณฑ์ Altivar Process ATV600 ออกแบบมาโดยเฉพาะสำหรับกระบวนการอุตสาหกรรมและระบบสาธารณูปโภค โดดเด่นด้านการจัดการของไหล (ปั๊ม พัดลม และคอมเพรสเซอร์) ด้วยฟังก์ชันการจัดการพลังงานและการตรวจสอบสินทรัพย์ในตัว
| หมวดหมู่ | ข้อมูลจำเพาะ |
| ผู้ผลิต | Schneider Electric |
| ซีรีส์ | Altivar Process ATV600 |
| กำลังมอเตอร์ (งานปกติ) | 45 kW / 60 hp |
| กำลังมอเตอร์ (งานหนัก) | 37 kW / 50 hp |
| แรงดันไฟฟ้าขาเข้า | 380 ถึง 480 V AC (3 เฟส) |
| กระแสไฟฟ้าสาย | 81.5 A (ที่ 380 V) |
| กำลังไฟฟ้าปรากฏ | 63.9 kVA (ที่ 480 V) |
| กระแสเอาต์พุตต่อเนื่อง | 88 A (ที่ 4 kHz) |
| คุณสมบัติ | รายละเอียด |
| โปรโตคอลในตัว | EtherNet/IP, Modbus TCP, Modbus Serial |
| สล็อตขยาย | สล็อต A (ขยาย I/O), สล็อต B (โมดูลสื่อสาร) |
| อินพุต/เอาต์พุตดิจิทัล | อินพุตดิจิทัล 8 ช่อง (STU/Safe Torque Off), เอาต์พุตรีเลย์ 3 ช่อง |
| อินพุต/เอาต์พุตอนาล็อก | อินพุตอนาล็อก 3 ช่อง (กำหนดค่าได้ด้วยซอฟต์แวร์), เอาต์พุตอนาล็อก 2 ช่อง |
| ระดับการป้องกัน | IP21 (UL Type 1) |
ระบบอัจฉริยะในตัว: มาพร้อมฟังก์ชัน "Stop-and-Go" เพื่อลดการใช้พลังงานระหว่างโหมดสแตนด์บาย และเครื่องมือ "Pump Curve" ในตัวเพื่อเพิ่มประสิทธิภาพการทำงานของระบบไฮดรอลิก
การจัดการสินทรัพย์: มีเว็บเซิร์ฟเวอร์ในตัวและคิวอาร์โค้ดแบบไดนามิก เพื่อเข้าถึงข้อมูลการวินิจฉัยและการบำรุงรักษาได้ทันทีผ่านสมาร์ตโฟน
การผสานระบบความปลอดภัย: มาพร้อมมาตรฐานด้วย Safe Torque Off (STO) ระดับ SIL3/PLe ช่วยลดความจำเป็นในการใช้คอนแทคเตอร์นิรภัยภายนอก พร้อมเป็นไปตามมาตรฐานความปลอดภัยสากล
การลดฮาร์มอนิก: โช้ก DC ในตัวช่วยจำกัดความเพี้ยนฮาร์มอนิกรวม ($THDi$) ให้ต่ำกว่า 48% โดยไม่ต้องใช้ตัวกรองเพิ่มเติม
ข้อกำหนดด้านการระบายความร้อน: อุปกรณ์ระบายความร้อนประมาณ 990 W ที่โหลดเต็ม ตรวจสอบให้แน่ใจว่ามีการระบายอากาศเพียงพอภายในตู้ และรักษาระยะห่างขั้นต่ำด้านบน/ด้านล่าง/ด้านข้างตามที่ระบุไว้ในคู่มือการติดตั้ง
การเดินสาย: ใช้สายมอเตอร์แบบมีชีลด์เพื่อให้เป็นไปตามข้อกำหนด EMC ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายดิน (PE) แน่นหนาและเป็นไปตามรูปแบบการต่อลงดินแบบจุดศูนย์กลาง เพื่อลดสัญญาณรบกวนทางไฟฟ้า
การติดตั้ง: ATV630D45N4 ออกแบบมาสำหรับติดตั้งบนผนังหรือติดตั้งในตู้ ต้องติดตั้งในแนวตั้ง (ค่าความคลาดเคลื่อน $10^\circ$) เพื่อให้การพาความร้อนเป็นไปอย่างเหมาะสม
การป้องกันอินพุต: ใช้ฟิวส์ความเร็วสูงหรือเซอร์กิตเบรกเกอร์ (เช่น Schneider TeSys GV4) ที่รองรับกระแสอินพุตของไดรฟ์ เพื่อป้องกันการลัดวงจร
ความแตกต่างระหว่าง "Normal Duty" และ "Heavy Duty" คืออะไร
Normal Duty (45 kW) เหมาะสำหรับการใช้งานที่ต้องการความสามารถในการรับโหลดเกินต่ำ (สูงสุด 110% เป็นเวลา 60 วินาที) เช่น ปั๊มหอยโข่ง ส่วน Heavy Duty (37 kW) เหมาะสำหรับการใช้งานที่ต้องการแรงบิดสูง (สูงสุด 150% เป็นเวลา 60 วินาที) เช่น สายพานลำเลียงหรือปั๊มแบบปริมาตรแทนที่
ฉันสามารถควบคุมไดรฟ์นี้ผ่าน PLC ทาง Ethernet ได้หรือไม่
ใช่ พอร์ต Ethernet/IP และ Modbus TCP แบบคู่ช่วยให้ผสานการทำงานกับ PLC Schneider Modicon หรือคอนโทรลเลอร์อุตสาหกรรมอื่น ๆ เช่น Rockwell หรือ Siemens ได้อย่างราบรื่น
ฟังก์ชัน "Stop-and-Go" คืออะไร
ฟังก์ชันนี้จะทำให้ไดรฟ์เข้าสู่สถานะใช้พลังงานต่ำโดยอัตโนมัติเมื่อไม่จำเป็นต้องให้มอเตอร์ทำงาน ซึ่งช่วยลดการใช้พลังงานภายในได้สูงสุดถึง 60% ระหว่างช่วงที่ไม่มีการใช้งาน
มีเทอร์มินัลจอแสดงผลกราฟิกมาให้หรือไม่
ใช่ รุ่น ATV630 มาตรฐานมาพร้อมเทอร์มินัลจอแสดงผลกราฟิกแบบข้อความธรรมดาที่ถอดออกได้ ซึ่งรองรับการวินิจฉัยหลายภาษาและการสำรองข้อมูลพารามิเตอร์
