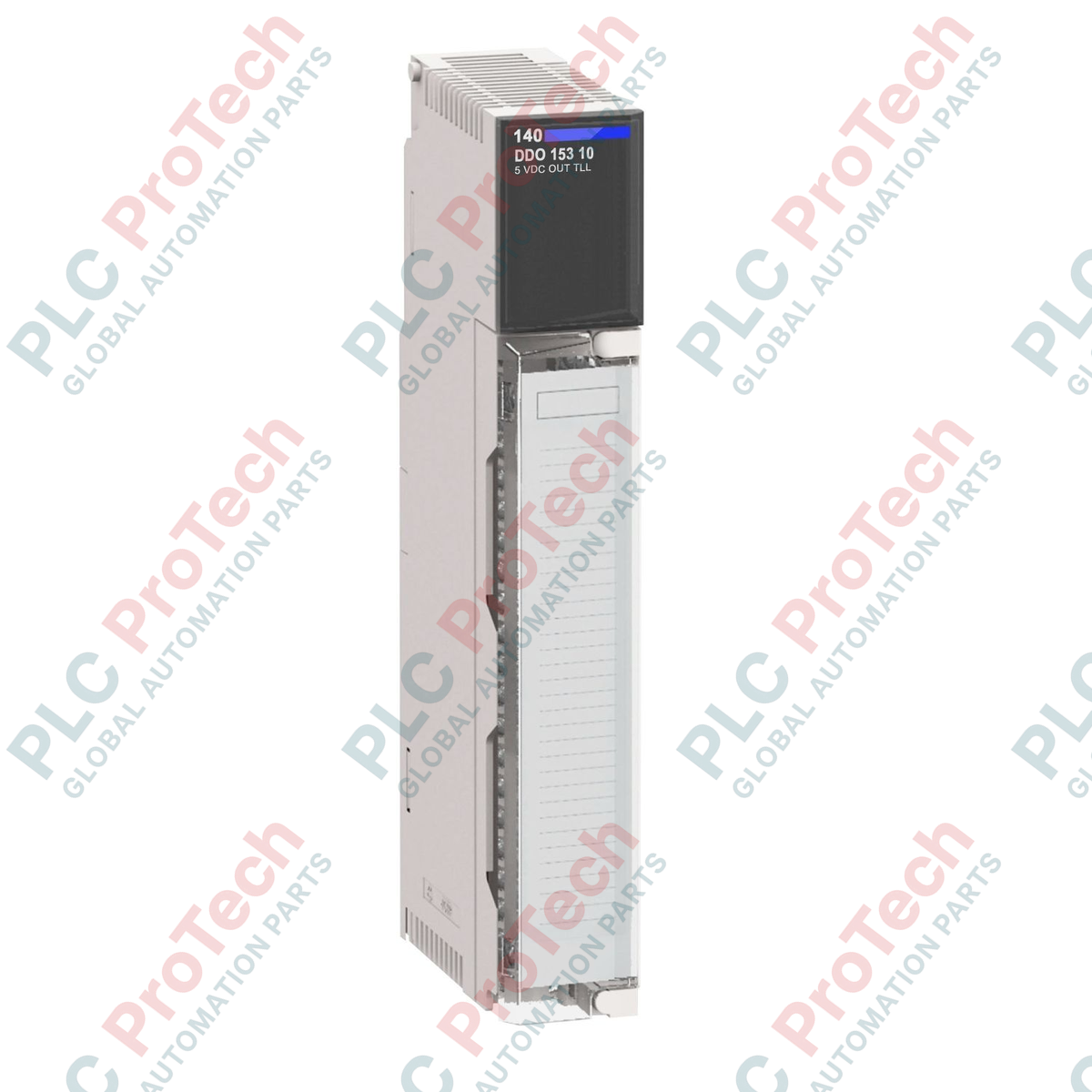

Schneider Electric 140DDO88500 Modicon Quantum โมดูลเอาต์พุตดิจิทัล

คำอธิบาย

ออกแบบมาเพื่อให้การควบคุมแบบดิสครีตที่เชื่อถือได้ภายในสถาปัตยกรรมระบบอัตโนมัติอุตสาหกรรม 140DDO88500 ทำหน้าที่เป็นโมดูลเอาต์พุตดิจิทัลความหนาแน่นสูงสำหรับแพลตฟอร์ม PLC Schneider Electric Modicon Quantum โมดูลนี้มีเอาต์พุตซอร์สแบบโซลิดสเตต 12 ช่อง ซึ่งทำงานในช่วงแรงดันไฟฟ้ากระแสตรงที่กว้าง จึงเหมาะอย่างยิ่งสำหรับการเชื่อมต่อโซลินอยด์ คอนแทคเตอร์ ไฟแสดงสถานะ และอุปกรณ์ภาคสนามอื่น ๆ ที่ใช้ไฟ DC ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง ช่วยให้ผสานรวมกับระบบแบ็กเพลน Modicon Quantum ได้อย่างราบรื่นและส่งสัญญาณความเร็วสูง

ด้วยการออกแบบแบบโซลิดสเตตที่ทนทาน โมดูลเอาต์พุตดิจิทัล 140DDO88500 จึงลดการสึกหรอทางกลและยืดอายุการใช้งานเมื่อเทียบกับเอาต์พุตรีเลย์แบบดั้งเดิม โมดูลนี้มีการแยกวงจรแบบกัลวานิกอย่างครอบคลุมระหว่างลอจิกของบัสภายในกับวงจรภาคสนาม ช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่ไวต่อสัญญาณรบกวนจากไฟฟ้าและแรงดันกระชากที่เกิดขึ้นทางฝั่งภาคสนาม

คุณสมบัติ

• มีช่องเอาต์พุตซอร์สแบบโซลิดสเตตอิสระ 12 ช่อง
• รองรับช่วงแรงดันไฟฟ้าที่ใช้งานกว้างตั้งแต่ 24 ถึง 125 V DC
• จ่ายกระแสได้สูงสุด 1 A ต่อช่องสัญญาณ โดยมีความจุรวมสูงสุดของโมดูล 12 A
• มีการแยกวงจรทางไฟฟ้าที่แข็งแรง 1780 V AC ระหว่างสายไฟภาคสนามกับบัสแบ็กเพลนภายใน
• ติดตั้งไฟ LED แสดงสถานะที่แผงด้านหน้าเพื่อการวินิจฉัยและแก้ไขปัญหาช่องสัญญาณอย่างรวดเร็ว
• การออกแบบแบบถอดเปลี่ยนขณะมีไฟช่วยให้เปลี่ยนโมดูลได้โดยไม่ต้องปิดระบบทั้งหมด

การใช้งาน

• ระบบผลิตไฟฟ้าและระบบอัตโนมัติของสถานีไฟฟ้าย่อย
• โรงงานแปรรูปน้ำมัน ก๊าซ และปิโตรเคมี
• การควบคุมโรงบำบัดน้ำและน้ำเสีย
• เครื่องจักรกลหนัก ระบบขนถ่ายวัสดุ และสายการประกอบในภาคการผลิต

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

• ตรวจสอบให้แน่ใจว่าแบ็กเพลน Modicon Quantum ปิดการจ่ายไฟแล้วก่อนใส่หรือถอดโมดูล เพื่อป้องกันการเกิดอาร์กทางไฟฟ้า
• ติดตั้งโมดูลเข้ากับสล็อตให้แน่น และขันสกรูยึดด้านบนและด้านล่างให้แน่น เพื่อให้มีการต่อลงกราวด์และความมั่นคงทางกลอย่างเหมาะสม
• ใช้เทอร์มินัลบล็อก 40 พินที่กำหนด (เช่น 140XTS00200) สำหรับการเชื่อมต่อสายไฟภาคสนามทั้งหมด
• เดินสายเอาต์พุต DC แยกจากสายไฟ AC แรงดันสูงเพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI)
• ตรวจสอบว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟภายนอกตรงกับพิกัด 24-125 V DC ของโมดูลก่อนเริ่มใช้งาน

การปฏิบัติตามข้อกำหนดและการรับรอง

• มีเครื่องหมาย CE
• ได้รับการรับรองตามมาตรฐาน UL
• ได้รับการรับรองจาก CSA
• FM Class I, Division 2 (พื้นที่อันตราย)
