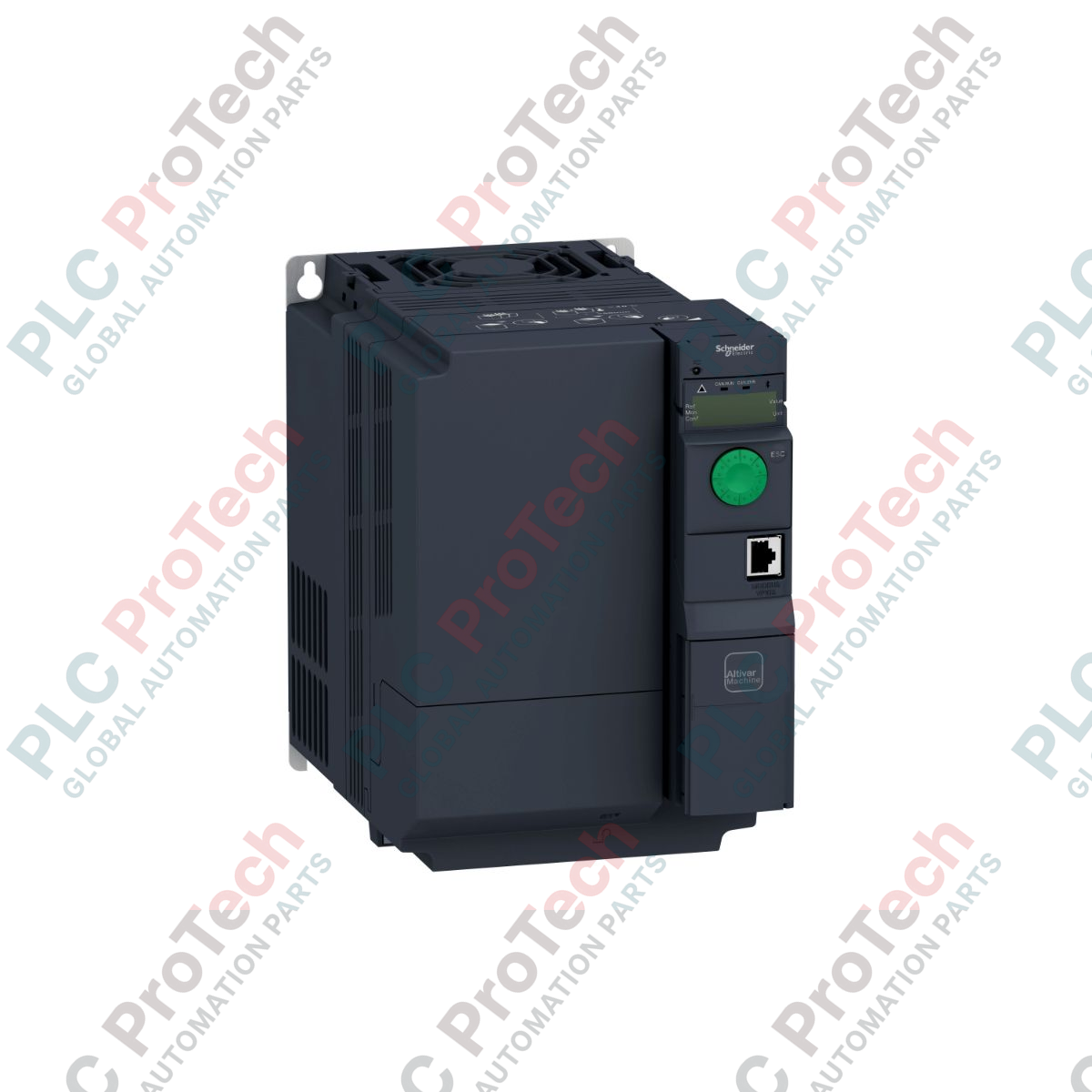

ไดรฟ์ปรับความเร็วรอบ Altivar Machine ATV320 Schneider Electric ATV320U55N4B

SKU ATV320U55N4B

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Schneider Electric
Product No.: ATV320U55N4B
Country of origin:ฝรั่งเศส
Product Type: ไดรฟ์ปรับความเร็วรอบ
Payment: T/T, Western Union
Weight: 4400g
Dimensions: 150 มม. x 308.0 มม. x 232.0 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ไดรฟ์ปรับความเร็วรอบนี้ได้รับการออกแบบสำหรับเครื่องจักรที่ซับซ้อนซึ่งต้องการการควบคุมมอเตอร์ที่เชื่อถือได้และคุณสมบัติด้านความปลอดภัยเฉพาะทาง โดยทำงานภายในช่วงแรงดันไฟจ่ายพิกัด 380...500 V กระแสสลับ (AC) แบบ3 เฟส ให้กระแสเอาต์พุตพิกัด 14.3 A และรองรับกำลังมอเตอร์ 5.5 kW สำหรับการใช้งานแบบโหลดหนัก

อุปกรณ์นี้รองรับตัวเลือกอินพุตและเอาต์พุตอย่างหลากหลาย โดยมีอินพุตดิจิทัล 7 จุด, เอาต์พุตดิจิทัล 3 จุด, อินพุตแอนะล็อก 3 จุด และ เอาต์พุตแอนะล็อก 1 จุด มาพร้อมตัวกรอง EMC ระดับ C2ในตัว และรองรับการสื่อสารในตัวผ่าน Modbus แบบอนุกรม และ CANopen เพื่อเพิ่มความเข้ากันได้กับการใช้งาน สามารถใช้โมดูลการสื่อสารเสริม เช่น EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP และ DeviceNet ได้ ความสามารถด้านความปลอดภัยเชิงฟังก์ชันในตัวประกอบด้วย การตัดแรงบิดอย่างปลอดภัย (STO), การหยุดอย่างปลอดภัย 1 (SS1) และ ความเร็วที่จำกัดอย่างปลอดภัย (SLS)

คุณสมบัติ

โปรไฟล์การควบคุมที่ยืดหยุ่น: รองรับโปรไฟล์การควบคุมมอเตอร์แบบอะซิงโครนัสหลายรูปแบบ (อัตราส่วนแรงดัน/ความถี่ที่ 2 หรือ 5 จุด, U/f แบบกำลังสองสำหรับการประหยัดพลังงาน และการควบคุมเวกเตอร์ฟลักซ์โดยไม่ใช้เซนเซอร์) รวมถึงการควบคุมเวกเตอร์แบบซิงโครนัสโดยไม่ใช้เซนเซอร์
ความสามารถด้านความปลอดภัยในตัว: มาพร้อมความสามารถด้านความปลอดภัยเชิงฟังก์ชัน โดยมี การตัดแรงบิดอย่างปลอดภัย (STO), การหยุดอย่างปลอดภัย 1 (SS1) และ ความเร็วที่จำกัดอย่างปลอดภัย (SLS)
ประสิทธิภาพแรงบิดแบบไดนามิก: ให้ความสามารถในการรับแรงบิดเกินชั่วขณะสูงถึง 170...200% ของแรงบิดพิกัดของมอเตอร์
การเบรกพร้อมระบบป้องกันครบครัน: ติดตั้ง เบรกชอปเปอร์ในตัว และรองรับการเบรกจนหยุดนิ่งด้วย การฉีดกระแสตรง
การทำงานแบบสี่ควอดแรนต์: รองรับการทำงานแบบ 4 ควอดแรนต์เต็มรูปแบบสำหรับการขับเคลื่อนและการเบรกทั้งในทิศทางเดินหน้าและถอยหลัง
โปรไฟล์ทางลาดที่ปรับได้: ให้ทางลาดการเร่งและการลดความเร็วที่กำหนดเองได้ รวมถึงแบบเชิงเส้น, U, S, CUS, การสลับทางลาด, การหยุดอัตโนมัติด้วยการฉีด DC และการปรับทางลาด
การชดเชยสลิปอัตโนมัติ: ให้การชดเชยสลิปมอเตอร์อัตโนมัติที่ไม่ขึ้นกับโหลด ซึ่งปรับได้ตั้งแต่ 0...300%

การใช้งาน

เครื่องจักรบรรจุภัณฑ์
ระบบขนถ่ายและลำเลียงวัสดุ
อุปกรณ์ผลิตสิ่งทอ
กลไกยกและขนย้าย
เครื่องจักรงานไม้และแปรรูปโลหะ

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่พารามิเตอร์	พารามิเตอร์ข้อมูลจำเพาะทางเทคนิค	ค่า / รายละเอียด
การระบุ	ผู้ผลิต	Schneider Electric
	รูปแบบของไดรฟ์	หนังสือ
อินพุตไฟฟ้า	แรงดันไฟเลี้ยงพิกัด [Us]	380...500 V (-15% ถึง +10%)
	ความถี่เครือข่าย	50...60 Hz
	ค่าความคลาดเคลื่อนความถี่ของเครือข่ายแบบสมมาตรสัมพัทธ์	5%
	กระแสสาย	20.7 A ที่ 380 V / 14.5 A ที่ 500 V (งานหนัก)
	กระแสอินพุตสูงสุด	20.7 A
	กระแสลัดวงจรคาดหมายของสาย	22 kA
เอาต์พุตไฟฟ้า	กำลังมอเตอร์ kW	5.5 kW สำหรับงานหนัก
	กระแสเอาต์พุตพิกัด	14.3 A
	กระแสโหลดพื้นฐานเมื่อโอเวอร์โหลดสูง	14.3 A
	แรงดันเอาต์พุตสูงสุด	500 V
	ความถี่เอาต์พุตสูงสุด	0.599 kHz
	กำลังไฟฟ้าปรากฏ	12.6 kVA ที่ 500 V (งานหนัก)
	ความถี่สวิตชิ่ง	ปรับได้ 2...16 kHz / 4...16 kHz พร้อมตัวประกอบลดพิกัด
	ความถี่สวิตชิ่งพิกัด	4 kHz
การกำหนดค่า I/O	จำนวนอินพุตดิจิทัล	7
	ประเภทอินพุตดิจิทัล	STO ตัดแรงบิดอย่างปลอดภัย: 24 V DC, 1.5 กิโลโอห์ม อินพุตลอจิก DI1...DI6: 24 V DC (สูงสุด 30 V) DI5 ตั้งโปรแกรมเป็นอินพุตพัลส์ได้: 0...30 kHz, 24 V DC (สูงสุด 30 V)
	ลอจิกอินพุตดิจิทัล	ลอจิกบวก (ซอร์ส) / ลอจิกลบ (ซิงก์)
	จำนวนเอาต์พุตดิจิทัล	3
	ประเภทเอาต์พุตดิจิทัล	เอาต์พุตโอเพนคอลเลกเตอร์ DQ+: 0...1 kHz, 30 V DC, 100 mA เอาต์พุตโอเพนคอลเลกเตอร์ DQ-: 0...1 kHz, 30 V DC, 100 mA
	จำนวนอินพุตแอนะล็อก	3
	ประเภทอินพุตแอนะล็อก	แรงดันไฟฟ้า AI1: 0...10 V DC, 30 กิโลโอห์ม, 10 บิต แรงดันไฟฟ้า AI2 แบบดิฟเฟอเรนเชียลสองขั้ว: +/- 10 V DC, 30 กิโลโอห์ม, 10 บิต กระแส AI3: 0...20 mA (กำหนดค่าเป็น 4-20 mA, x-20 mA, 20-x mA ได้), 250 โอห์ม, 10 บิต
	จำนวนเอาต์พุตแอนะล็อก	1
	ประเภทเอาต์พุตแอนะล็อก	กระแสเอาต์พุต AQ1 ที่กำหนดค่าด้วยซอฟต์แวร์: 0...20 mA, 800 โอห์ม, 10 บิต กระแสไฟฟ้าเอาต์พุต AQ1 ที่กำหนดค่าด้วยซอฟต์แวร์: 0...10 V DC, 470 โอห์ม, 10 บิต
	ประเภทเอาต์พุตรีเลย์	ลอจิกรีเลย์แบบกำหนดค่าได้ R1A: 1 NO (100,000 รอบ) ลอจิกรีเลย์แบบกำหนดค่าได้ R1B: 1 NC (100,000 รอบ) ลอจิกรีเลย์แบบกำหนดค่าได้ R1C ลอจิกรีเลย์ R2A ที่กำหนดค่าได้: 1 NO (100,000 รอบ) ลอจิกรีเลย์ R2C ที่กำหนดค่าได้
	ขีดจำกัดการสวิตช์รีเลย์	โหลดตัวต้านทาน (cos phi = 1): 3 A ที่ 250 V AC หรือ 30 V DC (R1A, R1B, R1C) โหลดเหนี่ยวนำ (cos phi = 0.4, L/R = 7 ms): 2 A ที่ 250 V AC หรือ 30 V DC (รีเลย์ทั้งหมด) โหลดตัวต้านทาน (cos phi = 1): 5 A ที่ 250 V AC หรือ 30 V DC (R2A, R2C) ขั้นต่ำ: 5 mA ที่ 24 V DC (รีเลย์ทั้งหมด)
ประสิทธิภาพและการควบคุม	ลูปควบคุม	ตัวควบคุม PID ที่ปรับได้
	ความแม่นยำของความเร็ว	+/- 10% ของสลิปพิกัดตั้งแต่ 0.2 Tn ถึง Tn
	การสูญเสียกำลัง	พัดลม: 195.0 W ที่ 380 V, ความถี่สวิตชิ่ง 4 kHz
เชิงกล	รูปแบบการติดตั้ง	ติดผนัง
	ความกว้าง	150 mm
	ความสูง	308.0 mm
	ความลึก	232.0 mm
	น้ำหนักผลิตภัณฑ์	4.4 kg
สภาพแวดล้อม	ตำแหน่งการทำงาน	แนวตั้ง +/- 10 องศา
	ระดับการป้องกัน IP	IP20
	คลาสสภาพแวดล้อม	คลาส 3C3 และคลาส 3S2 ตาม IEC 60721-3-3
	คลาส 3K5 ตาม EN 60721-3
	ความต้านทานแรงกระแทก	ความเร่งสูงสุด: 150 m/s^2 ที่ 11 ms
	ความต้านทานการสั่นสะเทือน	ความเร่งสูงสุด: 10 m/s^2 ที่ 13...200 Hz การเอียงสูงสุด: 1.5 mm ที่ 2...13 Hz
	ปริมาตรอากาศหล่อเย็น	60 m3/h
	หมวดหมู่แรงดันเกิน	III
	ระดับมลภาวะ	2
	อุณหภูมิอากาศแวดล้อม (การทำงาน)	-10...50 degC โดยไม่ลดพิกัด 50...60 degC พร้อมตัวคูณลดพิกัด
	อุณหภูมิอากาศแวดล้อม (การจัดเก็บ)	-25...70 degC
	อุณหภูมิอากาศแวดล้อม (การขนส่ง)	-25...70 degC

การเชื่อมต่อ/อินเทอร์เฟซ

ขั้วต่อ / อินเทอร์เฟซ	ฟังก์ชัน
STO	อินพุตฟังก์ชันความปลอดภัย Safe Torque Off (24 V DC)
DI1...DI4, DI6	อินพุตลอจิกดิจิทัล (24 V DC)
DI5	อินพุตลอจิกดิจิทัล / อินพุตพัลส์ที่ตั้งโปรแกรมได้ (0...30 kHz, 24 V DC)
DQ+	เอาต์พุตดิสครีตแบบโอเพนคอลเลกเตอร์ (0...1 kHz, 30 V DC, 100 mA)
DQ-	เอาต์พุตดิสครีตแบบโอเพนคอลเลกเตอร์ (0...1 kHz, 30 V DC, 100 mA)
AI1	อินพุตแรงดันแอนะล็อก (0...10 V DC)
AI2	อินพุตแรงดันแอนะล็อกแบบดิฟเฟอเรนเชียลสองขั้ว (+/- 10 V DC)
AI3	อินพุตกระแสแอนะล็อก (กำหนดค่าได้ 0...20 mA / 4-20 mA)
AQ1	เอาต์พุตแอนะล็อกที่กำหนดค่าด้วยซอฟต์แวร์ได้ (0...20 mA หรือ 0...10 V DC)
R1A	เอาต์พุตรีเลย์ที่กำหนดค่าได้ - หน้าสัมผัสปกติเปิด (NO)
R1B	เอาต์พุตรีเลย์ที่กำหนดค่าได้ - หน้าสัมผัสปกติปิด (NC)
R1C	เอาต์พุตรีเลย์ที่กำหนดค่าได้ - ขั้วต่อร่วม
R2A	เอาต์พุตรีเลย์ที่กำหนดค่าได้ - หน้าสัมผัสปกติเปิด (NO)
R2C	เอาต์พุตรีเลย์ที่กำหนดค่าได้ - ขั้วต่อร่วม
พอร์ต RJ45	อินเทอร์เฟซการสื่อสารแบบอนุกรม Modbus / CANopen ในตัว

แนวทางการติดตั้ง

แนวการติดตั้ง: ติดตั้งไดรฟ์ในแนวตั้ง การเอียงต้องอยู่ภายใน +/- 10 องศาจากตำแหน่งแนวตั้งที่แท้จริง
การระบายอากาศและการทำความเย็น: ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศรอบแชสซีโดยไม่มีสิ่งกีดขวาง พัดลมระบายความร้อนภายในต้องการอัตราการไหลของอากาศขั้นต่ำ 60 m3/h
การลดพิกัดตามอุณหภูมิ: สำหรับสภาพแวดล้อมการทำงานระหว่าง -10 องศาเซลเซียสถึง 50 องศาเซลเซียส ไม่จำเป็นต้องลดพิกัด หากอุณหภูมิแวดล้อมขณะทำงานเพิ่มขึ้นระหว่าง 50 องศาเซลเซียสถึง 60 องศาเซลเซียส ต้องใช้ปัจจัยลดพิกัดทางเทคนิคที่เหมาะสม
การป้องกันจากสภาพแวดล้อม: ตัวเครื่องมีระดับการป้องกัน IP20 และต้องติดตั้งภายในตู้ควบคุมอุตสาหกรรมที่ป้องกันสิ่งปนเปื้อนในอากาศได้ โดยเป็นไปตามข้อจำกัดของระดับมลภาวะ 2

การปฏิบัติตามข้อกำหนดและการรับรอง

ข้อกำหนดและมาตรฐาน: EN/IEC 61800-5-1
เครื่องหมายผลิตภัณฑ์และการรับรอง: CE, ATEX, UL, CSA, GOST, EAC, RCM, KC, NOM
สิ่งแวดล้อมและความยั่งยืน: ผลิตภัณฑ์ Green Premium, ประกาศ REACH, ข้อกำหนด EU RoHS, ประกาศ China RoHS, ปราศจากปรอท
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า: ระดับภูมิคุ้มกันได้รับการประเมินตาม IEC 61000-4-2 (ระดับ 3), IEC 61000-4-3 (ระดับ 3), IEC 61000-4-4 (ระดับ 4), IEC 61000-4-5 (ระดับ 3), IEC 61000-4-6 (ระดับ 3) และ IEC 61000-4-11

คำถามที่พบบ่อย

อินเทอร์เฟซการสื่อสารในตัวใดบ้างที่เข้าถึงได้ทันทีบนโมดูลนี้

ไดรฟ์ปรับความเร็วรอบนี้มาพร้อมอินเทอร์เฟซโปรโตคอล CANopen slave และ Modbus serial ในตัว ผ่านพอร์ตการสื่อสารหลัก
เครื่องนี้สามารถปรับให้ใช้กับเครือข่ายฟิลด์บัสอุตสาหกรรมอื่น ๆ เช่น PROFINET หรือ EtherCAT ได้หรือไม่

ใช่ โมดูลการสื่อสารสำหรับสถาปัตยกรรมเครือข่ายภายนอก ได้แก่ PROFINET, EtherCAT, Profibus DP V1, Ethernet Powerlink, EtherNet/IP และ DeviceNet สามารถใช้งานร่วมกันได้อย่างสมบูรณ์ผ่านช่องเสียบการ์ดเสริม
การกำหนดค่าพัลส์เริ่มต้นสำหรับเทอร์มินัลอินพุตลอจิกแบบแยกอิสระคืออะไร

ตัวเครื่องมีอินพุตดิจิทัลแบบแยกอิสระ 7 ช่อง โดยสามารถตั้งค่าเทอร์มินัล DI5 โดยเฉพาะให้รองรับการกำหนดค่าพัลส์สูงสุด 30 kHz ที่ 24 V DC
ระบบนี้จำเป็นต้องใช้ชุดสับเบรกภายนอกสำหรับโหลดที่มีการยกย้อนกลับขณะใช้งานหนักหรือไม่

ไม่จำเป็น เนื่องจากมีชุดสับเบรกภายในติดตั้งอยู่ในตัวเครื่องโดยตรง จึงสามารถดูดซับพลังงานและเบรกด้วยการฉีดกระแส DC จนหยุดนิ่งได้
ต้องรักษาสภาวะทางความร้อนใดบ้างระหว่างการทำงาน

ช่วงอุณหภูมิการทำงานอยู่ระหว่าง -10 องศาเซลเซียสถึง 50 องศาเซลเซียสโดยไม่สูญเสียค่าประสิทธิภาพ การทำงานที่อุณหภูมิสูงสุด 60 องศาเซลเซียสสามารถทำได้ โดยต้องใช้ปัจจัยลดพิกัดที่เหมาะสม
