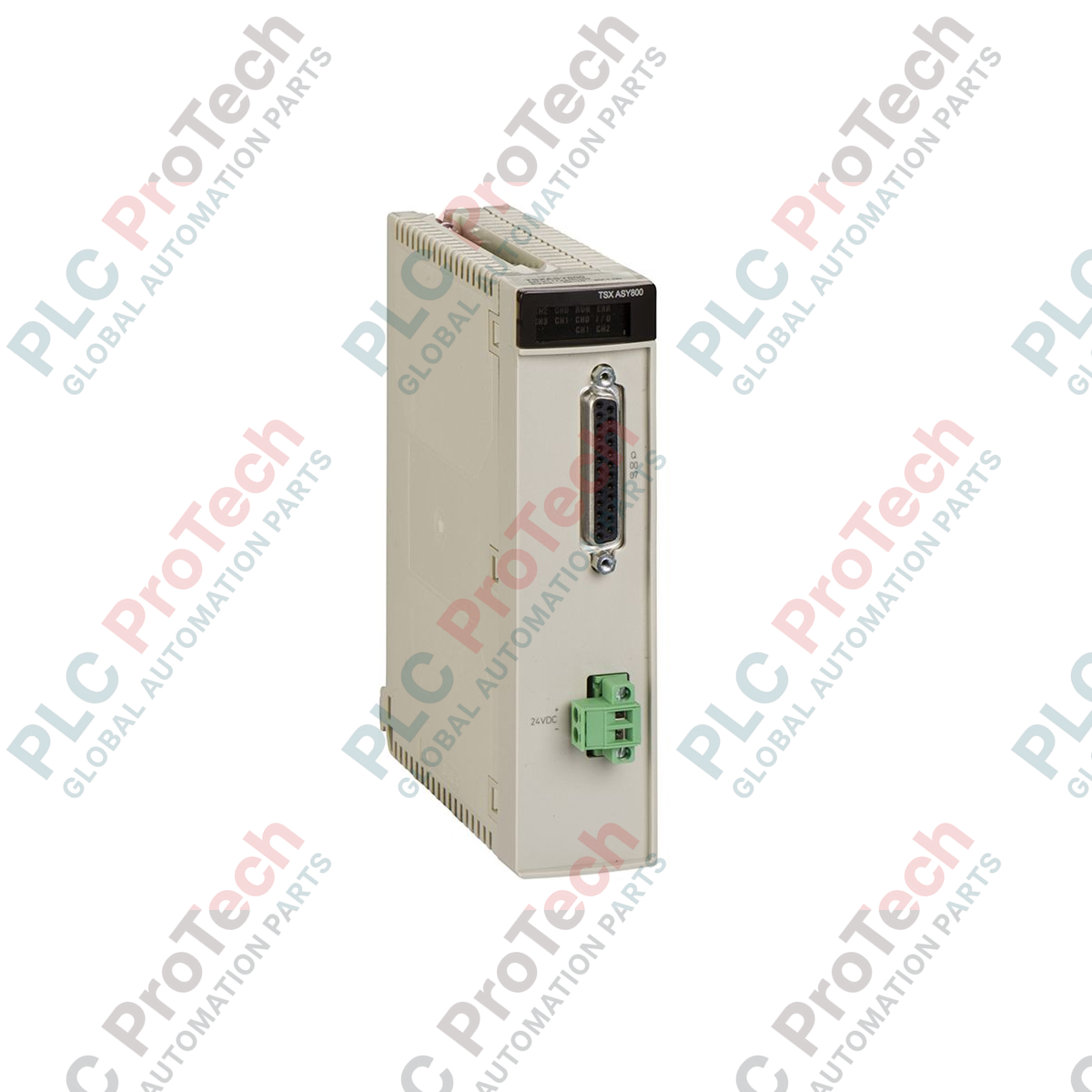

โมดูลเอาต์พุตอนาล็อก Modicon Premium Schneider Electric TSXASY800C

SKU TSXASY800C

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Schneider Electric
Product No.: TSXASY800C
Country of origin:ฝรั่งเศส
Product Type: โมดูลเอาต์พุตแอนะล็อก
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

การจัดการแอคชูเอเตอร์ภาคสนามแบบแอนะล็อกหลายตัวในสภาพแวดล้อมที่รุนแรงคือหน้าที่หลักของ Schneider Electric TSXASY800C ซึ่งเป็นโมดูลเอาต์พุตแอนะล็อกความหนาแน่นสูงที่ออกแบบมาสำหรับแพลตฟอร์มระบบอัตโนมัติ Modicon Premium โมดูลนี้มีช่องเอาต์พุตแอนะล็อก 8 ช่องที่ไม่มีการแยกวงจร รองรับทั้งการกำหนดค่าแบบกระแสและแรงดัน จึงมีความยืดหยุ่นสูงสำหรับการควบคุมไดรฟ์ปรับความเร็ว ตัวกำหนดตำแหน่ง และแอคชูเอเตอร์วาล์ว ด้วยการเคลือบป้องกัน (ระบุด้วยส่วนต่อท้าย "C") โมดูลนี้จึงได้รับการออกแบบให้ทนต่อการกัดกร่อนและความชื้นในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง ให้การแปลงสัญญาณที่มีความแม่นยำสูงด้วยความละเอียด 13 บิต สำหรับลูปกระแส และความละเอียด 13 บิต + บิตเครื่องหมายสำหรับสัญญาณแรงดัน

คุณสมบัติหลัก

8 ช่องสัญญาณแอนะล็อก: กำหนดค่าแยกกันได้สำหรับโหมดกระแสหรือแรงดัน
การเคลือบป้องกัน: การเคลือบป้องกันเฉพาะสำหรับชุดแผงวงจรพิมพ์ (PCBA) เพื่อทนต่อบรรยากาศที่มีฤทธิ์กัดกร่อนและการสัมผัสสารเคมี
ช่วงสัญญาณที่ยืดหยุ่น: รองรับเอาต์พุตแรงดัน +/-10V และลูปกระแส 0-20mA หรือ 4-20mA
ความละเอียดสูง: กำหนดค่าด้วยความละเอียด 13 บิตสำหรับเอาต์พุตกระแส และ 13 บิต + บิตเครื่องหมายสำหรับเอาต์พุตแรงดัน เพื่อให้ปรับกระบวนการได้อย่างแม่นยำ
ความเข้ากันได้กับ Modicon Premium: ออกแบบมาเพื่อการผสานรวมอย่างราบรื่นกับระบบแร็ก Premium มาตรฐานภายใต้ซอฟต์แวร์ PL7 Pro หรือ EcoStruxure Control Expert (Unity Pro)

การใช้งาน

การกำหนดตำแหน่งวาล์วควบคุมแบบสัดส่วนในโรงงานแปรรูปสารเคมี
การกระจายสัญญาณอ้างอิงความเร็วไปยังไดรฟ์ปรับความถี่ (VFD) ในระบบน้ำและน้ำเสีย
การควบคุมแดมเปอร์แบบปรับค่าได้ในระบบ HVAC อุตสาหกรรมและท่อจ่ายอากาศของเตาเผา
การส่งสัญญาณแอนะล็อกไปยังระบบเก็บข้อมูลภายนอกและเครื่องบันทึกกราฟ

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Schneider Electric
รุ่นโมดูล	TSXASY800C
กลุ่มผลิตภัณฑ์	Modicon Premium
เอาต์พุตแอนะล็อก	8 ช่อง
ช่วงแรงดัน	+/- 10 V
ช่วงกระแส	0-20 mA, 4-20 mA
ความละเอียด	13 บิต (กระแส), 13 บิต + บิตเครื่องหมาย (แรงดัน)
การเคลือบป้องกัน	ใช่ (สำหรับการป้องกันในสภาพแวดล้อมที่รุนแรง)
ประเภทการเชื่อมต่อ	ขั้วต่อ SUB-D 25 พิน
ประเทศต้นกำเนิด	ฝรั่งเศส
น้ำหนักจัดส่ง (คำนวณ)	0.36 กก.

ข้อมูลเชิงวิศวกรรมจากประสบการณ์จริง

รุ่นทางเลือกและความเข้ากันได้

TSXASY800C เป็นรุ่นเคลือบสารป้องกันตามมาตรฐานที่เทียบเท่าโดยตรงกับ TSXASY800 ในภาคกระบวนการที่สำคัญ เช่น ปิโตรเคมีหรือการบำบัดน้ำเสีย ต้องใช้รุ่นเคลือบสารเพื่อป้องกันการเคลื่อนย้ายทางเคมีไฟฟ้าในบรรยากาศผ่านลายวงจรขนาดเล็ก ทั้งสองรุ่นใช้พื้นที่หนึ่งช่องในแร็ก TSXRKY และใช้ตารางการกำหนดค่าซอฟต์แวร์ที่เหมือนกันใน EcoStruxure Control Expert

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อกำหนดค่าช่องสัญญาณสำหรับเอาต์พุตวงจร 4-20mA ให้ตรวจสอบว่าอิมพีแดนซ์โหลดรวมของแต่ละช่องไม่เกิน 600 โอห์ม การเกินค่าขีดจำกัดนี้จะทำให้แรงดันวงจรอิ่มตัว ส่งผลให้ช่องสัญญาณไม่สามารถจ่ายกระแสได้เต็ม 20mA ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟเสริมภายนอก 24V DC ที่จ่ายให้วงจรมีเสถียรภาพอย่างสมบูรณ์และปราศจากสัญญาณรบกวนความถี่สูง

เคล็ดลับการทดสอบระบบและการเดินสาย

ยึดคอนเน็กเตอร์ตัวเมีย SUB-D 25 ด้วยสกรูยึดในตัวเสมอ เพื่อให้มีความมั่นคงทางกล จำเป็นต้องใช้สายคู่บิดเกลียวมีชีลด์ (STP) สำหรับสัญญาณแอนะล็อกทั้งหมด ต้องต่อชีลด์สายเข้ากับขั้วกราวด์สายดินเพื่อการทำงาน (FE) ที่ปลายแร็กเพียงด้านเดียว การต่อลงดินทั้งสองด้านอาจทำให้เกิดกราวด์ลูป ซึ่งเหนี่ยวนำให้สัญญาณควบคุมเกิดการสั่น

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดพลังงานจากระบบไฟฟ้าหลักและไฟฟ้าเสริมทั้งหมดที่เชื่อมต่อกับแร็ก PLC และวงจรเอาต์พุต ก่อนใส่ ถอด หรือเดินสายโมดูล การไม่ปฏิบัติตามอาจทำให้เกิดไฟฟ้าช็อต ฮาร์ดแวร์เสียหาย หรือการควบคุมกระบวนการทำงานผิดปกติ

1

ตรวจสอบให้แน่ใจว่าปิดไฟเลี้ยงแบ็กเพลนแล้ว ตรวจสอบพินคอนเน็กเตอร์ด้านหลังของ TSXASY800C ว่ามีความเสียหายหรือไม่ก่อนใส่ลงในช่อง

2

ใส่โมดูลเข้าช่องแร็กที่กำหนด โดยเกี่ยวตะขอด้านล่างก่อน จากนั้นกดสลักด้านบนจนล็อกเข้าที่อย่างแน่นหนา

3

เดินสายคอนเน็กเตอร์ SUB-D 25 ตามการกำหนดค่าช่องสัญญาณมาตรฐาน โดยแยกสายไฟออกจากสายสัญญาณแรงดันต่ำอย่างเหมาะสม

4

ยึดตัวเรือนคอนเน็กเตอร์ SUB-D 25 เข้ากับแผ่นด้านหน้าของโมดูลโดยใช้สกรูยึดในตัว

FAQ

TSXASY800 และ TSXASY800C แตกต่างกันอย่างไร

TSXASY800C มีการเคลือบป้องกันบนแผงวงจรอิเล็กทรอนิกส์ ช่วยป้องกันความชื้น ฝุ่น และสารเคมีกัดกร่อนได้ดียิ่งขึ้น การตั้งค่าโปรแกรมและข้อมูลจำเพาะทางไฟฟ้าของทั้งสองรุ่นเหมือนกัน

โมดูลนี้ใช้อินเทอร์เฟซการเชื่อมต่อทางกายภาพแบบใดสำหรับการเดินสายภาคสนาม

การเดินสายภาคสนามเชื่อมต่อที่ด้านหน้าของโมดูลผ่านคอนเน็กเตอร์ SUB-D มาตรฐานแบบ 25 พิน

TSXASY800C รองรับเอาต์พุตแรงดันและกระแสพร้อมกันหรือไม่

ใช่ แต่ละช่องจากทั้งหมด 8 ช่องสามารถตั้งค่าแยกกันในซอฟต์แวร์โปรแกรมให้เป็นโหมดกระแส (0-20mA, 4-20mA) หรือโหมดแรงดัน (+/-10V) ได้

อิมพีแดนซ์โหลดเอาต์พุตสูงสุดสำหรับวงจรกระแสของโมดูลนี้คือเท่าใด

เพื่อให้ทำงานได้อย่างถูกต้องและป้องกันสัญญาณอิ่มตัว อิมพีแดนซ์โหลดของวงจรกระแสเอาต์พุตไม่ควรเกิน 600 โอห์ม
