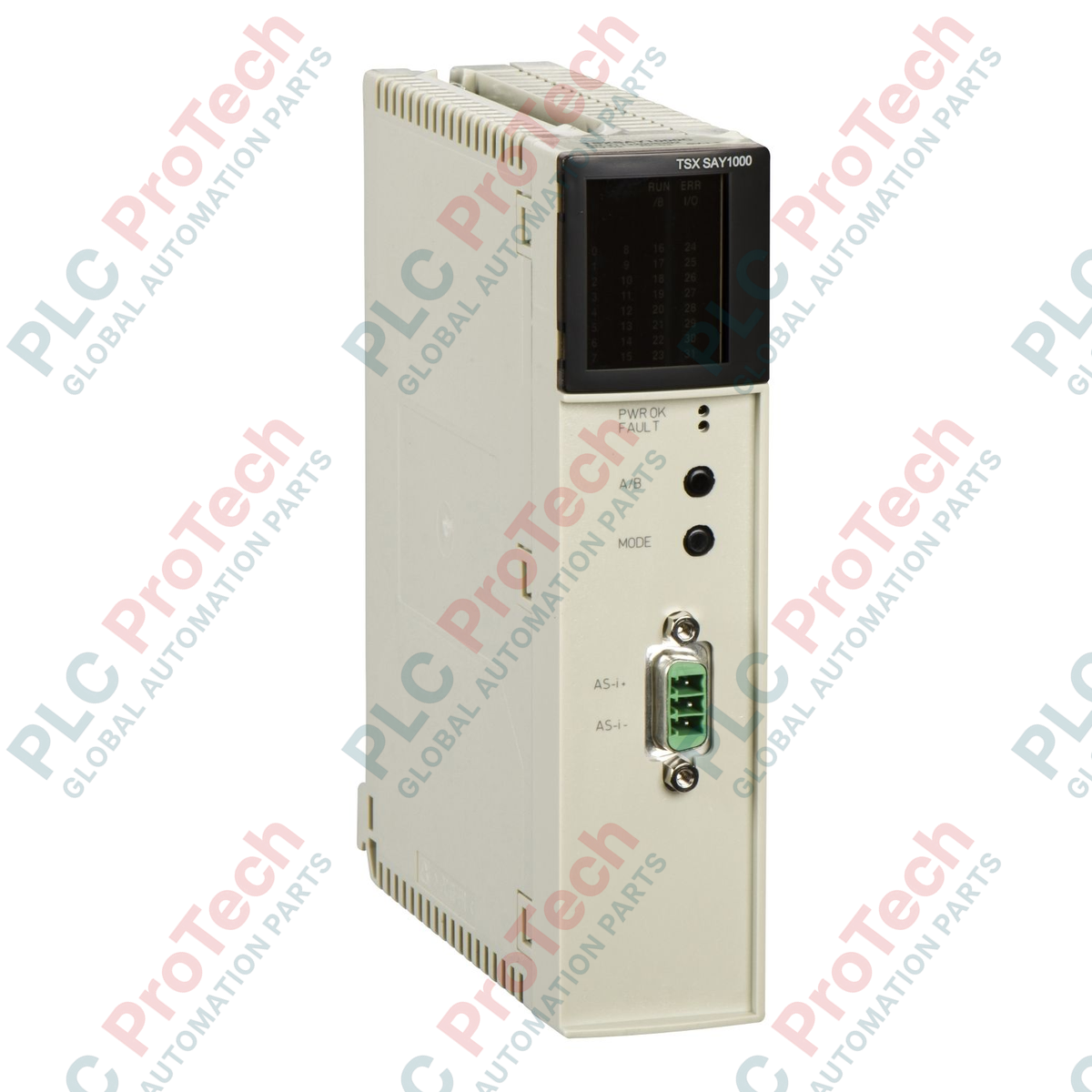

โมดูลมาสเตอร์ AS-Interface แบบเคลือบ Schneider TSXSAY1000C

ภาพรวมผลิตภัณฑ์

TSXSAY1000C เป็นโมดูลมาสเตอร์ AS-Interface (AS-i) แบบเฉพาะทาง ซึ่งออกแบบมาสำหรับแพลตฟอร์มระบบอัตโนมัติ Schneider Electric Modicon Premium รุ่น "C" นี้มีจุดเด่นที่การเคลือบสารป้องกันแบบคอนฟอร์มัล (Humiseal 1A33) ซึ่งช่วยป้องกันความชื้น ฝุ่น และสารปนเปื้อนทางเคมีได้ดียิ่งขึ้น จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง โมดูลนี้ทำหน้าที่เป็นสะพานเชื่อมระหว่างแร็ก Modicon Premium กับระบบสายเคเบิล AS-i โดยรองรับมาตรฐาน V2 และการกำหนดแอดเดรสแบบขยาย ทำให้สามารถสร้างเครือข่ายแอคชูเอเตอร์และเซนเซอร์ที่ยืดหยุ่นและขยายได้สูง ด้วยการรวมการเดินสายภาคสนามให้เหลือสายสองเส้นเพียงเส้นเดียวสำหรับทั้งไฟเลี้ยงและข้อมูล โมดูลนี้จึงช่วยลดต้นทุนการติดตั้งได้อย่างมาก และเพิ่มความสามารถในการวินิจฉัยระบบอัตโนมัติที่ซับซ้อน เช่น โรงงานบรรจุขวด เครือข่ายสายพานลำเลียง และเครื่องจักรเฉพาะทาง

การกำหนดค่าทางเทคนิค

TSXSAY1000C ได้รับการออกแบบมาเพื่อการเชื่อมต่อเครือข่ายความหนาแน่นสูงและการทำงานที่ทนทานต่อสภาพแวดล้อม:

• ความสามารถของ AS-i V2: รองรับโปรไฟล์ M2E ทำให้สามารถจัดการทั้งสเลฟมาตรฐานและสเลฟที่ใช้การกำหนดแอดเดรสแบบขยาย

• ความจุของสเลฟ:

• การกำหนดแอดเดรสมาตรฐาน: รองรับสเลฟได้สูงสุด 31 ตัว (I/O แบบแอนะล็อก, ดิสครีต 4I/4O หรืออินเทอร์เฟซนิรภัย)

• การกำหนดแอดเดรสแบบขยาย: รองรับสเลฟได้สูงสุด 62 ตัว (ดิสครีต 4I/3O) ช่วยเพิ่มความหนาแน่นของจุดในเครือข่ายได้อย่างมาก

• การเคลือบสารป้องกันแบบคอนฟอร์มัล: เคลือบด้วยHumiseal 1A33 เพื่อให้มีความน่าเชื่อถือในระยะยาวในบรรยากาศที่มีฤทธิ์กัดกร่อนหรือบริเวณที่มีความชื้นสูง

• การเชื่อมต่อกับโฮสต์: รับไฟโดยตรงผ่านแบ็กเพลนของ Modicon Premium (450 mA ที่ 5 V DC) จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกสำหรับโมดูล

• ความหลากหลายของอินเทอร์เฟซ: สามารถเชื่อมต่อกับโมดูลหลากหลายประเภท รวมถึงอินเทอร์เฟซที่ได้รับการรับรองด้านความปลอดภัยและยูนิต I/O แบบแอนะล็อก

• ชั้นกายภาพของการสื่อสาร: มีคอนเน็กเตอร์ SUB-D ตัวผู้แบบ 3 ทาง สำหรับการเชื่อมต่อกับบัส AS-i ที่ปลอดภัยและเชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

สามารถติดตั้งโมดูลในแร็กโปรเซสเซอร์ TSX57310 ได้กี่โมดูล?

สำหรับซีรีส์ TSX573 ระบบรองรับโมดูลมาสเตอร์ AS-i ได้สูงสุด 8 โมดูลต่อคอนโทรลเลอร์ฐาน ทำให้สามารถขยาย I/O แบบกระจายศูนย์ภายในโปรเจกต์ PLC เดียวได้อย่างมาก

ตัวอักษร "C" ใน TSXSAY1000C มีประโยชน์อย่างไร?

ตัวอักษร "C" ย่อมาจากเคลือบสารป้องกัน แม้ TSXSAY1000 รุ่นมาตรฐานจะเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่สะอาด แต่ TSXSAY1000C ได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่ "รุนแรง" ซึ่งมลพิษในอากาศหรือความชื้นอาจทำให้เกิดการลัดวงจรหรือการกัดกร่อนบนแผงวงจรพิมพ์ได้

โมดูลนี้จ่ายไฟให้บัส AS-i หรือไม่?

ไม่ แม้โมดูลจะรับไฟเลี้ยงลอจิกของตัวเอง (450 mA) จากแร็ก Premium แต่บัส AS-i เองจำเป็นต้องใช้แหล่งจ่ายไฟ AS-i โดยเฉพาะ (โดยทั่วไปคือ 30 V DC พร้อมวงจรแยกข้อมูลในตัว) เพื่อจ่ายไฟให้เซนเซอร์และแอคชูเอเตอร์ภาคสนาม

คู่มือด้านวิศวกรรมและการติดตั้ง

การกำหนดแอดเดรสและการเริ่มใช้งาน

เมื่อใช้การกำหนดแอดเดรสแบบขยาย (V2) ตรวจสอบให้แน่ใจว่าสเลฟของคุณรองรับ V2 ด้วย การกำหนดแอดเดรสแบบขยายจะแบ่งแอดเดรสมาตรฐาน 31 รายการออกเป็นแบงก์ "A" และ "B" ทำให้รองรับอุปกรณ์ทั้งหมดได้ 62 ตัว ใช้ยูนิตแสดงสัญญาณเฉพาะที่ด้านหน้าของTSXSAY1000C เพื่อระบุแอดเดรสซ้ำซ้อนหรือข้อผิดพลาดของบัสระหว่างการจ่ายไฟครั้งแรก

การเดินสายและการเชื่อมต่อ SUB-D

คอนเน็กเตอร์ SUB-D แบบ 3 ทางเป็นจุดเชื่อมต่อหลักไปยังบัส AS-i ให้ใช้สายแบนสีเหลือง AS-i แบบมีชีลด์คุณภาพสูงสำหรับการเดินสายภาคสนาม ตรวจสอบให้แน่ใจว่าความยาวสายรวมไม่เกิน 100 เมตร หากไม่ได้ใช้รีพีตเตอร์ AS-i แม้จะมีการเคลือบ Humiseal 1A33 ก็ควรขันคอนเน็กเตอร์ SUB-D ให้แน่น เพื่อรักษาซีลกันก๊าซที่จุดเชื่อมต่อ

การป้องกันสภาพแวดล้อม

ระดับ IP20 หมายความว่าต้องติดตั้งโมดูลไว้ภายในตู้ เนื่องจากเป็นรุ่นที่เคลือบสารป้องกัน จึงเหมาะสำหรับตู้ที่ติดตั้งในสภาพแวดล้อม "Class 3C2" หรือใกล้เคียง ควรติดตั้งในแนวตั้งเพื่อช่วยให้อากาศหมุนเวียนตามธรรมชาติ เนื่องจากโมดูลใช้พลังงานจากแบ็กเพลนเกือบ 2.25 วัตต์ ซึ่งต้องระบายออกเพื่อให้อยู่ภายในช่วงอุณหภูมิทำงาน 0…60 °C
