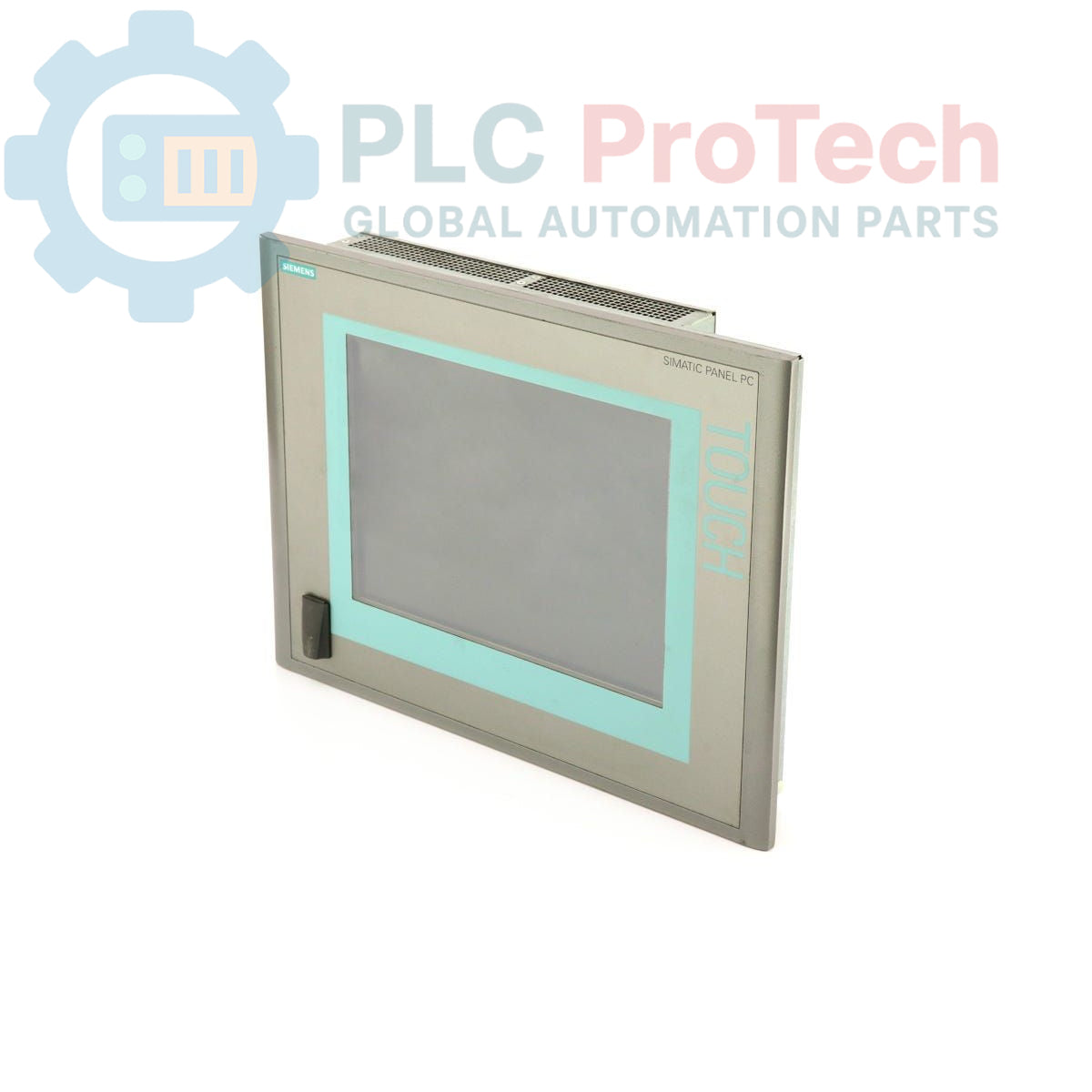

Siemens 6AV7841-0AF10-0FB0 SIMATIC Panel PC 477 Panel PC

SKU 6AV7841-0AF10-0FB0

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV7841-0AF10-0FB0
Country of origin:เยอรมนี
Product Type: คอมพิวเตอร์แบบแผง
Barcode: 85371091
Payment: T/T, Western Union
Weight: 8g
Dimensions: 66.50 x 52.00 x 22.00 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

นี่คือ Siemens 6AV7841-0AF10-0FB0 SIMATIC Panel PC 477 ซึ่งเป็นแผงควบคุมสำหรับผู้ปฏิบัติงานแบบผสานรวมที่ออกแบบมาสำหรับการควบคุมและการแสดงภาพในงานอุตสาหกรรม โดดเด่นด้วย จอแสดงผลแบบสัมผัสขนาด 12 นิ้ว พร้อม ความละเอียด 800 x 600 ให้ส่วนติดต่อผู้ใช้ที่ชัดเจนและโต้ตอบได้ อุปกรณ์นี้ขับเคลื่อนด้วย โปรเซสเซอร์ Pentium III 933MHz พร้อม SDRAM 512 MB จึงให้ประสิทธิภาพที่เชื่อถือได้สำหรับงาน HMI ที่ต้องการประสิทธิภาพสูง สำหรับเครือข่ายอุตสาหกรรม อุปกรณ์มีอินเทอร์เฟซ PROFIBUS DP ในตัว ระบบติดตั้ง Windows XP SP2 Embedded และ WinCC Flexible RT (128 PowerTags) ไว้ล่วงหน้า ช่วยให้ติดตั้งใช้งานและผสานรวมเข้ากับระบบอัตโนมัติที่มีอยู่ได้อย่างรวดเร็ว

คุณสมบัติ

จอแสดงผลสีแบบสัมผัสขนาด 12 นิ้วสำหรับการควบคุมและตรวจสอบโดยผู้ปฏิบัติงาน
มีอินเทอร์เฟซ USB มาตรฐานที่แผงด้านหน้าสำหรับเชื่อมต่ออุปกรณ์ต่อพ่วง
ขับเคลื่อนด้วยโปรเซสเซอร์ Pentium III 933MHz พร้อม FSB 133MHz
ติดตั้ง SDRAM ขนาด 512 MB
มีอินเทอร์เฟซ PROFIBUS DP 12 ในตัวสำหรับการสื่อสารผ่านฟิลด์บัส
มาพร้อมการ์ด CompactFlash ขนาด 1 GB สำหรับจัดเก็บข้อมูล
ติดตั้ง Windows XP SP2 Embedded และ WinCC Flexible RT 128 PT ไว้ล่วงหน้า
ทำงานด้วยแหล่งจ่ายไฟอุตสาหกรรมมาตรฐาน 24V DC

การใช้งาน

อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) สำหรับระบบควบคุมกระบวนการ
การตรวจสอบสายการผลิตและการแสดงข้อมูลเป็นภาพ
การควบคุมและงานระบบอัตโนมัติในระดับเครื่องจักร
การบันทึกข้อมูลและการจัดทำรายงานในสภาพแวดล้อมอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะ	ค่า
ผู้ผลิต	Siemens
ซีรีส์	SIMATIC Panel PC 477
หมายเลขชิ้นส่วน	6AV7841-0AF10-0FB0
ประเภทผลิตภัณฑ์	พีซีแบบแผง
ประเภทจอแสดงผล	จอแสดงผลแบบสัมผัส
ขนาดจอแสดงผล	12 นิ้ว
ความละเอียด	800 x 600 พิกเซล
โปรเซสเซอร์	Pentium III 933MHz
บัสด้านหน้า (FSB)	133 MHz
หน่วยความจำ (RAM)	SDRAM 512 MB
พื้นที่จัดเก็บข้อมูล	CompactFlash 1 GB
อินเทอร์เฟซ	USB มาตรฐาน (ด้านหน้า), PROFIBUS DP 12
แหล่งจ่ายไฟ	24V DC
ระบบปฏิบัติการ	Windows XP SP2 Embedded (ติดตั้งไว้ล่วงหน้า)
ซอฟต์แวร์ HMI	WinCC Flexible RT 128 PT (ติดตั้งไว้ล่วงหน้า)
สถานะวงจรชีวิตผลิตภัณฑ์	เลิกผลิต
น้ำหนักจัดส่ง	8.00 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	66.50 x 52.00 x 22.00 ซม.
ประเทศต้นกำเนิด	เยอรมนี (ประมาณการ)
รหัสสินค้า	85371091

แนวทางการติดตั้ง

คำเตือนสำคัญ: อันตรายจากไฟฟ้า การติดตั้งต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้น การไม่ปฏิบัติตามขั้นตอนความปลอดภัยอาจทำให้อุปกรณ์เสียหาย เกิดการบาดเจ็บสาหัส หรือเสียชีวิตได้ ต้องตัดแหล่งจ่ายไฟและล็อกเอาต์/ติดป้ายเตือน (LOTO) แหล่งจ่ายไฟทั้งหมดก่อนการติดตั้งหรือบำรุงรักษาเสมอ

1 ตรวจสอบว่าขนาดช่องเจาะแผงในตู้ตรงตามข้อกำหนดการติดตั้งของ PC 477 ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งสะอาด เรียบ และปราศจากเศษวัสดุ
2 ตัดแหล่งจ่ายไฟของตู้ควบคุมหลักและดำเนินการตามขั้นตอน LOTO ตรวจสอบว่าไม่มีแรงดันไฟฟ้าก่อนดำเนินการต่อ
3 สอด Panel PC เข้าไปในช่องเจาะจากด้านหน้าของตู้ ยึดให้สม่ำเสมอจากด้านหลังโดยใช้แคลมป์ยึดทั้งหมดที่ให้มา ขันให้ได้แรงบิดตามที่กำหนดเพื่อให้ซีลได้อย่างเหมาะสม
4 เชื่อมต่อแหล่งจ่ายไฟ 24V DC เข้ากับขั้วต่อที่กำหนด ตรวจสอบขั้วไฟฟ้า (+/-) ให้ถูกต้องอีกครั้งเพื่อป้องกันความเสียหายต่ออุปกรณ์อิเล็กทรอนิกส์ภายในเครื่อง
5 เชื่อมต่อสายเคเบิล PROFIBUS DP เข้ากับพอร์ตที่ตรงกัน ตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามแนวทางการชีลด์และการต่อตัวต้านทานปลายสายอย่างถูกต้องตามมาตรฐานเครือข่าย PROFIBUS
6 เชื่อมต่อตัวนำกราวด์เพื่อการทำงานโดยเฉพาะ (FE) เข้ากับจุดต่อลงกราวด์ของแชสซี เพื่อให้มั่นใจว่ามีภูมิคุ้มกันต่อสัญญาณรบกวนและความปลอดภัยอย่างเหมาะสม
7 หลังจากตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาแล้ว ให้ถอดอุปกรณ์ LOTO และจ่ายพลังงานให้ตู้กลับคืน สังเกต Panel PC ระหว่างลำดับการบูตเพื่อยืนยันว่าทำงานได้อย่างถูกต้อง
