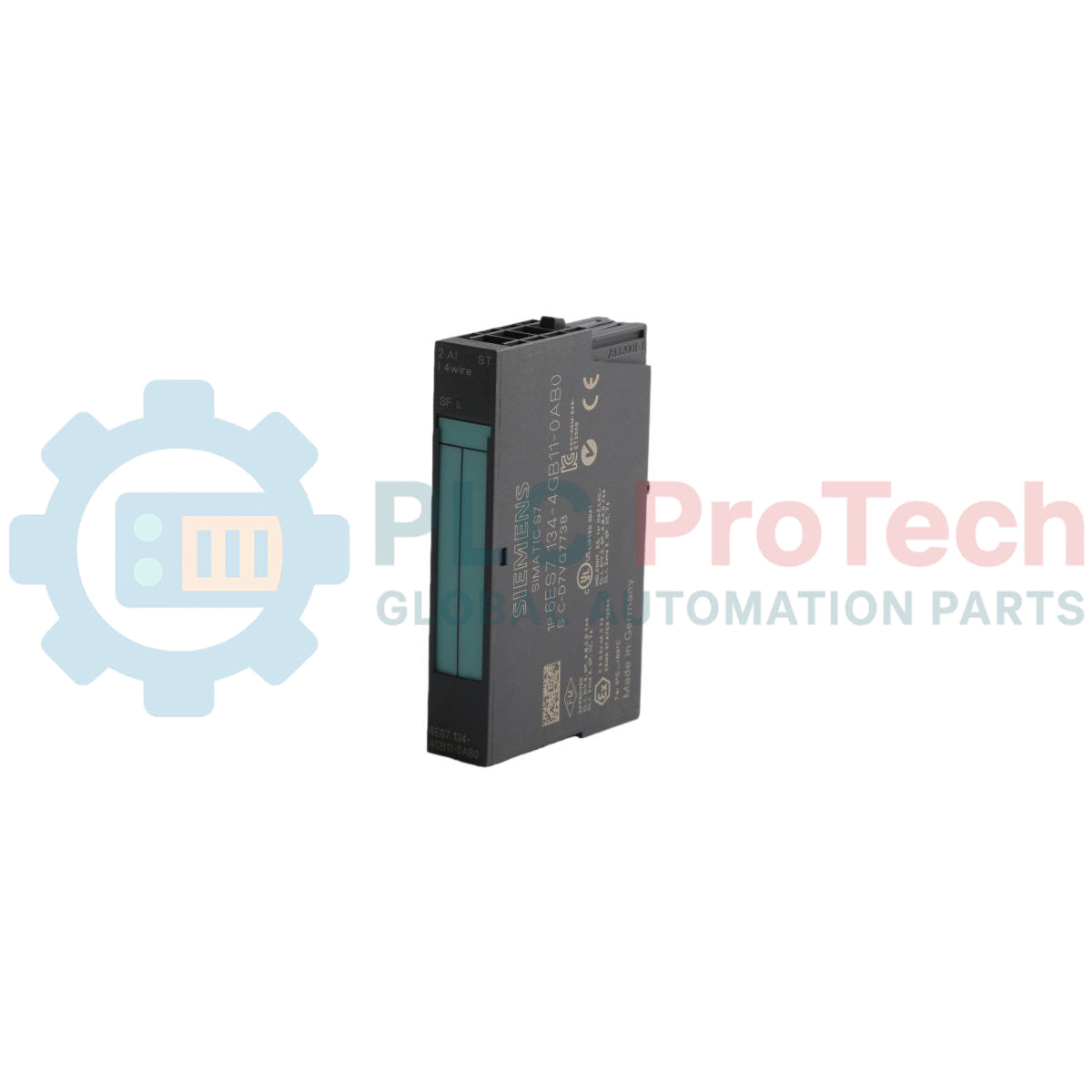

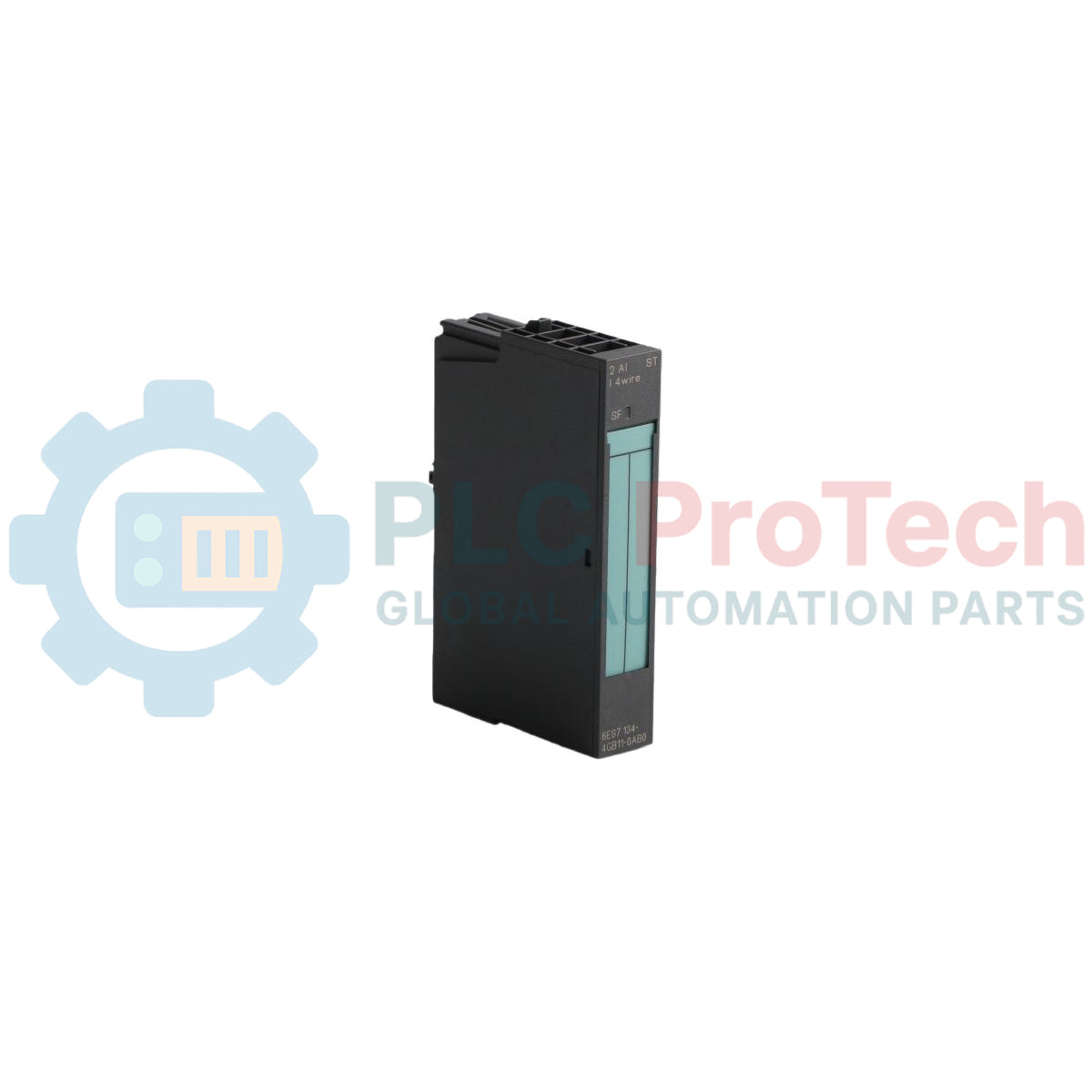

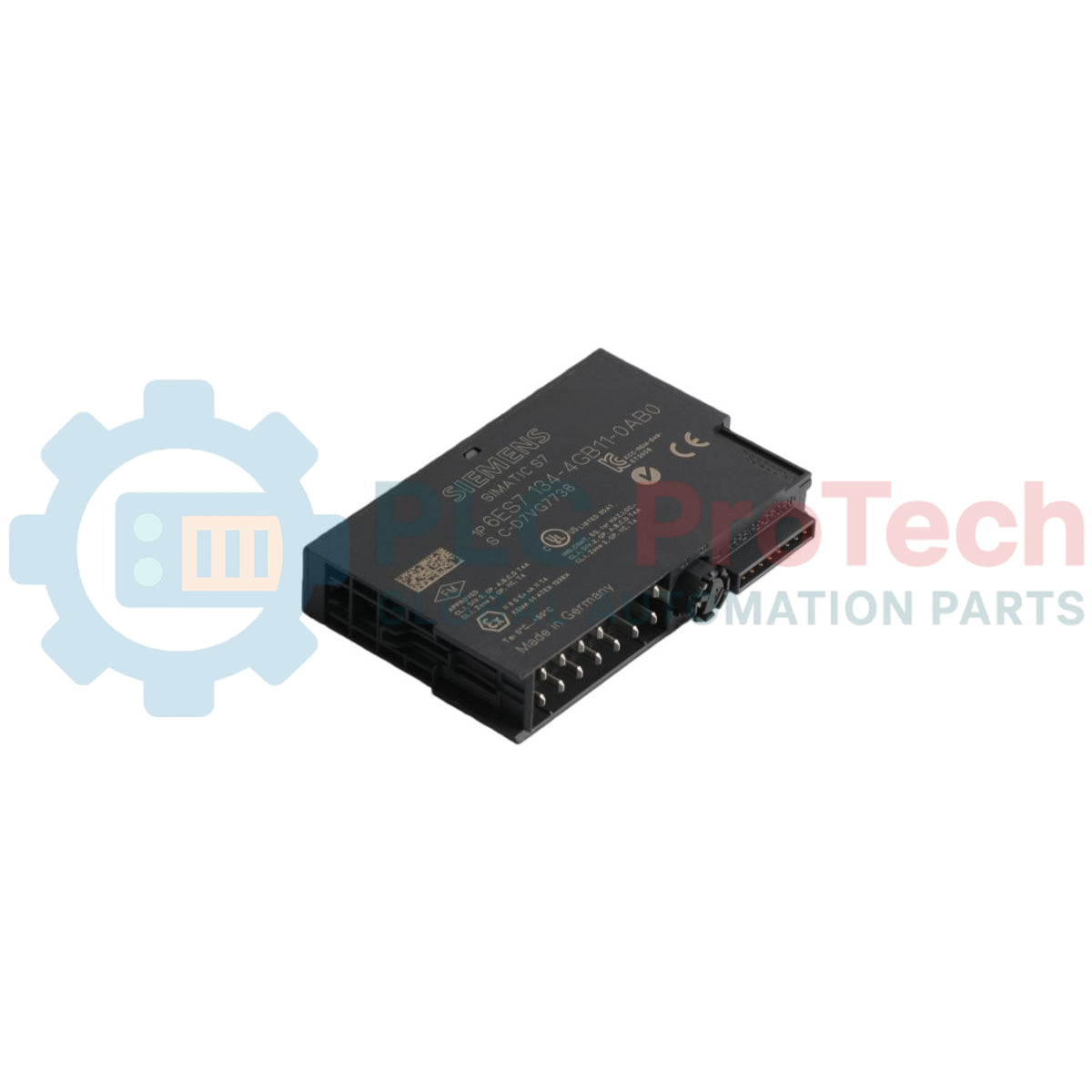

Siemens 6ES7134-4GB11-0AB0 SIMATIC โมดูลอินพุตแอนะล็อก ET 200S

SKU 6ES7134-4GB11-0AB0

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6ES7134-4GB11-0AB0
Country of origin:เยอรมนี
Product Type: โมดูลอินพุตแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 950g
Dimensions: 2.5 ซม. x 5.1 ซม. x 83.8 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

นี่คือโมดูลอินพุตแอนะล็อกของ Siemens รุ่น 6ES7134-4GB11-0AB0 สำหรับระบบ I/O แบบกระจาย SIMATIC ET 200S โดยมี ช่องอินพุตกระแสไฟฟ้าแบบแยกวงจร 2 ช่อง ที่ออกแบบมาโดยเฉพาะสำหรับเชื่อมต่อกับ ทรานสมิตเตอร์แบบ 4 สาย ด้วย ความกว้าง 15 มม. ที่กะทัดรัด โมดูลนี้ช่วยเพิ่มประสิทธิภาพการใช้พื้นที่ในตู้ควบคุม พร้อมการเก็บข้อมูลที่แม่นยำ รองรับช่วงการวัดหลายช่วง รวมถึง ±20 mA ที่มีความละเอียด 13 บิตพร้อมเครื่องหมาย และ 4 ถึง 20 mA ที่มีความละเอียด 13 บิต จึงเหมาะสำหรับการตรวจสอบกระบวนการที่สำคัญในสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมหลากหลายรูปแบบ

โมดูลนี้รับประกันความเที่ยงตรงของสัญญาณในระดับสูงด้วยการลดสัญญาณรบกวนที่ซับซ้อน โดยมีอัตราการปฏิเสธสัญญาณโหมดร่วมขั้นต่ำ 70 dB การออกแบบที่แข็งแกร่งและความสามารถในการวินิจฉัย ซึ่งแสดงผ่านไฟ LED SF (System Fault) ในตัว ช่วยให้ทำงานได้อย่างน่าเชื่อถือสำหรับการใช้งานที่ต้องการการรับสัญญาณกระแสไฟฟ้าอย่างแม่นยำ

คุณสมบัติ

■ช่องอินพุตกระแสแอนะล็อกแบบแยกวงจร 2 ช่อง
■ออกแบบมาสำหรับทรานสมิตเตอร์กระแสไฟฟ้าแบบ 4 สาย
■ความละเอียดสูง 13 บิต (รวมเครื่องหมายสำหรับช่วง ±20 mA)
■ความกว้างกะทัดรัด 15 มม. สำหรับการติดตั้งที่มีความหนาแน่นสูง
■ไฟ LED SF (System Fault) ในตัวสำหรับการวินิจฉัยบนอุปกรณ์
■ลดสัญญาณรบกวนได้อย่างยอดเยี่ยมและมีความสามารถในการทำซ้ำสูง

การใช้งาน

■ระบบควบคุมกระบวนการ
■ระบบอัตโนมัติในโรงงานและการผลิต
■การบำบัดน้ำและน้ำเสีย
■การตรวจสอบและจัดการพลังงาน

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะ	ค่า
ผู้ผลิต	Siemens
หมายเลขชิ้นส่วน	6ES7134-4GB11-0AB0
ตระกูลผลิตภัณฑ์	SIMATIC ET 200S
ประเภทโมดูล	โมดูลอินพุตแอนะล็อก (2AI I 4WIRE ST)
จำนวนอินพุต	2 ช่อง แบบแยกวงจร
ประเภทอินพุต	กระแส สำหรับทรานสมิตเตอร์ 4 สาย
ช่วงการวัด	±20 mA; 4 ถึง 20 mA
ความละเอียด	13 บิต + เครื่องหมาย (สำหรับ ±20 mA); 13 บิต (สำหรับ 4 ถึง 20 mA)
ขีดจำกัดข้อผิดพลาดพื้นฐาน (ที่ 25 องศาเซลเซียส)	±0.4%
ขีดจำกัดข้อผิดพลาดในการทำงาน	±0.6% (ตลอดช่วงอุณหภูมิ)
ความคลาดเคลื่อนจากอุณหภูมิ	±0.005%/K
ความสามารถในการทำซ้ำ (สภาวะคงที่)	±0.05%
การปฏิเสธสัญญาณโหมดร่วม (ขั้นต่ำ)	70 เดซิเบล
การลดสัญญาณรบกวนข้ามช่อง	-50 เดซิเบล
เวลาไซเคิลต่อช่อง	65 มิลลิวินาที
อุณหภูมิขณะทำงาน (แนวตั้ง)	0 ถึง 50 องศาเซลเซียส
ความกว้างโมดูล	15 มม.
การวินิจฉัย	ไฟ LED SF (ความผิดปกติของระบบ)
น้ำหนักจัดส่ง	0.95 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	2.5 ซม. x 5.1 ซม. x 83.8 ซม.
ประเทศผู้ผลิต	เยอรมนี

แนวทางการติดตั้ง

คำเตือนสำคัญ: อาจมีแรงดันไฟฟ้าที่เป็นอันตรายอยู่ การติดตั้งต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้น ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมดถูกตัดพลังงานและล็อกพร้อมติดป้ายกำกับ (LOTO) ก่อนเริ่มงาน การไม่ปฏิบัติตามอาจส่งผลให้เกิดการบาดเจ็บสาหัสหรือเสียชีวิต

1 ติดตั้งโมดูลเข้ากับโมดูลเทอร์มินัล ET 200S ที่ตรงกันบนราง DIN มาตรฐานขนาด 35 มม. ตรวจสอบให้แน่ใจว่าเสียบเข้าที่อย่างแน่นหนาเพื่อให้การเชื่อมต่อบัสแบ็กเพลนถูกต้อง
2 เชื่อมต่อสายสัญญาณทรานสมิตเตอร์ 4 สายเข้ากับขั้วต่อที่กำหนดบนโมดูลเทอร์มินัล ใช้สายเคเบิลคู่บิดเกลียวแบบมีชิลด์สำหรับสายสัญญาณแอนะล็อกทั้งหมด เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
3 ต่อชิลด์สายเคเบิลเข้ากับจุดต่อลงดินอิมพีแดนซ์ต่ำเฉพาะจุดเพียงจุดเดียว โดยทั่วไปคือต่อเข้ากับบัสกราวด์ของตู้ควบคุม หลีกเลี่ยงการเกิดกราวด์ลูปโดยการต่อชิลด์ทั้งสองด้าน
4 จัดการสายเคเบิลให้เหมาะสม โดยแยกสายสัญญาณแอนะล็อกจากสายไฟแรงดันสูงเพื่อป้องกันสัญญาณรบกวนเหนี่ยวนำ ยึดสายไฟทั้งหมดตามข้อกำหนดรหัสไฟฟ้าท้องถิ่น
5 หลังจากตรวจสอบการเชื่อมต่อทั้งหมดแล้ว ให้ถอดอุปกรณ์ LOTO และจ่ายไฟให้ระบบ ตรวจสอบไฟ LED แสดงสถานะของโมดูลว่าทำงานเป็นปกติ และกำหนดค่าช่องอินพุตในซอฟต์แวร์เขียนโปรแกรม PLC
