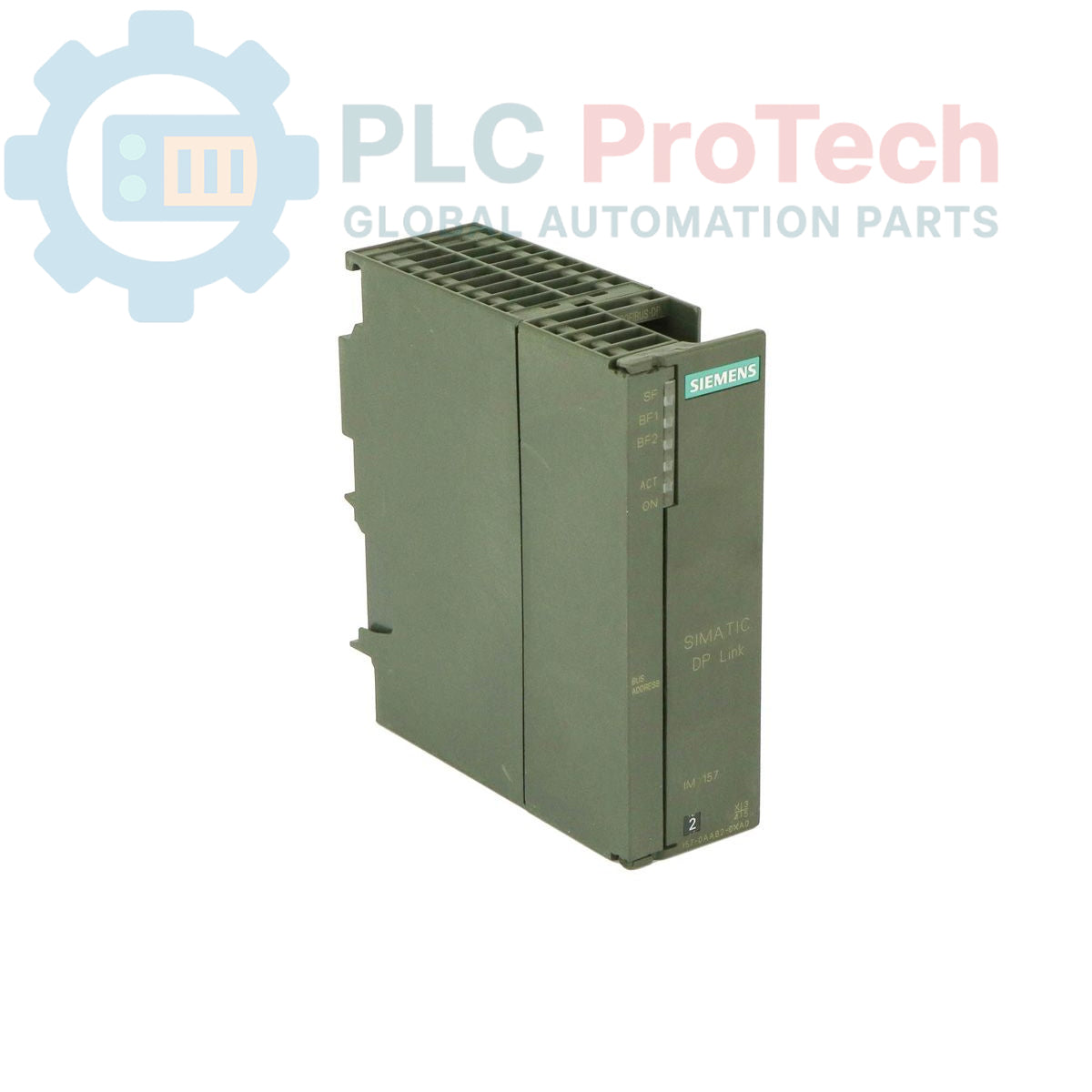

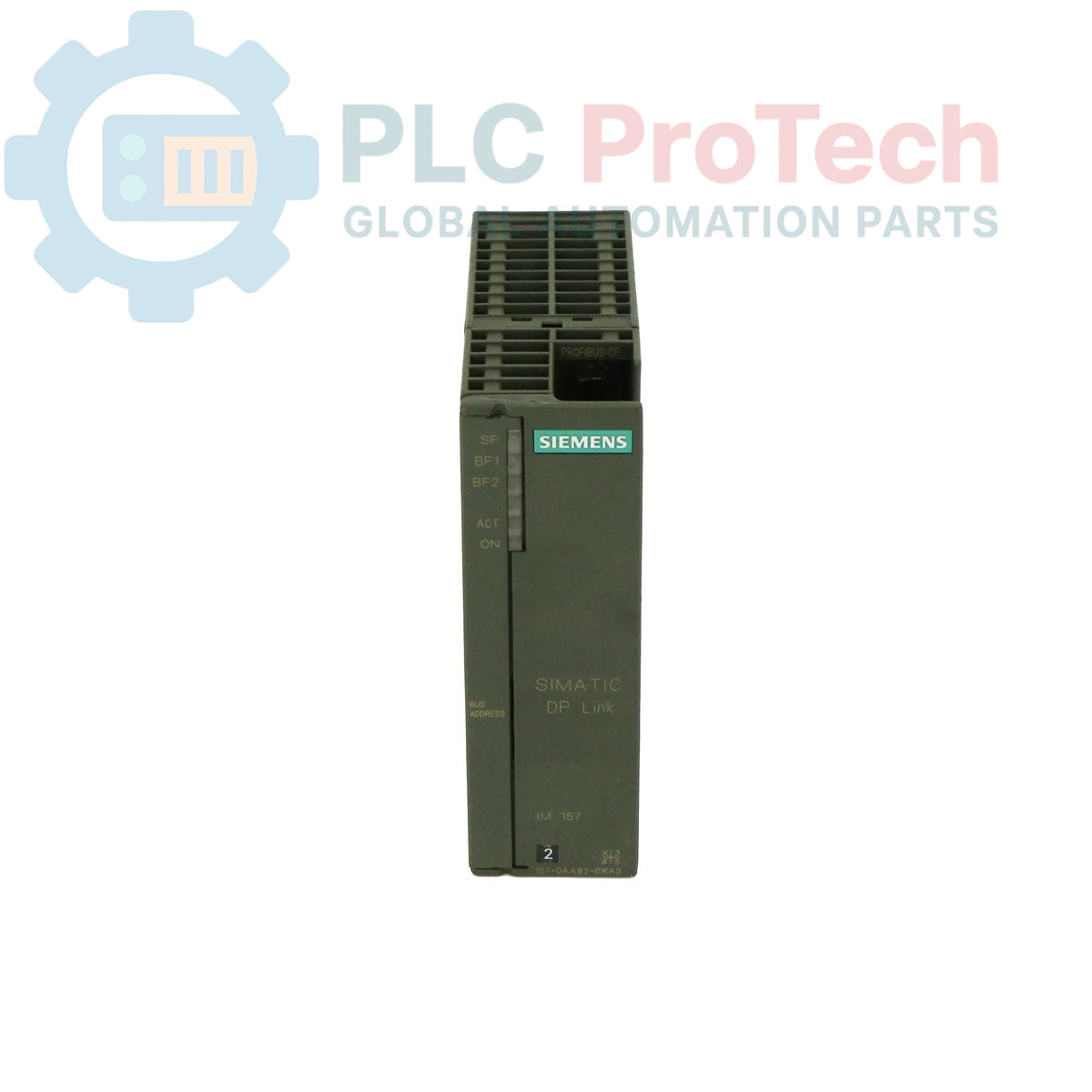

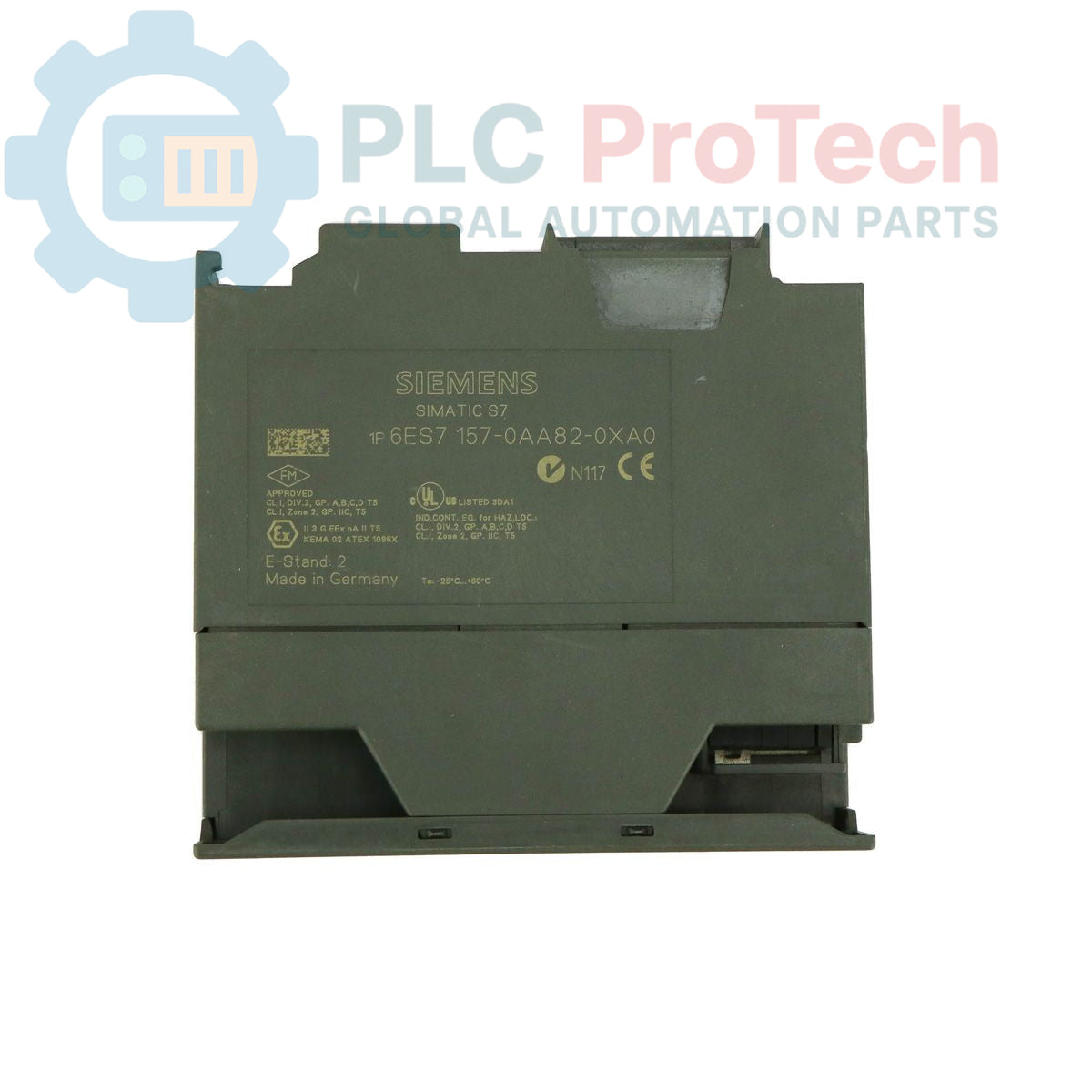

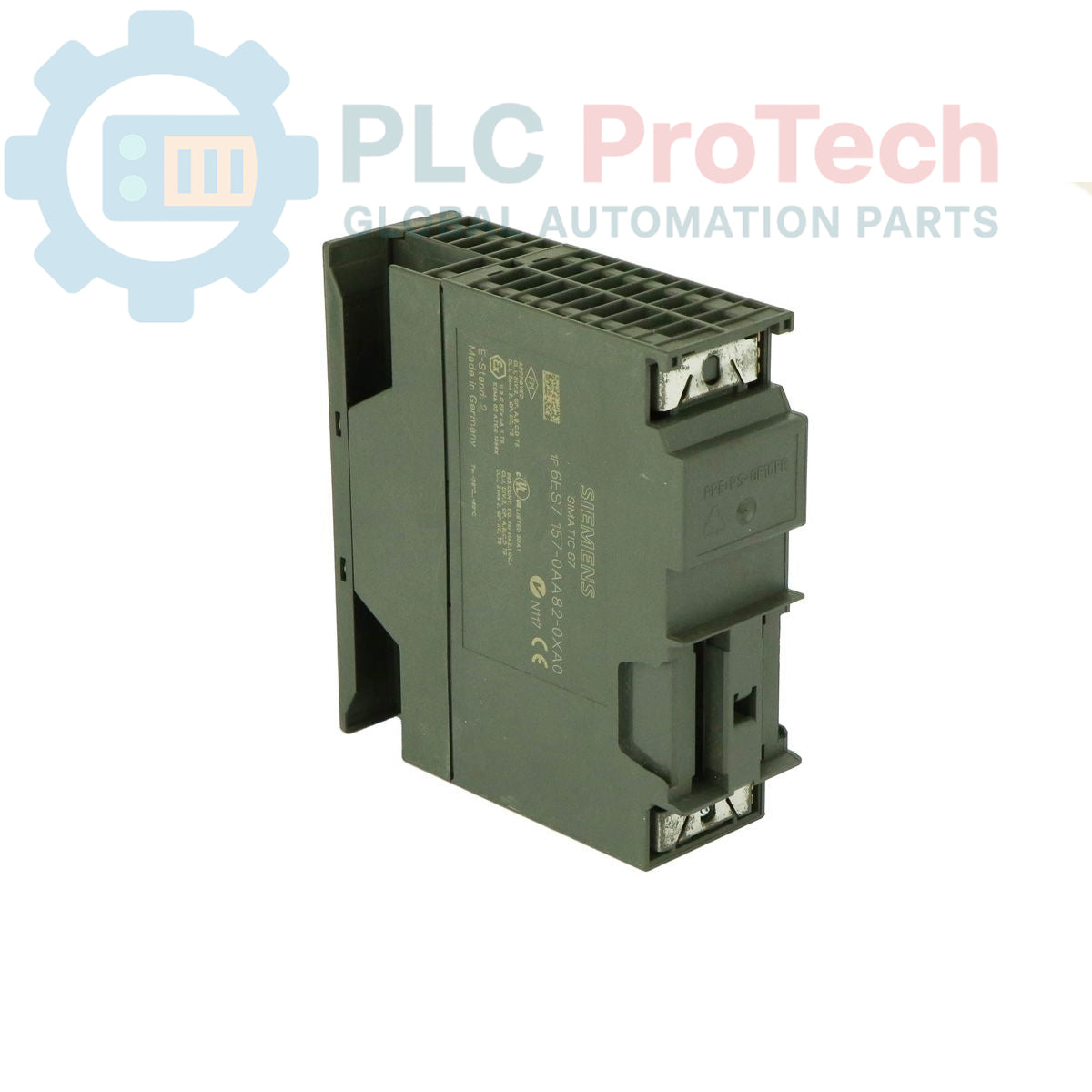

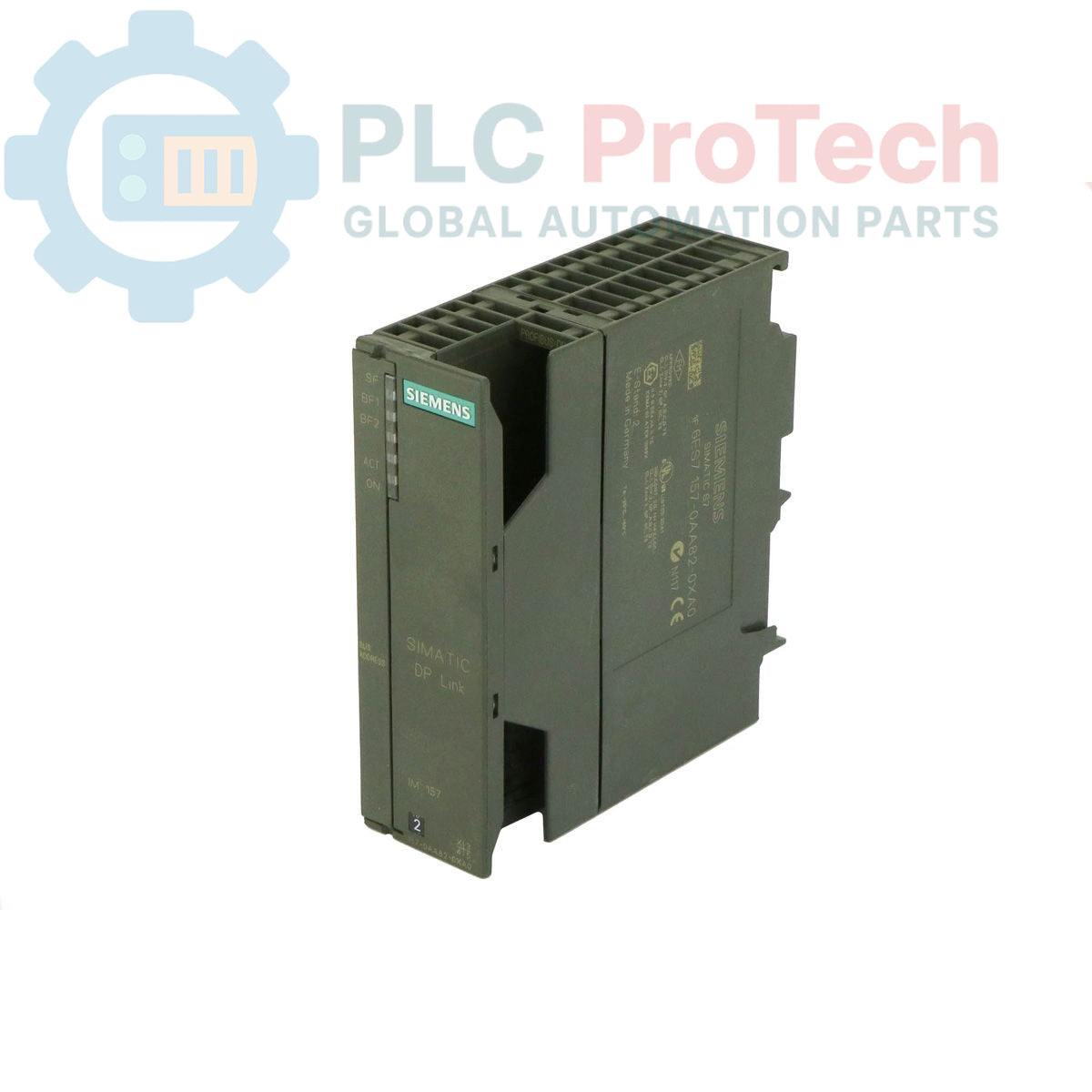

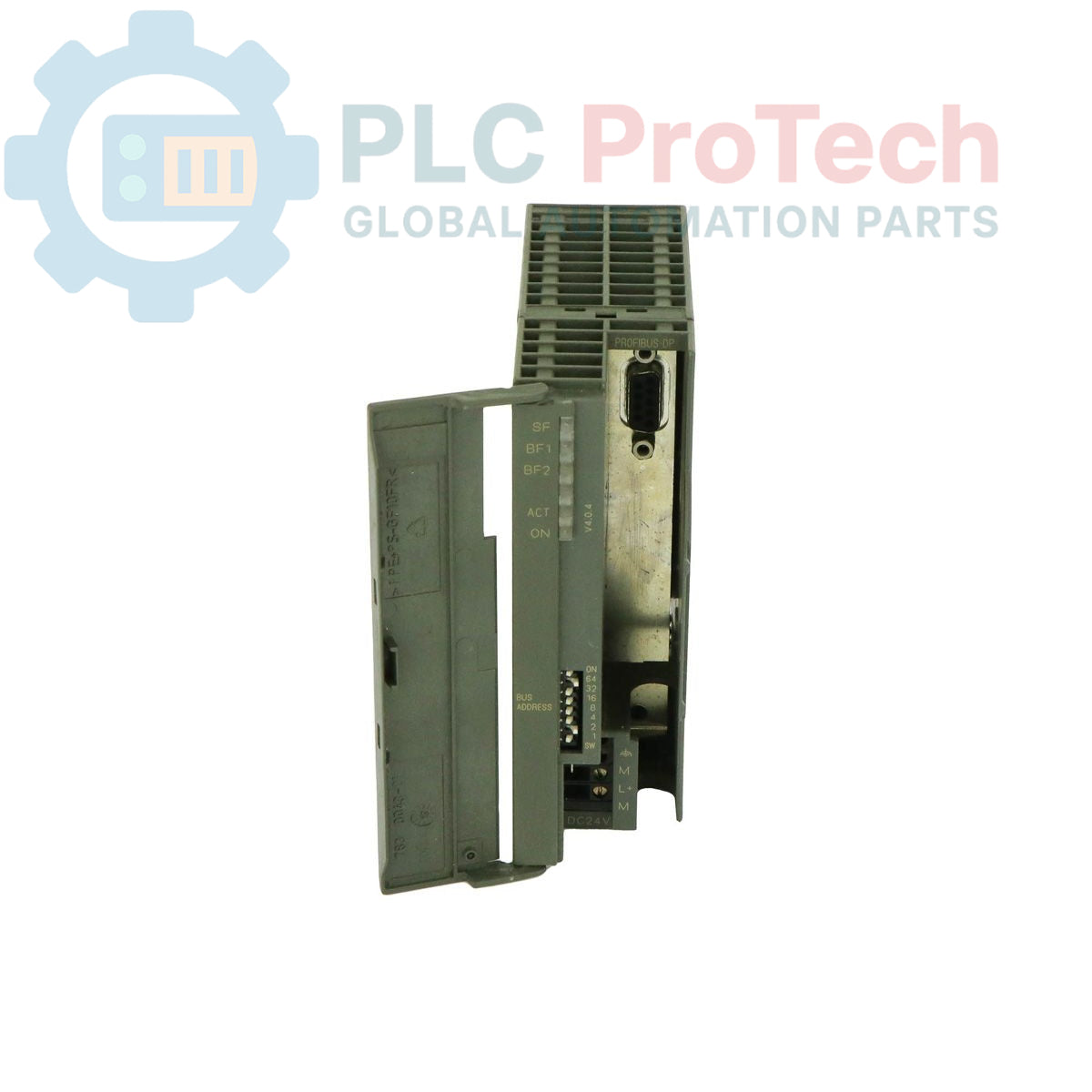

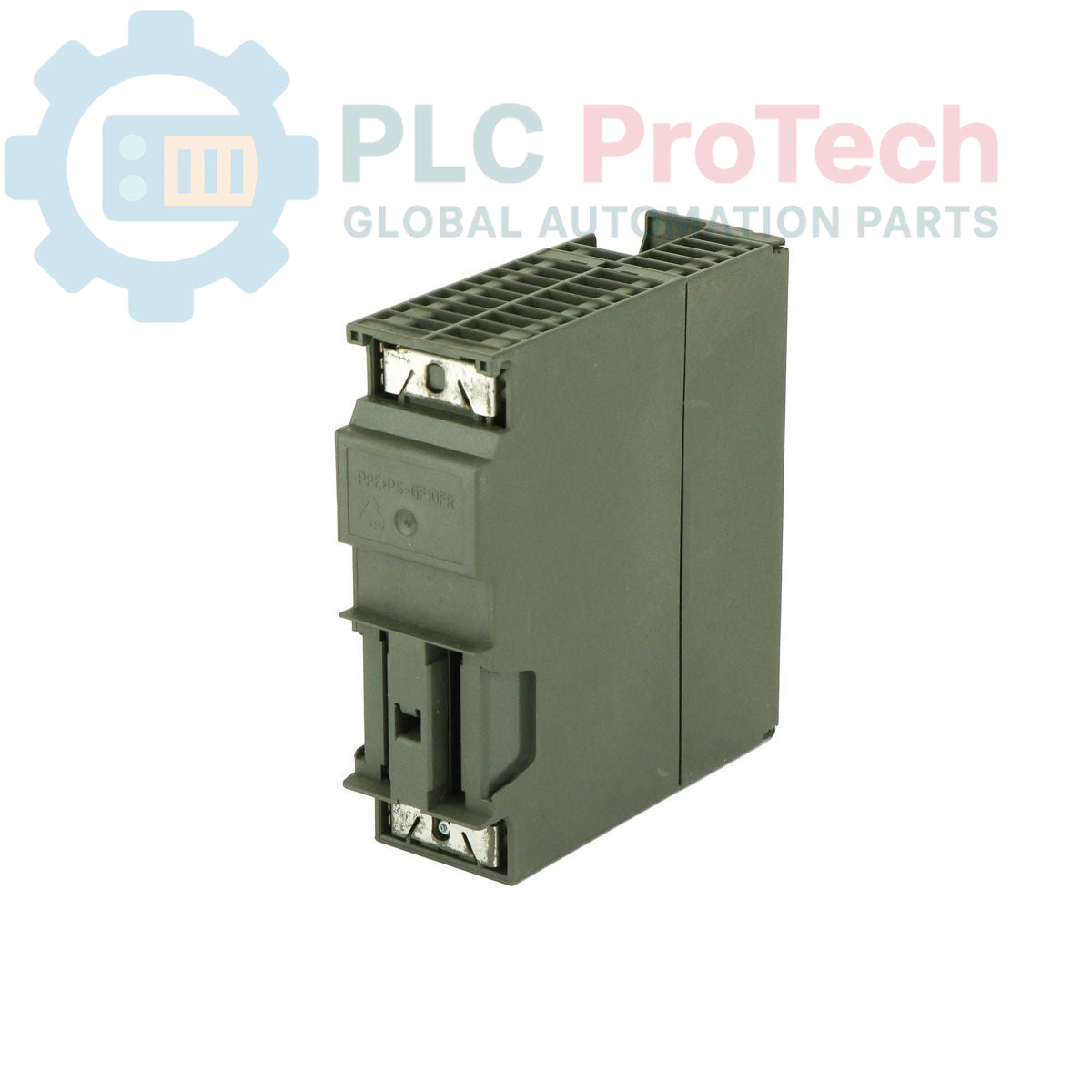

โมดูลอินเทอร์เฟซ SIMATIC DP IM157 Siemens 6ES7157-0AA82-0XA0

SKU 6ES7157-0AA82-0XA0

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6ES7157-0AA82-0XA0
Country of origin:เยอรมนี
Product Type: โมดูลอินเทอร์เฟซ
Barcode: 85176200
Payment: T/T, Western Union
Weight: 290g
Dimensions: 4.00 ซม. x 12.50 ซม. x 13.00 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Siemens 6ES7157-0AA82-0XA0 คือโมดูลอินเทอร์เฟซ SIMATIC DP IM157 ที่ออกแบบมาเพื่อสร้างการเชื่อมโยงที่ราบรื่นระหว่างเครือข่ายฟิลด์บัส PROFIBUS DP และ PROFIBUS PA โมดูลนี้ทำงานเป็น สเลฟ DPV1 บนเซกเมนต์ PROFIBUS DP และเมื่อใช้งานร่วมกับคัปเปลอร์ DP/PA หนึ่งตัวหรือมากกว่า จะก่อให้เกิดลิงก์ DP/PA ที่สมบูรณ์ ออกแบบมาให้ใช้งานในช่วงอุณหภูมิขยาย จึงให้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง พร้อมรับประกันการแลกเปลี่ยนข้อมูลที่มีเสถียรภาพสำหรับการใช้งานควบคุมกระบวนการ ความเข้ากันได้กับระบบ SIMATIC ช่วยให้ผสานรวมเข้ากับสถาปัตยกรรมระบบอัตโนมัติที่มีอยู่ได้

คุณสมบัติ

เป็นอินเทอร์เฟซการสื่อสารระหว่างเครือข่าย PROFIBUS DP และ PROFIBUS PA
ทำหน้าที่เป็นสเลฟ DPV1 บนระบบ PROFIBUS DP ที่มีมาสเตอร์
ทำหน้าที่เป็นลิงก์ DP/PA เมื่อใช้งานร่วมกับคัปเปลอร์ DP/PA ภายนอก
กำหนดให้ใช้งานในช่วงอุณหภูมิขยาย
ทำงานร่วมกับตระกูลระบบอัตโนมัติ Siemens SIMATIC

การใช้งาน

ระบบอัตโนมัติและระบบควบคุมกระบวนการ
การผลิตสารเคมีและเภสัชภัณฑ์
โรงงานแปรรูปน้ำมันและก๊าซ
โรงบำบัดน้ำและน้ำเสีย
การผลิตและการจำหน่ายไฟฟ้า

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะ	ค่า
ผู้ผลิต	Siemens
ซีรีส์ผลิตภัณฑ์	SIMATIC DP
หมายเลขรุ่น	6ES7157-0AA82-0XA0
ประเภทผลิตภัณฑ์	โมดูลอินเทอร์เฟซ IM157 (ลิงก์ DP/PA)
ฟังก์ชัน PROFIBUS DP	สเลฟ DPV1
สภาพแวดล้อมการทำงาน	ช่วงอุณหภูมิขยาย
สถานะวงจรชีวิตผลิตภัณฑ์	เลิกผลิต
น้ำหนักจัดส่ง	0.29 กก.
ขนาดบรรจุภัณฑ์	4.00 ซม. x 12.50 ซม. x 13.00 ซม.
รหัสสินค้า	85176200
ECCN	N
ประเทศผู้ผลิต	เยอรมนี (ประมาณการ)

แนวทางการติดตั้ง

คำเตือนสำคัญ: อันตรายจากไฟฟ้า การติดตั้งต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้น ตัดแหล่งจ่ายไฟทั้งหมดและปฏิบัติตามขั้นตอน Lockout/Tagout (LOTO) ก่อนสัมผัส ติดตั้ง หรือซ่อมบำรุงอุปกรณ์นี้ การไม่ปฏิบัติตามอาจส่งผลให้ได้รับบาดเจ็บสาหัสหรือเสียชีวิต

1 ตรวจสอบให้แน่ใจว่าได้ตัดการจ่ายไฟทั้งหมดไปยังแผงควบคุมหรือตู้ควบคุม และล็อกเอาต์ไว้แล้ว
2 ยึดโมดูล IM157 เข้ากับราง DIN มาตรฐานที่กำหนดภายในตู้ให้แน่นหนา โดยเว้นระยะห่างที่เหมาะสมสำหรับการระบายอากาศและการเดินสาย
3 เชื่อมต่อสายเคเบิล PROFIBUS DP ขาเข้ากับขั้วต่อที่เหมาะสมบนโมดูล ตรวจสอบให้แน่ใจว่าชิลด์ของสายเคเบิลต่อเข้าที่ปลายด้านหนึ่งกับจุดกราวด์อิมพีแดนซ์ต่ำอย่างถูกต้อง เพื่อลดสัญญาณรบกวน
4 เชื่อมต่อโมดูลเข้ากับคัปเปลอร์ DP/PA ที่เกี่ยวข้องโดยใช้สายเคเบิลตามที่ระบุ รักษาความสมบูรณ์ของสัญญาณโดยปฏิบัติตามแนวทางเกี่ยวกับความยาวสายเคเบิลสูงสุดและการเดินสาย
5 เชื่อมต่อแหล่งจ่ายไฟ 24 VDC เข้ากับขั้วต่อที่กำหนด โดยตรวจสอบขั้วให้ถูกต้อง
6 หลังจากตรวจสอบการเชื่อมต่อทั้งหมดแล้ว ให้ถอดอุปกรณ์ LOTO และจ่ายพลังงานให้ระบบอีกครั้ง ดำเนินการทดสอบเดินระบบโมดูลตามขั้นตอนการกำหนดค่าเครือข่ายเฉพาะของโครงการ

FAQ

โมดูล 6ES7157-0AA82-0XA0 มีหน้าที่หลักอะไร

หน้าที่หลักคือทำหน้าที่เป็นอินเทอร์เฟซหรือลิงก์ระหว่างระบบมาสเตอร์ PROFIBUS DP และเครือข่ายอุปกรณ์ภาคสนาม PROFIBUS PA

โมดูลนี้มีบทบาทอย่างไรบนเครือข่าย PROFIBUS DP

โมดูลทำงานเป็นสเลฟ DPV1 บนเครือข่าย PROFIBUS DP โดยตอบสนองต่อคำสั่งจากมาสเตอร์ DP

โมดูลนี้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรงหรือไม่

เหมาะสม โดยได้รับการออกแบบมาโดยเฉพาะให้รองรับช่วงอุณหภูมิที่กว้าง จึงเหมาะสำหรับการใช้งานในอุตสาหกรรมที่มีข้อกำหนดสูง

ต้องใช้อะไรบ้างในการสร้าง DP/PA Link ที่สมบูรณ์

ในการสร้าง DP/PA Link ที่สมบูรณ์ ต้องใช้โมดูลอินเทอร์เฟซ 6ES7157-0AA82-0XA0 ร่วมกับคัปเปลอร์ DP/PA หนึ่งตัวหรือมากกว่า

สถานะวงจรชีวิตผลิตภัณฑ์ของโมดูลนี้เป็นอย่างไร

ตามข้อมูลที่ให้ไว้ ผลิตภัณฑ์นี้จัดอยู่ในสถานะเลิกผลิต หมายความว่าผู้ผลิตไม่ได้ผลิตผลิตภัณฑ์นี้อยู่ในปัจจุบันแล้ว
