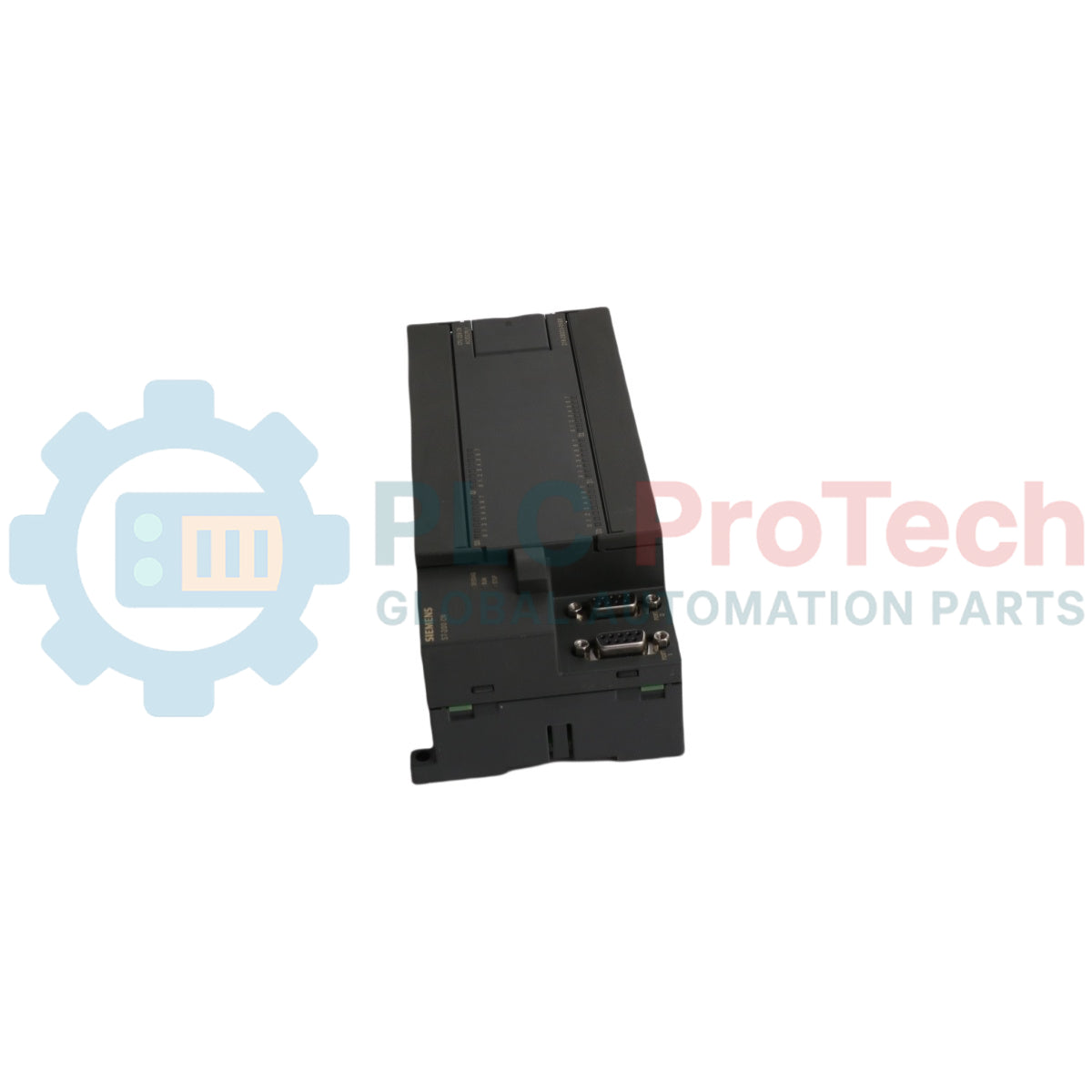

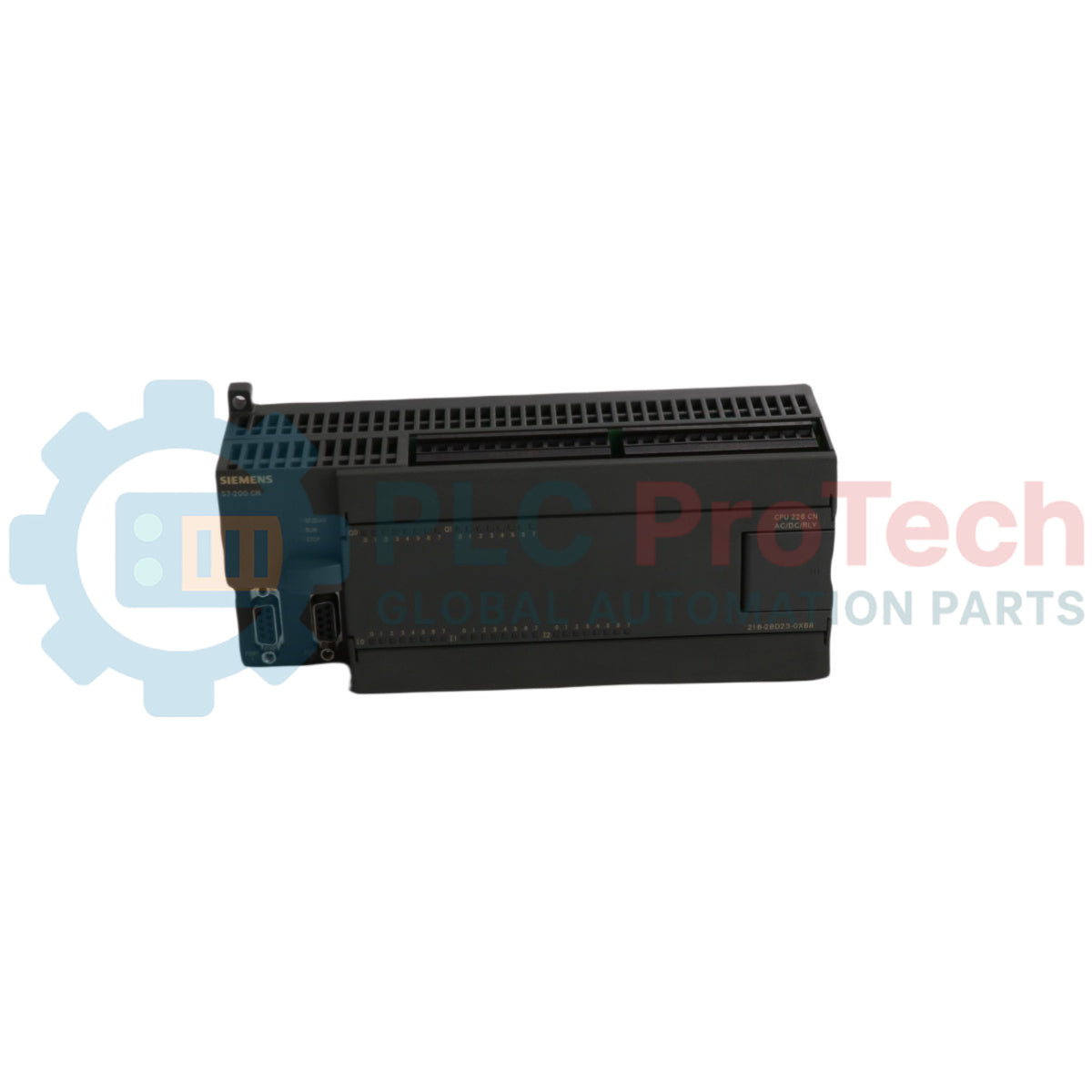

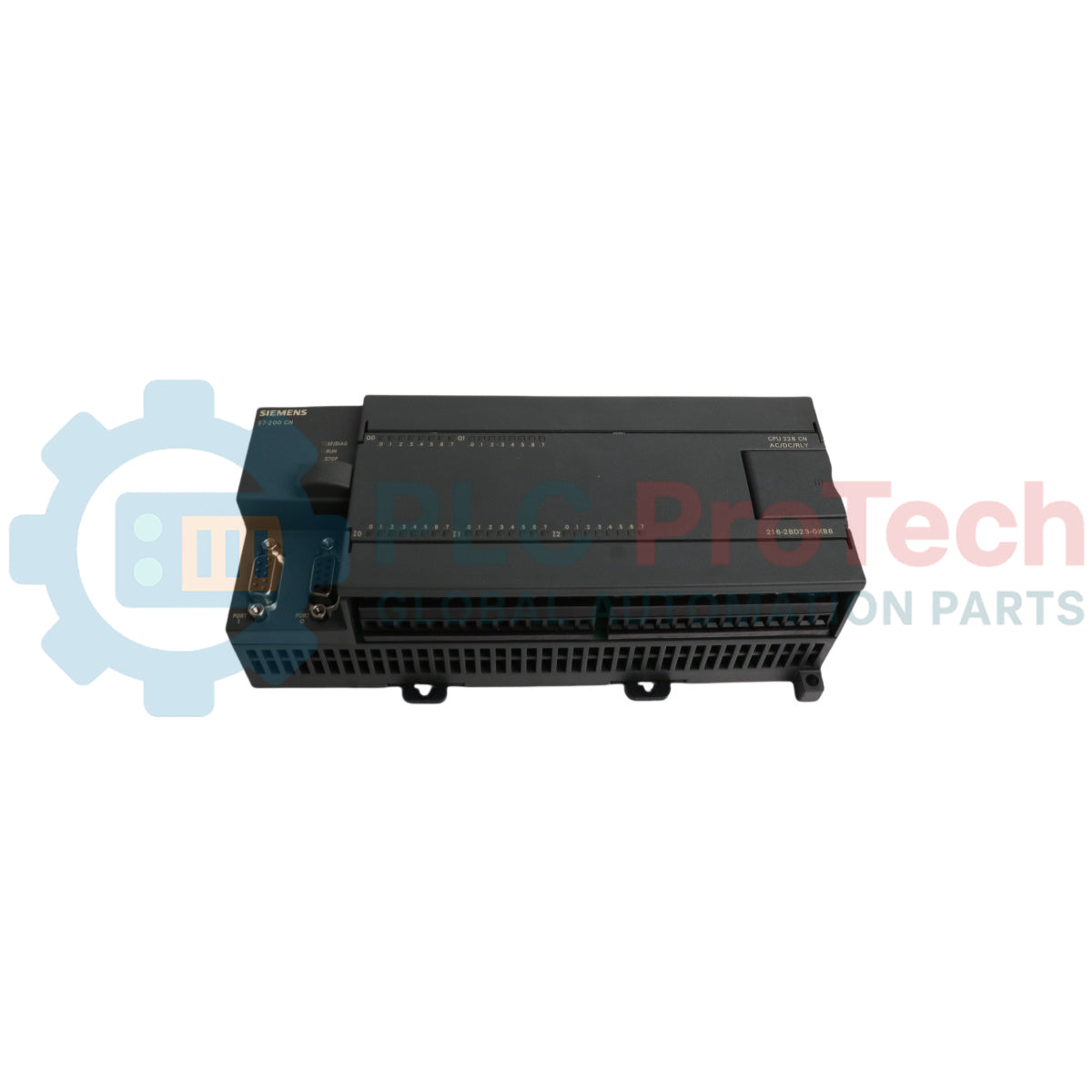

ยูนิตคอมแพค CPU 226 Siemens 6ES7216-2BD23-0XB8 SIMATIC S7-200 SMART

คำอธิบาย

CPU 226 Compact Unit ของ Siemens รุ่น 6ES7216-2BD23-0XB8 เป็นโมดูล CPU อเนกประสงค์จากซีรีส์ SIMATIC S7-200 SMART ซึ่งออกแบบมาสำหรับการใช้งานควบคุมในพื้นที่จำกัด อุปกรณ์ขนาดกะทัดรัดนี้รวมอินพุตดิจิทัล 16 จุดและเอาต์พุตรีเลย์ 16 จุดไว้ในอุปกรณ์เดียว จึงเหมาะสำหรับงานระบบอัตโนมัติขนาดเล็กถึงปานกลาง อินเทอร์เฟซ RS485 ในตัวรองรับทั้งการสื่อสาร PPI และโปรโตคอลที่ผู้ใช้โปรแกรมได้ จึงมอบความยืดหยุ่นในการผสานรวมระบบ

ด้วยหน่วยความจำโปรแกรม 24KB และพื้นที่จัดเก็บข้อมูล 10KB โมดูล 6ES7216-2BD23-0XB8 จึงจัดการลอจิกควบคุมพื้นฐานได้อย่างมีประสิทธิภาพ โมดูลทำงานด้วยแหล่งจ่ายไฟ 24V DC และมีเอาต์พุตรีเลย์สำหรับควบคุมแอคชูเอเตอร์โดยตรง เมื่อเทียบกับรุ่น S7-200 CN อุปกรณ์นี้มีตัวเลือกการเชื่อมต่อที่ดียิ่งขึ้นและใบรับรองมาตรฐานสากลที่หลากหลายกว่าใบรับรอง CE พื้นฐาน โมดูลทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมอุตสาหกรรมทั่วไป แต่ได้รับการออกแบบมาสำหรับการใช้งานที่ไม่ซับซ้อนเท่า PLC ระดับพรีเมียม ขนาดกะทัดรัด (90x80x62 มม.) ช่วยให้ติดตั้งในตู้ควบคุมที่มีพื้นที่จำกัดได้ พร้อมมอบฟังก์ชันระบบอัตโนมัติที่ครบถ้วน รองรับเครื่องมือเขียนโปรแกรม SIMATIC มาตรฐานและใช้งานร่วมกับโมดูลขยายหลากหลายรุ่นได้ แม้จะไม่เหมาะสำหรับการควบคุมการเคลื่อนไหวที่ซับซ้อน แต่ก็เป็นโซลูชันระบบอัตโนมัติที่คุ้มค่าสำหรับอุปกรณ์แบบสแตนด์อโลนและการใช้งานระบบควบคุมแบบกระจายที่ต้องการจำนวน I/O ระดับปานกลาง

คุณสมบัติ

• อินพุตดิจิทัลในตัว 16 จุด
• เอาต์พุตรีเลย์ดิจิทัลในตัว 16 จุด
• อินเทอร์เฟซ RS485 ในตัวสำหรับ PPI และโปรโตคอลที่ผู้ใช้โปรแกรมได้
• หน่วยความจำโปรแกรม 24KB
• พื้นที่จัดเก็บข้อมูล 10KB
• ทำงานด้วยแหล่งจ่ายไฟ 24V DC
• ขนาดกะทัดรัด (90x80x62 มม.)
• รองรับการใช้งานร่วมกับโมดูลขยายซีรีส์ SIMATIC S7-200 SMART
• รองรับเครื่องมือเขียนโปรแกรม SIMATIC มาตรฐาน

การใช้งาน

• ระบบสายพานลำเลียงขนาดเล็ก
• เครื่องจักรบรรจุภัณฑ์
• การควบคุมกระบวนการพื้นฐาน
• ระบบอัตโนมัติสำหรับอุปกรณ์แบบสแตนด์อโลน
• การใช้งานระบบควบคุมแบบกระจายที่ต้องการจำนวน I/O ระดับปานกลาง

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

1. ตัดไฟระบบ: ก่อนติดตั้ง ตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อแหล่งจ่ายไฟทั้งหมดของแผงควบคุมและอุปกรณ์ที่เกี่ยวข้อง พร้อมล็อกป้องกันการจ่ายไฟกลับ
2. การติดตั้ง: ยึดชุด CPU 226 Compact Unit เข้ากับราง DIN มาตรฐานภายในตู้ควบคุมให้แน่นหนา ตรวจสอบให้มีระยะห่างเพียงพอสำหรับการระบายอากาศและการเดินสายเคเบิล
3. การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟ 24V DC เข้ากับขั้วต่อที่กำหนดบนโมดูล โดยตรวจสอบขั้วไฟฟ้าให้ถูกต้อง (ขั้วบวกต่อกับ +24V ขั้วลบต่อกับ M)
4. การเดินสายอินพุต/เอาต์พุต: เดินสายอินพุตดิจิทัล 16 จุดและเอาต์พุตรีเลย์ 16 จุดตามแผนผังไฟฟ้าของการใช้งาน ตรวจสอบให้แน่ใจว่ามีการเข้าหัวสายและการป้องกันสัญญาณรบกวนอย่างเหมาะสมเพื่อรักษาความสมบูรณ์ของสัญญาณ
5. การเดินสายสื่อสาร: เชื่อมต่อสายสื่อสาร RS485 เข้ากับอินเทอร์เฟซในตัวสำหรับ PPI หรือโปรโตคอลอนุกรมอื่น ๆ ตามต้องการ หากใช้ Ethernet ให้เชื่อมต่อสายเคเบิลที่เหมาะสม
6. การต่อลงดิน: ตรวจสอบให้แน่ใจว่าโมดูลและแผงควบคุมต่อลงดินอย่างเหมาะสม เพื่อลดสัญญาณรบกวนทางไฟฟ้าและเพิ่มความปลอดภัยในการทำงาน
7. การกำหนดค่า: ใช้เครื่องมือเขียนโปรแกรม SIMATIC มาตรฐานเพื่อกำหนดค่าโมดูล พัฒนาลอจิกควบคุม และตั้งค่าพารามิเตอร์การสื่อสาร
8. เปิดเครื่องและทดสอบ: หลังจากตรวจสอบการเชื่อมต่อและการเดินสายทั้งหมดแล้ว ให้จ่ายไฟให้ระบบอีกครั้งและดำเนินการทดสอบการทำงานเพื่อยืนยันว่าระบบทำงานได้อย่างถูกต้อง

การปฏิบัติตามข้อกำหนดและการรับรอง

ชุด CPU 226 Compact Unit Siemens 6ES7216-2BD23-0XB8 ได้รับการรับรอง CE และมีการรับรองระดับสากลเพิ่มเติม จึงเหมาะสำหรับการใช้งานในอุตสาหกรรมทั่วโลกหลากหลายรูปแบบ
