Siemens 6ES7647-8BA11-8CA1 SIMATIC IPC227E คอมพิวเตอร์พีซีแบบนาโนบ็อกซ์

คำอธิบาย

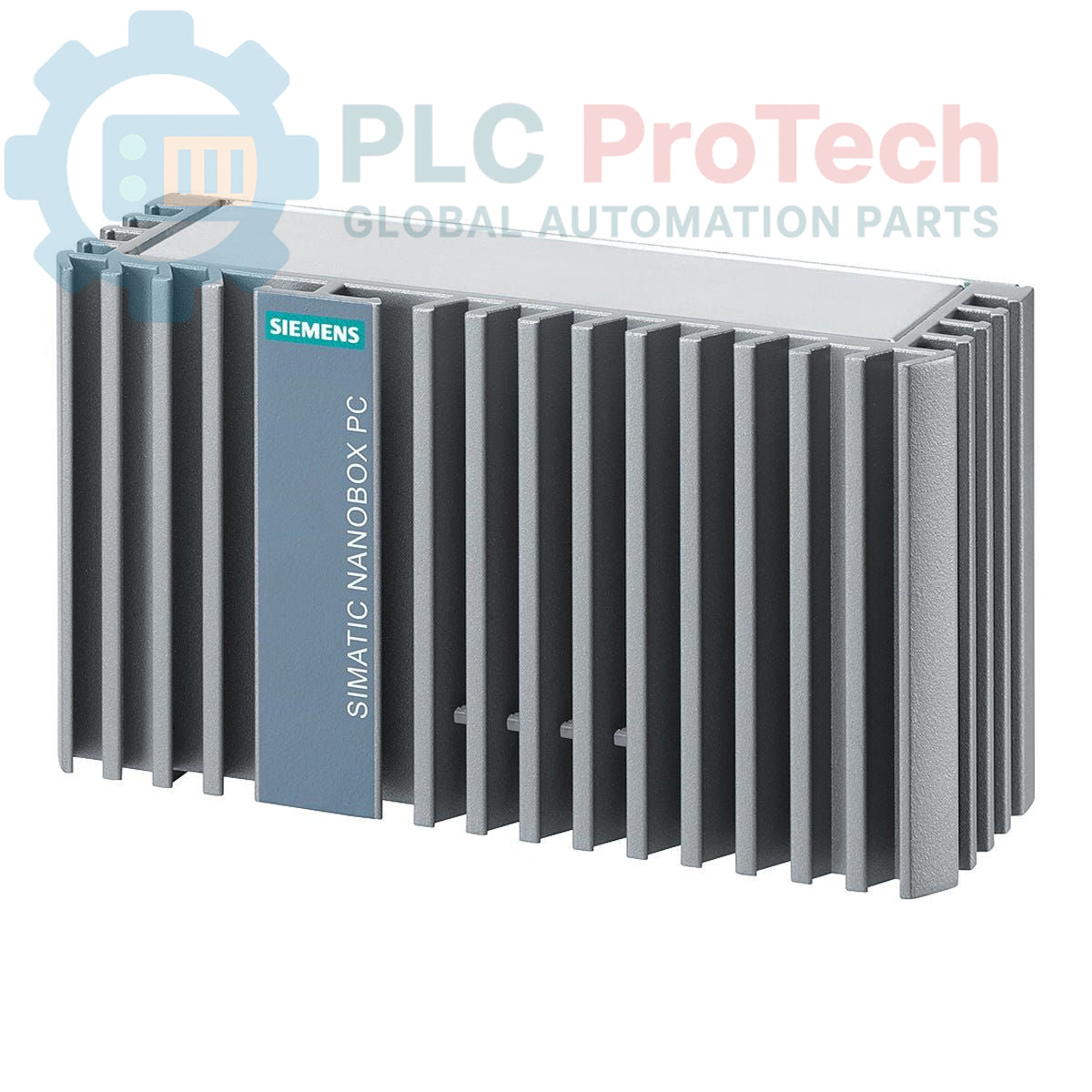

Siemens 6ES7647-8BA11-8CA1 คือ SIMATIC IPC227E Nanobox PC ที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรม พีซีอุตสาหกรรมขนาดกะทัดรัดนี้มาพร้อมโปรเซสเซอร์ Celeron N2807 (2C/2T), RAM 2 GB และพื้นที่จัดเก็บข้อมูล CFast 8 GB ติดตั้ง Windows Embedded Standard 7E SP1 (ภาษาอังกฤษ, 32 บิต) ไว้ล่วงหน้า แต่จัดส่งโดยไม่มีซอฟต์แวร์ SIMATIC ตัวเลือกการเชื่อมต่อประกอบด้วย Display Port 1 ช่อง, พอร์ตอีเทอร์เน็ต RJ45 10/100/1000 Mbit/s 2 พอร์ต, พอร์ต USB 3.0 1 พอร์ต และพอร์ต USB 2.0 3 พอร์ต อุปกรณ์ใช้แหล่งจ่ายไฟอุตสาหกรรม 24 V DC และรองรับการติดตั้งบนราง DIN จึงเหมาะสำหรับการติดตั้งภายในตู้ควบคุมและสภาพแวดล้อมอุตสาหกรรม

คุณสมบัติ

• SIMATIC IPC227E Nanobox PC ขนาดกะทัดรัด
• โปรเซสเซอร์ Celeron N2807 (2C/2T)
• RAM 2 GB
• พื้นที่จัดเก็บข้อมูล CFast 8 GB
• ติดตั้ง Windows Embedded Standard 7E SP1 (ภาษาอังกฤษ, 32 บิต) ไว้ล่วงหน้า
• Display Port 1 พอร์ตสำหรับเอาต์พุตวิดีโอ
• พอร์ตอีเทอร์เน็ต RJ45 10/100/1000 Mbit/s 2 พอร์ต
• พอร์ต USB 3.0 1 พอร์ต และพอร์ต USB 2.0 3 พอร์ต
• ช่องเสียบ CFast สำหรับพื้นที่จัดเก็บข้อมูลเพิ่มเติม
• แหล่งจ่ายไฟอุตสาหกรรม 24 V DC
• ออกแบบมาสำหรับการติดตั้งบนราง DIN
• จัดส่งโดยไม่มีซอฟต์แวร์ SIMATIC

แอปพลิเคชัน

Nanobox PC Siemens 6ES7647-8BA11-8CA1 เหมาะสำหรับงานระบบอัตโนมัติในอุตสาหกรรมหลากหลายประเภท ได้แก่:

• การเก็บและประมวลผลข้อมูลในสภาพแวดล้อมการผลิต
• การควบคุมและการแสดงผลเครื่องจักร (แอปพลิเคชัน HMI)
• ฟังก์ชันเกตเวย์สำหรับเครือข่ายสื่อสารอุตสาหกรรม
• เอดจ์คอมพิวติ้งในระบบควบคุมแบบกระจาย
• แอปพลิเคชันเซิร์ฟเวอร์ขนาดกะทัดรัดในสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ / อินเทอร์เฟซ

แนวทางการติดตั้ง

1. ตัดไฟระบบ: ก่อนเริ่มการติดตั้ง ตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อแหล่งจ่ายไฟทั้งหมดของระบบและอุปกรณ์ที่เกี่ยวข้อง และล็อกแหล่งจ่ายไฟตามขั้นตอนด้านความปลอดภัย
2. การติดตั้ง: Nanobox PC ออกแบบมาสำหรับติดตั้งบนราง DIN ยึดตัวเครื่องเข้ากับราง DIN มาตรฐานภายในตู้ควบคุมหรือตู้หุ้มที่เหมาะสมอย่างแน่นหนา ตรวจสอบให้มีระยะห่างเพียงพอสำหรับการระบายอากาศและการเดินสายเคเบิล
3. การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟอุตสาหกรรม 24 V DC เข้ากับขั้วอินพุตไฟที่กำหนด ตรวจสอบขั้วให้ถูกต้อง ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟมีแรงดันและกระแสไฟฟ้าตรงตามข้อกำหนด เพื่อการทำงานที่เสถียร
4. การต่อลงดิน: ต่อลงดินตัวเครื่องเข้ากับสายดินป้องกันของระบบอย่างถูกต้อง ซึ่งมีความสำคัญอย่างยิ่งต่อความปลอดภัยทางไฟฟ้าและความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)
5. การเชื่อมต่อ Ethernet: เชื่อมต่อสาย Ethernet สำหรับงานอุตสาหกรรมเข้ากับพอร์ต RJ45 เพื่อการสื่อสารผ่านเครือข่าย ใช้สายแบบมีชีลด์ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง เพื่อรักษาความสมบูรณ์ของสัญญาณ
6. การเชื่อมต่ออุปกรณ์ USB: เชื่อมต่ออุปกรณ์ต่อพ่วง USB (เช่น แป้นพิมพ์ เมาส์ อุปกรณ์จัดเก็บข้อมูลภายนอก) เข้ากับพอร์ต USB 3.0 และ USB 2.0 ที่มีอยู่ตามต้องการ
7. การเชื่อมต่อจอแสดงผล: เชื่อมต่อจอภาพเข้ากับพอร์ต Display Port โดยใช้สายเคเบิลที่รองรับ
8. การติดตั้ง CFast: หากต้องการพื้นที่จัดเก็บข้อมูล CFast เพิ่มเติม ให้ใส่การ์ด CFast ลงในสล็อตที่กำหนด โปรดดูเอกสารประกอบระบบสำหรับขั้นตอนการใส่และถอดที่ถูกต้อง
9. การจัดสายเคเบิล: จัดเดินสายเคเบิลทั้งหมดให้เรียบร้อยและแน่นหนา โดยแยกสายไฟออกจากสายสัญญาณเพื่อลดสัญญาณรบกวน ใช้เคเบิลไทและท่อร้อยสายตามความเหมาะสม
10. การระบายอากาศ: ตรวจสอบให้แน่ใจว่าตำแหน่งติดตั้งมีการไหลเวียนอากาศเพียงพอสำหรับระบายความร้อน Nanobox PC เพื่อป้องกันความร้อนสูงเกินไปและรับประกันความน่าเชื่อถือในระยะยาว
11. จ่ายไฟให้ระบบอีกครั้ง: หลังจากเชื่อมต่อและตรวจสอบการเชื่อมต่อทั้งหมดแล้ว ให้จ่ายไฟให้ระบบอีกครั้งและดำเนินการตรวจสอบการทำงาน
