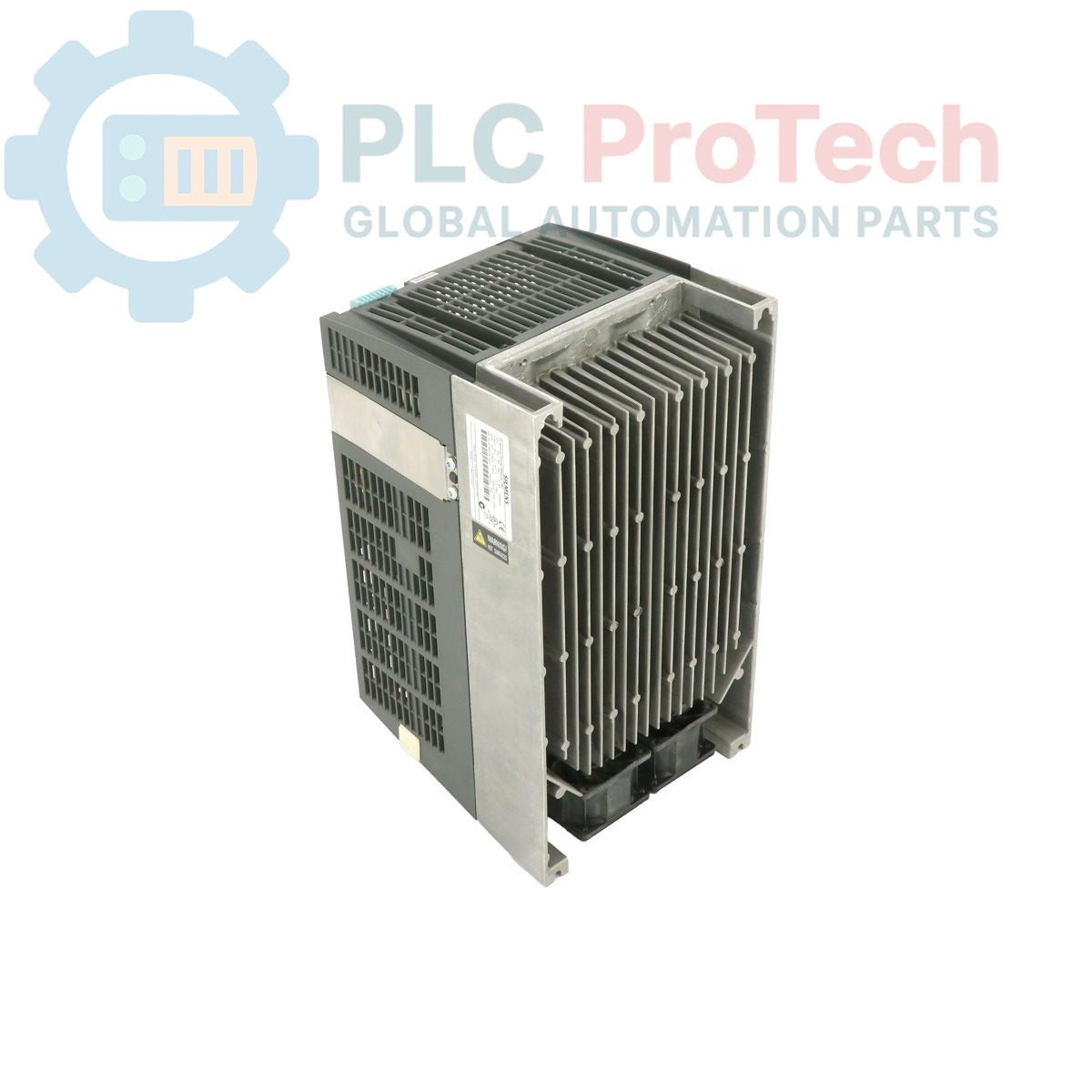

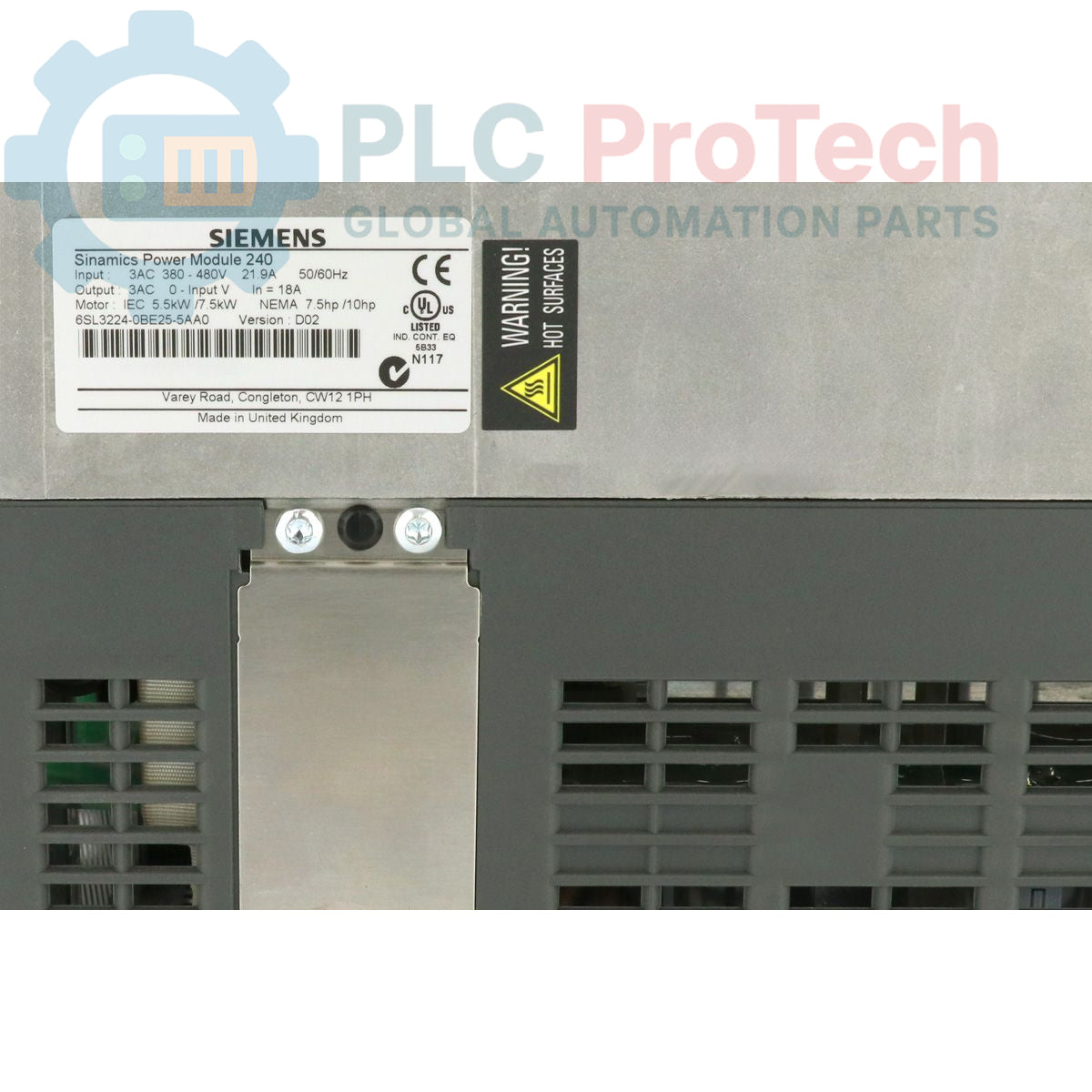

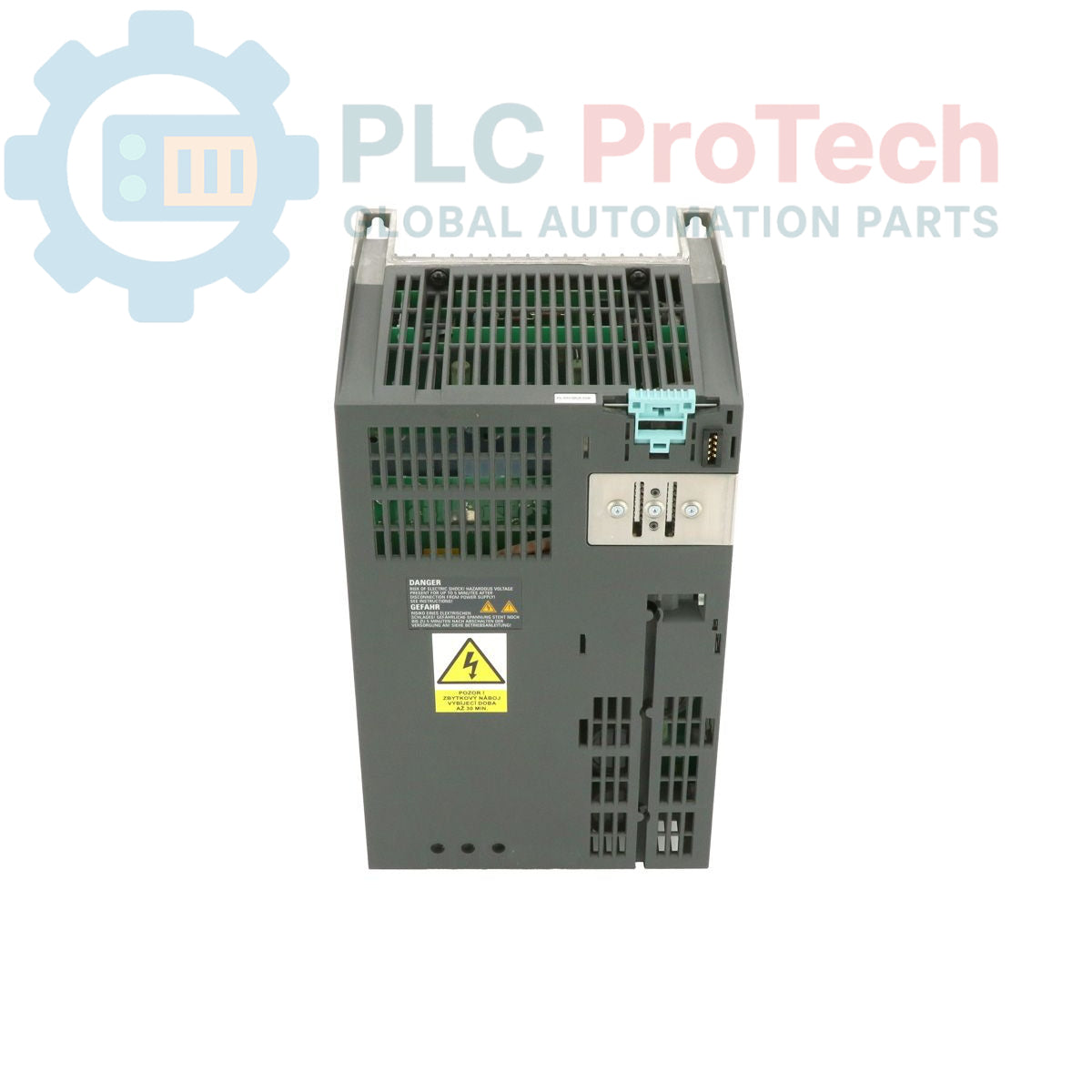

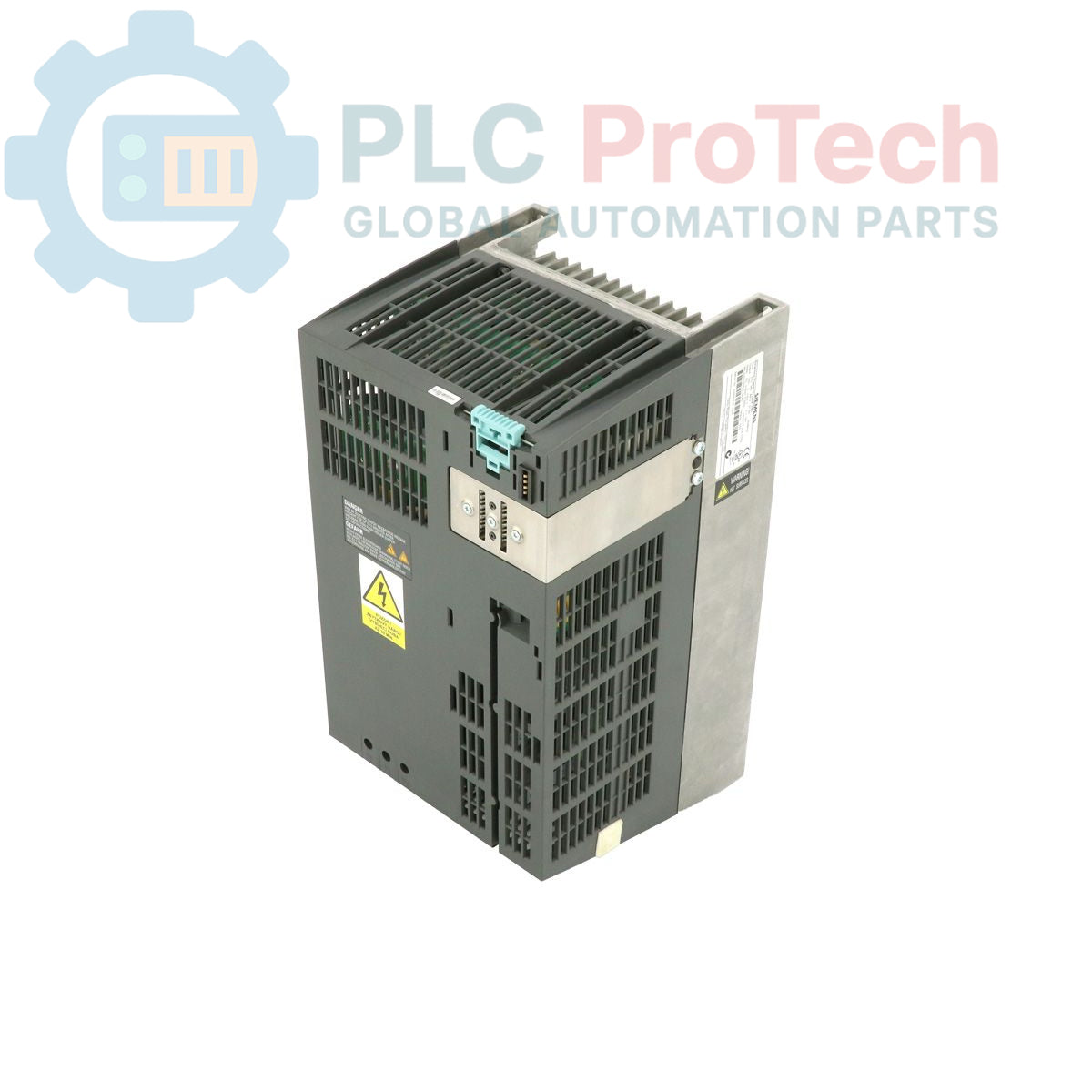

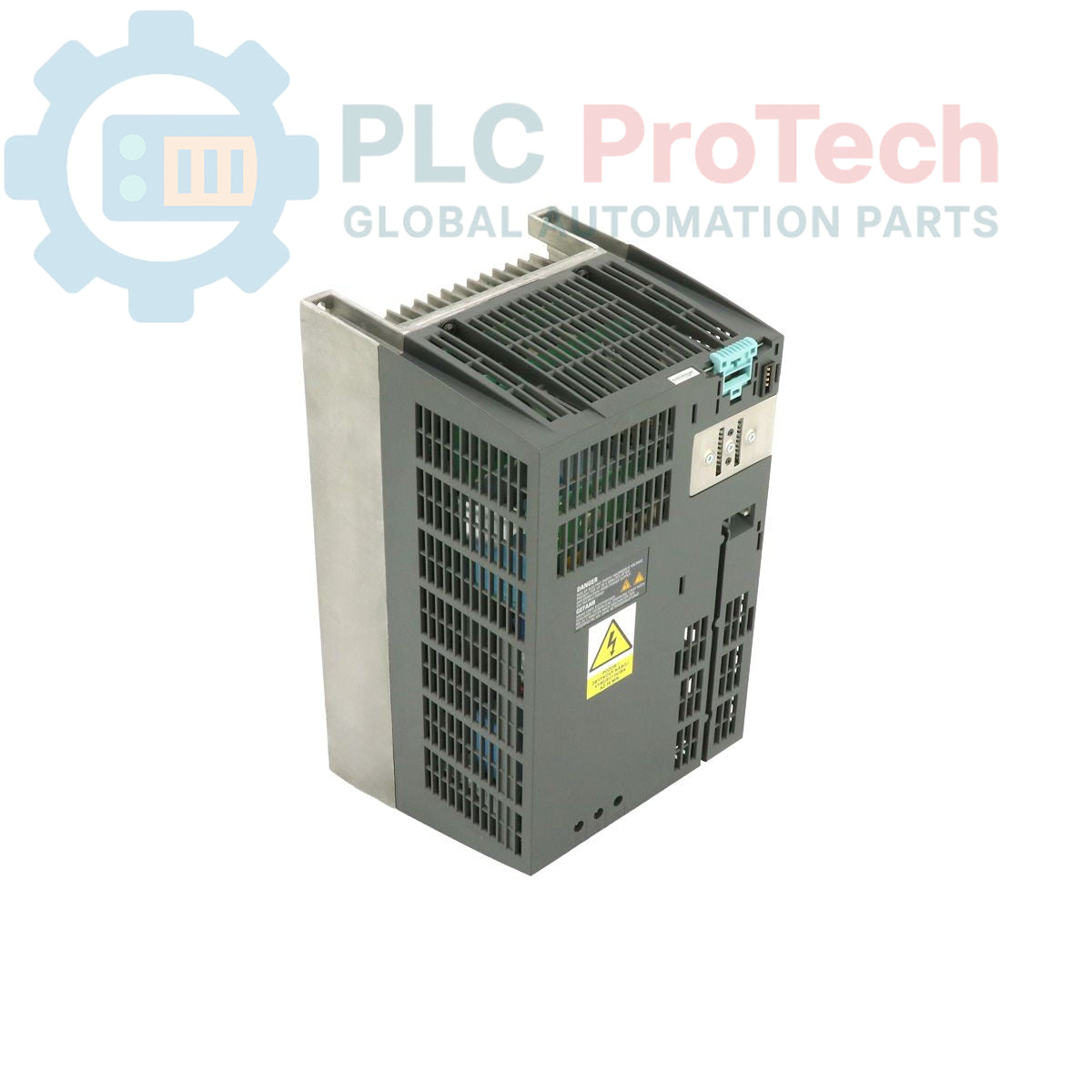

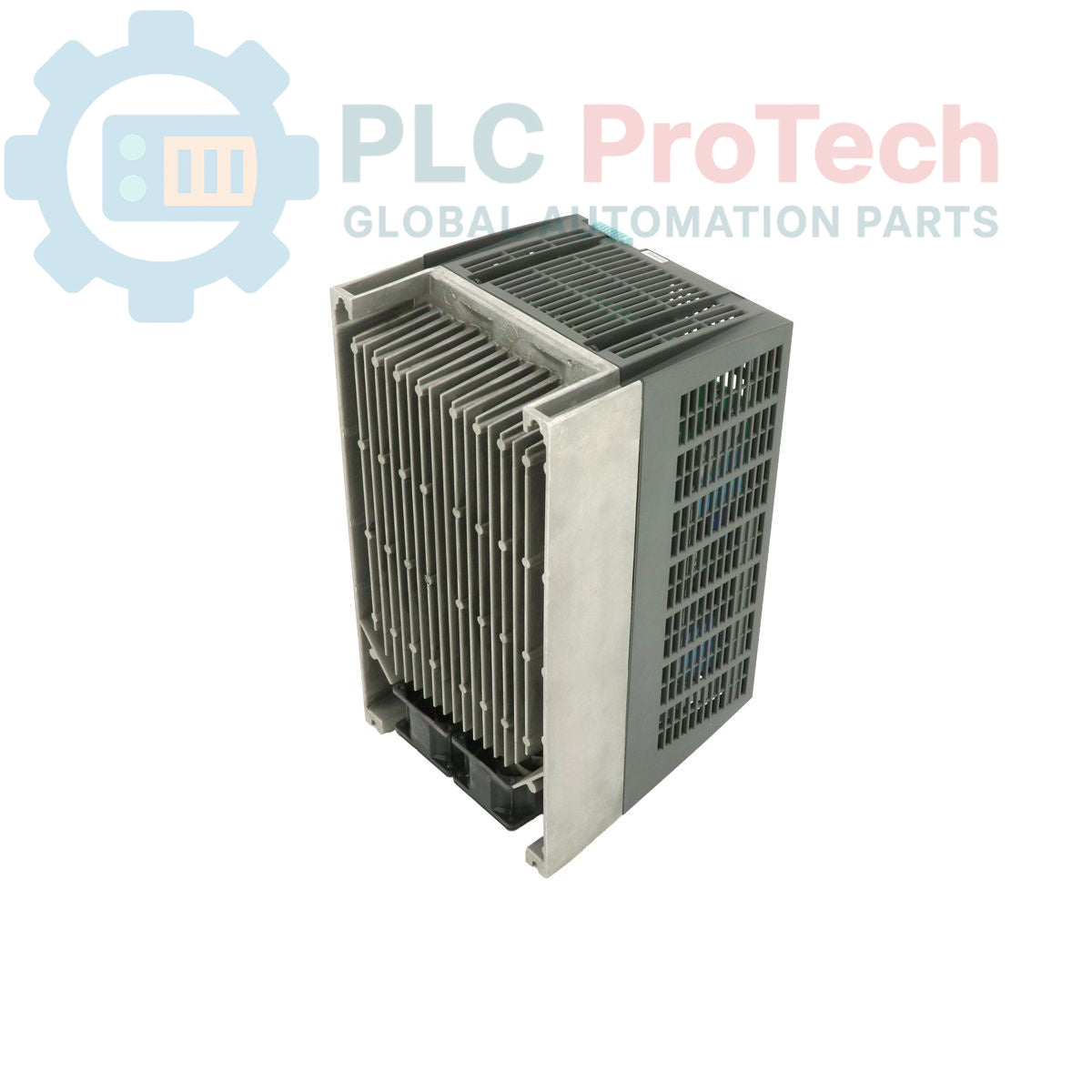

Siemens 6SL3224-0BE25-5AA0 SINAMICS G120 โมดูลกำลัง

SKU 6SL3224-0BE25-5AA0

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6SL3224-0BE25-5AA0
Country of origin:เยอรมนี
Product Type: โมดูลกำลัง
Barcode: 85044095
Payment: T/T, Western Union
Weight: 6800g
Dimensions: 18.90 ซม. x 18.50 ซม. x 33.40 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Siemens 6SL3224-0BE25-5AA0 คือ โมดูลกำลัง SINAMICS G120 PM240 ที่ออกแบบมาสำหรับการควบคุมการเคลื่อนไหวประสิทธิภาพสูงและการใช้งานอินเวอร์เตอร์ปรับความถี่ในอุตสาหกรรม โมดูลนี้มี ตัวกรองสายไฟคลาส A ในตัวเพื่อรองรับความเข้ากันได้ทางแม่เหล็กไฟฟ้า และมี วงจรสับเบรก ในตัวเพื่อจัดการพลังงานย้อนกลับระหว่างช่วงลดความเร็ว ออกแบบมาให้มีความยืดหยุ่น โดย 6SL3224-0BE25-5AA0 รองรับทั้งโหมดโหลดเกินสูง (5.5 kW) และโหลดเกินต่ำ (7.5 kW) ทำให้เหมาะกับกระบวนการอุตสาหกรรมหลากหลายรูปแบบที่ขึ้นอยู่กับโหลด ออกแบบสำหรับติดตั้งบนแร็กภายในตู้ควบคุม โดยมีระดับการป้องกัน IP20 เนื่องจากเป็นส่วนประกอบแบบโมดูลาร์ อุปกรณ์นี้จึงจัดจำหน่ายโดยไม่มีชุดควบคุมหรือแผงควบคุมพื้นฐาน (BOP) เพื่อให้ผู้ใช้เลือกอินเทอร์เฟซควบคุมที่เหมาะสมที่สุดกับสถาปัตยกรรมระบบเฉพาะของตน

คุณสมบัติ

มีตัวกรองคลาส A และวงจรสับเบรกในตัว ช่วยประหยัดพื้นที่ในการติดตั้ง
รองรับโหลดเกินสองระดับ: 5.5 kW (โหลดเกินสูง) หรือ 7.5 kW (โหลดเกินต่ำ)
ขนาดเฟรมกะทัดรัด FSC (334 x 189 x 185 มม.)
ช่วงอุณหภูมิใช้งานกว้าง (-10 ถึง +50 องศาเซลเซียสสำหรับโหลดเกินสูง)
กำหนดค่าได้ยืดหยุ่น: ใช้งานร่วมกับชุดควบคุม G120 แบบโมดูลาร์
ระดับการป้องกัน IP20 สำหรับการใช้งานภายในตู้ควบคุม

การใช้งาน

ระบบขับสายพานลำเลียงและการขนถ่ายวัสดุ
ระบบปั๊มและพัดลมอุตสาหกรรม
การควบคุมสปินเดิลและแกนของเครื่องมือกล
ระบบอัตโนมัติสำหรับสายการบรรจุและกระบวนการผลิต
การใช้งานที่ต้องเบรกหรือลดความเร็วบ่อยครั้ง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Siemens
แบรนด์	Siemens
กลุ่มผลิตภัณฑ์	Sinamics
กลุ่มย่อย	G120
ประเภทผลิตภัณฑ์	โมดูลกำลัง (PM240)
แรงดันไฟฟ้าขาเข้า	380-480 V 3 AC (+10/-10%)
ความถี่ขาเข้า	47-63 Hz
กระแสเอาต์พุตพิกัด	18 A
พิกัดโหลดเกินสูง	5.5 kW
พิกัดโหลดเกินต่ำ	7.5 kW
ระดับการป้องกัน	IP20
ขนาด	18.90 x 18.50 x 33.40 ซม.
น้ำหนัก	6.80 กก.
สถานะผลิตภัณฑ์	ยุติการผลิต
รหัสสินค้า	85044095

แนวทางการติดตั้ง

การติดตั้ง: ติดตั้งโมดูลในแนวตั้งบนพื้นผิวเรียบภายในตู้ โดยตรวจสอบให้แน่ใจว่าครีบระบายความร้อนได้รับการไหลเวียนของอากาศอย่างเพียงพอ
ระยะห่าง: เว้นระยะห่างเหนือและใต้โมดูลตามคำแนะนำของผู้ผลิต เพื่อให้สามารถระบายความร้อนภายในได้อย่างมีประสิทธิภาพ
การจับคู่กับชุดควบคุม: โมดูลนี้ต้องใช้ชุดควบคุม G120 แยกต่างหากจึงจะทำงานได้ ตรวจสอบให้แน่ใจว่าชุดควบคุมที่เลือกใช้งานเข้ากันได้กับสถาปัตยกรรม PM240
ตัวต้านทานเบรก: สำหรับการใช้งานวงจรสับเบรกในตัว ต้องตรวจสอบให้แน่ใจว่าได้เชื่อมต่อตัวต้านทานเบรกภายนอกที่มีขนาดเหมาะสมเข้ากับขั้วต่อที่กำหนด
การเดินสาย: ใช้สายมอเตอร์แบบมีชีลด์และตรวจสอบให้แน่ใจว่ามีการต่อลงดินแบบโหมดร่วมอย่างเหมาะสม เพื่อลดสัญญาณรบกวนให้เป็นไปตามมาตรฐานอุตสาหกรรมในท้องถิ่น

FAQ

โมดูลนี้รวมชุดควบคุมมาด้วยหรือไม่?

ไม่ รุ่น 6SL3224-0BE25-5AA0 เป็นโมดูลกำลัง (PM240) แบบแยกอิสระ และไม่มีชุดควบคุมหรือแผงควบคุมการทำงานพื้นฐาน (BOP) รวมอยู่ด้วย

ความแตกต่างหลักระหว่างโหมดโอเวอร์โหลดสูงและต่ำสำหรับอุปกรณ์นี้คืออะไร?

ในโหมดโอเวอร์โหลดสูง (5.5 kW) โมดูลได้รับการปรับให้เหมาะกับรอบการทำงานที่ต้องการสมรรถนะสูง โดยรองรับกระแสพุ่งสูงกว่า ส่วนโหมดโอเวอร์โหลดต่ำ (7.5 kW) ได้รับการปรับให้เหมาะกับการใช้งานที่มีรอบการทำงานคงที่หรือภาระงานเบากว่า

โมดูลกำลังนี้รองรับการเบรกแบบคืนพลังงานหรือไม่?

รองรับ โดยมีชอปเปอร์เบรกในตัว ซึ่งช่วยให้โมดูลระบายพลังงานผ่านตัวต้านทานเบรกภายนอกระหว่างการลดความเร็ว

ผลิตภัณฑ์รุ่นใดมาแทนรุ่นนี้?

โมดูลนี้อยู่ในระยะยุติการผลิต โปรดตรวจสอบแค็ตตาล็อก Siemens ฉบับปัจจุบันเพื่อดูรุ่นทดแทนโดยตรงที่แนะนำสำหรับการกำหนดค่าระบบเฉพาะของคุณ
