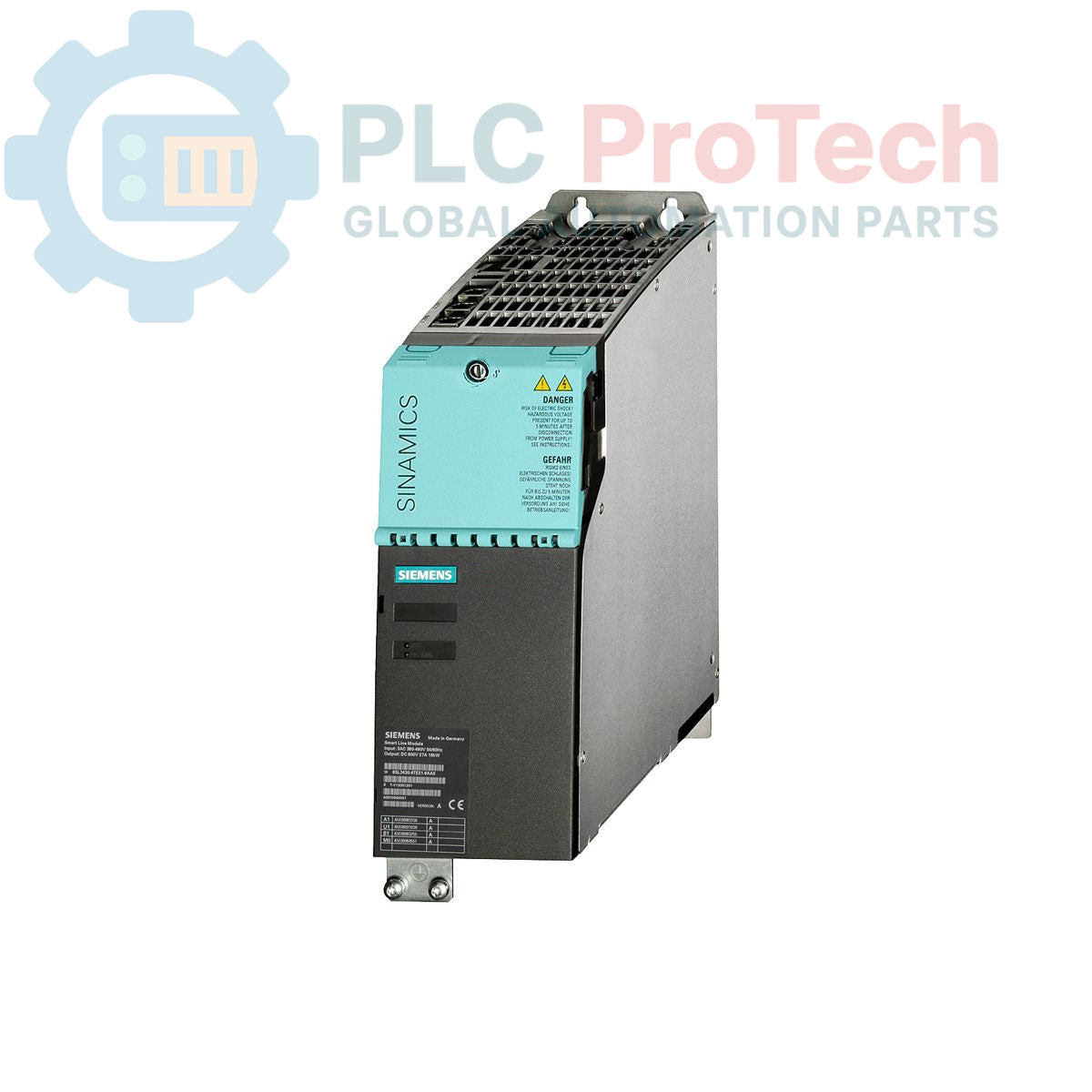

Siemens 6SL3430-6TE21-6AA1 โมดูลสายจ่ายอัจฉริยะ SINAMICS S120

SKU 6SL3430-6TE21-6AA1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6SL3430-6TE21-6AA1
Country of origin:เยอรมนี
Product Type: อุปกรณ์เสริม
Barcode: 85044095
Payment: T/T, Western Union
Weight: 5400g
Dimensions: 35.60 ซม. x 12.70 ซม. x 27.90 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

6SL3430-6TE21-6AA1 คือ SINAMICS S120 Smart Line Module ในรูปแบบ Booksize Compact ซึ่งออกแบบมาสำหรับการควบคุมมอเตอร์ประสิทธิภาพสูง โมดูลนี้จ่ายไฟแบบป้อนกลับ โดยแปลงไฟเข้า AC 3 เฟส (380-480 V, 50/60 Hz) เป็นแรงดัน DC Link ที่ควบคุมคงที่ 600 V รองรับกำลังไฟ 16 kW และกระแสพิกัด 27 A ออกแบบมาเพื่อประสิทธิภาพสูง พร้อมระบบระบายความร้อนด้วยอากาศภายใน และจัดส่งพร้อมสาย DRIVE-CLiQ ที่จำเป็นสำหรับการเชื่อมต่อกับระบบขับเคลื่อน SINAMICS S120 ได้อย่างราบรื่น ด้วยขนาดกะทัดรัด จึงเหมาะอย่างยิ่งสำหรับการติดตั้งแบบหลายแกนในตู้ที่มีพื้นที่จำกัด

คุณสมบัติ

รูปแบบ Booksize ขนาดกะทัดรัด ช่วยประหยัดพื้นที่ในการติดตั้งภายในตู้
ระบบ ระบายความร้อนด้วยอากาศภายใน ในตัวเพื่อจัดการความร้อน
มาพร้อม สาย DRIVE-CLiQ สำหรับการสื่อสารกับระบบอย่างรวดเร็ว
รองรับการป้อนพลังงานกลับเพื่อการทำงานอย่างประหยัดพลังงาน
เหมาะสำหรับระบบไฟฟ้าอุตสาหกรรม 3AC 380-480 V

การใช้งาน

ระบบขับเคลื่อนแบบหลายแกน
การสร้างเครื่องมือกลและเครื่องจักรการผลิต
ระบบขนถ่ายวัสดุและโลจิสติกส์
การใช้งานในอุตสาหกรรมที่มีการป้อนพลังงานกลับ
การควบคุมเครื่องหมุนเหวี่ยงและโหลดความเฉื่อยสูง

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติ	ข้อมูลจำเพาะ
ผู้ผลิต	Siemens
แบรนด์	Sinamics
กลุ่มผลิตภัณฑ์ย่อย	S120
ประเภทผลิตภัณฑ์	Smart Line Module
แรงดันไฟเข้า	3AC 380-480 V
ความถี่ไฟเข้า	50/60 Hz
เอาต์พุต DC Link	600 V
กำลังไฟพิกัด	16 kW
กระแสพิกัด	27 A
การระบายความร้อน	การระบายความร้อนด้วยอากาศภายใน
ขนาด	35.60 cm x 12.70 cm x 27.90 cm
น้ำหนัก	5.40 kg
รหัสสินค้า	85044095
ECCN	N
สถานะผลิตภัณฑ์	ใช้งานอยู่

แนวทางการติดตั้ง

การติดตั้ง: ติดตั้งโมดูลในแนวตั้งภายในตู้ที่สะอาดและปราศจากฝุ่น ตรวจสอบให้มีพื้นที่ว่างด้านบนและด้านล่างเพียงพอ เพื่อให้ระบบระบายความร้อนด้วยอากาศภายในทำงานได้อย่างมีประสิทธิภาพ
DRIVE-CLiQ: เชื่อมต่อสาย DRIVE-CLiQ ที่ให้มาเข้ากับอินเทอร์เฟซที่ตรงกันบนชุดควบคุม เพื่อสร้างการสื่อสารทั่วทั้งระบบ
ระบบไฟฟ้า: ตรวจสอบให้แน่ใจว่าอินพุต AC ได้รับการป้องกันด้วยฟิวส์หรือเซอร์กิตเบรกเกอร์ที่เหมาะสม ตรวจสอบการขันจุดเชื่อมต่อ DC Link ให้แน่นตามค่าแรงบิดที่กำหนด เพื่อป้องกันการเกิดอาร์ก
การต่อลงดิน: รักษาการเชื่อมต่อที่มีอิมพีแดนซ์ต่ำระหว่างโครงโมดูลกับบัสบาร์ต่อลงดินของตู้ เพื่อให้เป็นไปตามมาตรฐาน EMC

FAQ

หน้าที่หลักของ 6SL3430-6TE21-6AA1 คืออะไร

ยูนิตนี้คือ Smart Line Module ซึ่งทำหน้าที่เป็นโมดูลจ่ายไฟสำหรับระบบขับเคลื่อน SINAMICS S120 โดยแปลงไฟฟ้ากระแสสลับสามเฟสเป็นแรงดันไฟฟ้าลิงก์ DC ที่เสถียร พร้อมรองรับการป้อนพลังงานกลับคืน

โมดูลนี้จำเป็นต้องใช้พัดลมระบายความร้อนภายนอกหรือไม่

ไม่ ยูนิตนี้ติดตั้งระบบระบายความร้อนด้วยอากาศภายใน ซึ่งจัดการการระบายความร้อนภายในตัวเครื่องแบบ booksize ขนาดกะทัดรัด

พิกัดกำลังไฟฟ้า 16 kW หมายถึงอะไร

พิกัด 16 kW ระบุความสามารถในการรองรับกำลังไฟฟ้าตามค่าพิกัดของโมดูลสำหรับการจ่ายไฟให้ลิงก์ DC ภายใต้สภาวะการทำงานทางอุตสาหกรรมมาตรฐาน

มีสายเคเบิลเชื่อมต่อรวมมาให้หรือไม่

มี รุ่นเฉพาะนี้ (6SL3430-6TE21-6AA1) จัดส่งพร้อมสายเคเบิล DRIVE-CLiQ ที่จำเป็นสำหรับการสื่อสาร
