Siemens SIMATIC S5 6ES5441-5AA12 โมดูลเอาต์พุตดิจิทัล

ภาพรวมผลิตภัณฑ์

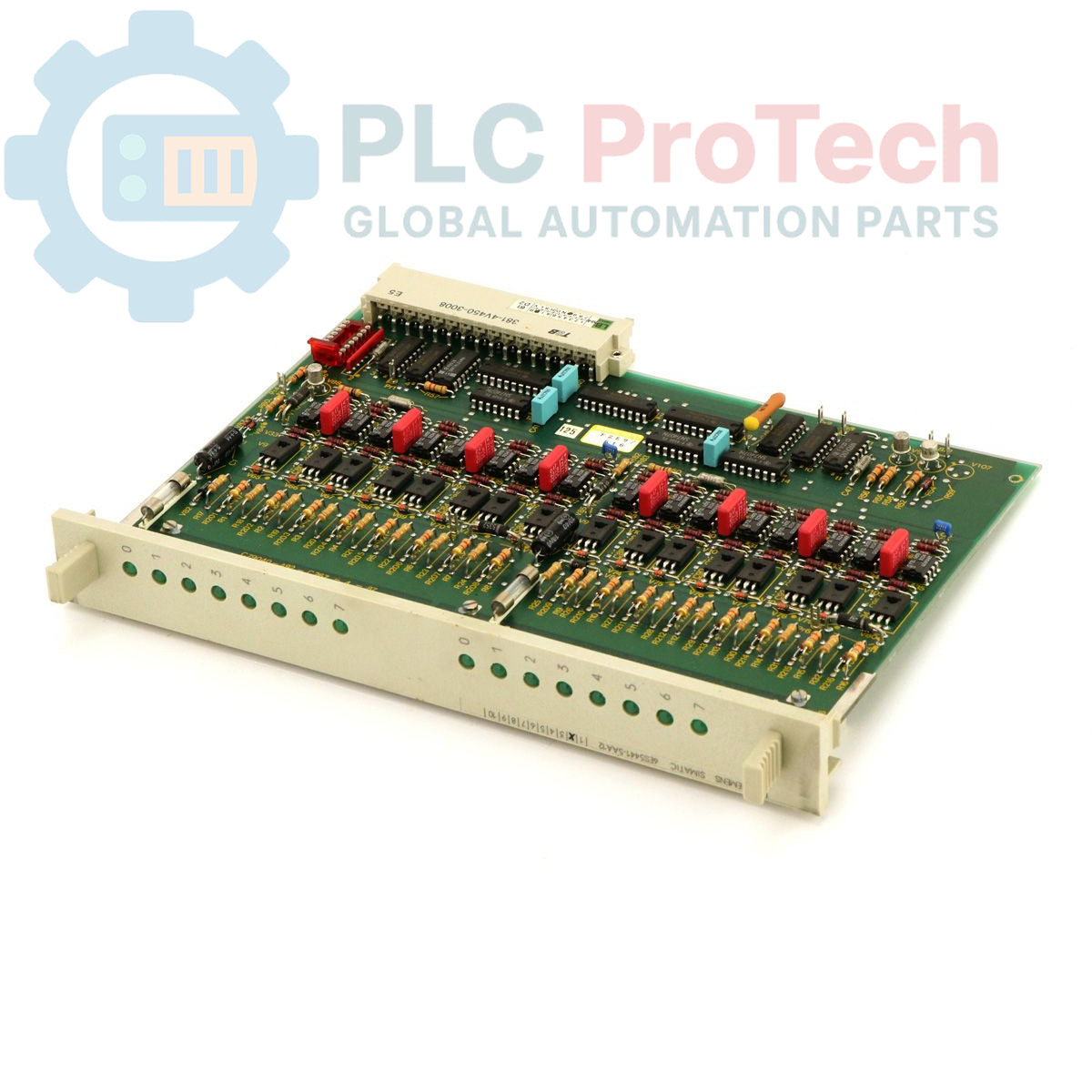

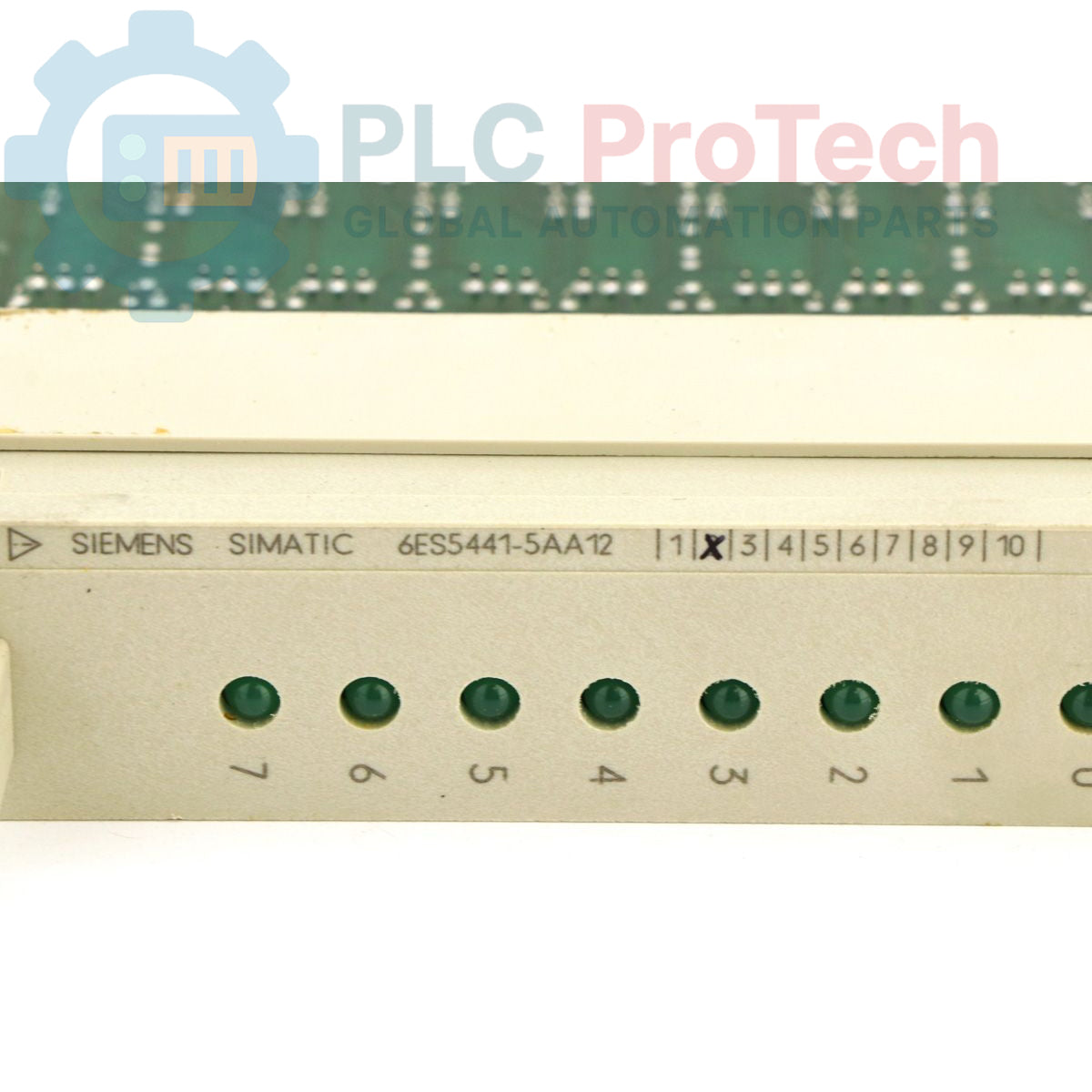

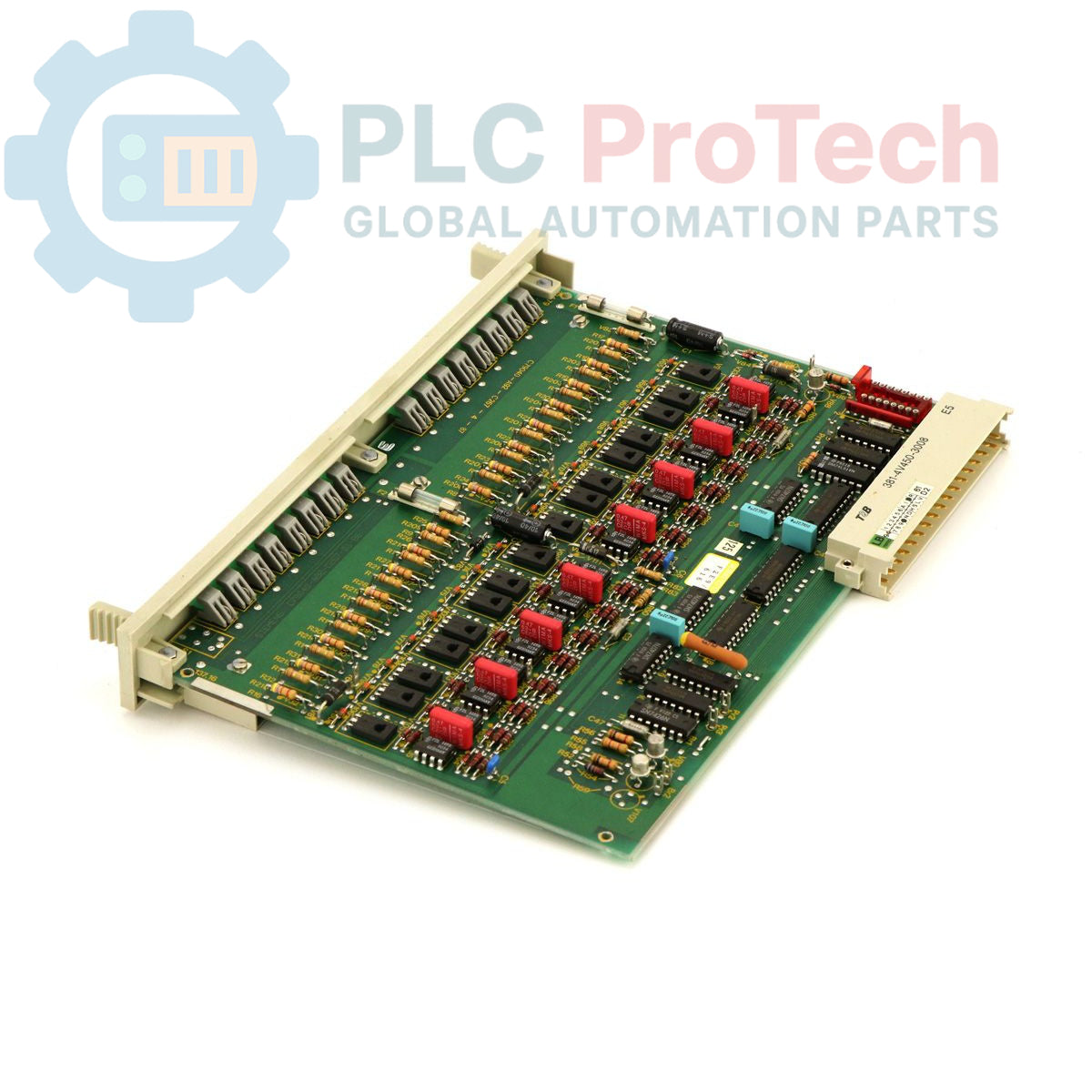

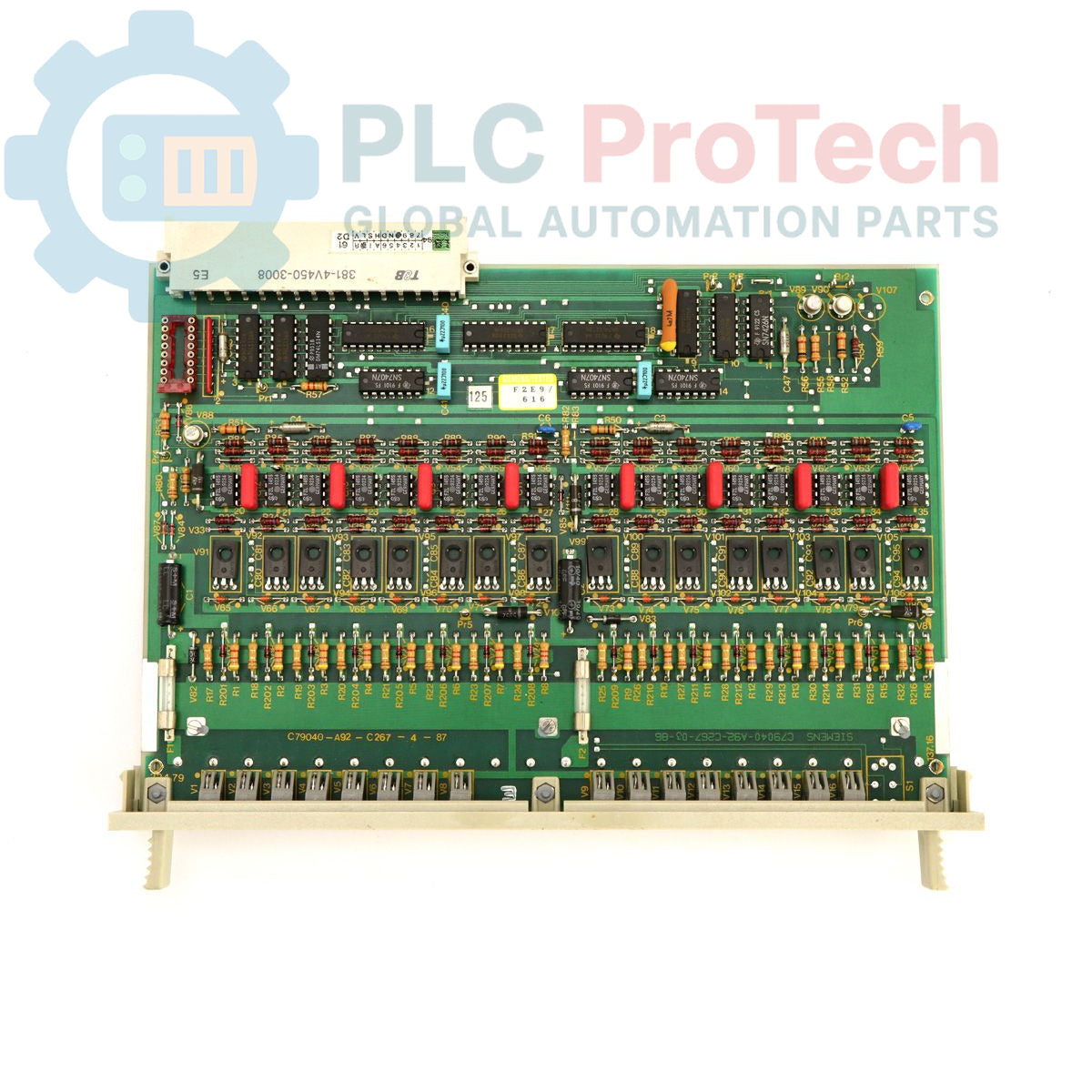

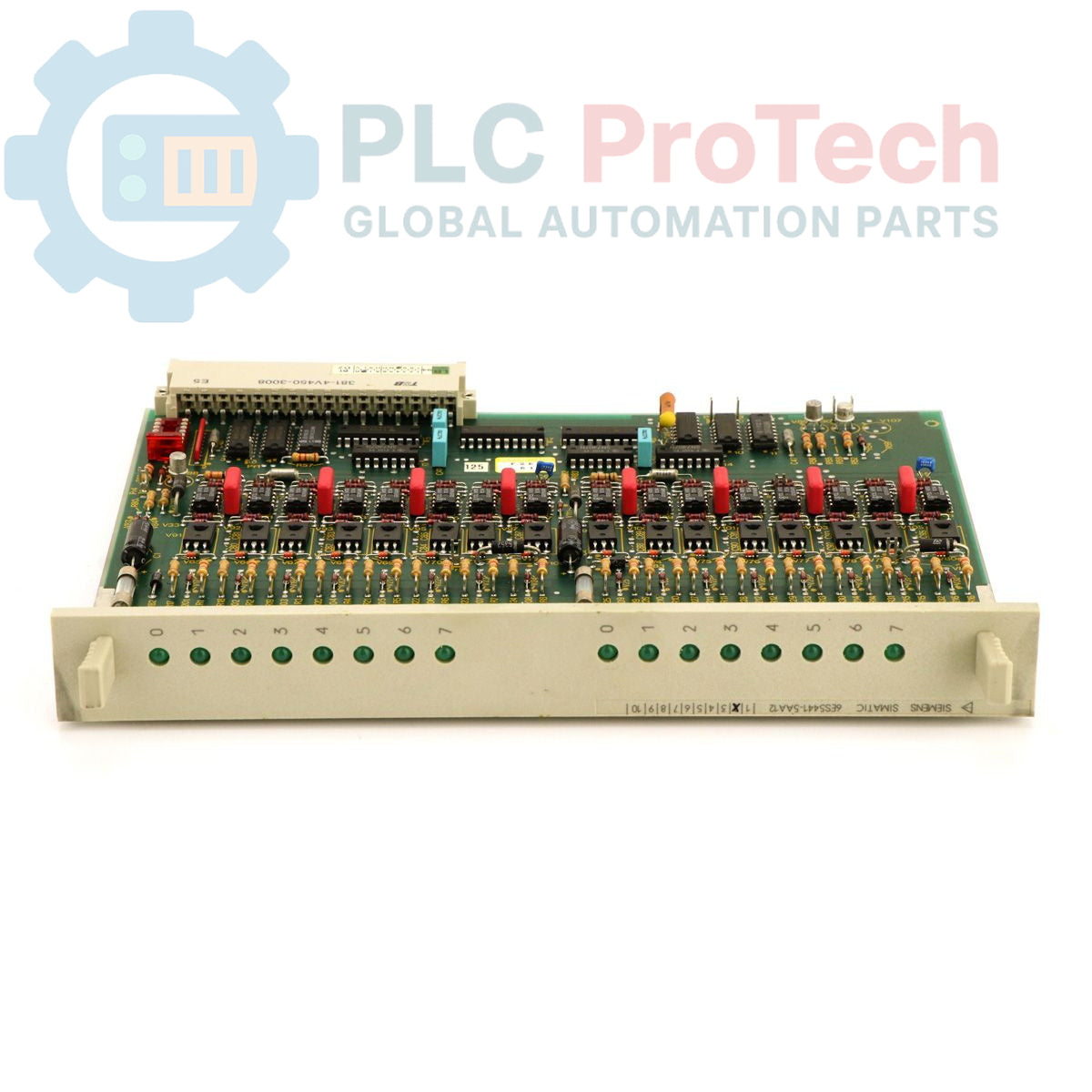

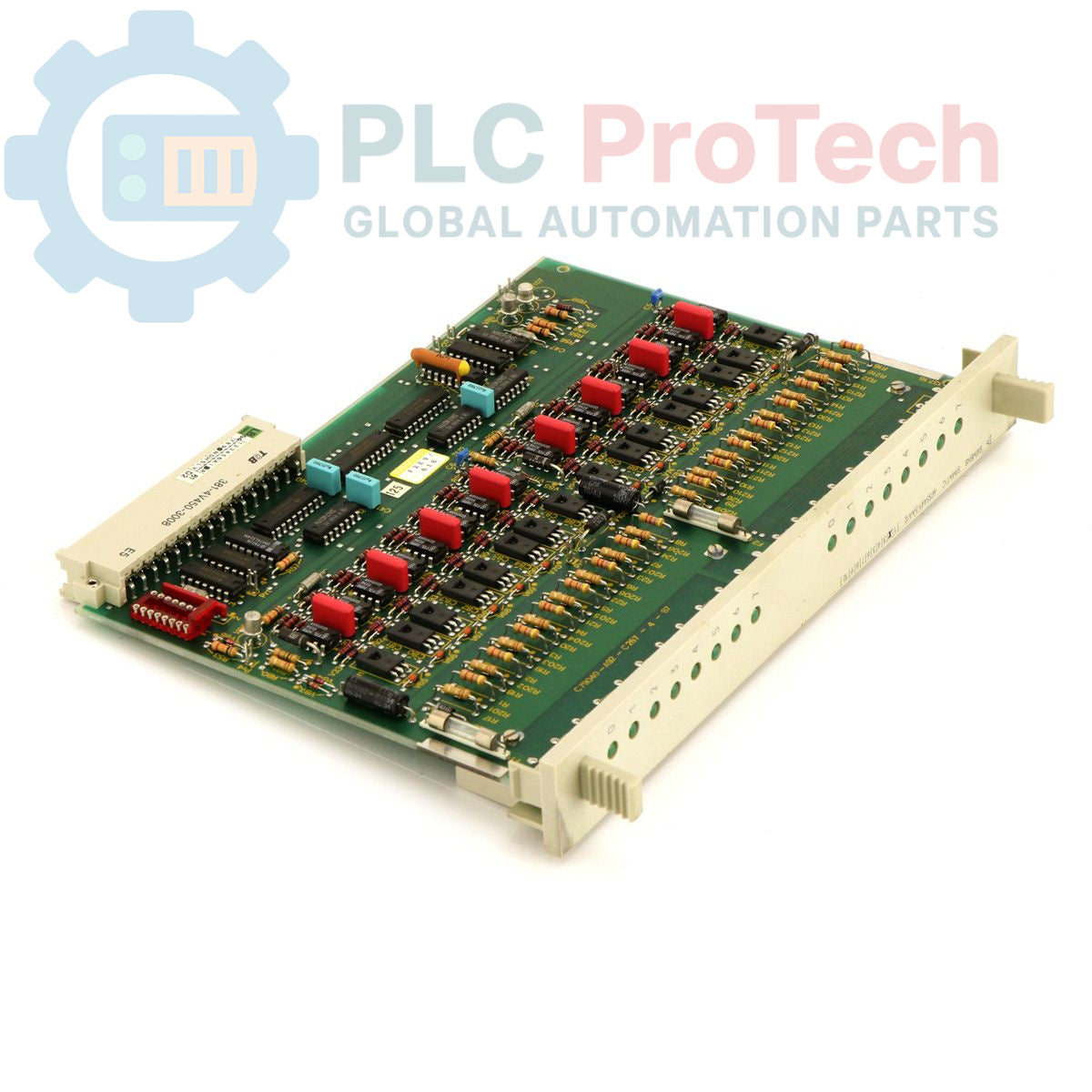

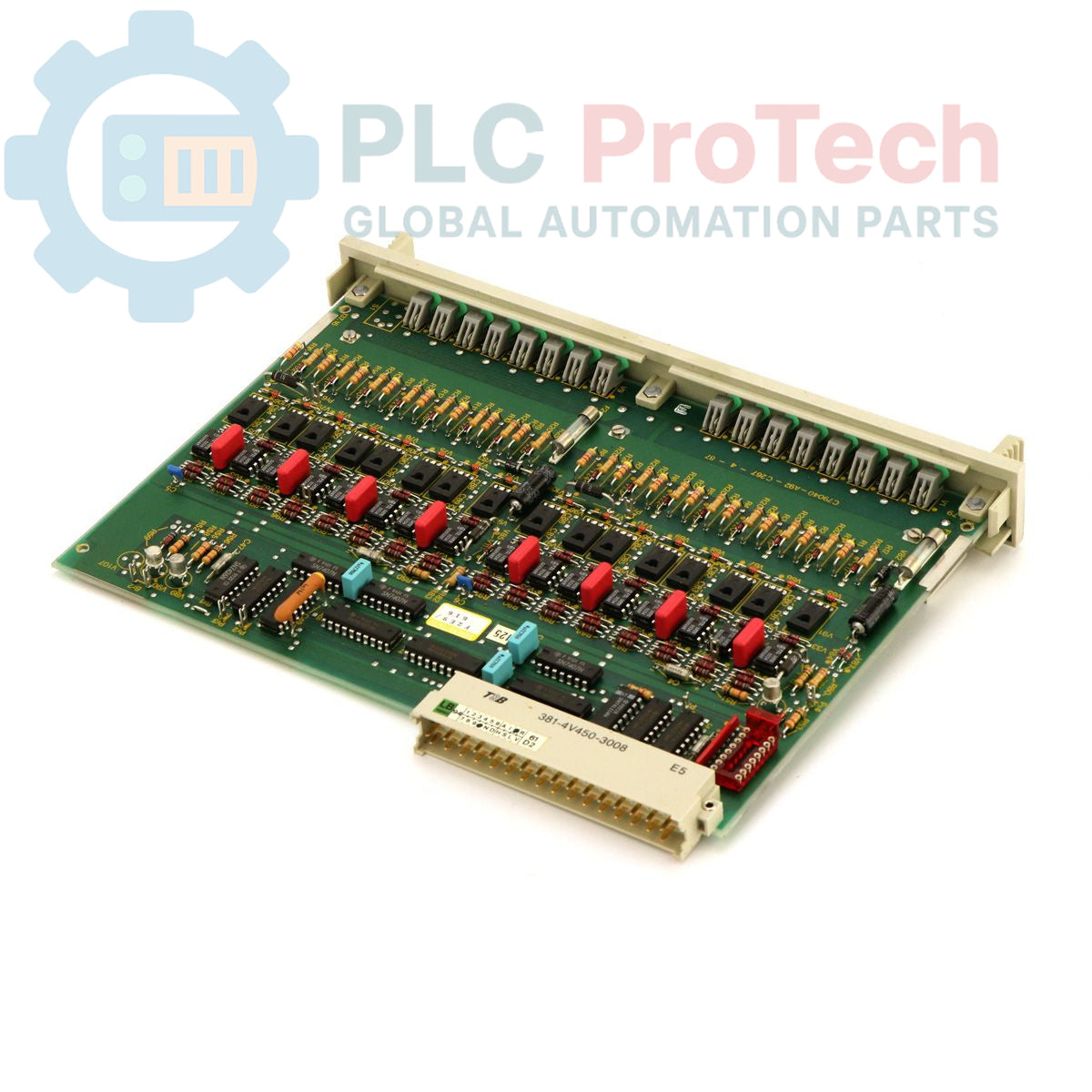

The Siemens 6ES5441-5AA12 (6ES54415AA12) คือโมดูลเอาต์พุตดิจิทัลระดับมืออาชีพที่ออกแบบมาสำหรับโปรแกรมเมเบิลลอจิกคอนโทรลเลอร์ซีรีส์ SIMATIC S5-130W และ S5-150U รุ่นเสริมความทนทานนี้ได้รับการออกแบบโดยเฉพาะเพื่อให้เอาต์พุตความหนาแน่นสูง 16 ช่อง โดยแต่ละช่องจ่ายไฟ 24V DC ที่ 0.5A สร้างขึ้นสำหรับสภาพแวดล้อมการผลิตที่มีความต้องการสูง เช่น โรงงานผลิตเหล็ก สายการประกอบยานยนต์ และกระบวนการผลิตเคมีภัณฑ์หนัก โดย 6ES5441-5AA12 มีสถาปัตยกรรมฮาร์ดแวร์แบบไม่แยกวงจรไฟฟ้า ซึ่งเน้นการสวิตชิ่งความเร็วสูงและความหนาแน่นของวงจรที่ประหยัดพื้นที่ การระบุว่าเป็นรุ่น “rugged” ช่วยรับรองความทนทานต่อแรงสั่นสะเทือนทางกลและความเค้นจากความร้อนได้ดียิ่งขึ้น ทำให้เป็นโซลูชันที่เชื่อถือได้สำหรับการดูแลรักษาระบบ S5 รุ่นเก่าในงานที่ความต่อเนื่องในการปฏิบัติงานมีความสำคัญอย่างยิ่ง

การกำหนดค่าทางเทคนิค

 6ES5441-5AA12 ใช้การออกแบบอิเล็กทรอนิกส์ที่แข็งแกร่ง ซึ่งปรับให้เหมาะสมกับแบ็กเพลนแบบขนานของแร็ก S5-130/150

• การกำหนดค่าเอาต์พุต: มีเอาต์พุตแบบแยกจากกัน 16 ช่อง จัดกลุ่มเพื่อให้เดินสายไปยังโซลินอยด์ รีเลย์ และมอเตอร์ DC ขนาดเล็กได้อย่างมีประสิทธิภาพ




• ฮาร์ดแวร์เสริมความทนทาน: ปรับปรุงการยึดติดตั้งชิ้นส่วนภายในและการเสริมความแข็งแรงของจุดบัดกรี เพื่อรองรับสภาวะทางกายภาพที่รุนแรงภายในตู้ควบคุมอุตสาหกรรมหนัก

• สถาปัตยกรรมแบบไม่แยกวงจรไฟฟ้า: มีจุดอ้างอิงกราวด์ศักย์ร่วมโดยตรงสำหรับวงจรทั้ง 16 ช่อง ช่วยให้เดินสายได้ง่ายขึ้นในระบบที่ไม่จำเป็นต้องแยกวงจรแต่ละช่อง

• ตรรกะการป้องกัน: มีวงจรป้องกันอิเล็กทรอนิกส์ในตัวสำหรับป้องกันไฟฟ้าลัดวงจรและโหลดเกินชั่วคราว ช่วยป้องกันความเสียหายต่อตรานซิสเตอร์เอาต์พุตภายใน

• การผสานรวม S-Bus อย่างราบรื่น: สื่อสารโดยตรงกับคอนโทรลเลอร์หลักผ่านแบ็กเพลน S5 รองรับการอัปเดตข้อมูลอย่างรวดเร็วภายในรอบการสแกน PLC เดียว

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

“รุ่นเสริมความทนทาน” มีความสำคัญอย่างไรสำหรับโมดูลนี้

รุ่นเสริมความทนทาน (ระบุด้วยส่วนต่อท้าย 5AA12) ใช้ชิ้นส่วนระดับอุตสาหกรรมที่มีค่าความคลาดเคลื่อนรองรับแรงสั่นสะเทือนและความผันผวนของอุณหภูมิได้สูงกว่ารุ่นเชิงพาณิชย์ทั่วไป โดยออกแบบมาเฉพาะสำหรับติดตั้งในสภาพแวดล้อมหน้างานอุตสาหกรรมที่รุนแรง

จะตรวจสอบเอาต์พุตที่เสียของ 6ES5441-5AA12 ได้อย่างไร

แผงด้านหน้ามีไฟ LED แสดงสถานะสำหรับทั้ง 16 ช่อง หากไฟ LED ติดสว่างแต่ไม่มีแรงดันไฟฟ้าที่ขั้วต่อ ทรานซิสเตอร์เอาต์พุตภายในอาจเสียหาย หากไฟ LED ดับในขณะที่ควรทำงาน ให้ตรวจสอบแหล่งจ่ายไฟ 24V DC ที่จ่ายให้โมดูล

สามารถใช้โมดูลนี้ในแร็ก S5-115U ได้หรือไม่

ไม่ได้ 6ES5441-5AA12 ได้รับการออกแบบทั้งทางกายภาพและทางไฟฟ้าสำหรับซีรีส์ S5-130/150 สำหรับระบบ S5-115U จำเป็นต้องใช้โมดูลซีรีส์ 6ES5441-7

คู่มือด้านวิศวกรรมและการติดตั้ง

• การจัดการกระแสโหลด: แม้เอาต์พุตแต่ละช่องจะรองรับกระแส 0.5A แต่จำเป็นต้องคำนวณกระแสรวมของทั้งโมดูล ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 24V DC ภายนอกรองรับการเปิดใช้งานพร้อมกันของทั้ง 16 ช่องได้ (โหลดรวมสูงสุด 8A) เพื่อป้องกันแรงดันไฟฟ้าตกที่อาจทำให้ PLC รีเซ็ต

• การเดินสายเอาต์พุตแบบไม่แยกวงจรไฟฟ้า: เนื่องจากเป็นโมดูลแบบไม่แยกวงจรไฟฟ้า เอาต์พุตทั้งหมดจึงใช้กราวด์ร่วมกัน ตรวจสอบให้แน่ใจว่าอุปกรณ์ภาคสนามอ้างอิงกับขั้วลบ DC เดียวกันกับแร็ก PLC เพื่อหลีกเลี่ยงสัญญาณรบกวนจากกราวด์ลูปหรือเส้นทางวงจรที่ไม่พึงประสงค์

• รีเลย์คั่นกลาง: เมื่อขับโหลดเหนี่ยวนำสูง เช่น คอนแทคเตอร์ขนาดใหญ่หรือโซลินอยด์ แนะนำให้ใช้รีเลย์คั่นกลางภายนอกหรือไดโอดฟลายแบ็ก วิธีนี้ช่วยป้องกันทรานซิสเตอร์เอาต์พุตของโมดูลจากแรงดันไฟฟ้ากระชากเหนี่ยวนำสูงขณะตัดพลังงาน และช่วยยืดอายุการใช้งานของโมดูลได้อย่างมาก
