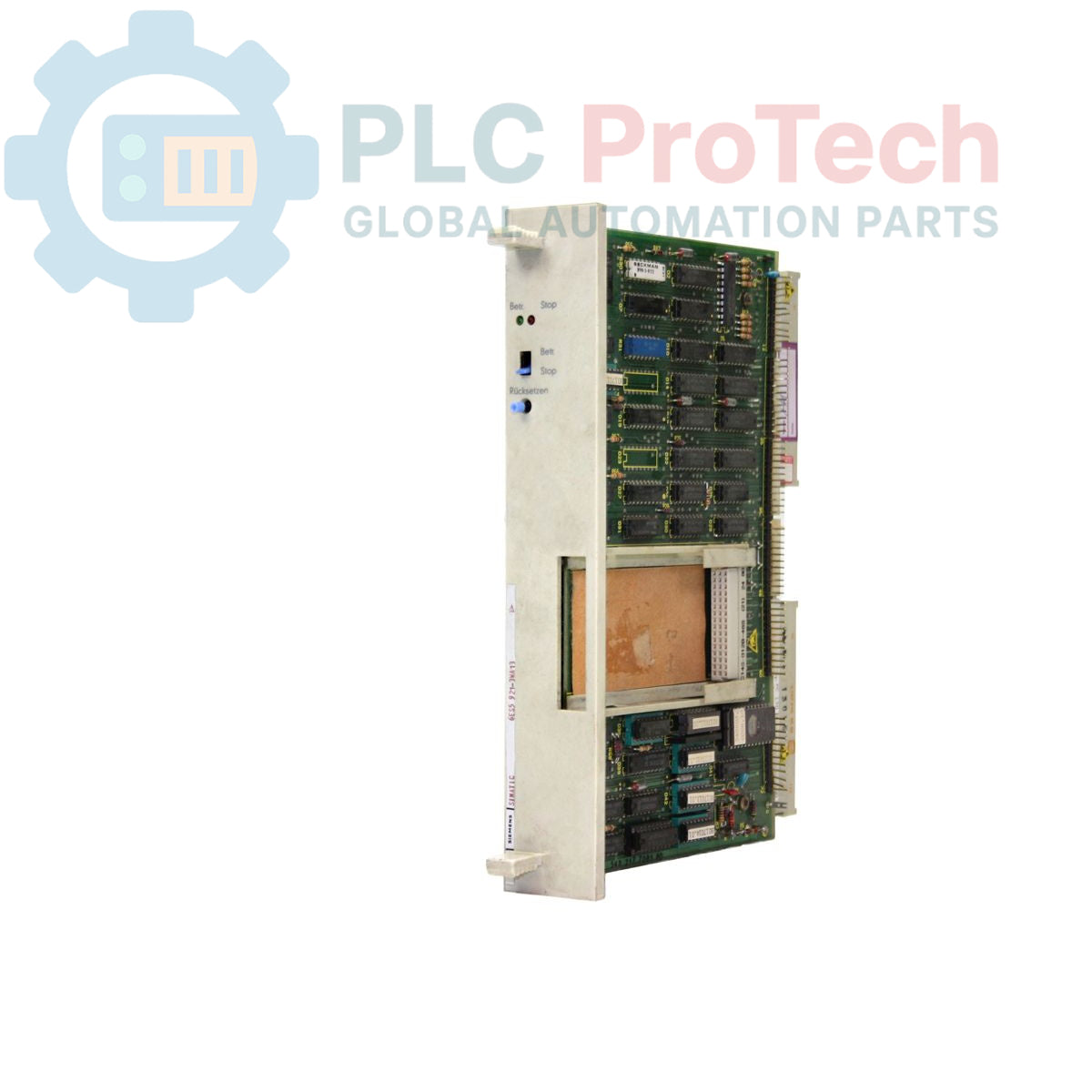

เดอะ Siemens 6ES5921-3WA13 (6ES59213WA13) เป็นโมดูล CPU 921 ประสิทธิภาพสูงที่ออกแบบมาสำหรับซีรีส์คอนโทรลเลอร์แบบโปรแกรมได้ Siemens SIMATIC S5-130W และ S5-135U โมดูลนี้ทำหน้าที่เป็นคอนโทรลเลอร์ส่วนกลาง โดยเป็น "สมอง" ในการทำงานของระบบ PLC มีหน้าที่ประมวลผลลอจิกไบนารีที่ซับซ้อน การประมวลผลคำ และฟังก์ชันการจับเวลา โมดูลนี้เป็นส่วนประกอบสำคัญสำหรับการดูแลระบบอัตโนมัติรุ่นเก่าในภาคส่วนต่าง ๆ เช่น การผลิตยานยนต์ การอบแห้งในอุตสาหกรรม และการขนถ่ายวัสดุ รุ่น 6ES5921-3WA13 ได้รับการออกแบบให้มีความทนทานและประสิทธิภาพการทำงานที่กำหนดได้แน่นอน ช่วยให้กระบวนการอุตสาหกรรมความเร็วสูงยังคงทำงานสอดคล้องและมีเสถียรภาพ แม้อยู่ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง
รุ่น 6ES5921-3WA13 CPU 921 ได้รับการปรับให้เหมาะสมกับสถาปัตยกรรมแบ็กเพลนของ S5-130W/135U จึงรองรับการควบคุม I/O แบบกระจายและแบบติดตั้งภายในเครื่องได้อย่างมีประสิทธิภาพ
ประสิทธิภาพของโปรเซสเซอร์: ออกแบบมาเพื่อประมวลผลลอจิกที่เขียนด้วย STEP 5 ได้อย่างมีประสิทธิภาพสูง รองรับการทำงานทั้งแบบบิตและแบบคำ
การผสานรวมระบบ: ทำงานภายในแร็กส่วนกลาง และสื่อสารกับโมดูลดิจิทัล อนาล็อก และโมดูลฟังก์ชันผ่านบัส S5 แบบขนาน
ความสามารถในการวินิจฉัย: มีไฟ LED แสดงสถานะที่แผงด้านหน้า เพื่อแสดงสถานะสุขภาพของ CPU การทำงานของโปรแกรม (RUN) และข้อผิดพลาดของระบบ (STOP/FAULT) แบบเรียลไทม์
ช่องเสียบหน่วยความจำ: มีอินเทอร์เฟซในตัวสำหรับโมดูลหน่วยความจำภายนอก ช่วยให้อัปเดตโปรแกรมและจัดเก็บข้อมูลกระบวนการสำคัญแบบไม่สูญหายได้ง่าย
อินเทอร์เฟซสำหรับการเขียนโปรแกรม: พอร์ตมาตรฐานด้านหน้าช่วยให้เชื่อมต่อโดยตรงกับ PG ของ Siemens (ชุดอุปกรณ์เขียนโปรแกรม) หรือเวิร์กสเตชันวิศวกรรมรุ่นใหม่ผ่านอะแดปเตอร์ TTY/RS232 ที่เหมาะสม
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | 6ES5921-3WA13 |
| แบรนด์ | Siemens |
| ซีรีส์ | SIMATIC S5 |
| ประเภทคอนโทรลเลอร์ | CPU 921 (คอนโทรลเลอร์ส่วนกลาง S5-130W) |
| ภาษาสำหรับการเขียนโปรแกรม | STEP 5 |
| รหัสสินค้า | 85389091 |
| น้ำหนัก | 0.56 kg |
| ขนาด | 10.50 x 13.00 x 7.50 cm |
| ECCN | N (ไม่อยู่ภายใต้ข้อจำกัด) |
| อุณหภูมิขณะทำงาน | 0-55 deg C |
| สถานะ | เลิกผลิตแล้ว (อะไหล่ทดแทนสำหรับระบบรุ่นเก่า) |
สามารถใช้ 6ES5921-3WA13 ในแร็ก S5-115U ได้หรือไม่
ไม่ได้ โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับระบบแร็ก S5-130W และ S5-135U ขนาดทางกายภาพและการจัดเรียงขาของคอนเน็กเตอร์แบ็กเพลนไม่เข้ากันกับซีรีส์ S5-115U
ควรตรวจสอบอะไรหากไฟ LED STOP ติดสว่าง
ไฟ LED STOP สีแดงแสดงว่า CPU หยุดทำงาน คุณควรใช้ชุดอุปกรณ์เขียนโปรแกรมเพื่อตรวจสอบ "I-Stack" และ "B-Stack" สาเหตุทั่วไป ได้แก่ ข้อผิดพลาด "QVZ" (หมดเวลา) จากโมดูล I/O ที่ขัดข้อง หรือข้อผิดพลาดในการเขียนโปรแกรมลอจิก STEP 5
โมดูล CPU นี้จำเป็นต้องใช้แบตเตอรี่หรือไม่
CPU จำเป็นต้องใช้แบตเตอรี่สำรอง (โดยทั่วไปอยู่ในโมดูลแหล่งจ่ายไฟของแร็ก S5) เพื่อเก็บรักษาโปรแกรมผู้ใช้ที่อยู่ใน RAM และแฟล็กภายในระหว่างปิดเครื่อง หากไฟ "BATT LOW" บนแหล่งจ่ายไฟติดสว่าง ให้เปลี่ยนแบตเตอรี่ทันทีเพื่อป้องกันการสูญเสียโปรแกรม
การจัดการโมดูลหน่วยความจำ: เมื่อติดตั้งหรือเปลี่ยนโมดูลหน่วยความจำ (EPROM/RAM) ที่ด้านหน้าของ 6ES5921-3WA13 ต้องตรวจสอบให้แน่ใจว่าได้ตัดการจ่ายไฟของ PLC อย่างสมบูรณ์แล้ว ควรปฏิบัติตามมาตรการป้องกันไฟฟ้าสถิต (ESD) เนื่องจากหน่วยความจำ CMOS ภายในไวต่อไฟฟ้าสถิตสูง
การติดตั้งเข้ากับแบ็กเพลน: โมดูลนี้ใช้คอนเน็กเตอร์แบ็กเพลน S5 ความหนาแน่นสูง เมื่อนำโมดูลใส่ในแร็ก ต้องจัดแนวให้ตรงกับรางนำอย่างสมบูรณ์ กดให้แน่นจนโมดูลเข้าที่สนิท จากนั้นขันสกรูยึดด้านบนและด้านล่างเพื่อให้มีการต่อลงดินและความต่อเนื่องของสัญญาณอย่างเหมาะสม
การบำรุงรักษาระบบรุ่นเก่า: เนื่องจากโมดูลนี้อยู่ในระยะ "เลิกผลิตแล้ว" จึงแนะนำให้ตรวจสอบตัวเก็บประจุอิเล็กโทรไลต์และจุดสัมผัสเป็นประจำ หากนำโมดูลจากการจัดเก็บระยะยาวมาติดตั้ง ให้ตรวจสอบขาว่ามีการเกิดออกซิเดชันหรือไม่ และทำความสะอาดด้วยน้ำยาทำความสะอาดหน้าสัมผัสที่ไม่ทิ้งสารตกค้างหากจำเป็น
Global Express Shipping
Returns & Warranty
Manufacturer: Siemens
Product No.: 6ES5921-3WA13
Country of origin:เยอรมนี
Product Type: โมดูล CPU
Barcode: 85389091
Payment: T/T, Western Union
Weight: 560g
Dimensions: 10.50 ซม. x 13.00 ซม. x 7.50 ซม.
Shipping port: Xiamen
Warranty: 12 months
เดอะ Siemens 6ES5921-3WA13 (6ES59213WA13) เป็นโมดูล CPU 921 ประสิทธิภาพสูงที่ออกแบบมาสำหรับซีรีส์คอนโทรลเลอร์แบบโปรแกรมได้ Siemens SIMATIC S5-130W และ S5-135U โมดูลนี้ทำหน้าที่เป็นคอนโทรลเลอร์ส่วนกลาง โดยเป็น "สมอง" ในการทำงานของระบบ PLC มีหน้าที่ประมวลผลลอจิกไบนารีที่ซับซ้อน การประมวลผลคำ และฟังก์ชันการจับเวลา โมดูลนี้เป็นส่วนประกอบสำคัญสำหรับการดูแลระบบอัตโนมัติรุ่นเก่าในภาคส่วนต่าง ๆ เช่น การผลิตยานยนต์ การอบแห้งในอุตสาหกรรม และการขนถ่ายวัสดุ รุ่น 6ES5921-3WA13 ได้รับการออกแบบให้มีความทนทานและประสิทธิภาพการทำงานที่กำหนดได้แน่นอน ช่วยให้กระบวนการอุตสาหกรรมความเร็วสูงยังคงทำงานสอดคล้องและมีเสถียรภาพ แม้อยู่ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง
รุ่น 6ES5921-3WA13 CPU 921 ได้รับการปรับให้เหมาะสมกับสถาปัตยกรรมแบ็กเพลนของ S5-130W/135U จึงรองรับการควบคุม I/O แบบกระจายและแบบติดตั้งภายในเครื่องได้อย่างมีประสิทธิภาพ
ประสิทธิภาพของโปรเซสเซอร์: ออกแบบมาเพื่อประมวลผลลอจิกที่เขียนด้วย STEP 5 ได้อย่างมีประสิทธิภาพสูง รองรับการทำงานทั้งแบบบิตและแบบคำ
การผสานรวมระบบ: ทำงานภายในแร็กส่วนกลาง และสื่อสารกับโมดูลดิจิทัล อนาล็อก และโมดูลฟังก์ชันผ่านบัส S5 แบบขนาน
ความสามารถในการวินิจฉัย: มีไฟ LED แสดงสถานะที่แผงด้านหน้า เพื่อแสดงสถานะสุขภาพของ CPU การทำงานของโปรแกรม (RUN) และข้อผิดพลาดของระบบ (STOP/FAULT) แบบเรียลไทม์
ช่องเสียบหน่วยความจำ: มีอินเทอร์เฟซในตัวสำหรับโมดูลหน่วยความจำภายนอก ช่วยให้อัปเดตโปรแกรมและจัดเก็บข้อมูลกระบวนการสำคัญแบบไม่สูญหายได้ง่าย
อินเทอร์เฟซสำหรับการเขียนโปรแกรม: พอร์ตมาตรฐานด้านหน้าช่วยให้เชื่อมต่อโดยตรงกับ PG ของ Siemens (ชุดอุปกรณ์เขียนโปรแกรม) หรือเวิร์กสเตชันวิศวกรรมรุ่นใหม่ผ่านอะแดปเตอร์ TTY/RS232 ที่เหมาะสม
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | 6ES5921-3WA13 |
| แบรนด์ | Siemens |
| ซีรีส์ | SIMATIC S5 |
| ประเภทคอนโทรลเลอร์ | CPU 921 (คอนโทรลเลอร์ส่วนกลาง S5-130W) |
| ภาษาสำหรับการเขียนโปรแกรม | STEP 5 |
| รหัสสินค้า | 85389091 |
| น้ำหนัก | 0.56 kg |
| ขนาด | 10.50 x 13.00 x 7.50 cm |
| ECCN | N (ไม่อยู่ภายใต้ข้อจำกัด) |
| อุณหภูมิขณะทำงาน | 0-55 deg C |
| สถานะ | เลิกผลิตแล้ว (อะไหล่ทดแทนสำหรับระบบรุ่นเก่า) |
สามารถใช้ 6ES5921-3WA13 ในแร็ก S5-115U ได้หรือไม่
ไม่ได้ โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับระบบแร็ก S5-130W และ S5-135U ขนาดทางกายภาพและการจัดเรียงขาของคอนเน็กเตอร์แบ็กเพลนไม่เข้ากันกับซีรีส์ S5-115U
ควรตรวจสอบอะไรหากไฟ LED STOP ติดสว่าง
ไฟ LED STOP สีแดงแสดงว่า CPU หยุดทำงาน คุณควรใช้ชุดอุปกรณ์เขียนโปรแกรมเพื่อตรวจสอบ "I-Stack" และ "B-Stack" สาเหตุทั่วไป ได้แก่ ข้อผิดพลาด "QVZ" (หมดเวลา) จากโมดูล I/O ที่ขัดข้อง หรือข้อผิดพลาดในการเขียนโปรแกรมลอจิก STEP 5
โมดูล CPU นี้จำเป็นต้องใช้แบตเตอรี่หรือไม่
CPU จำเป็นต้องใช้แบตเตอรี่สำรอง (โดยทั่วไปอยู่ในโมดูลแหล่งจ่ายไฟของแร็ก S5) เพื่อเก็บรักษาโปรแกรมผู้ใช้ที่อยู่ใน RAM และแฟล็กภายในระหว่างปิดเครื่อง หากไฟ "BATT LOW" บนแหล่งจ่ายไฟติดสว่าง ให้เปลี่ยนแบตเตอรี่ทันทีเพื่อป้องกันการสูญเสียโปรแกรม
การจัดการโมดูลหน่วยความจำ: เมื่อติดตั้งหรือเปลี่ยนโมดูลหน่วยความจำ (EPROM/RAM) ที่ด้านหน้าของ 6ES5921-3WA13 ต้องตรวจสอบให้แน่ใจว่าได้ตัดการจ่ายไฟของ PLC อย่างสมบูรณ์แล้ว ควรปฏิบัติตามมาตรการป้องกันไฟฟ้าสถิต (ESD) เนื่องจากหน่วยความจำ CMOS ภายในไวต่อไฟฟ้าสถิตสูง
การติดตั้งเข้ากับแบ็กเพลน: โมดูลนี้ใช้คอนเน็กเตอร์แบ็กเพลน S5 ความหนาแน่นสูง เมื่อนำโมดูลใส่ในแร็ก ต้องจัดแนวให้ตรงกับรางนำอย่างสมบูรณ์ กดให้แน่นจนโมดูลเข้าที่สนิท จากนั้นขันสกรูยึดด้านบนและด้านล่างเพื่อให้มีการต่อลงดินและความต่อเนื่องของสัญญาณอย่างเหมาะสม
การบำรุงรักษาระบบรุ่นเก่า: เนื่องจากโมดูลนี้อยู่ในระยะ "เลิกผลิตแล้ว" จึงแนะนำให้ตรวจสอบตัวเก็บประจุอิเล็กโทรไลต์และจุดสัมผัสเป็นประจำ หากนำโมดูลจากการจัดเก็บระยะยาวมาติดตั้ง ให้ตรวจสอบขาว่ามีการเกิดออกซิเดชันหรือไม่ และทำความสะอาดด้วยน้ำยาทำความสะอาดหน้าสัมผัสที่ไม่ทิ้งสารตกค้างหากจำเป็น
