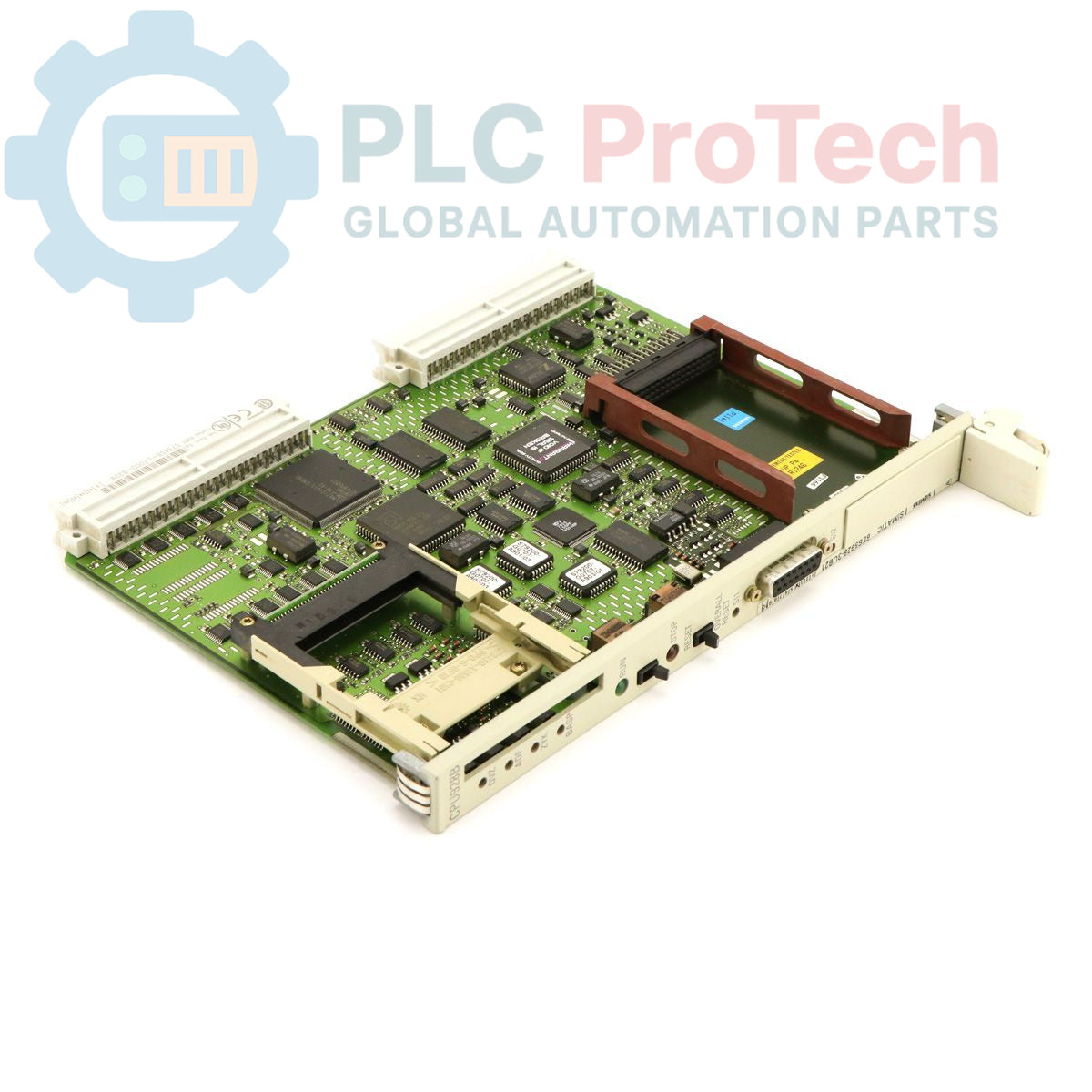

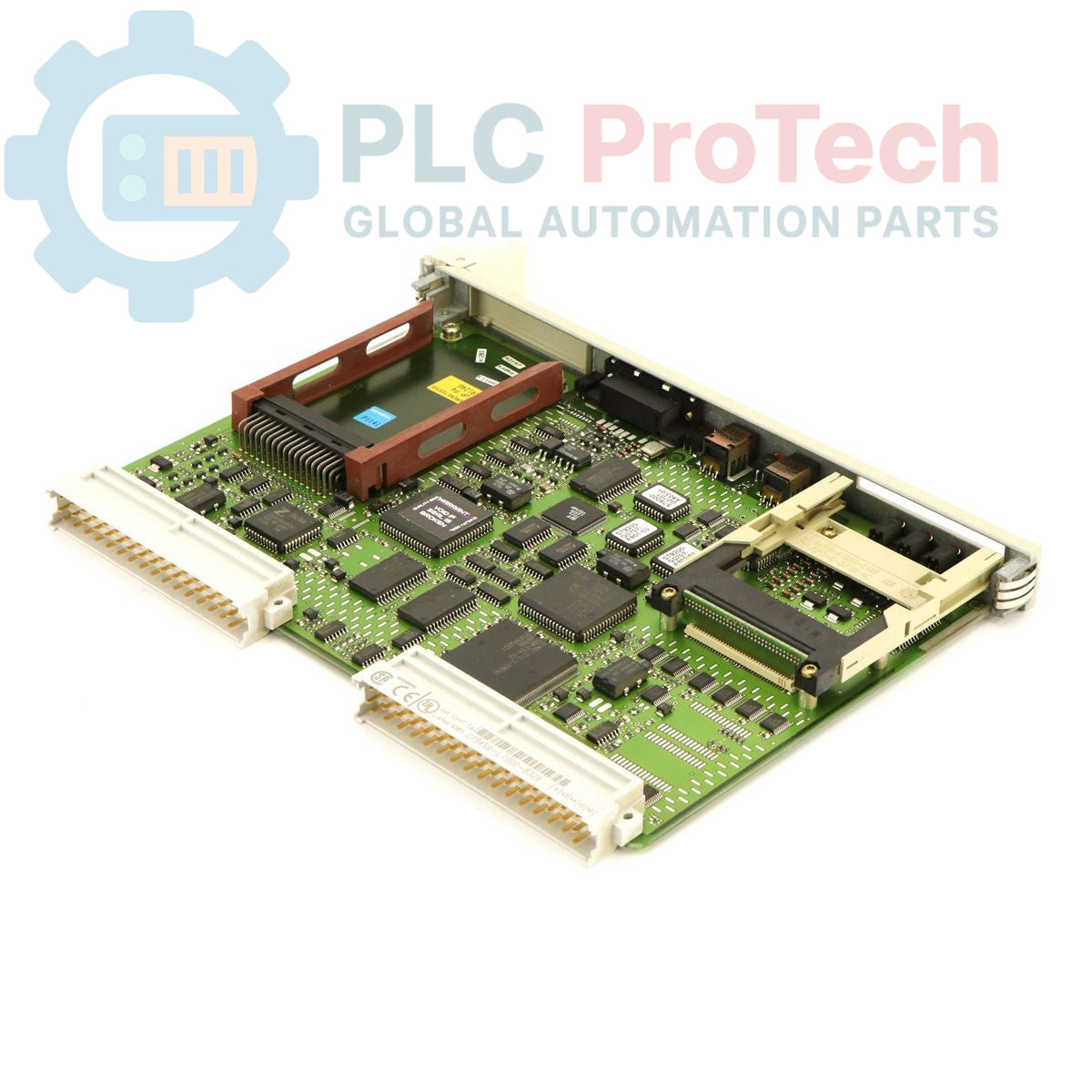

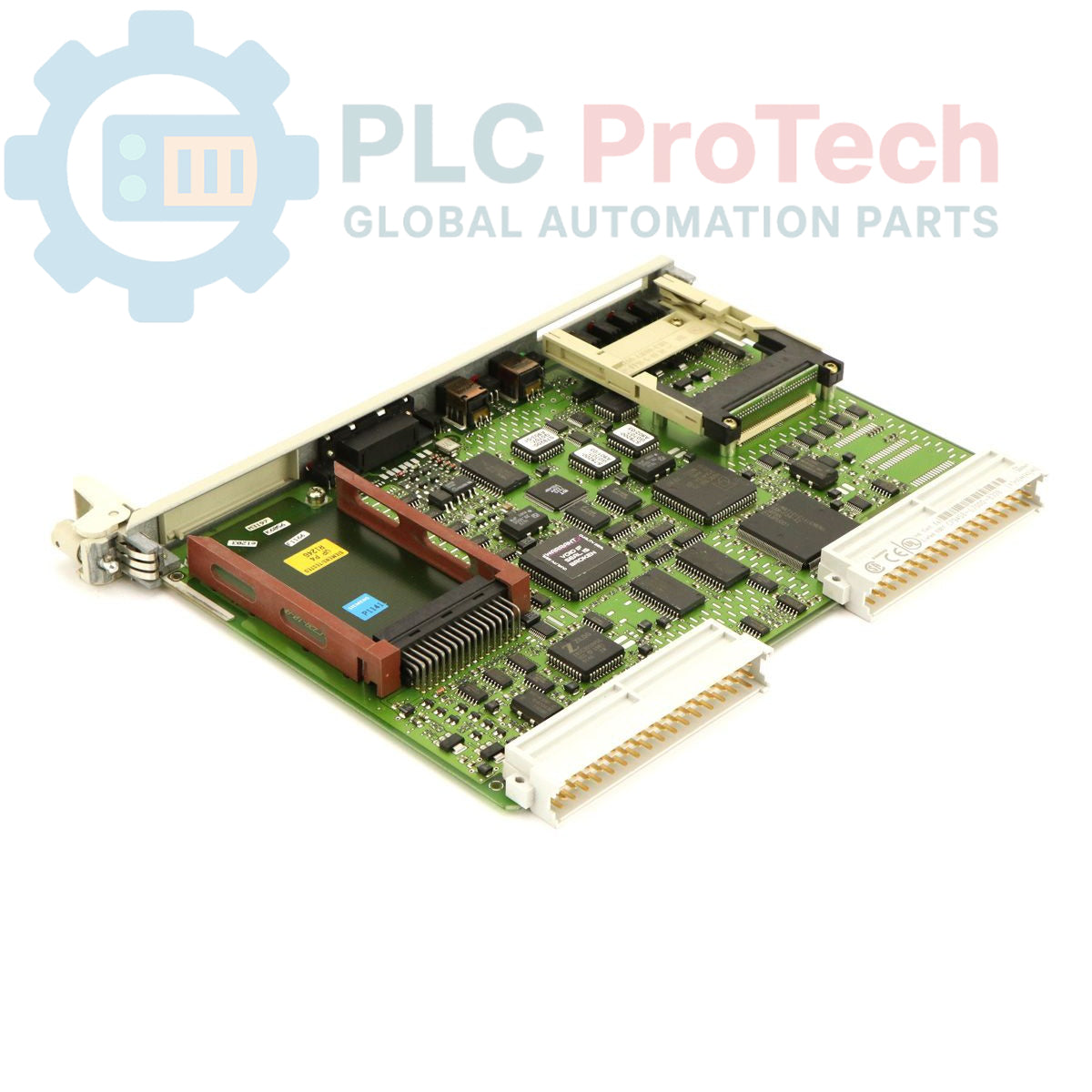

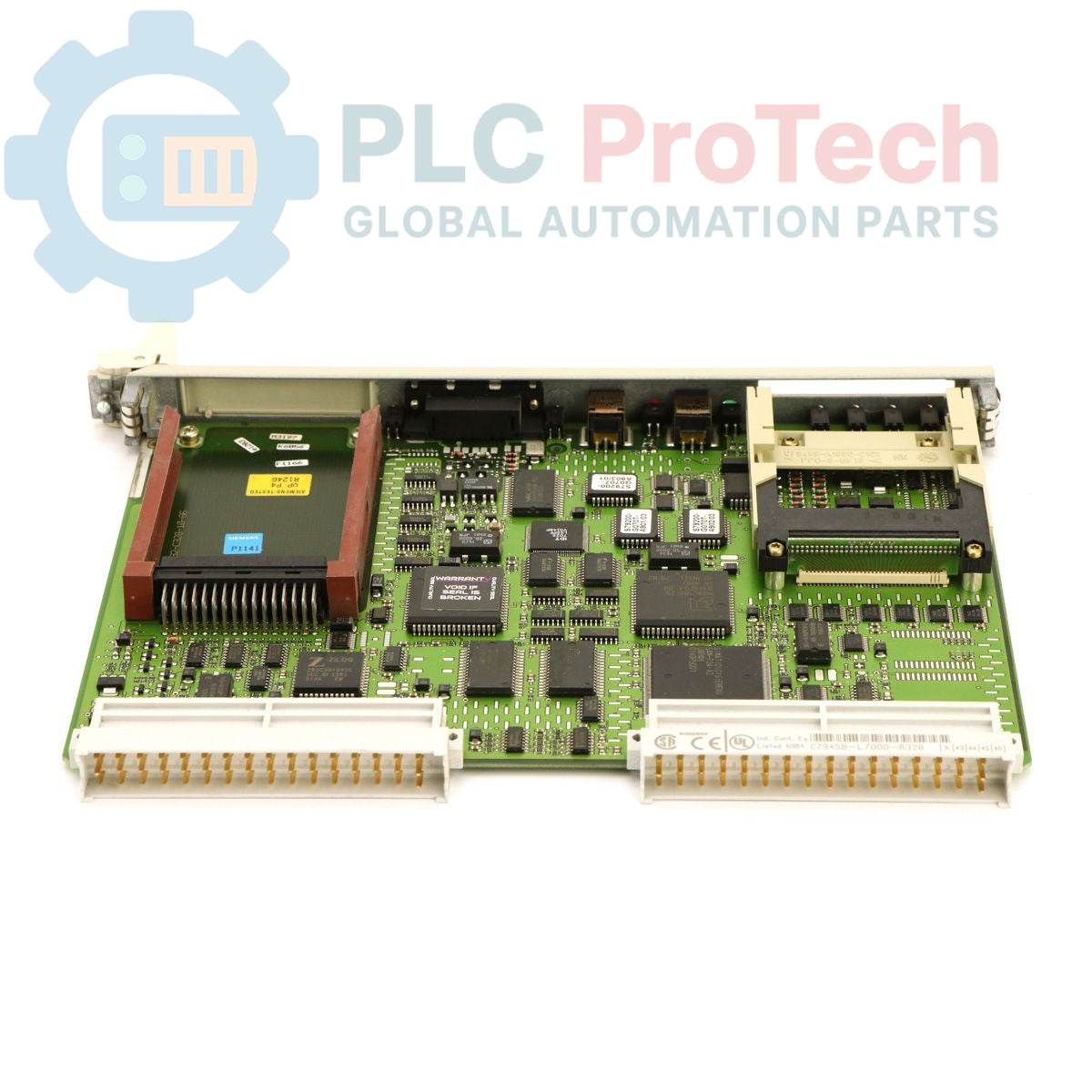

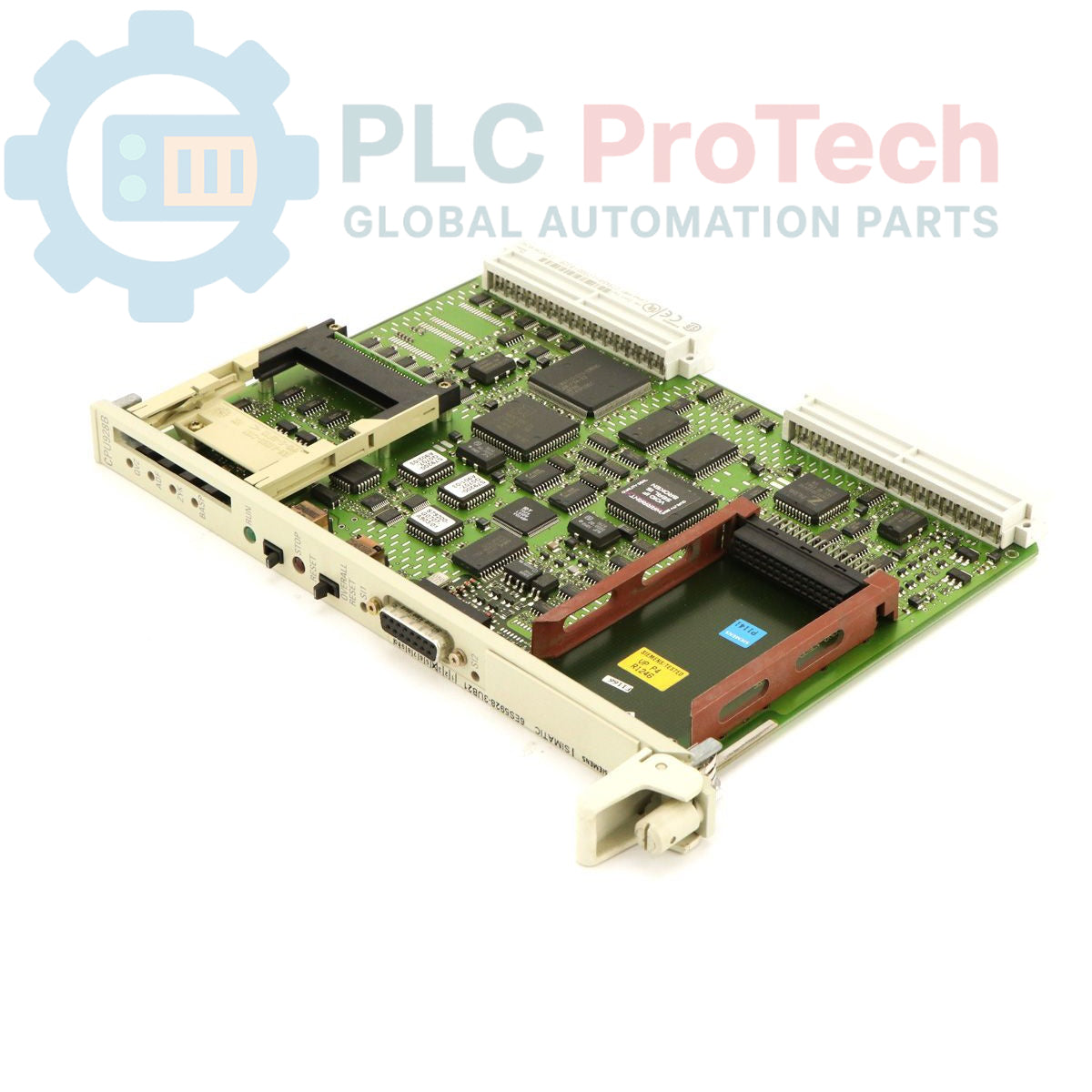

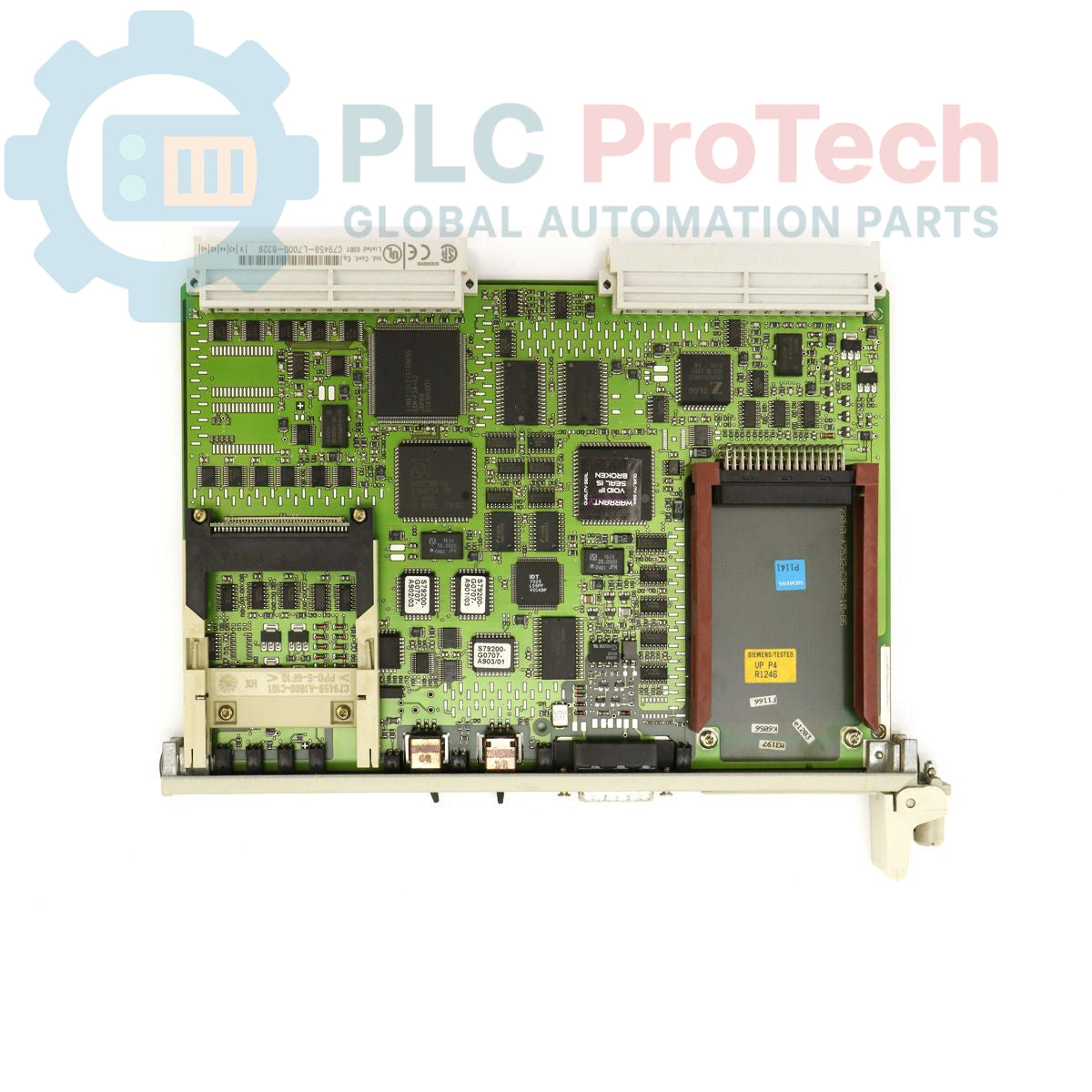

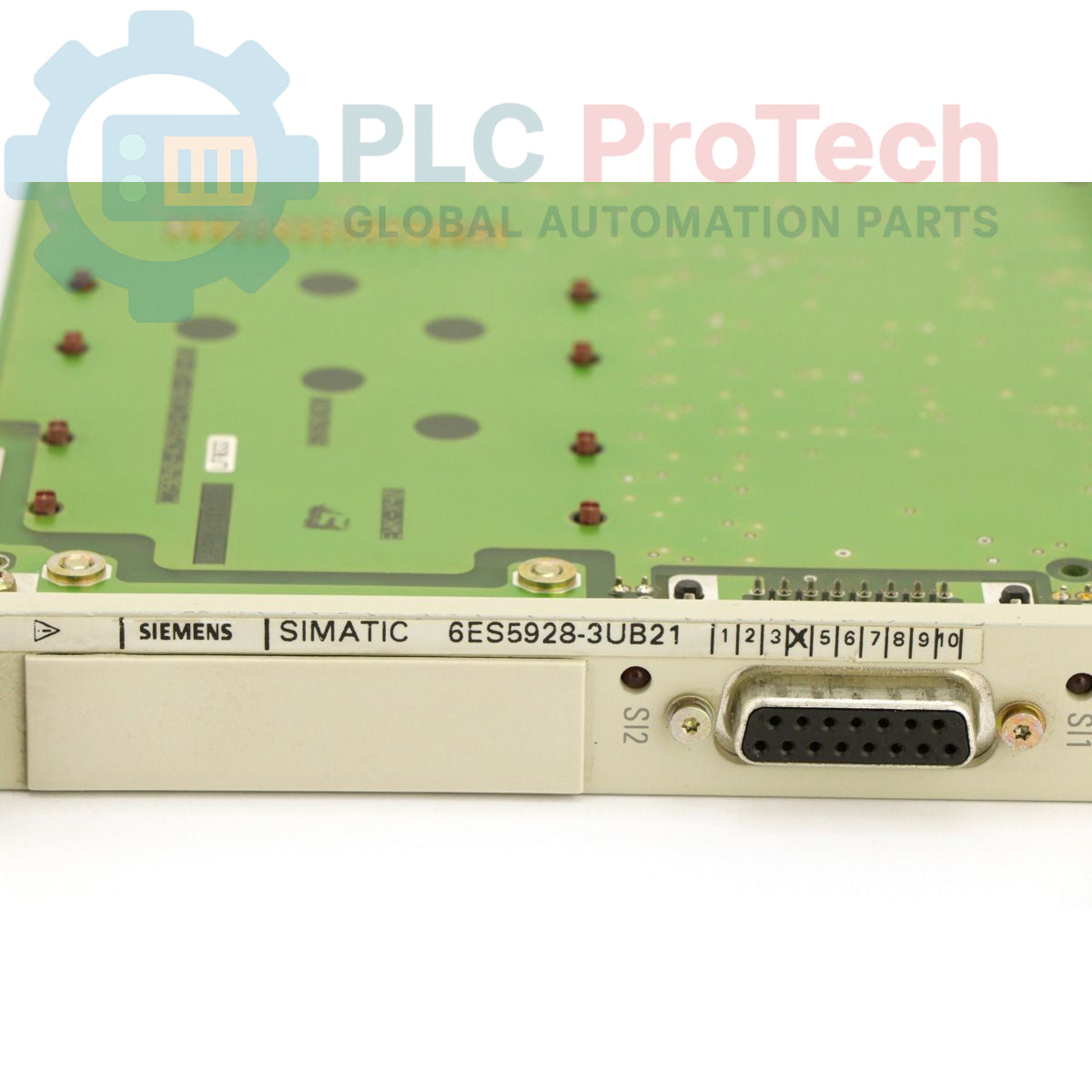

หน่วยประมวลผลกลาง Siemens SIMATIC S5 6ES5928-3UB21 CPU 928B

ภาพรวมผลิตภัณฑ์

The Siemens 6ES5928-3UB21 (6ES59283UB21) เป็น CPU 928B หน่วยประมวลผลกลางประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบควบคุมแบบหลายโปรเซสเซอร์ SIMATIC S5-135U และ S5-155U โมดูลแบบความกว้างเดี่ยว “รุ่นใหม่” นี้เป็นหนึ่งในตัวเลือกการประมวลผลที่ทรงพลังที่สุดสำหรับตระกูล S5 โดยออกแบบมาเพื่อรองรับลอจิกที่ซับซ้อนอย่างยิ่งและงานประมวลผลข้อมูลความเร็วสูง จุดเด่นของ CPU 928B คือการมี ช่อง SS ในตัว ซึ่งช่วยให้ติดตั้งอินเทอร์เฟซอนุกรมตัวที่สองได้ ทำให้สามารถสื่อสารพร้อมกันกับ HMI, SCADA หรือเครือข่ายแบบเพียร์ทูเพียร์หลายระบบได้ ในสภาพแวดล้อมที่มีความสำคัญต่อภารกิจ เช่น การประกอบระบบส่งกำลังยานยนต์และกระบวนการผลิตสารเคมีแบบต่อเนื่อง 6ES5928-3UB21 มอบการทำงานที่กำหนดเวลาได้แน่นอนและการคำนวณเลขทศนิยมความเร็วสูง ซึ่งจำเป็นต่อการรักษาปริมาณงานให้สูงสุด

การกำหนดค่าทางเทคนิค

The CPU 928B สร้างขึ้นบนแพลตฟอร์มฮาร์ดแวร์ขั้นสูงที่ช่วยให้ทำงานได้ทั้งเป็นตัวควบคุมแบบอิสระหรือเป็นส่วนหนึ่งของแร็กแบบหลายโปรเซสเซอร์

• ความสามารถด้านอินเทอร์เฟซคู่: อินเทอร์เฟซ SS (Sub-Slot) โดยเฉพาะช่วยให้ขยายระบบแบบโมดูลาร์ได้ และรองรับโปรโตคอลการสื่อสารหลากหลายสำหรับการแลกเปลี่ยนข้อมูลภายในพื้นที่หรือระยะไกล

• การประมวลผลคำสั่ง: ปรับให้เหมาะสำหรับการประมวลผลโค้ด STEP 5 อย่างรวดเร็ว โดยเฉพาะฟังก์ชันทางคณิตศาสตร์ที่ซับซ้อนและโครงสร้างบล็อกข้อมูล (DB) ขนาดใหญ่ โดยส่งผลกระทบต่อเวลาในการสแกนน้อยที่สุด

• รูปแบบความกว้างเดี่ยว: แม้จะมีความสามารถด้านการประมวลผลขั้นสูง โมดูลนี้ใช้พื้นที่เพียงหนึ่งสล็อตในแร็ก S5 จึงช่วยให้มีความหนาแน่นของ I/O และความหลากหลายของโมดูลในแชสซีหลักได้มากขึ้น

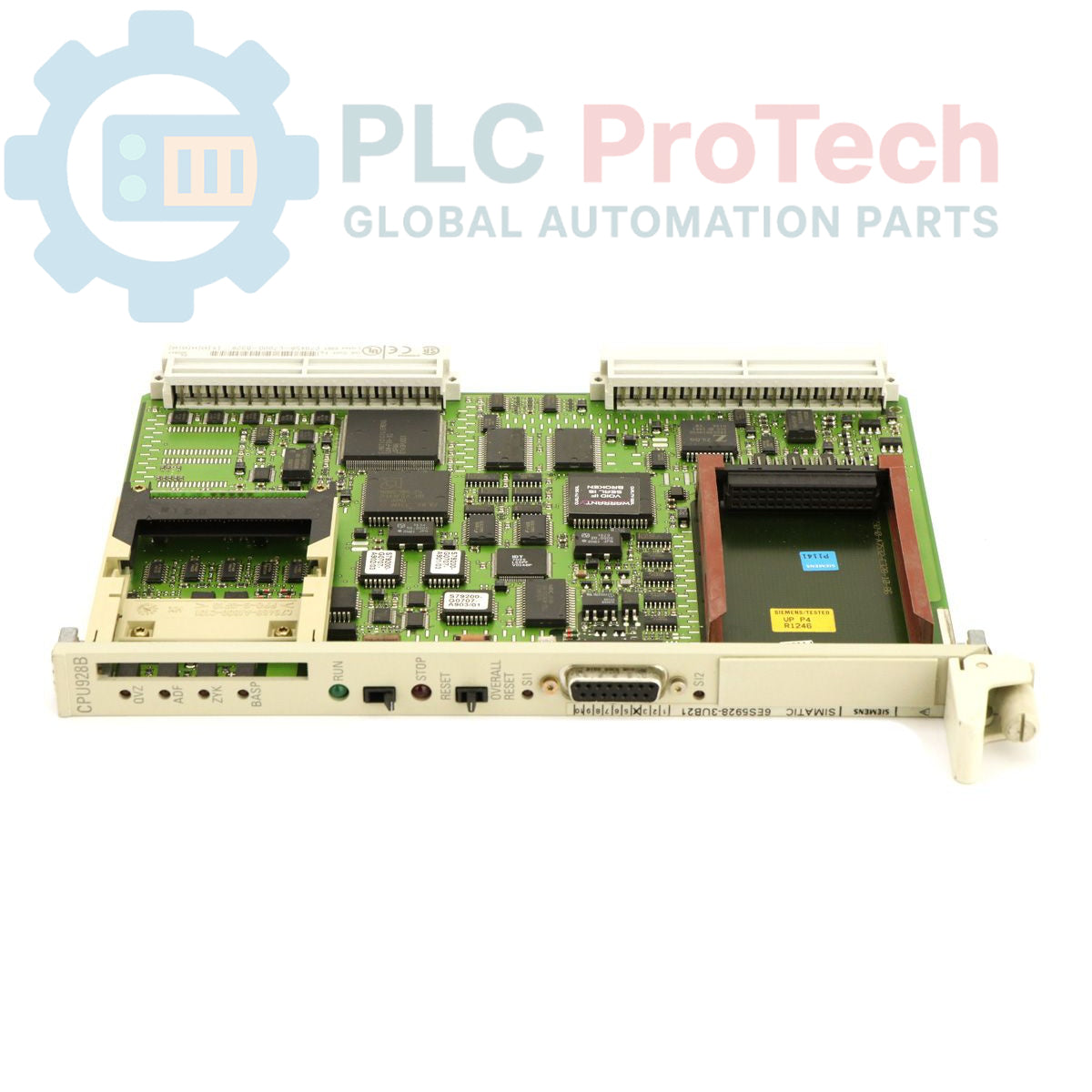

• การตรวจสอบวินิจฉัย: แผงด้านหน้ามีไฟแสดงสถานะ LED ครบถ้วนสำหรับตรวจสอบสภาพฮาร์ดแวร์ เวลาไซเคิล และสถานะบัส ช่วยให้แก้ไขปัญหาหน้างานได้อย่างรวดเร็ว

• พอร์ตซับโมดูลหน่วยความจำ: มีช่องเสียบที่ยึดโมดูลได้แน่นหนาสำหรับซับโมดูล EPROM หรือ RAM ภายนอก ช่วยให้จัดเก็บโปรแกรมได้อย่างปลอดภัยและควบคุมเวอร์ชันได้ง่าย

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

CPU 928B มีข้อได้เปรียบเหนือ CPU 928 รุ่นมาตรฐานอย่างไร

รุ่น “B” (6ES5928-3UB21) มีช่องอินเทอร์เฟซเพิ่มเติม (ช่อง SS) จึงให้ความยืดหยุ่นในการเชื่อมต่อเครือข่ายและบันทึกข้อมูลมากขึ้นอย่างมีนัยสำคัญ โดยไม่ต้องใช้โมดูลโปรเซสเซอร์สื่อสาร (CP) แยกต่างหาก

ฉันจะกำหนดแอดเดรสให้อินเทอร์เฟซที่สองในโปรแกรม STEP 5 ได้อย่างไร

อินเทอร์เฟซที่สองกำหนดแอดเดรสผ่านบล็อกฟังก์ชันระบบ (SFB) เฉพาะ หรือผ่านการกำหนดค่าซับโมดูลอินเทอร์เฟซที่ติดตั้งในช่อง SS โปรดตรวจสอบให้แน่ใจว่าเวอร์ชันซอฟต์แวร์ COM รองรับซับโมดูลที่ใช้งานอยู่

โมดูลนี้เป็นไปตามข้อกำหนด RoHS หรือไม่

เนื่องจากเป็นผลิตภัณฑ์อุตสาหกรรมรุ่นเก่า โมดูลนี้จึงไม่เป็นไปตามข้อกำหนด RoHS โดยมีตะกั่วและไดโบรอนออกไซด์ในสัดส่วนสูงกว่าเกณฑ์ 0.1% ซึ่งเป็นเรื่องปกติสำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่ต้องการความทนทานสูงในยุคนั้น

คู่มือวิศวกรรมและการติดตั้ง

• ความปลอดภัยของซับโมดูล: เมื่อติดตั้งอินเทอร์เฟซที่สองในช่อง SS หรือซับโมดูลหน่วยความจำในพอร์ตหลัก ต้องปิดแหล่งจ่ายไฟของ PLC ก่อน ใช้คันล็อกเชิงกลเพื่อให้แน่ใจว่าซับโมดูลเสียบเข้าที่อย่างสมบูรณ์ การเชื่อมต่อที่หลวมอาจทำให้เกิดข้อผิดพลาด “QVZ” (หมดเวลา) เป็นระยะ หรือทำให้ CPU รีเซ็ตระหว่างเครื่องจักรสั่นสะเทือน

• การซิงโครไนซ์แบบหลายโปรเซสเซอร์: หากใช้ CPU 928B ในแร็กร่วมกับ CPU อื่น (เช่น CPU 922) ต้องกำหนดค่า “สแตกอินเทอร์รัพท์” และบิตประสานงานใน DB1 ให้ถูกต้อง เพื่อให้แน่ใจว่าโปรเซสเซอร์จะไม่ชนกันเมื่อเข้าถึงอิมเมจ I/O เดียวกันหรือบล็อกข้อมูลส่วนกลาง

• การจัดการความร้อน: แม้จะมีการออกแบบแบบความกว้างเดี่ยว แต่ 928B สร้างความร้อนสูงเนื่องจากความเร็วสัญญาณนาฬิกาที่สูง ตรวจสอบให้แน่ใจว่าชุดพัดลมของแร็ก S5 ทำงานได้อย่างสมบูรณ์ หากอุณหภูมิ CPU สูงเกินเกณฑ์ภายใน อาจทำให้เกิดสถานะ “หยุด” เพื่อปกป้องลอจิก CMOS
