Siemens CPU แบบกะทัดรัด SIMATIC S7-300 CPU 314C-2DP

SKU 6ES7314-6CF01-0AB0

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6ES7314-6CF01-0AB0
Origin เยอรมนี
Product Type: CPU ขนาดกะทัดรัด
Barcode: 85371091
Payment: T/T, Western Union
Weight: 1.1 kg
Dimensions: 15.00 x 15.00 x 15.00 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

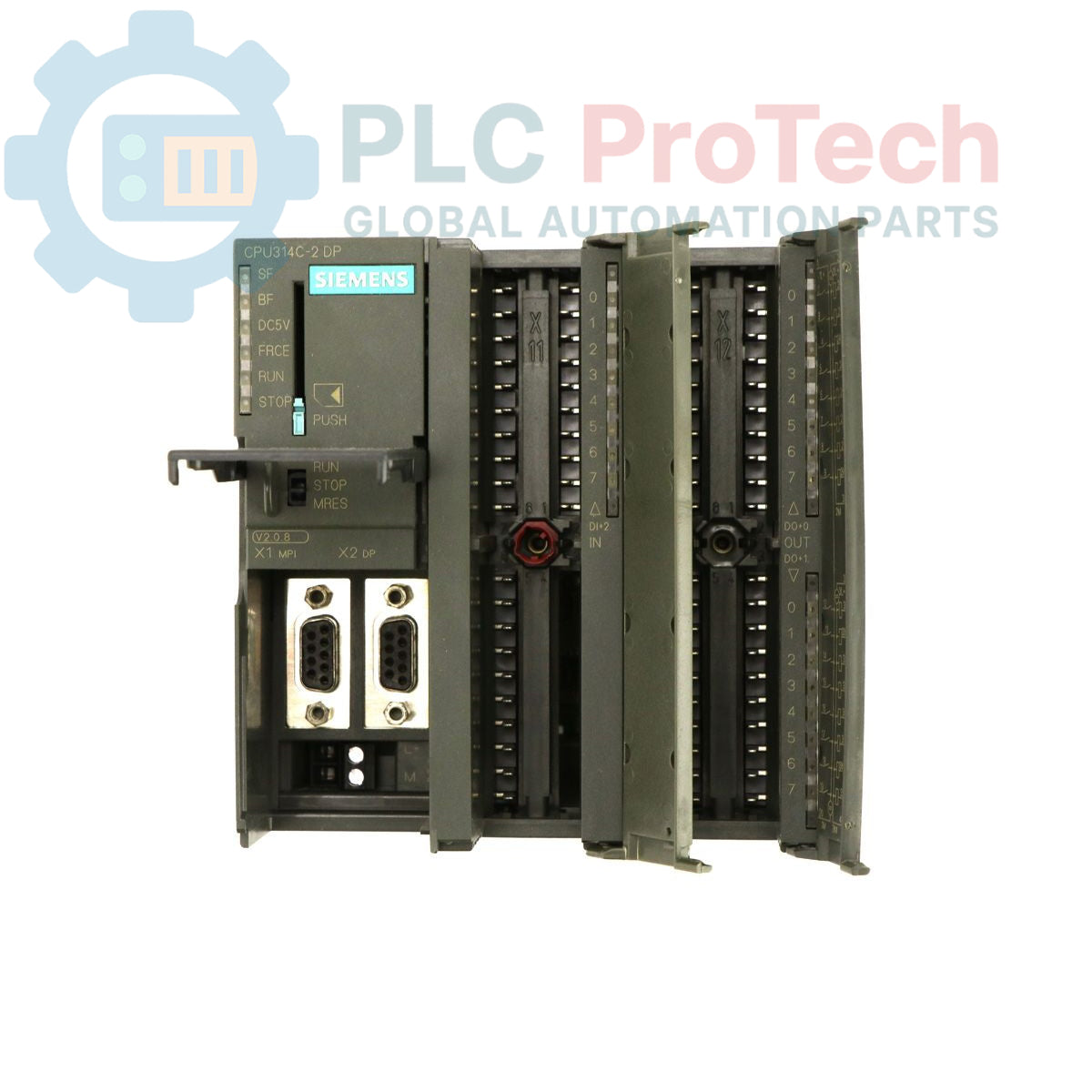

Siemens 6ES7314-6CF01-0AB0 คือ CPU ขนาดกะทัดรัด SIMATIC S7-300 CPU 314C-2DP ที่ออกแบบมาสำหรับสถาปัตยกรรมระบบอัตโนมัติในโรงงานอุตสาหกรรมทั้งแบบรวมศูนย์และแบบกระจาย อุปกรณ์ชุดนี้รวมตัวควบคุมลอจิกแบบโปรแกรมได้เข้ากับ การสื่อสาร MPI ในตัวและ อินเทอร์เฟซ PROFIBUS DP โดยเฉพาะสำหรับจัดการการทำงานของฟิลด์บัส ตัวเครื่องมีความสามารถด้าน I/O กระบวนการในตัว ได้แก่ อินพุตดิจิทัล 24 ช่อง เอาต์พุตดิจิทัล 16 ช่อง อินพุตแอนะล็อก 4 ช่อง เอาต์พุตแอนะล็อก 2 ช่อง และ อินพุตเทอร์โมมิเตอร์วัดความต้านทาน PT100 1 ช่อง ออกแบบมาเพื่อรองรับวงจรเครื่องจักรที่สวิตช์อย่างรวดเร็ว จึงติดตั้ง เคาน์เตอร์ความเร็วสูง 4 ช่อง ที่ทำงานได้สูงสุด 60 kHz โมดูลนี้ต้องใช้ Siemens Micro Memory Card สำหรับการทำงาน และใช้ คอนเน็กเตอร์ด้านหน้า 40 พิน มาตรฐานสำหรับการกระจายสัญญาณกระบวนการทั้งหมด

คุณสมบัติ

โปรเซสเซอร์ CPU 314C-2DP ในตัว พร้อมความสามารถด้านอินเทอร์เฟซแบบหลายจุด
เมทริกซ์ I/O ดิจิทัลบนบอร์ด ประกอบด้วยอินพุตดิจิทัล 24 ช่อง และเอาต์พุตดิจิทัล 16 ช่อง
ชุดอินพุต/เอาต์พุตแอนะล็อกในตัว ประกอบด้วยอินพุตแอนะล็อก 4 ช่อง เอาต์พุตแอนะล็อก 2 ช่อง และช่อง RTD PT100 แบบเชื่อมต่อโดยตรง 1 ช่อง
เคาน์เตอร์ฮาร์ดแวร์ความเร็วสูง 4 ช่อง รองรับความถี่อินพุตสูงสุด 60 kHz สำหรับงานกำหนดตำแหน่งหรืองานนับ
พอร์ตกายภาพ PROFIBUS DP แบบ Master/Slave โดยเฉพาะ สำหรับการเชื่อมต่อเข้ากับสายฟิลด์บัสความเร็วสูง
ระบบจ่ายไฟ DC 24V ในตัวสำหรับจัดการอุปกรณ์อิเล็กทรอนิกส์ภายในและวงจรจ่ายไฟให้เซนเซอร์
หน่วยความจำทำงานบนบอร์ดขนาด 48 KByte สำหรับจัดเก็บโค้ดการทำงานและบล็อกข้อมูลโดยเฉพาะ
การจัดการพื้นที่จัดเก็บแบบไม่ลบเลือน ซึ่งต้องใช้การ์ด Micro Memory ภายนอกเพื่อบูตระบบปฏิบัติการ
ระบบคอนเน็กเตอร์ด้านหน้าแบบความหนาแน่นสูง 40 พิน เพื่อแยกสายสัญญาณภาคสนามออกจากแผงวงจรลอจิกควบคุมที่ทำงานอยู่

การใช้งาน

การจัดลำดับการทำงานของเครื่องมือกลและการซิงโครไนซ์สายการประกอบหลายแกนความเร็วสูง
วงจรควบคุมกระบวนการในงานผลิตสารเคมีแบบแบตช์และโรงงานบรรจุภัณฑ์
โทโพโลยีการควบคุมแบบกระจายโดยใช้จุดเชื่อมต่อระยะไกล PROFIBUS DP
ระบบลำเลียงวัสดุ สายพานคัดแยกความเร็วสูง และศูนย์กลางโลจิสติกส์
สถานีสูบน้ำ โรงบำบัดน้ำ และโครงสร้างพื้นฐานระบบจัดการอาคาร HVAC

ข้อมูลการสั่งซื้อ

หมวดหมู่	หมายเลขชิ้นส่วน	คำอธิบาย
ผลิตภัณฑ์หลัก	6ES7314-6CF01-0AB0	SIMATIC S7-300, CPU 314C-2DP CPU ขนาดกะทัดรัด, หน่วยความจำ 48KB
รุ่นก่อนหน้า	6ES7314-6CF00-0AB0	โมดูลแพลตฟอร์มฮาร์ดแวร์ S7-300 รุ่นก่อนหน้า
รุ่นต่อเนื่อง	6ES7314-6CF02-0AB0	โมดูลอัปเกรดโปรไฟล์ฮาร์ดแวร์รุ่นต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่	พารามิเตอร์	ค่า
ทั่วไป	ผู้ผลิต	Siemens
	ประเทศต้นกำเนิด	เยอรมนี
	กลุ่มผลิตภัณฑ์ / กลุ่มย่อย	SIMATIC S7 / S7-300
	ประเภทผลิตภัณฑ์ / รุ่น	CPU ขนาดกะทัดรัด / CPU 314C-2DP
ฮาร์ดแวร์ I/O	อินพุต / เอาต์พุตดิจิทัล	อินพุตดิจิทัล 24 ช่อง / เอาต์พุตดิจิทัล 16 ช่อง
	อินพุต / เอาต์พุตแอนะล็อก	อินพุตแอนะล็อก 4 ช่อง / เอาต์พุตแอนะล็อก 2 ช่อง
	ประเภทอินพุตอุณหภูมิ	เทอร์โมมิเตอร์วัดความต้านทาน PT100 จำนวน 1 ชุด
	เคาน์เตอร์ความเร็วสูง	4 ช่อง สูงสุด 60 kHz
	ระบบอินเทอร์เฟซด้านหน้า	รูปแบบตัวเครื่องบล็อก 40 พิน
	บล็อกหน่วยความจำทำงาน	48 กิโลไบต์
การสื่อสาร	อินเทอร์เฟซบนอุปกรณ์	1 x MPI, 1 x PROFIBUS DP
การสื่อสาร	โปรโตคอลที่รองรับ	MPI, PROFIBUS DP มาสเตอร์/สเลฟ
ไฟฟ้า	แรงดันไฟเลี้ยงพิกัด	24V DC
ไฟฟ้า	ระบบย่อยกำลังไฟฟ้า	กริดจ่ายไฟภายในแบบรวมศูนย์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

หน่วยประมวลผลกลางขนาดกะทัดรัดนี้ทำงานได้หรือไม่หากไม่มีการ์ดหน่วยความจำไมโครภายนอก

ไม่ ฮาร์ดแวร์รุ่นนี้จำเป็นต้องใส่ Micro Memory Card อย่างเป็นทางการลงในช่องไดรฟ์ เพื่อจัดเก็บโปรแกรมสำหรับการทำงานและคงค่าพารามิเตอร์การทำงานไว้

ช่องนับความเร็วสูงในตัวรองรับความถี่สูงสุดเท่าใด

ตัวนับความเร็วสูงในตัวทั้งสี่ช่องรองรับสัญญาณอินพุตลอจิกความเร็วสูงแบบแอ็กทีฟไฮที่ความถี่สูงสุด 60 kHz

ขั้วต่อสายไฟด้านหน้าสำหรับการทำงานแบบ 40 พินรวมอยู่ในการจัดส่งพร้อมโมดูลพื้นฐานหรือไม่

ไม่ ขั้วต่อเทอร์มินัลบล็อกด้านหน้าความหนาแน่นสูงแบบ 40 พินเป็นอุปกรณ์เสริมสำหรับการทำงานที่ต้องจัดหาซื้อแยกต่างหากจากโมดูลโปรเซสเซอร์หลัก
