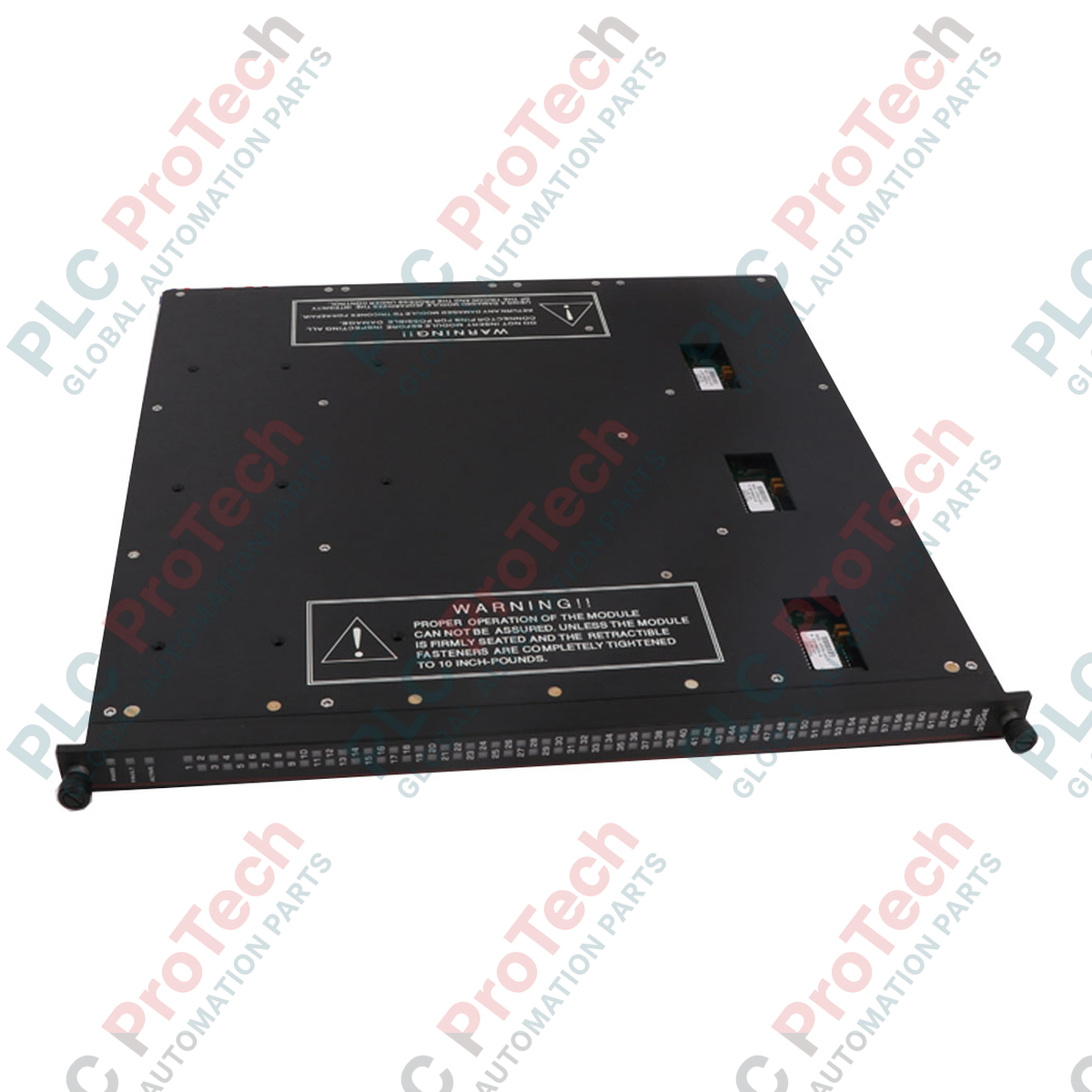

โมดูลอินพุตดิจิทัลความหนาแน่นสูง Triconex 3504E

ภาพรวมผลิตภัณฑ์

 3504E (3504E) เป็นโมดูลอินพุตดิจิทัลความหนาแน่นสูงแบบ 64 จุดที่ทันสมัย ออกแบบมาสำหรับระบบความปลอดภัยแบบ Triple Modular Redundant (TMR) ของ Triconex โดยเฉพาะ รองรับช่วงแรงดันที่ยืดหยุ่น 24 หรือ 48 VDC และออกแบบมาเพื่อมอนิเตอร์หน้าสัมผัสภาคสนามด้วยความน่าเชื่อถือสูงในระบบเครื่องมือวัดเพื่อความปลอดภัย (SIS) ที่มีความสำคัญต่อภารกิจ โมดูลนี้ถูกใช้งานทั่วโลกในโรงกลั่นน้ำมัน โรงงานเคมี และโรงไฟฟ้าขนาดใหญ่ โดยใช้เส้นทางอินพุตที่แยกจากกันสามเส้นทางและลอจิกการโหวตภายใน เพื่อให้มั่นใจว่าความขัดข้องของส่วนประกอบเพียงชิ้นเดียวจะไม่ทำให้ฟังก์ชันความปลอดภัยสูญเสียไป ด้วยการรองรับจุดอินพุตจำนวนมากในสล็อตเดียว 3504E จึงช่วยใช้พื้นที่ตู้ได้อย่างมีประสิทธิภาพ ขณะเดียวกันยังคงระดับความทนทานต่อความขัดข้องสูงสุดและลดความเสี่ยงของการหยุดกระบวนการผลิตโดยไม่ได้วางแผน

สถาปัตยกรรม TMR ขั้นสูงและการวินิจฉัย

 3504E ใช้ชุดการวินิจฉัย “E” (Enhanced) เพื่อให้มองเห็นสถานะของวงจรภาคสนามและตัวโมดูลได้อย่างเหนือกว่า

• ระบบสำรองแบบ Triple Modular Redundancy: สัญญาณอินพุตทุกสัญญาณจะถูกแยกส่งไปยังแขนอิสระสามชุด (A, B และ C) โมดูลจะดำเนินการโหวตแบบ 2 จาก 3 (2oo3) ด้วยฮาร์ดแวร์ เพื่อกำหนดสถานะจริงของหน้าสัมผัสภาคสนามก่อนส่งข้อมูลไปยังโปรเซสเซอร์หลัก

• การทดสอบค้างอย่างครอบคลุม: โมดูลจะดำเนินการ ทดสอบค้างทั้งสถานะ ON และ OFF โดยอัตโนมัติ การวินิจฉัยนี้ช่วยยืนยันว่าไม่มีความขัดข้องทำให้วงจรอินพุตค้างอยู่ในสถานะใดสถานะหนึ่ง ซึ่งเป็นข้อกำหนดสำคัญสำหรับลูปความปลอดภัย SIL 3

• การกำหนดค่าแบบความหนาแน่นสูง: ด้วย 64 จุด โมดูลนี้จึงเป็นแบบต่อกระแสตรงและใช้จุดร่วม เหมาะอย่างยิ่งสำหรับการมอนิเตอร์ดิจิทัลขนาดใหญ่ในกรณีที่พื้นที่ติดตั้งภายในตู้เป็นข้อกังวลหลัก

• ช่วงแรงดัน DC กว้าง: รองรับช่วงการทำงาน 20–72 VDC 3504E จึงใช้งานร่วมกับมาตรฐานแหล่งจ่ายไฟอุตสาหกรรมได้หลากหลาย และยังคงทำงานได้อย่างเสถียรแม้แรงดันของแหล่งจ่ายไฟภาคสนามจะผันผวน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

การวินิจฉัย “การทดสอบค้าง” ช่วยเพิ่มความปลอดภัยอย่างไร

 3504E ดำเนินการวินิจฉัยเชิงรุกโดยตรวจสอบชั่วขณะว่าฮาร์ดแวร์อินพุตสามารถเปลี่ยนสถานะได้หรือไม่ วิธีนี้ช่วยตรวจจับความขัดข้องภายในที่อาจยังคง “ซ่อนอยู่” จนกว่าจะเกิดคำสั่งด้านความปลอดภัยจริง ทำให้มั่นใจได้ว่าโมดูลพร้อมตอบสนองต่อเงื่อนไขทริปอยู่เสมอ

รหัสสี “แดงเข้ม” มีความสำคัญอย่างไร

ในระบบนิเวศของ Triconex รหัสสี แดงเข้ม บนแผงด้านหน้าของโมดูลและแผงเทอร์มิเนชันจะระบุว่าโมดูลนี้เป็นอินพุตดิจิทัล 24/48 VDC การใช้รหัสสีทางกายภาพนี้ช่วยป้องกันไม่ให้เจ้าหน้าที่ซ่อมบำรุงเสียบโมดูลผิดประเภทเข้าไปในแชสซีที่มีกระแสไฟอยู่โดยไม่ตั้งใจ

สามารถใช้ 3504E กับวงจรภาคสนาม 48 VDC ได้หรือไม่

ได้ โมดูลนี้รองรับ ช่วง DC ต่อเนื่องตั้งแต่ 20 ถึง 72 VDC จึงใช้งานร่วมกับระบบแบตเตอรี่อุตสาหกรรมและแหล่งจ่ายไฟมาตรฐาน 48 VDC ที่พบได้ทั่วไปในภาคการผลิตไฟฟ้าและสาธารณูปโภคได้อย่างเต็มที่

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• การใช้จุดร่วมและการต่อลงดิน: เนื่องจากทั้ง 64 จุดใช้จุดร่วม ต้องตรวจสอบให้แน่ใจว่าเส้นทางสายกลับภาคสนามมีขนาดเหมาะสมกับกระแสรวมของอินพุตที่ทำงานทั้งหมด ใช้บัสสายกลับร่วมคุณภาพสูงที่แผงเทอร์มิเนชันภายนอก (ETP) เพื่อป้องกันสัญญาณ “หลอน” หรือสัญญาณรบกวนที่เชื่อมข้ามระหว่างช่องสัญญาณ

• การจัดการความร้อน: เนื่องจากมี 64 ช่องสัญญาณที่มีความหนาแน่นสูง 3504E อาจเกิดความร้อนเฉพาะจุดเมื่อจุดส่วนใหญ่อยู่ในสถานะ “ON” ควรเว้นระยะอย่างน้อย 15 ซม. (6 นิ้ว) เหนือและใต้แชสซีเพื่อให้อากาศถ่ายเท และเพื่อให้โมดูลทำงานอยู่ภายในช่วงอุณหภูมิ 0 ถึง 60 องศาเซลเซียส

• การใช้งานฮิสเทรีซิส: ด้วยฮิสเทรีซิสโดยทั่วไปที่ 4 VDC / 7 VDC โมดูลนี้จึงทนต่อสัญญาณ “กระพือ” ได้สูง เมื่อตั้งค่าเซนเซอร์ภาคสนาม ต้องตรวจสอบให้แน่ใจว่าแรงดัน “OFF” ที่ขั้วต่อโมดูลต่ำกว่าเกณฑ์ 4 VDC อย่างมีนัยสำคัญ เพื่อให้การเปลี่ยนสถานะเป็นไปอย่างชัดเจน

ข้อได้เปรียบด้านวิศวกรรมการปฏิบัติงาน

• ความน่าเชื่อถือแบบทนต่อความขัดข้อง: สถาปัตยกรรม TMR ช่วยให้ 3504E ยังคงทำงานได้อย่างถูกต้องแม้ไมโครโปรเซสเซอร์ภายในหรือวงจรแปลงสัญญาณตัวใดตัวหนึ่งจะขัดข้อง ทำให้สามารถกำหนดเวลาบำรุงรักษาในช่วงเวลาทำงานปกติของโรงงานได้

• ความทนทานระดับอุตสาหกรรม: ส่วนประกอบภายในโมดูลได้รับการเคลือบสารป้องกันแบบคอนฟอร์มัล เพื่อทนต่อผลกระทบจากสภาพแวดล้อมที่มีซัลเฟอร์สูงหรือมีความชื้น ซึ่งมักพบในพื้นที่เหมืองแร่และโรงกลั่นน้ำมัน

• การบำรุงรักษาที่ง่ายขึ้น: ในฐานะส่วนประกอบที่สามารถถอดเปลี่ยนขณะระบบทำงาน 3504E จึงสามารถเปลี่ยนได้แบบออนไลน์ โมดูลใหม่จะล้างการวินิจฉัยภายในและซิงโครไนซ์กับระบบที่กำลังทำงานโดยอัตโนมัติ เพื่อให้ฟังก์ชันความปลอดภัยทำงานต่อเนื่องโดยไม่หยุดชะงัก
