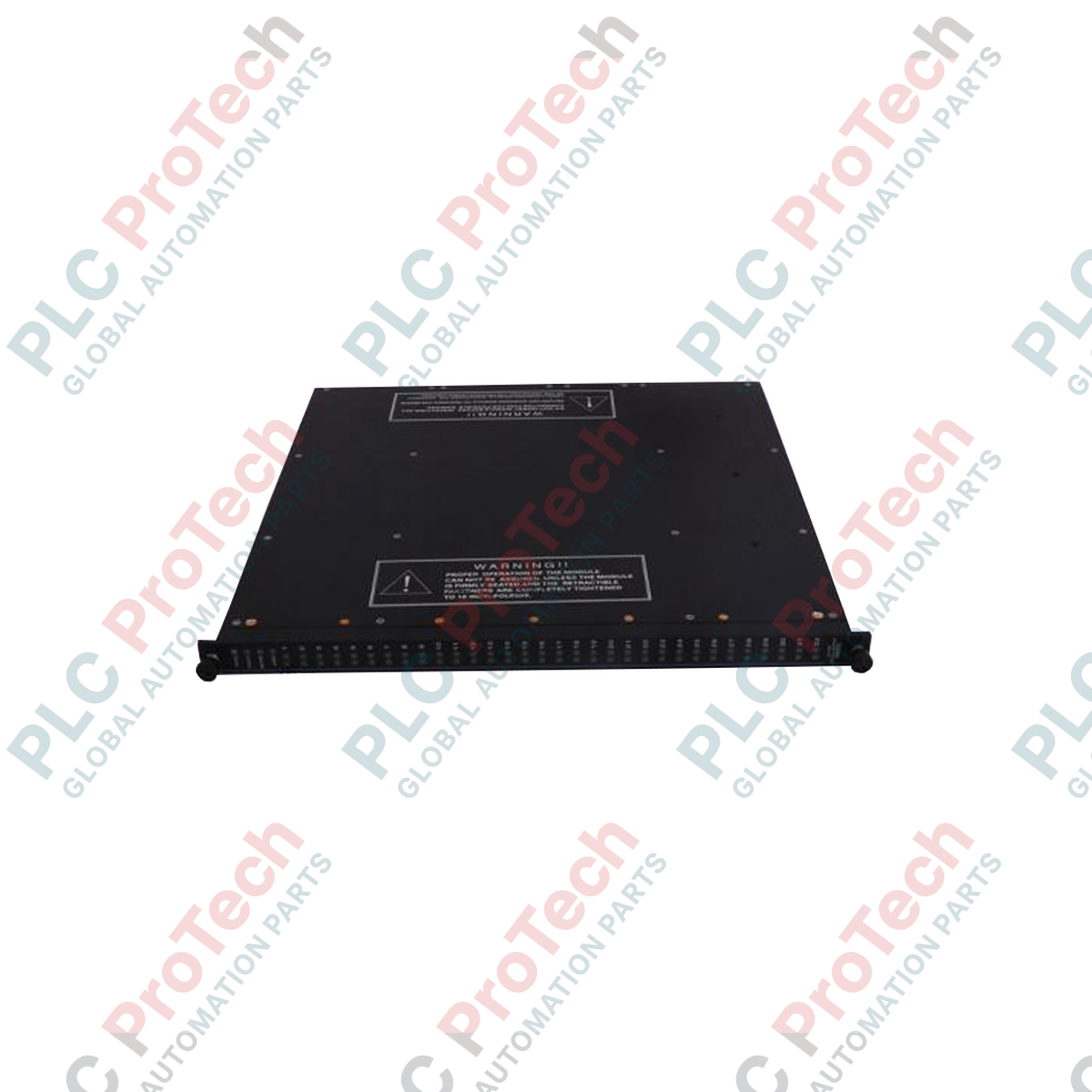

Triconex 3635R โมดูลเอาต์พุตรีเลย์ Tricon แบบ 32 จุด

ภาพรวมผลิตภัณฑ์

3635R (3635R) จาก Triconex คือ โมดูลเอาต์พุตรีเลย์แบบปกติปิด (NC) ความหนาแน่นสูง ซึ่งออกแบบมาสำหรับการใช้งานอินเตอร์โพสแบบไม่ทำซ้ำและไม่สำคัญภายในสภาพแวดล้อมแบบ Triple Modular Redundant (TMR) โดยเฉพาะ ออกแบบมาเพื่อเชื่อมต่อกับอุปกรณ์ภาคสนามที่ต้องใช้การปิดหน้าสัมผัสทางกายภาพแทนการสวิตช์แบบโซลิดสเตต จึงมีการใช้งาน 3635R อย่างแพร่หลายใน โรงกลั่นปิโตรเคมี แท่นขุดเจาะนอกชายฝั่ง และโรงไฟฟ้าพลังความร้อน โมดูลนี้เหมาะอย่างยิ่งสำหรับการขับแผงสัญญาณเตือนและวงจรควบคุมรุ่นเก่าที่ต้องให้ความสำคัญกับการแยกทางไฟฟ้า การผสานระบบวินิจฉัยลูปแบ็กขั้นสูงช่วยให้ 3635R ตรวจสอบสภาพคอยล์รีเลย์อย่างต่อเนื่อง ป้องกัน “ความขัดข้องแบบเงียบ” ในเส้นทางสัญญาณได้อย่างมีประสิทธิภาพ และลดเวลาเฉลี่ยในการซ่อมแซม (MTTR) ระหว่างช่วงบำรุงรักษาที่สำคัญได้อย่างมาก

สถาปัตยกรรมฮาร์ดแวร์ขั้นสูงและลอจิกการโหวต

Triconex 3635R ใช้โครงสร้างลอจิกภายในที่มีเอกลักษณ์เพื่อรักษาความสมบูรณ์ของระบบโดยรวม แม้จะเป็นโมดูลเอาต์พุตที่ไม่ทำซ้ำก็ตาม โมดูลนี้รับคำสั่งเอาต์พุตจากโปรเซสเซอร์หลักทั้งสามตัว สัญญาณเหล่านี้จะถูกโหวตภายในผ่านวงจรลอจิกเสียงข้างมากก่อนสั่งงาน รีเลย์เชิงกล 32 ตัว ซึ่งแตกต่างจากเอาต์พุตดิจิทัลมาตรฐาน 3635R มีหน้าสัมผัสแห้งแบบ ปกติปิด จึงเหมาะสำหรับวงจรแบบปลอดภัยเมื่อขัดข้องที่ต้องคงสถานะปิดไว้เมื่อสูญเสียกำลังลอจิกหรือสัญญาณควบคุม แต่ละจุดมี วงจรลูปแบ็ก เฉพาะสำหรับตรวจสอบสถานะทางกายภาพของสวิตช์รีเลย์ ทำให้ระบบตรวจจับภาวะติดเปิดหรือติดปิดได้แบบเรียลไทม์ หากตรวจพบความขัดข้อง โมดูลจะเปิดใช้งานไฟแสดง FAULT ทันทีและรายงานความผิดปกติไปยังระบบสัญญาณเตือนระดับแชสซี

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับประสิทธิภาพการทำงาน

การกำหนดค่า “ปกติปิด” ใน 3635R มีความสำคัญอย่างไร

3635R ออกแบบมาสำหรับวงจรที่ต้องการให้หน้าสัมผัสปิดเมื่ออยู่ในสถานะไม่จ่ายพลังงานหรือสถานะ “พัก” ซึ่งมีความสำคัญต่ออินเตอร์ล็อกเพื่อความปลอดภัยหรือวงจรสัญญาณเตือนบางประเภทที่สถานะ “เปิด” หมายถึงมีการทริกเกอร์สัญญาณเตือนหรือเกิดความขัดข้อง

3635R รองรับโหลดเหนี่ยวนำ เช่น วาล์วโซลินอยด์ได้หรือไม่

ได้ แต่ต้องใช้ความระมัดระวัง แม้จะรองรับกระแส 2 A แต่โหลดเหนี่ยวนำจะสร้างแรงดันย้อนกลับ ซึ่งอาจทำให้หน้าสัมผัสเชิงกลเสื่อมสภาพ เพื่อยืดอายุการใช้งานให้สูงสุด ขอแนะนำอย่างยิ่งให้ติดตั้งอุปกรณ์ป้องกันภายนอก (ไดโอดสำหรับ DC หรือวงจรลดแรงดันกระชากแบบ RC สำหรับ AC) ที่อุปกรณ์ภาคสนาม

โมดูลนี้สามารถถอดเปลี่ยนขณะระบบทำงานอยู่ได้หรือไม่

ได้ 3635R รองรับฟังก์ชัน Hot-Spare คุณสามารถติดตั้งโมดูลสำรองในสล็อตข้างเคียงเพื่อให้ระบบทำงานต่อเนื่องขณะเปลี่ยนชุดที่ขัดข้องได้ โดยต้องเป็นไปตามเงื่อนไขที่การกำหนดค่าระบบรองรับการจัดการเอาต์พุตรีเลย์แบบสำรอง

แนวทางวิศวกรรมภาคสนามและขั้นตอนการติดตั้ง

• การลดสัญญาณรบกวนจากโหลดเหนี่ยวนำ: เมื่อต้องสวิตช์อุปกรณ์เหนี่ยวนำ ควรติดตั้งอุปกรณ์ป้องกันคร่อมโหลดโดยตรงเสมอ วิธีนี้ช่วยป้องกันการเกิดอาร์กระหว่างหน้าสัมผัสเชิงกลของ 3635R ซึ่งช่วยยืด MTBF (เวลาเฉลี่ยระหว่างความขัดข้อง) ของรีเลย์ภายใน และป้องกันสัญญาณรบกวนทางไฟฟ้าไม่ให้ส่งผลต่อระบบวินิจฉัยลูปแบ็ก

• การเชื่อมต่อแผงเทอร์มิเนชันภายนอก: 3635R ต้องใช้ แผงเทอร์มิเนชันภายนอก (ETP) โดยเฉพาะ ตรวจสอบให้แน่ใจว่าสายอินเทอร์เฟซเสียบเข้าที่อย่างสมบูรณ์และขันสกรูยึดด้วยแรงบิดตามที่กำหนด สายที่เสียบไม่แน่นอาจทำให้เกิดสัญญาณเตือน “Loopback Fault” เท็จ เนื่องจากความต้านทานหน้าสัมผัสเพิ่มขึ้น

• การจัดการกระแสหน้าสัมผัส: ตรวจสอบให้แน่ใจว่าโหลดกระแสรวมของโมดูลไม่เกินขีดจำกัดทางความร้อนของแชสซี แม้แต่ละจุดจะรองรับได้ 2 A แต่การสวิตช์กระแสสูงพร้อมกันทั้ง 32 จุดจำเป็นต้องตรวจสอบการระบายอากาศของตู้ เพื่อรักษาอุณหภูมิโดยรอบให้ต่ำกว่า 60 องศาเซลเซียส

ความทนทานและสมรรถนะสำหรับงานอุตสาหกรรม

Triconex 3635R ผลิตขึ้นเพื่อรองรับสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูงและมีสารเคมีกัดกร่อนรุนแรง รีเลย์เชิงกลของโมดูลได้รับการคัดเลือกให้มีความสมบูรณ์ของหน้าสัมผัสสูง และรองรับการทำงานหลายล้านรอบภายใต้โหลดพิกัด โมดูลนี้มี การแยกจุดต่อจุดที่ 1,500 VDC เพื่อปกป้องแบ็กเพลน TMR จากทรานเชียนต์ทางไฟฟ้าจากฝั่งภาคสนาม การแยกทางกายภาพในระดับสูงนี้ เมื่อรวมกับความสามารถในการคงสถานะ ปกติปิด ขณะไฟฟ้าดับ จึงมอบชั้นการป้องกันที่แข็งแกร่งสำหรับโครงสร้างพื้นฐานอุตสาหกรรมที่ซับซ้อน และช่วยให้สามารถใช้งานร่วมกับระบบความปลอดภัยรุ่นเก่าได้อย่างราบรื่น
