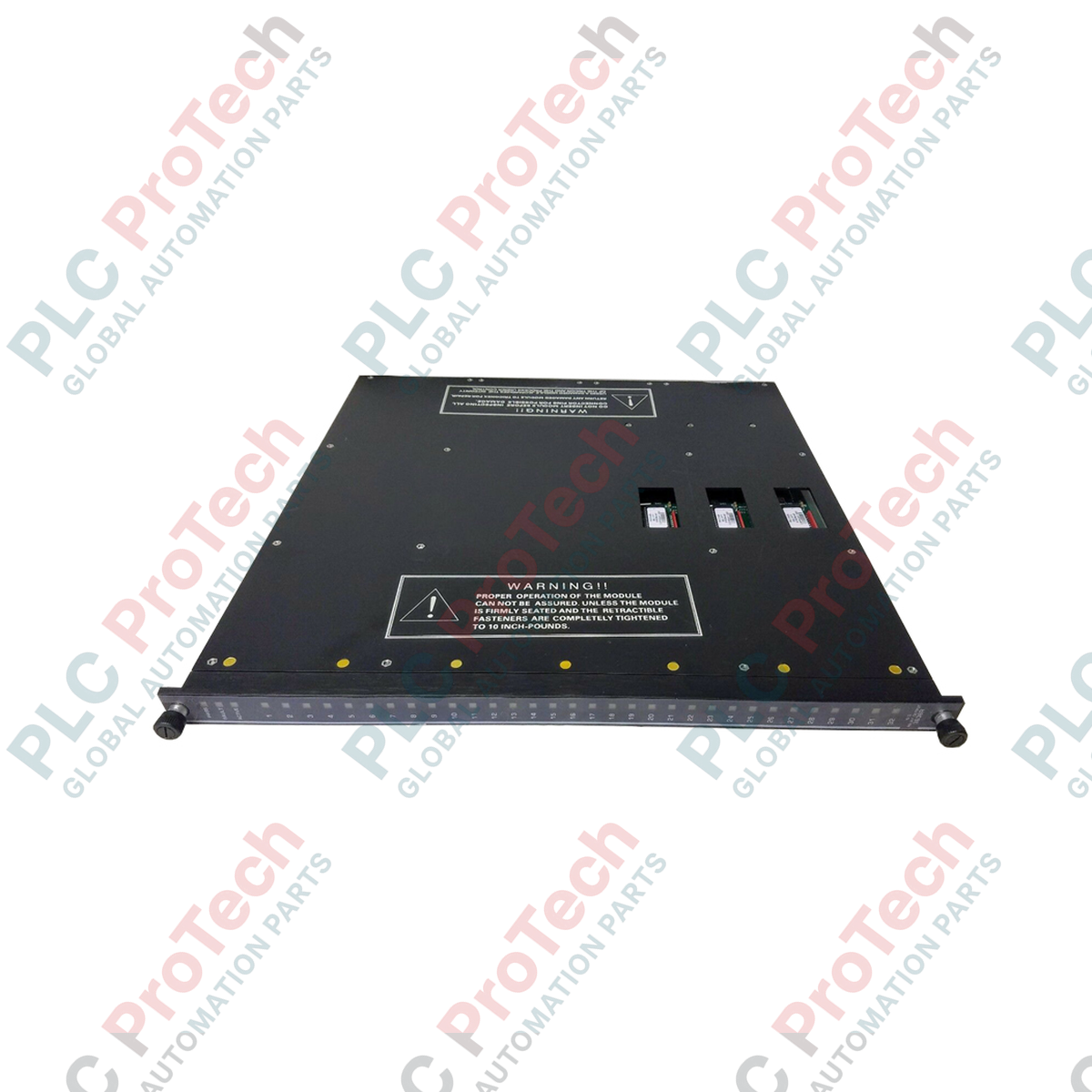

Triconex 3636T โมดูลเอาต์พุตรีเลย์ดิจิทัล

ภาพรวมผลิตภัณฑ์

3636T (3636T) จาก Triconex คือ โมดูลเอาต์พุตรีเลย์ดิจิทัล ความหนาแน่นสูงที่ออกแบบมาเพื่อเชื่อมต่อคอนโทรลเลอร์ Tricon กับอุปกรณ์ภาคสนามที่ไม่สำคัญต่อความปลอดภัย เนื่องจากเป็นโมดูลที่ไม่มีการทำซ้ำสามชุด 3636T จึงทำหน้าที่เป็นสะพานเชื่อมที่สำคัญสำหรับฟังก์ชันเสริมซึ่งไม่รองรับสวิตช์โซลิดสเตตแบบไฮไซด์มาตรฐาน เช่น แผงแสดงสัญญาณเตือน รีเลย์คั่นกลางรุ่นเก่า และหลอดไฟแสดงสัญญาณ แม้เอาต์พุตจะไม่มีการทำซ้ำสามชุด แต่ยังคงรักษาความสมบูรณ์ของระบบในระดับสูงด้วยการรับสัญญาณจากหน่วยประมวลผลหลักทั้งสามหน่วย จากนั้นสัญญาณเหล่านี้จะถูกโหวตภายในก่อนสั่งงานรีเลย์ทั้ง 32 ตัว ในสภาพแวดล้อมอุตสาหกรรม เช่น โรงงานปิโตรเคมีและการไฟฟ้า 3636T มีความสำคัญต่อการส่งสัญญาณและการตรวจสอบรอง เพื่อให้มั่นใจว่าแม้แต่ข้อมูลที่ไม่สำคัญต่อความปลอดภัยก็ได้รับการจัดการด้วยความแม่นยำและการกำกับดูแลด้านการวินิจฉัยตามที่คาดหวังจากระบบ TMR (การทำซ้ำแบบสามโมดูล)

การกำหนดค่าทางเทคนิค (เจาะลึก)

สถาปัตยกรรมฮาร์ดแวร์ของ 3636T มุ่งเน้นความโปร่งใสและการตรวจจับความขัดข้อง ต่างจากโมดูลโซลิดสเตต 3636T ใช้หน้าสัมผัสทางกายภาพแบบ ปกติเปิด (NO) ซึ่งให้การแยกวงจรแบบหน้าสัมผัสแห้งอย่างแท้จริงสำหรับวงจรภาคสนาม คุณสมบัติเด่นคือ วงจรลูปแบ็ก ในแต่ละจุดทั้ง 32 จุด วงจรนี้จะตรวจสอบการทำงานเชิงกลของสวิตช์รีเลย์แต่ละตัวอย่างต่อเนื่อง เพื่อให้มั่นใจว่ารีเลย์ตอบสนองต่อลอจิกที่ผ่านการโหวตอย่างถูกต้อง แม้ในขณะนั้นจะไม่มีโหลดภาคสนามอยู่ก็ตาม หากตรวจพบความไม่สอดคล้องในการวินิจฉัย โมดูลจะเปิดใช้งานไฟแสดง FAULT และสัญญาณเตือนระดับแชสซีทันที ทำให้ทีมบำรุงรักษาสามารถเปลี่ยนหน่วยโดยใช้ความสามารถ สำรองแบบถอดเปลี่ยนขณะทำงาน ที่รองรับได้ โดยไม่รบกวนการทำงานส่วนอื่นของคอนโทรลเลอร์

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

3636T รองรับฟังก์ชันหยุดระบบที่สำคัญต่อความปลอดภัยหรือไม่?

ไม่รองรับ 3636T จัดเป็นโมดูลที่ไม่มีการทำซ้ำสามชุดและมีไว้สำหรับจุดที่ไม่สำคัญ สำหรับฟังก์ชันเครื่องมือวัดเพื่อความปลอดภัย (SIF) ที่ต้องการความสมบูรณ์ระดับ SIL3 ควรใช้โมดูลเอาต์พุตดิจิทัลแบบทำซ้ำสามชุด เช่น 3604 หรือ 3625

จะเกิดอะไรขึ้นหากรีเลย์ตัวเดียวไม่สามารถปิดได้?

3636T มีวงจรลูปแบ็กที่ตรวจสอบสถานะรีเลย์ หากรีเลย์ไม่ทำงานตามคำสั่งที่ผ่านการโหวตจากหน่วยประมวลผลหลัก โมดูลจะเปิดไฟ FAULT หากมีโมดูลสำรองแบบถอดเปลี่ยนขณะทำงาน ระบบจะเปลี่ยนการควบคุมไปยังโมดูลสำรองโดยอัตโนมัติได้

สามารถใช้ 3636T สวิตช์โหลดเหนี่ยวนำสูงได้หรือไม่?

แม้โมดูลจะรองรับพิกัด 2 A แต่โหลดเหนี่ยวนำ เช่น ขดลวดโซลินอยด์ขนาดใหญ่ อาจทำให้เกิดอาร์กข้ามหน้าสัมผัส NO ขอแนะนำอย่างยิ่งให้ใช้อุปกรณ์ลดแรงดันกระชากภายนอก (วงจร RC snubber สำหรับ AC หรือไดโอดสำหรับ DC) เพื่อยืดอายุการใช้งานของรีเลย์เชิงกล

คู่มือวิศวกรรมและการติดตั้ง

• ข้อกำหนดการต่อปลายสายภายนอก: 3636T ต้องใช้ แผงต่อปลายสายภายนอก (ETP) โดยเฉพาะ ตรวจสอบให้แน่ใจว่าสายอินเทอร์เฟซล็อกเข้ากับแบ็กเพลนของ Tricon อย่างแน่นหนา และ ETP ได้รับการต่อลงกราวด์ตามสถาปัตยกรรมการต่อลงกราวด์มาตรฐานของ Triconex เพื่อป้องกันสัญญาณรบกวน EMI ที่ส่งผลต่อการวินิจฉัยด้วยลูปแบ็ก

• ข้อควรพิจารณาด้านความร้อน: แม้โมดูลจะมีพิกัด 0-60 deg C แต่การสวิตช์รีเลย์ทั้ง 32 ตัวด้วยกระแสสูงสุดพร้อมกันจะสร้างความร้อนอย่างมาก ตรวจสอบให้แน่ใจว่าตู้มีการไหลเวียนอากาศโดยไม่มีสิ่งกีดขวาง และมองเห็นไฟ LED PASS และ ACTIVE ได้ระหว่างการตรวจสอบตามกำหนด เพื่อเฝ้าติดตามสภาพของโมดูล

• ขั้นตอนการเปลี่ยนฟิวส์: เอาต์พุตแต่ละจุดได้รับการป้องกันด้วย ฟิวส์ชนิดตัดเร็ว 2.5 A หากเกิดการลัดวงจรในภาคสนาม ฟิวส์จะตัดวงจรเพื่อป้องกันวงจรของโมดูล ต้องตัดไฟภาคสนามที่ ETP ทุกครั้งก่อนเริ่มตรวจสอบสายไฟภาคสนามหรือเปลี่ยนโมดูล

ข้อได้เปรียบด้านวิศวกรรม

3636T โดดเด่นในสภาพแวดล้อมที่การแยกวงจรไฟฟ้ามีความสำคัญสูง ด้วย การแยกจุดแบบจุดต่อจุด 1,500 VDC จึงช่วยป้องกันสัญญาณรบกวนทางไฟฟ้าจากภาคสนามไม่ให้แพร่เข้าสู่แบ็กเพลนลอจิกได้อย่างมีประสิทธิภาพ รหัสสีน้ำเงินเงินช่วยให้ระบุโมดูลได้อย่างรวดเร็วในแร็กที่มีอุปกรณ์หนาแน่น ลดความเสี่ยงจากความผิดพลาดของมนุษย์ระหว่างการบำรุงรักษา นอกจากนี้ ความสามารถในการให้เอาต์พุตแบบหน้าสัมผัสแห้งยังทำให้โมดูลนี้รองรับการใช้งานร่วมกับระบบแสดงสัญญาณเตือนรุ่นเก่าและเครื่องมือวัดเฉพาะทางได้เป็นอย่างดี ซึ่งไม่สามารถรองรับกระแสรั่วไหลที่มักเกิดขึ้นกับโมดูลสวิตช์โซลิดสเตต
