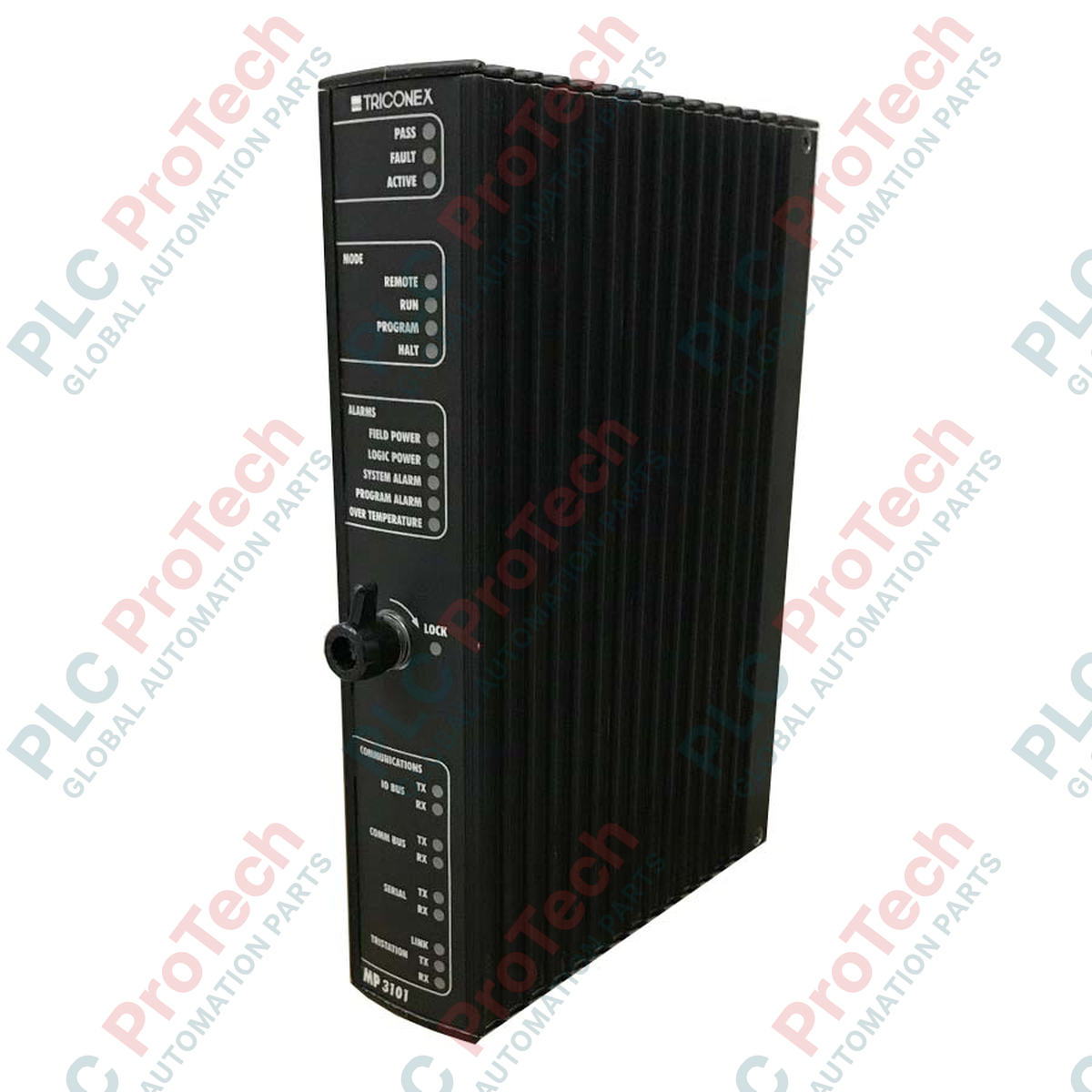

โมดูลโปรเซสเซอร์หลัก Tricon Triconex 3101

ภาพรวม

3101 (3101) คือแกนประมวลผลของระบบ Triconex Tricon Triple Modular Redundant (TMR) โดยได้รับการออกแบบมาโดยเฉพาะสำหรับงานด้านความปลอดภัยของกระบวนการที่ต้องการความพร้อมใช้งานสูง เช่น ระบบหยุดฉุกเฉิน (ESD) ระบบตรวจจับเพลิงไหม้และก๊าซ (F&G) และระบบจัดการหัวเผา (BMS) โมดูลโปรเซสเซอร์หลักนี้ช่วยให้มีเวลาทำงานพร้อมใช้งานสูงสุดในภาคส่วนสำคัญ เช่น การกลั่นน้ำมัน การแปรรูปสารเคมี และการผลิตไฟฟ้า ด้วยการใช้สถาปัตยกรรมการลงคะแนนแบบ 2 ใน 3 ทำให้ 3101 กำจัดจุดขัดข้องจุดเดียว พร้อมมอบการวินิจฉัยอย่างต่อเนื่องและการประมวลผลลอจิกควบคุมที่ทนทานต่อความขัดข้อง เพื่อป้องกันการตัดพลังงานของสถานที่โดยไม่ได้วางแผน

ลอจิกสถาปัตยกรรมขั้นสูง

Triconex 3101 ใช้สถาปัตยกรรมภายในแบบโปรเซสเซอร์คู่ที่ซับซ้อน เพื่อแยกการประมวลผลการควบคุมออกจากการจัดการ I/O Application Processor (SX) ซึ่งขับเคลื่อนด้วยเครื่องยนต์ RISC 32 บิต Motorola MPC860 ทำหน้าที่ประมวลผลอัลกอริทึมควบคุมที่ซับซ้อนและข้อมูล SOE (ลำดับเหตุการณ์) ขณะเดียวกัน Input/Output Processor (IOX) จัดการบัสวินิจฉัยความเร็วสูงและการซิงโครไนซ์โมดูล I/O การแยกส่วนนี้ช่วยให้การประมวลผลลอจิกยังคงมีความแน่นอนด้านเวลา แม้ในช่วงที่มีการรับส่งข้อมูลบนบัสหนาแน่น โมดูลนี้มี Flash PROM ขนาด 6 MB สำหรับจัดเก็บแอปพลิเคชันอย่างปลอดภัย และ DRAM ขนาด 16 MB สำหรับการประมวลผลความเร็วสูง โดยเส้นทางหน่วยความจำที่สำคัญทั้งหมดได้รับการปกป้องด้วยการตรวจสอบ CRC หรือ Byte Parity เพื่อรับประกันความถูกต้องสมบูรณ์ของข้อมูล

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิคที่สำคัญ

โมดูล 3101 จัดการข้อผิดพลาดของหน่วยความจำอย่างไร

โมดูลนี้ใช้กลยุทธ์การตรวจสอบหลายชั้น DRAM ใช้ Byte Parity เพื่อตรวจจับข้อมูลเสียหายระหว่างการทำงาน ขณะที่ Flash PROM และ NVRAM ได้รับการปกป้องด้วยการตรวจสอบ Cyclic Redundancy Check (CRC) หากตรวจพบข้อผิดพลาดของหน่วยความจำ โมดูลจะส่งสัญญาณเตือนการวินิจฉัย และในการกำหนดค่าแบบ TMR โปรเซสเซอร์ที่ยังทำงานปกติจะควบคุมระบบต่อไป

3101 ใช้งานร่วมกับแชสซี Tricon รุ่นเก่าได้หรือไม่

ความเข้ากันได้ขึ้นอยู่กับเวอร์ชันของแบ็กเพลน (บัส) และเวอร์ชันซอฟต์แวร์ TriStation 1131 ที่ใช้งาน โดยทั่วไป 3101 ได้รับการออกแบบมาสำหรับระบบเวอร์ชัน 9.x ผู้ใช้ควรตรวจสอบว่าเฟิร์มแวร์ตรงกับชุด Main Processor ที่มีอยู่ เนื่องจาก MP ทั้งสามตัวในกลุ่ม TMR ต้องเป็นรุ่นเดียวกัน

จะเกิดอะไรขึ้นหากแรงดันไฟฟ้าอินพุตสูงสุดสัมบูรณ์เกินค่าที่กำหนด

โมดูลนี้รองรับแรงดันไฟฟ้าสูงสุด 33 VDC การเกินค่าดังกล่าวอาจทำให้ฮาร์ดแวร์เสื่อมสภาพหรือชุดควบคุมแรงดันไฟเลี้ยงลอจิกภายในเสียหายในทันที ควรตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 24 VDC มีความเสถียรและผ่านการกรองเพื่อลดริปเปิลจาก AC

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• การซิงโครไนซ์โมดูล: เมื่อเปลี่ยนโมดูลในระบบที่กำลังทำงาน ตรวจสอบให้แน่ใจว่า 3101 ทดแทนมีเวอร์ชันเฟิร์มแวร์ที่ถูกต้อง โมดูลจะดำเนินการ "Hot Start" หรือ "Re-education" เพื่อซิงโครไนซ์อิมเมจหน่วยความจำกับ Main Processor ที่กำลังทำงานอยู่อีกสองตัว

• การจัดการความร้อน: จัดให้มีระยะห่างอย่างน้อย 1U ทั้งด้านบนและด้านล่างของแชสซี Tricon เพื่อให้อากาศหมุนเวียนตามธรรมชาติ ในสภาพแวดล้อมที่มีอุณหภูมิสูง (เกิน 50 องศาเซลเซียส) จำเป็นต้องใช้ระบบระบายความร้อนด้วยอากาศแบบบังคับภายในตู้ เพื่อป้องกันข้อผิดพลาดด้านพาริตีของ DRAM ที่เกิดจากความเค้นทางความร้อน

• แนวทางการต่อลงดิน: ตรวจสอบให้แน่ใจว่าแชสซีเชื่อมต่อกับ "Quiet Ground" (Instrument Ground) โดยเฉพาะ หลีกเลี่ยงการใช้เส้นทางต่อลงดินร่วมกับโหลดเหนี่ยวนำสูง เพื่อป้องกันสัญญาณรบกวนของบัสวินิจฉัย HDLC

ข้อได้เปรียบด้านประสิทธิภาพที่ทนทาน

Triconex 3101 สร้างขึ้นเพื่อการใช้งานในภาคอุตสาหกรรมที่ยาวนานในสภาวะรุนแรง โดยมีการออกแบบ PCB แบบเสริมความแข็งแรงที่ทนต่อสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ซึ่งพบได้ทั่วไปบนแท่นคอมเพรสเซอร์และในห้องกังหัน NVRAM ช่วยให้ตัวแปรที่ต้องคงอยู่ เช่น ค่าตั้งและยอดสะสม ยังคงได้รับการเก็บรักษาไว้ระหว่างไฟฟ้าดับโดยไม่ต้องใช้แบตเตอรี่สำรอง ช่วยลดภาระการบำรุงรักษา ความสามารถของโมดูลในการสื่อสารผ่าน บัส HDLC ความเร็ว 2 Mbps ช่วยให้รายงานการวินิจฉัย I/O ได้แบบเรียลไทม์ ทำให้วิศวกรสามารถระบุเซนเซอร์ที่ผิดปกติได้ก่อนที่จะส่งผลกระทบต่อความปลอดภัยของกระบวนการ
