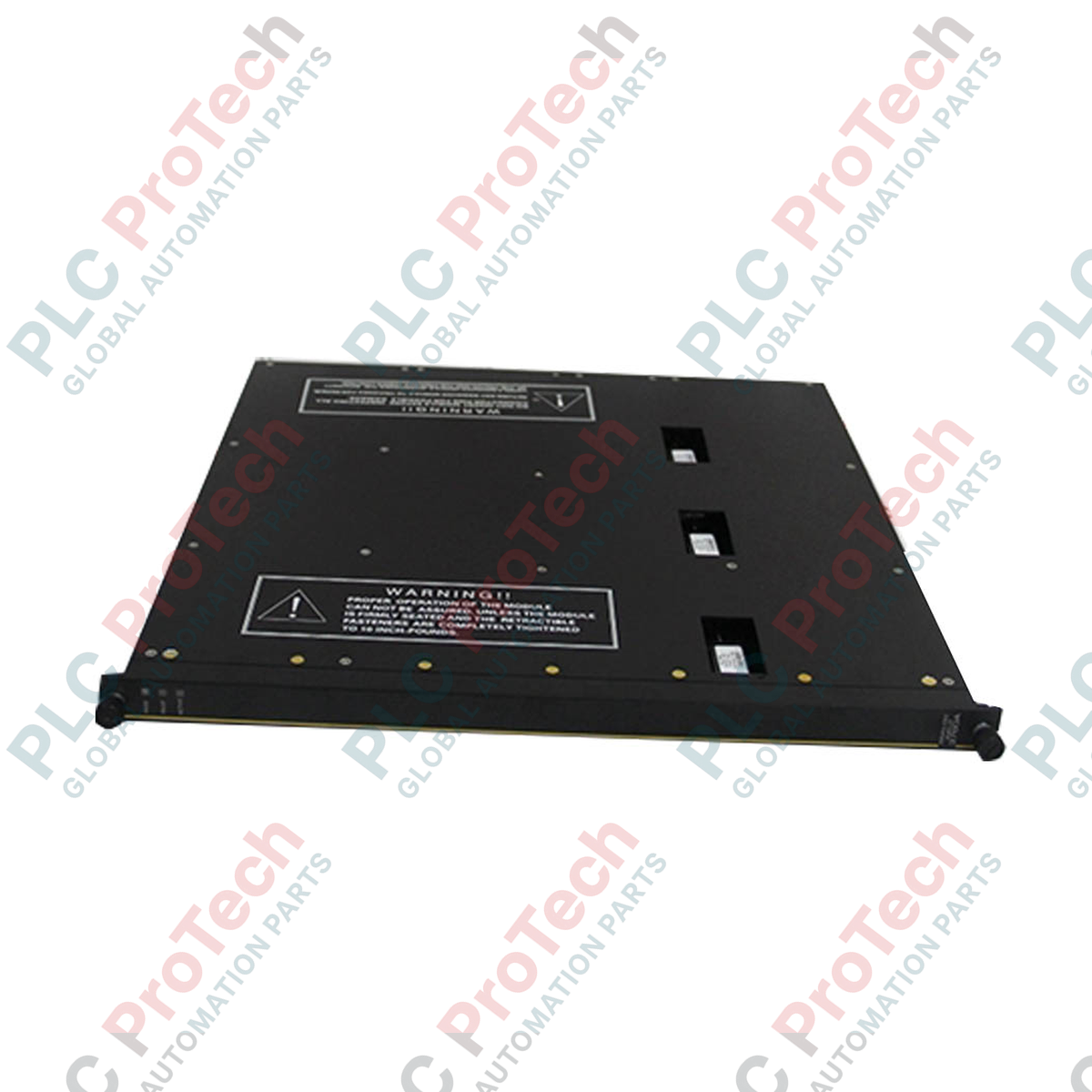

โมดูลสื่อสาร Triconex 5201 TriPak

ภาพรวม

Triconex 5201 (5201) เป็น โมดูลสื่อสาร TriPak เฉพาะทางที่ออกแบบมาสำหรับการแลกเปลี่ยนข้อมูลที่มีความสมบูรณ์สูงภายในระบบ Triconex Triple Modular Redundancy (TMR) โมดูลนี้เป็นองค์ประกอบสำคัญสำหรับการเชื่อมต่อระบบ โดยช่วยให้คอนโทรลเลอร์ TriPak ติดต่อกับเวิร์กสเตชันภายนอก ระบบควบคุมแบบกระจาย (DCS) และอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) 5201 ได้รับการออกแบบสำหรับการใช้งานที่มีความสำคัญต่อภารกิจใน สถานี LNG การแปรรูปสารเคมี และระบบความปลอดภัยของโรงไฟฟ้านิวเคลียร์ จึงช่วยให้ส่งข้อมูลวินิจฉัยและตัวแปรกระบวนการได้ด้วยความน่าเชื่อถือในระดับสูงสุด สถาปัตยกรรมที่แข็งแกร่งของโมดูลนี้สร้างขึ้นโดยเฉพาะเพื่อขจัดคอขวดด้านการสื่อสาร พร้อมรักษามาตรฐานการรับรองความปลอดภัยที่เข้มงวดซึ่งจำเป็นสำหรับสภาพแวดล้อมที่ได้รับการจัดระดับ SIL

สถาปัตยกรรมระบบและการผสานรวม

โมดูล 5201 TriPak ทำหน้าที่เป็นสะพานเชื่อมระหว่างประสิทธิภาพการประมวลผล TMR ภายในกับเครือข่ายตรวจสอบภายนอก รูปทรงกะทัดรัดของโมดูลอาจดูไม่สอดคล้องกับความสามารถที่แท้จริง เนื่องจากภายในบรรจุวงจรความเร็วสูงที่รองรับแพ็กเก็ตข้อมูลหนาแน่นได้โดยไม่กระทบต่อเวลาสแกนของตัวประมวลผลความปลอดภัยหลัก

• ความสอดคล้องของ TMR: โมดูลได้รับการออกแบบให้ทำงานร่วมกับตรรกะการลงคะแนนของ Triconex ได้อย่างราบรื่น เพื่อให้มั่นใจว่าความล้มเหลวด้านการสื่อสารจะไม่แพร่เข้าสู่วงจรควบคุมความปลอดภัย

• การป้องกันทางกายภาพ: ตัวโมดูลอยู่ในโครงหุ้มที่แข็งแกร่ง ซึ่งช่วยระบายความร้อนได้แม้มีการจัดวางอุปกรณ์อิเล็กทรอนิกส์ความหนาแน่นสูง จึงรับประกันประสิทธิภาพการทำงานที่เสถียรในห้องอุปกรณ์ที่ไม่มีการควบคุมสภาพอากาศ

• ความละเอียดของการวินิจฉัย: โมดูลส่งข้อมูลป้อนกลับอย่างละเอียดไปยังซอฟต์แวร์ TriStation ช่วยให้วิศวกรตรวจสอบสถานะการเชื่อมต่อ การสูญหายของแพ็กเก็ต และสถานะพอร์ตได้แบบเรียลไทม์

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

หน้าที่หลักของ 5201 ในระบบ TriPak คืออะไร?

5201 ทำหน้าที่จัดเตรียมชั้นกายภาพของการสื่อสารและการประมวลผลโปรโตคอลที่จำเป็นสำหรับเชื่อมต่อคอนโทรลเลอร์ TriPak กับเครือข่ายภายนอกที่ใช้ Modbus หรือ Ethernet โดยทำหน้าที่แปลงข้อมูลระบบภายในให้อยู่ในรูปแบบที่อุปกรณ์ตรวจสอบภายนอกสามารถอ่านได้

มีข้อกำหนดเฉพาะสำหรับการติดตั้งโมดูล 5201 หรือไม่?

มี เนื่องจากโมดูลมีน้ำหนัก 5.0 กก. จึงต้องติดตั้งให้แน่นหนาในช่องเฉพาะของแชสซี TriPak ตรวจสอบให้แน่ใจว่าสกรูล็อกขันแน่นด้วยมือ เพื่อป้องกันสัญญาณรบกวนที่เกิดจากการสั่นสะเทือน ซึ่งมักพบในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูง เช่น สถานีคอมเพรสเซอร์

ฉันจะแก้ไขปัญหาสถานะ "Comm Fail" บนโมดูลนี้ได้อย่างไร?

ขั้นแรก ให้ตรวจสอบความสมบูรณ์ของสายเคเบิลภายนอก หากลิงก์ทางกายภาพยังคงทำงานได้ดี ให้ตรวจสอบบันทึกการวินิจฉัยของ TriStation เพื่อดูว่าโมดูลถูกนำออกจากระบบโดยตัวประมวลผล TMR เนื่องจากข้อผิดพลาดของเช็กซัมหรือฮาร์ดแวร์ภายในไม่ตรงกันหรือไม่

คู่มือวิศวกรรมและการติดตั้ง

• การต่อลงดินของแชสซี: ตรวจสอบให้แน่ใจว่าแชสซี TriPak เชื่อมต่อกับระบบกราวด์เครื่องมือเฉพาะอย่างเหมาะสม เนื่องจาก 5201 รองรับข้อมูลความเร็วสูง ลูปกราวด์ใด ๆ อาจทำให้เกิดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ส่งผลให้การสื่อสารขาดหายเป็นช่วง ๆ หรือแพ็กเก็ตข้อมูลเสียหาย

• ระยะห่างและการระบายความร้อน: เว้นระยะห่างในแนวตั้งอย่างน้อย 50 มม. เหนือและใต้โมดูล เพื่อให้อากาศหมุนเวียนตามธรรมชาติ แม้โมดูลจะรองรับอุณหภูมิได้ถึง 60 องศาเซลเซียส แต่การสะสมความร้อนมากเกินไปในตู้ที่คับแคบอาจเร่งการเสื่อมสภาพของตัวเก็บประจุอิเล็กโทรไลต์ภายในโมดูล

• ขั้นตอนการถอดเปลี่ยนขณะระบบทำงาน: แม้โดยทั่วไปโมดูล Triconex จะได้รับการออกแบบให้เปลี่ยนขณะระบบออนไลน์ได้ แต่ควรตรวจสอบสถานะ "Active" ของโมดูลสำรองที่ทำงานเป็นคู่กันก่อนถอด 5201 ออกเสมอ ตรวจสอบให้แน่ใจว่าระบบอยู่ใน "Steady State" ก่อนเริ่มเปลี่ยนโมดูล เพื่อป้องกันการหยุดชะงักของบัสที่ไม่คาดคิด

ข้อได้เปรียบทางวิศวกรรม

Triconex 5201 โดดเด่นด้วยความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) และความทนทานต่อสัญญาณรบกวนความถี่สูงในระดับยอดเยี่ยม แตกต่างจากการ์ดสื่อสารเชิงพาณิชย์ทั่วไป 5201 ผลิตด้วยชิ้นส่วนเกรดอุตสาหกรรมที่ทนต่อแรงดันไฟฟ้าชั่วขณะและแรงดันกระชากซึ่งมักเกิดขึ้นในโครงข่ายไฟฟ้าอุตสาหกรรมขนาดใหญ่ น้ำหนักขนส่ง 7.5 กก. สะท้อนถึงการป้องกันแบบมีชิลด์อย่างแน่นหนาและวัสดุก่อสร้างคุณภาพสูงที่ใช้เพื่อให้มีอายุการใช้งานยาวนานกว่า 20 ปีในการทำงานต่อเนื่องตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์
