TSXPBSCA100 Schneider Modicon Quantum สายเคเบิล Profibus DP ยาว 100 ม.

ภาพรวมผลิตภัณฑ์

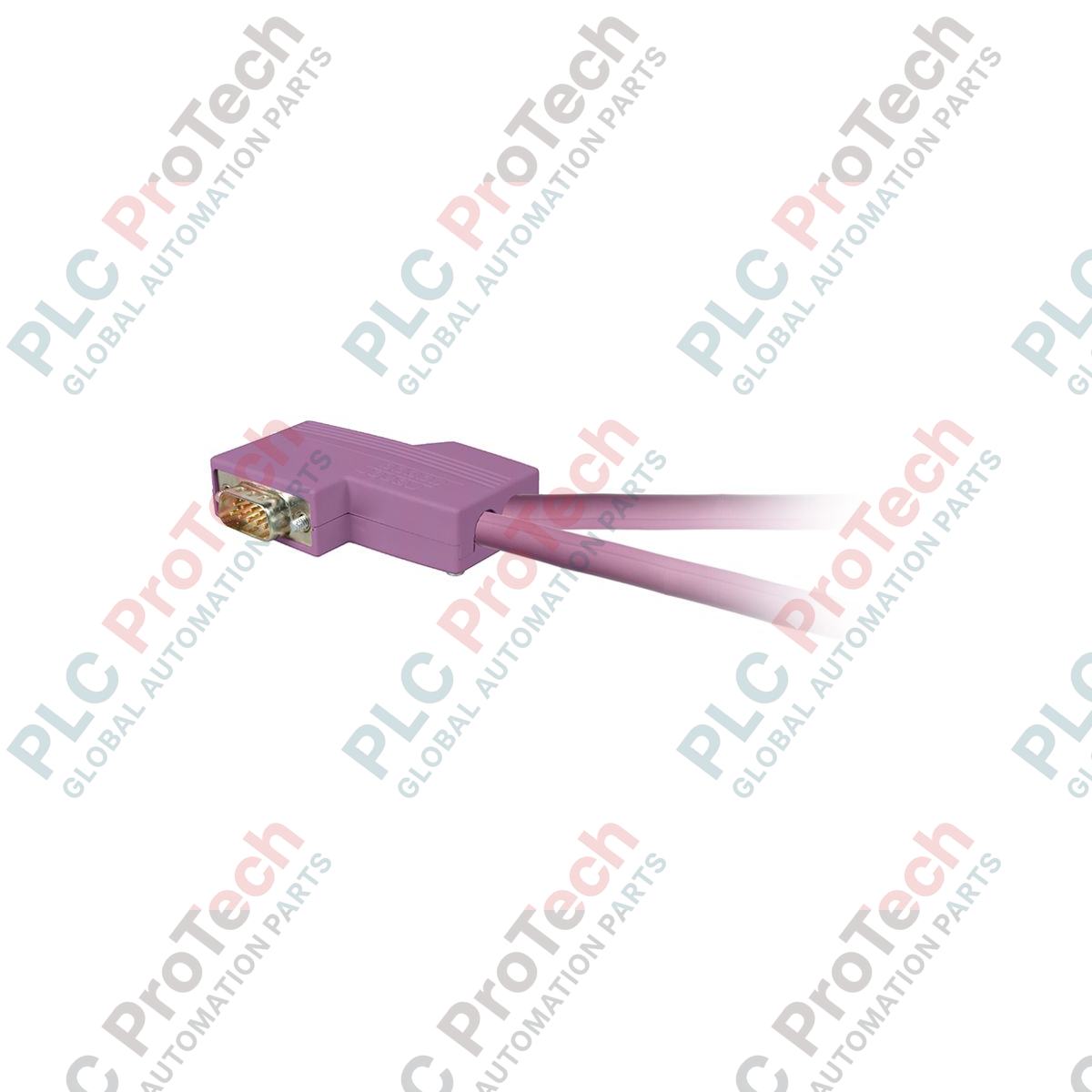

 TSXPBSCA100 (TSXPBSCA100) เป็นสายสื่อสาร Profibus DP ระดับพรีเมียมที่ออกแบบทางวิศวกรรมสำหรับการส่งข้อมูลความเร็วสูงภายในแพลตฟอร์มระบบอัตโนมัติ Schneider Electric Modicon Quantum และ Premium สายแบบม้วนยาว 100 ม. (328 ฟุต) นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อรองรับการเชื่อมต่อที่มีความเสถียรระหว่างโมดูล Profibus มาสเตอร์/สเลฟและอุปกรณ์ภาคสนามในสถาปัตยกรรม I/O แบบกระจาย สายนี้ถูกใช้อย่างแพร่หลายในภาคอุตสาหกรรมขนาดใหญ่ เช่น ระบบบำบัดน้ำและน้ำเสีย การประกอบยานยนต์ และกระบวนการทางเคมี โดย TSXPBSCA100 ช่วยให้การสื่อสารมีความหน่วงต่ำในระยะทางไกล โครงสร้างชีลด์ระดับอุตสาหกรรมมีความสำคัญต่อการรักษาความสมบูรณ์ของสัญญาณในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) สูง ช่วยป้องกันการสูญหายของแพ็กเก็ตข้อมูลและลดเวลาหยุดทำงานของระบบที่เกี่ยวข้องกับเครือข่ายได้อย่างมีประสิทธิภาพ

การกำหนดค่าทางเทคนิค

 TSXPBSCA100 เป็นสายคู่แกนเฉพาะทางที่ใช้พื้นฐาน RS-485 และปรับให้เหมาะสมสำหรับโปรโตคอล Profibus DP (Decentralized Periphery) โครงสร้างภายในประกอบด้วยตัวนำทองแดงความบริสุทธิ์สูงที่ได้รับการปกป้องด้วยชีลด์ถักความหนาแน่นสูงและฟอยล์หุ้ม ให้การป้องกันสองชั้นจากสัญญาณรบกวนความถี่สูงและแรงดันไฟฟ้าชั่วขณะ แจ็กเก็ตภายนอกทำจากสารประกอบที่ทนทานและหน่วงการลามไฟ สามารถทนต่อสภาพการใช้งานในรางและท่อร้อยสายไฟอุตสาหกรรม สายนี้ออกแบบมาให้ใช้กับคอนเน็กเตอร์ Profibus แบบ D-Sub 9 พินมาตรฐาน และรองรับความเร็วการส่งข้อมูลสูงสุด 12 Mbps ความยาว 100 ม. ให้ความยืดหยุ่นสำหรับผังโรงงานขนาดใหญ่ ทำให้สามารถจัดวางจุดต่อ I/O ระยะไกลได้อย่างเหมาะสมโดยไม่ต้องใช้รีพีตเตอร์บ่อยครั้ง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

สาย TSXPBSCA100 สามารถใช้กับทั้ง Profibus DP และ Profibus PA ได้หรือไม่?

สายนี้ได้รับการปรับให้เหมาะสมสำหรับ Profibus DP (RS-485) โดยเฉพาะ แม้ว่าชั้นกายภาพของ Profibus PA จะแตกต่างกัน (Manchester Bus Powered) แต่ TSXPBSCA100 เป็นมาตรฐานสำหรับการสื่อสาร DP ความเร็วสูงระหว่าง PLC และอุปกรณ์ต่าง ๆ เช่น ไดรฟ์ปรับความเร็วหรือ I/O ระยะไกล

จำเป็นต้องใช้คอนเน็กเตอร์เฉพาะกับสายม้วนยาว 100 ม. นี้หรือไม่?

ใช่ เพื่อความน่าเชื่อถือในงานอุตสาหกรรม ขอแนะนำให้ใช้คอนเน็กเตอร์ Profibus รุ่น Schneider Electric 490NAE91102 หรือรุ่นเทียบเท่า คอนเน็กเตอร์เหล่านี้มีตัวต้านทานเทอร์มิเนชันที่จำเป็นสำหรับปลายทางกายภาพของเซกเมนต์เครือข่าย

ความยาวเซกเมนต์สูงสุดที่สายนี้รองรับที่ความเร็ว 1.5 Mbps คือเท่าใด?

ตามมาตรฐาน Profibus เซกเมนต์เดี่ยวที่ใช้สายคุณภาพสูงประเภทนี้สามารถมีความยาวได้สูงสุด 200 ม. ที่ความเร็ว 1.5 Mbps สำหรับความเร็วเต็มที่ 12 Mbps โดยทั่วไปความยาวเซกเมนต์ไม่ควรเกิน 100 ม. หากไม่มีรีพีตเตอร์

คู่มือวิศวกรรมและการติดตั้ง

• รัศมีการดัดโค้งขั้นต่ำ: ระหว่างการติดตั้ง ต้องปฏิบัติตามรัศมีการดัดโค้งขั้นต่ำอย่างเคร่งครัดไม่น้อยกว่า 75 มม. การหักงอหรือดัด TSXPBSCA100 มากเกินไปอาจทำให้ไดอิเล็กทริกภายในและรูปทรงของชีลด์เสียรูป ส่งผลให้เกิดอิมพีแดนซ์ไม่ตรงกันและการสะท้อนของสัญญาณ ซึ่งทำให้เกิดข้อผิดพลาดของบัสเป็นระยะ

• ความต่อเนื่องของชีลด์: เมื่อลอกสายเพื่อประกอบคอนเน็กเตอร์ ตรวจสอบให้แน่ใจว่าชีลด์ถักสัมผัสกับตัวเรือนโลหะของคอนเน็กเตอร์ Profibus ครบ 360 องศา เพื่อให้มีทางต่อลงกราวด์อย่างต่อเนื่องสำหรับสัญญาณรบกวนที่เหนี่ยวนำ ซึ่งมีความสำคัญอย่างยิ่งต่ออัตราการส่งข้อมูลความเร็วสูง 12 Mbps

• การแยกจากสายไฟกำลัง: เพื่อหลีกเลี่ยงการเหนี่ยวนำร่วม ควรรักษาระยะห่างขั้นต่ำ 20 ซม. ระหว่าง TSXPBSCA100 กับสายไฟ AC (มากกว่า 230V) หากสายสื่อสารต้องตัดผ่านสายไฟกำลัง ควรตัดผ่านในมุม 90 องศา

• การตรวจสอบเทอร์มิเนชัน: ตรวจสอบเสมอว่าสวิตช์เทอร์มิเนชันบนคอนเน็กเตอร์ที่โหนดกายภาพแรกและสุดท้ายของเซกเมนต์ยาว 100 ม. ตั้งอยู่ที่ตำแหน่ง "ON" ส่วนโหนดกลางต้องตั้งสวิตช์เทอร์มิเนชันไว้ที่ "OFF" เพื่อป้องกันการลดทอนของสัญญาณ
