ภาพรวมผลิตภัณฑ์

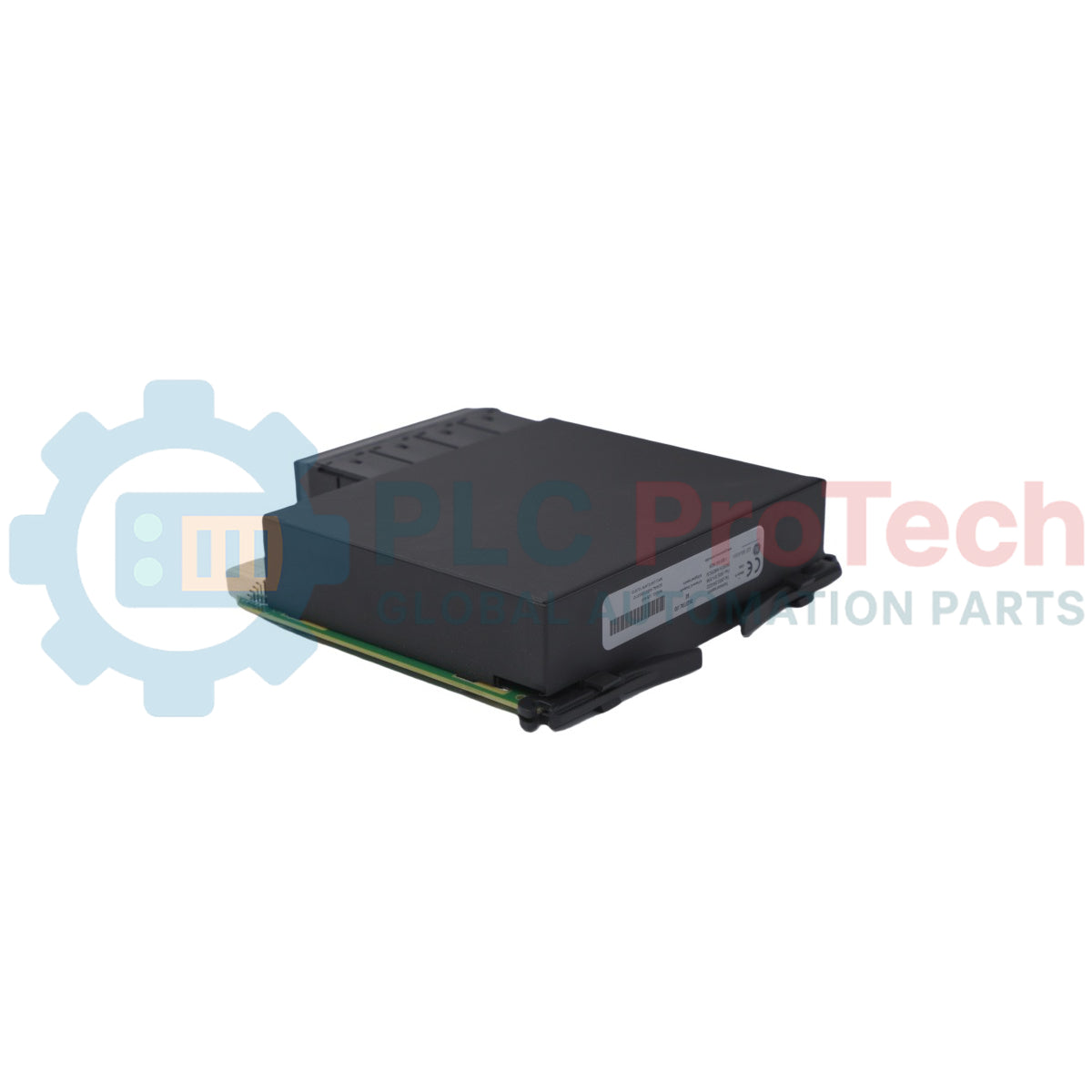

โมดูล I/O ดิจิทัล GE Multilin UR6EV ทำหน้าที่เป็นสะพานเชื่อมสำคัญระหว่างอุปกรณ์ภาคสนามจริงกับลอจิกอันซับซ้อนของรีเลย์ Universal Relay (UR) ซีรีส์ โมดูลนี้เพิ่มขีดความสามารถให้แพลตฟอร์มป้องกันและควบคุม เช่น C60, G60 หรือ D60 ด้วยการตรวจสอบสัญญาณดิจิทัลความหนาแน่นสูงและความเร็วสูง พร้อมการประมวลผลคำสั่งอย่างรวดเร็ว โดยรับสัญญาณสถานะแบบเรียลไทม์จากเบรกเกอร์ สวิตช์ และเซนเซอร์ ขณะเดียวกันก็ส่งคำสั่งเอาต์พุตอย่างรวดเร็วเพื่อช่วยรักษาเสถียรภาพของระบบไฟฟ้า UR6EV ได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่มีความต้องการสูงของสถานีไฟฟ้าย่อยและโรงงานอุตสาหกรรมขนาดใหญ่ โดยยังคงรักษาความสมบูรณ์ของสัญญาณได้อย่างยอดเยี่ยมแม้มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าเข้มข้น การผสานรวมโมดูลนี้ช่วยลดความซับซ้อนของโครงสร้างการเดินสายและเพิ่มความน่าเชื่อถือโดยรวมของระบบจัดการพลังงานอัตโนมัติ

ข้อได้เปรียบทางเทคนิคหลัก

การประมวลผลสัญญาณความเร็วสูง

UR6EV ใช้การกรองสัญญาณด้วยฮาร์ดแวร์ขั้นสูงและการสุ่มตัวอย่างความถี่สูงเพื่อตรวจจับการเปลี่ยนแปลงสถานะภายในระดับไมโครวินาที สถาปัตยกรรมนี้ช่วยกำจัดสัญญาณรบกวนจากการเด้งของหน้าสัมผัส พร้อมรับประกันว่าสัญญาณทริปหรือสัญญาณปิดวงจรที่สำคัญจะไปถึงโปรเซสเซอร์กลางโดยไม่มีความหน่วง

การแยกวงจรแบบกัลวานิกและความทนทาน

แต่ละช่องสัญญาณมีการแยกวงจรแบบกัลวานิกอย่างครอบคลุม เพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ภายในรีเลย์ที่มีความละเอียดอ่อนจากแรงดันกระชากภายนอกและกราวด์ลูป โมดูลสามารถทนต่อแรงดันไฟฟ้าชั่วขณะที่พบได้ทั่วไปในสภาพแวดล้อมการสวิตช์แรงดันสูง โดยเป็นไปตามมาตรฐานการป้องกันที่เข้มงวดของ IEEE และ IEC

การผสานรวมกับแพลตฟอร์มอย่างราบรื่น

ในฐานะส่วนประกอบโดยตรงของตระกูล Multilin UR, UR6EV รองรับการระบุอุปกรณ์แบบ "Plug-and-Play" เฟิร์มแวร์ของรีเลย์จะตรวจหาโมดูลโดยอัตโนมัติเมื่อเสียบเข้าที่ ช่วยให้วิศวกรกำหนดแมปจุด I/O ได้โดยตรงภายในสภาพแวดล้อมซอฟต์แวร์ EnerVista โดยไม่ต้องกำหนดค่าไดรเวอร์ด้วยตนเองที่ซับซ้อน

ข้อมูลจำเพาะทางเทคนิค

คู่มือการติดตั้งและบำรุงรักษา

การขันแรงบิดขั้วต่อและการเดินสาย

ยึดการเชื่อมต่อทั้งหมดด้วยหางปลาวงแหวนคุณภาพสูงเพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือน ขันสกรูขั้วต่อด้านหลังด้วยแรงบิด 0.5 ถึง 0.8 Nm (4.4 ถึง 7.1 in-lb) ใช้สายเคเบิลคู่บิดเกลียวมีชีลด์ (STP) สำหรับอินพุตดิจิทัลที่เดินเป็นระยะทางไกลผ่านบริเวณที่มีสัญญาณรบกวนสูง เพื่อรักษาความบริสุทธิ์ของสัญญาณ

การกำหนดค่าเกณฑ์

ตรวจสอบการตั้งค่าแรงดัน "Pick-up" และ "Drop-out" ภายในการตั้งค่ารีเลย์ก่อนเริ่มใช้งาน สำหรับระบบแบตเตอรี่สถานีไฟฟ้า 125V DC ควรตรวจสอบให้แน่ใจว่าเกณฑ์ทริกเกอร์อยู่สูงกว่า 70V DC เพื่อป้องกันการทริกเกอร์ผิดพลาดที่เกิดจากแรงดันเหนี่ยวนำหรือความผิดปกติของกราวด์แบตเตอรี่

ขั้นตอนการถอดเปลี่ยนขณะจ่ายไฟ

แม้แชสซี UR จะรองรับการติดตั้งแบบโมดูลาร์ แต่ควรตัดไฟภาคสนามภายนอกของโมดูลที่ต้องการออกก่อนถอดทุกครั้ง ตรวจสอบขั้วต่อแบ็กเพลนว่าปราศจากฝุ่นและไม่มีพินงอก่อนเสียบ UR6EV เข้าในช่องที่กำหนด เพื่อป้องกันความเสียหายต่อฮาร์ดแวร์

ข้อได้เปรียบทางวิศวกรรม

โมดูล UR6EV ทำงานได้อย่างโดดเด่นในสภาพอากาศอุตสาหกรรมรุนแรง ซึ่งความผันผวนของอุณหภูมิและการสัมผัสสารเคมีอาจทำให้อุปกรณ์อิเล็กทรอนิกส์ทั่วไปเสื่อมสภาพ วงจรที่เสริมความแข็งแกร่งช่วยให้มีค่า MTBF (เวลาเฉลี่ยระหว่างความขัดข้อง) สูงในสถานีไฟฟ้าย่อยห่างไกล ด้วยการใช้ UR6EV วิศวกรจะได้อินเทอร์เฟซที่ทำงานร่วมกับ Turbine Supervisory Instrumentation (TSI) และระบบควบคุมแบบกระจาย (DCS) ได้อย่างราบรื่น สร้างสภาพแวดล้อมข้อมูลแบบรวมศูนย์ที่ช่วยลดเวลาในการแก้ไขปัญหาและลดระยะเวลาหยุดทำงาน

คำถามที่พบบ่อยทางเทคนิค

Q1: UR6EV สามารถทำงานกับสัญญาณอินพุตทั้ง AC และ DC ได้หรือไม่?

A1: UR6EV มุ่งเน้นการใช้งานกับวงจรควบคุม DC ซึ่งพบได้ทั่วไปในสถานีไฟฟ้าย่อยเป็นหลัก แม้จะตรวจจับสัญญาณ AC บางประเภทได้ แต่ต้องตรวจสอบว่าแรงดัน AC สูงสุดไม่เกินเกณฑ์ DC ที่กำหนด เพื่อให้การตรวจจับลอจิก "เปิด/ปิด" มีความสม่ำเสมอ

Q2: โมดูลจัดการกับการเด้งของหน้าสัมผัสจากสวิตช์กลรุ่นเก่าอย่างไร?

A2: โมดูลมี "เวลา Debounce" ที่ตั้งโปรแกรมได้ในซอฟต์แวร์รีเลย์ ช่วยให้ระบบเพิกเฉยต่อการเปลี่ยนแปลงอย่างรวดเร็วและไม่เสถียร และลงทะเบียนการเปลี่ยนสถานะก็ต่อเมื่อสัญญาณคงที่ตามระยะเวลาที่กำหนด (เช่น 2ms ถึง 8ms)

Q3: UR6EV ใช้งานร่วมกับ Multilin UR ทุกรุ่นได้หรือไม่?

A3: UR6EV ใช้งานร่วมกับฮาร์ดแวร์ UR เวอร์ชัน 5.x ขึ้นไปได้ สำหรับเฟรมรุ่นเก่า (เวอร์ชัน 3.x หรือ 4.x) อาจต้องอัปเดตเฟิร์มแวร์ของ CPU หรือแบ็กเพลนเพื่อให้ระบบตรวจจับการแมป I/O ที่ขยายเพิ่มเติม

Q4: ระยะสูงสุดสำหรับการเดินสายอินพุตดิจิทัลคือเท่าใด?

A4: แม้โมดูลจะมีความไวสูง แต่แนะนำให้จำกัดระยะการเดินสายที่ไม่มีชีลด์ไว้ที่ 300 เมตร สำหรับระยะทางที่เกินกว่านี้ ควรใช้รีเลย์คั่นกลางหรือสายเคเบิลมีชีลด์เพื่อลดผลกระทบจากการคัปปลิงเชิงความจุของสายไฟข้างเคียง
