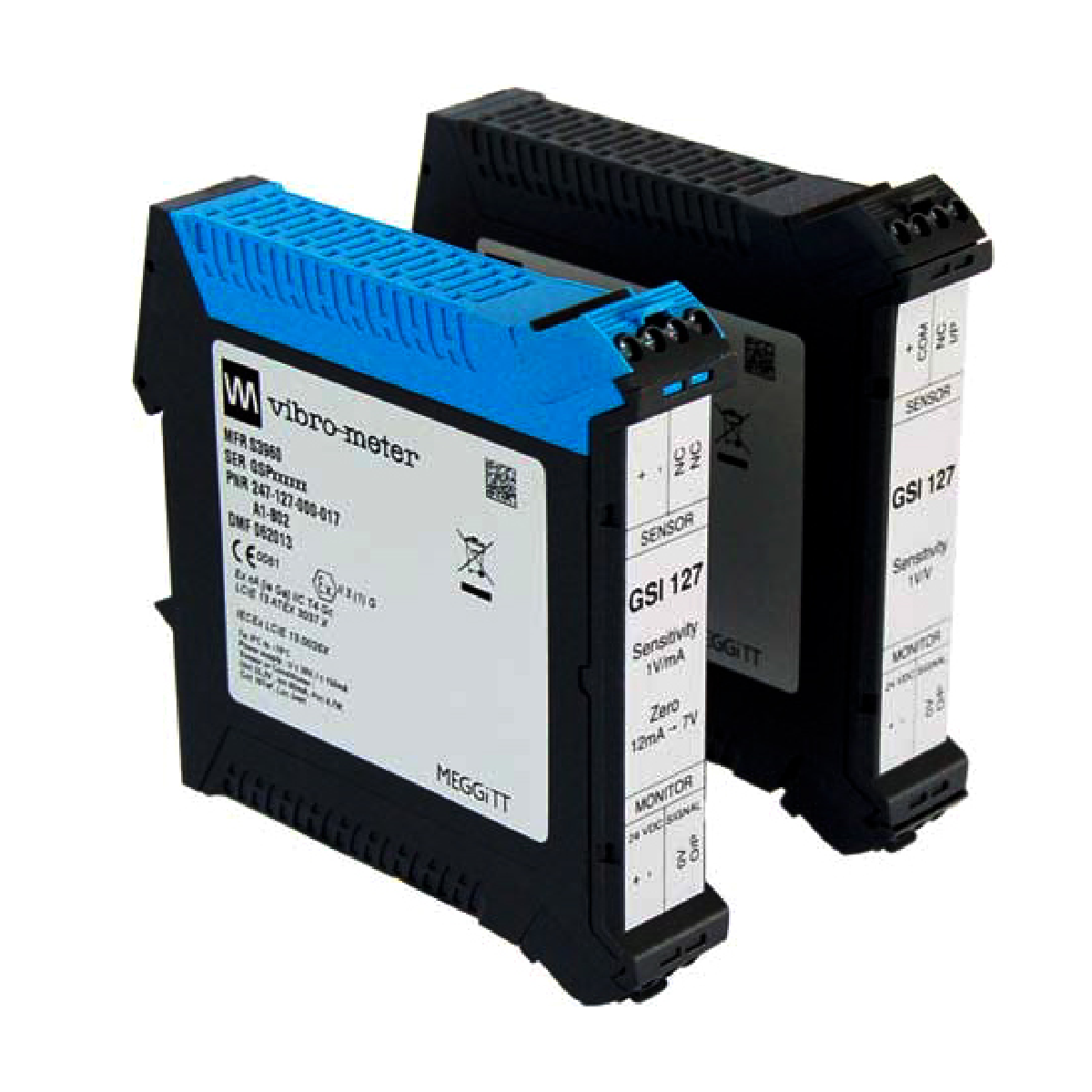

GSI127 244-127-000-017 A1-B02 เป็นยูนิตแยกทางไฟฟ้าแบบกัลวานิกประสิทธิภาพสูงที่ออกแบบมาสำหรับการแยกทางไฟฟ้าและการปรับสภาพสัญญาณภายในสายโซ่ตรวจติดตามการสั่นสะเทือนของเครื่องจักรอุตสาหกรรม ยูนิตนี้ทำหน้าที่เป็นจุดเชื่อมต่อเพื่อป้องกันและรักษาความสมบูรณ์ของสัญญาณระหว่างเซ็นเซอร์หรืออุปกรณ์ปรับสภาพสัญญาณฝั่งภาคสนามกับระบบตรวจติดตามส่วนกลาง รองรับโหมดส่งสัญญาณแบบกระแส 2 สายหรือแรงดัน 3 สาย จ่ายไฟให้แก่อุปกรณ์ภายนอก พร้อมส่งข้อมูลการสั่นสะเทือนและความดันแบบไดนามิกผ่านฉนวนกัลวานิกที่ปลอดภัย ด้วยการป้องกันกราวด์ลูปและกรองสัญญาณรบกวนจากแรงดันเฟรม จึงช่วยให้การส่งสัญญาณมีความสมบูรณ์สูงสำหรับการวินิจฉัยเครื่องจักรที่มีความสำคัญ
GSI127 ได้รับการออกแบบมาโดยเฉพาะเพื่อเชื่อมต่อกับฮาร์ดแวร์หลากหลายประเภท ทั้งส่วนประกอบเฉพาะของผู้ผลิตและส่วนประกอบตามมาตรฐานอุตสาหกรรม:
| พารามิเตอร์ | รายละเอียดข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Vibro-Meter (Meggitt) |
| รุ่นผลิตภัณฑ์ | GSI127 244-127-000-017 A1-B02 |
| หมายเลขชิ้นส่วน | 244-127-000-017 |
| ประเภทผลิตภัณฑ์ | ยูนิตแยกทางไฟฟ้า |
| ประเทศผู้ผลิต | สหรัฐอเมริกา |
| ประเภทการส่งสัญญาณ | การส่งสัญญาณกระแสแบบ 2 สาย หรือแรงดันแบบ 3 สาย |
| ช่วงแรงดันอินพุต | 18 ถึง 30 VDC |
| อินพุตกำลังไฟพิกัด | 24 VDC |
| กระแสไฟฟ้าที่ใช้ (ไม่มีโหลด) | <= 80 mA ที่ด้านเซ็นเซอร์ |
| กระแสไฟฟ้าที่ใช้ (โหลด 20 mA) | <= 120 mA ที่ด้านเซ็นเซอร์ |
| ช่วงไดนามิกของแรงดันเอาต์พุต | 2 ถึง 20 VDC |
| ความไว | 1 V/mA |
| การกำหนดค่าจุดศูนย์ | 12 mA - 7 V |
| การปฏิเสธแรงดันเฟรม (10 Hz ถึง 400 Hz) | >= 60 dB |
| การปฏิเสธแรงดันเฟรม (400 Hz ถึง 100 kHz) | >= 30 dB |
| ฉนวนแยกอินพุต/เอาต์พุต | 4 kVRMS |
| อุณหภูมิในการทำงาน | 0 ถึง 70 degC (32 ถึง 158 Fahrenheit) |
| อุณหภูมิในการจัดเก็บ | -40 ถึง 85 degC (-40 ถึง 185 Fahrenheit) |
| การป้องกันตู้ | รุ่นมาตรฐานสำหรับใช้งานภายในอาคาร (ต้องมีตู้ครอบเพื่อการป้องกันระดับสูง) |
| น้ำหนัก | 0.15 กก. |
| ขนาด (โดยประมาณ) | 2.2 x 11.5 x 11.8 ซม. |
| ประเภทการติดตั้ง | ราง DIN มาตรฐาน TH 35 |
| การเชื่อมต่อขั้วต่อ | ขั้วต่อสกรูแบบถอดได้ |
โมดูล GSI127 ทำหน้าที่อะไรในสายโซ่การวัด
อุปกรณ์นี้มีแบริเออร์ไฟฟ้าที่ปลอดภัย ซึ่งป้องกันไม่ให้แรงดันโหมดร่วมสูงและกราวด์ลูปทำให้แร็กมอนิเตอร์ที่ไวต่อสัญญาณเสียหาย พร้อมทั้งปล่อยให้สัญญาณการสั่นสะเทือนผ่านไปโดยไม่ผิดเพี้ยน
ฉันสามารถใช้อุปกรณ์นี้กับเซนเซอร์ IEPE กระแสคงที่มาตรฐานได้โดยตรงหรือไม่
ใช่ อุปกรณ์นี้ใช้งานร่วมกับเซนเซอร์เอาต์พุตแรงดันกระแสคงที่มาตรฐาน เช่น CE620 และ PV660 ได้โดยตรง
อุปกรณ์นี้รองรับทั้งโหมดการส่งสัญญาณแรงดันและกระแสหรือไม่
โมดูลนี้ออกแบบมาเพื่อรองรับการส่งสัญญาณกระแสแบบ 2 สาย หรือการส่งสัญญาณแรงดันแบบ 3 สาย
ข้อกำหนด 4 kVRMS มีความสำคัญอย่างไร
ข้อมูลนี้ระบุถึงความสามารถในการแยกทางไฟฟ้าแรงดันสูงที่สร้างขึ้นระหว่างฝั่งเซนเซอร์ภาคสนามในพื้นที่อันตรายกับฝั่งมอนิเตอร์ที่ปลอดภัย
อุปกรณ์นี้มีข้อกำหนดด้านแหล่งจ่ายไฟอย่างไร
อุปกรณ์นี้ต้องใช้แรงดันอินพุตพิกัด 24 VDC โดยรองรับช่วงอินพุตขณะทำงานตั้งแต่ 18 VDC ถึง 30 VDC
เหตุใดหมายเหตุการติดตั้งจึงระบุขีดจำกัดแหล่งจ่ายไฟไว้ที่ 60 VDC
สำหรับวงจรที่มีความสำคัญด้านความปลอดภัยหรือวงจรป้องกันเครื่องจักร การจำกัดแหล่งจ่ายไฟไว้ที่ 60 VDC จะช่วยป้องกันไม่ให้ความขัดข้องต้นทางส่งผลรุนแรงเกินขอบเขตของแบริเออร์นิรภัย
อุปกรณ์นี้เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่
นี่เป็นรุ่นมาตรฐานสำหรับใช้งานภายในอาคาร ซึ่งหมายความว่าหากติดตั้งภายนอกอาคาร จะต้องใช้ตู้ไฟฟ้าอุตสาหกรรมกันสภาพอากาศที่เหมาะสม
ตัวเรือนนี้ใช้เทอร์มินัลบล็อกประเภทใด
โมดูลนี้มีขั้วต่อแบบสกรูที่ถอดออกได้ ซึ่งช่วยให้ติดตั้งภาคสนามและเปลี่ยนสายไฟได้ง่ายขึ้น
ผลิตภัณฑ์นี้ยังอยู่ระหว่างการผลิตโดย OEM หรือไม่
ไม่ อุปกรณ์นี้ถูกผู้ผลิตยกเลิกการผลิตอย่างเป็นทางการแล้ว แต่ยังคงได้รับการสนับสนุนอย่างเต็มรูปแบบสำหรับการปรับปรุงเครื่องจักรรุ่นเก่า
อุปกรณ์นี้รองรับสัญญาณรบกวนทางไฟฟ้าความถี่สูงจากเฟรมโดยรอบได้หรือไม่
ใช่ อุปกรณ์นี้มีระดับการปฏิเสธแรงดันโหมดร่วมที่เฟรมมากกว่าเท่ากับ 60 dB ที่ความถี่ต่ำ (10 Hz ถึง 400 Hz) และมากกว่าเท่ากับ 30 dB จนถึง 100 kHz
Global Express Shipping
Returns & Warranty
Manufacturer: VIBRO-METER
Product No.: GSI127 244-127-000-017 A1-B02
Country of origin:สหรัฐอเมริกา
Product Type: ชุดแยกทางไฟฟ้า
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 150g
Dimensions: 2.2 x 11.5 x 11.8 ซม.
Shipping port: Xiamen
Warranty: 12 months
